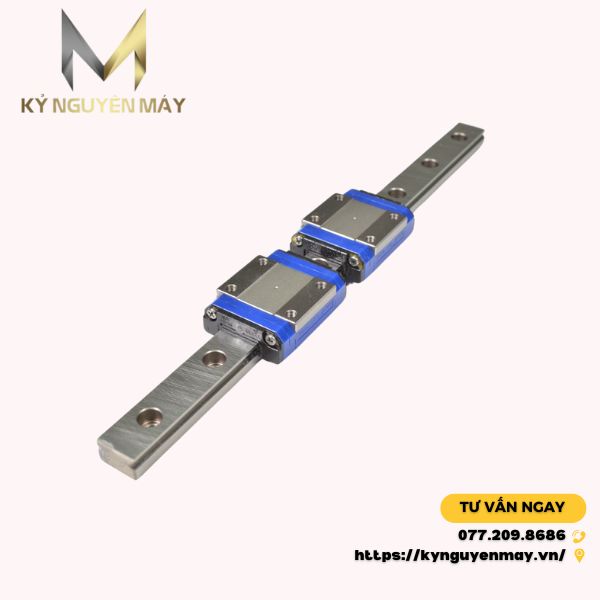

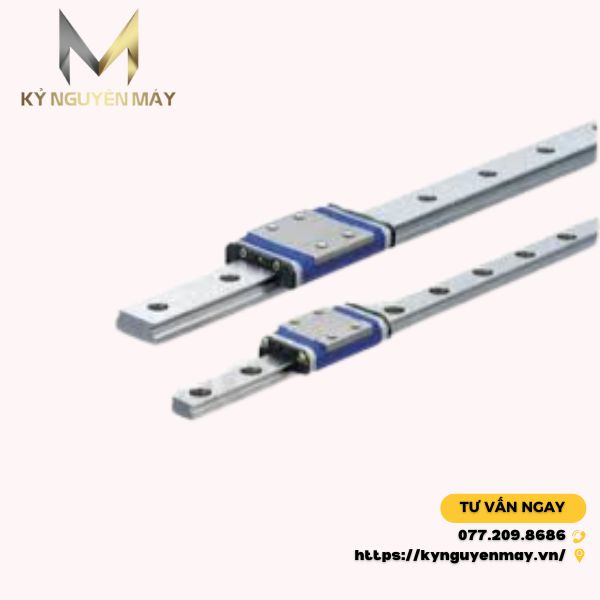

Ray Trượt NSK LW

SKU: LW17
Thương hiệu: NSK
Đánh giá
0₫ Tiết kiệm:

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: NSK LW

2. Model: LW17, LW21, LW27, LW35, LW50

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Nhật Bản

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Bảo hành dài lâu
Bảo hành dài lâu

Theo đúng chính sách

Thanh trượt NSK LW là dòng thanh ray tiêu chuẩn, ray rộng, chịu tải mô-men cao. Sản phẩm của thương hiệu NSK đến từ Nhật Bản. Với đường ray rộng, độ cứng và khả năng chịu tải cao chống lại tải trọng mô-men trong hướng lăn. Hãy cùng Kỷ Nguyên Máy khám phá những ưu điểm và ứng dụng nổi bật của ray trượt LW trong bài viết này.

Ray dẫn hướng dòng LW là gì?

Ray dẫn hướng dòng LW là một loại ray trượt có khả năng chịu tải mô-men cao được sản xuất bởi hãng NSK, có mã hiệu LW. Đây là một thành phần cơ khí quan trọng, đóng vai trò như một đường ray dẫn hướng cho các chuyển động tuyến tính chính xác trong nhiều loại máy móc và thiết bị.

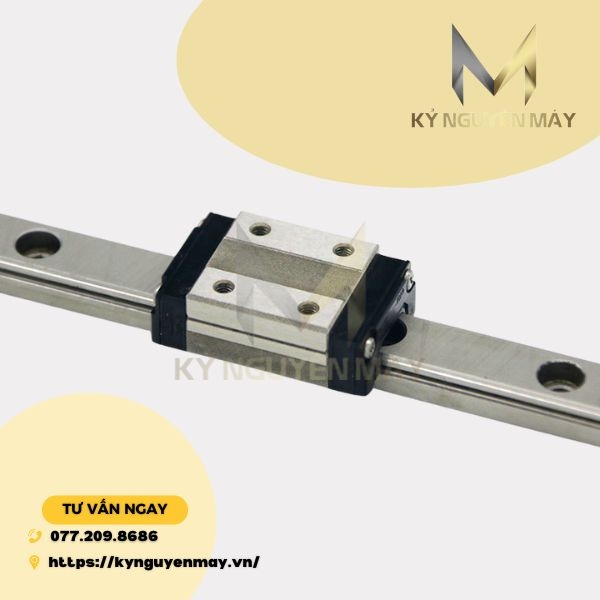

Thanh trượt NSK LW

Chiều dài tối đa của thanh ray trượt bi LW

Thanh ray trượt bi NSK, với kích thước đa dạng để có thể phù hợp với sản phẩm con trượt NSK LW. Dưới đây là chiều dài tối đa của mỗi thanh trượt để bạn có thể lựa chọn thanh trượt phù hợp với thiết bị của bạn:

Dòng

Size

17

21

27

35

50

Vật liệu

NH

Thép cacbon cao đặc biệt

1000mm

1600mm

2000mm

2000mm

2000mm

Lưu ý: Các ray có thể được nối lại nếu yêu cầu của người dùng vượt quá độ dài ray được hiển thị trong bảng.

Hãy cùng tìm hiểu các thông số kỹ thuật của dòng LW

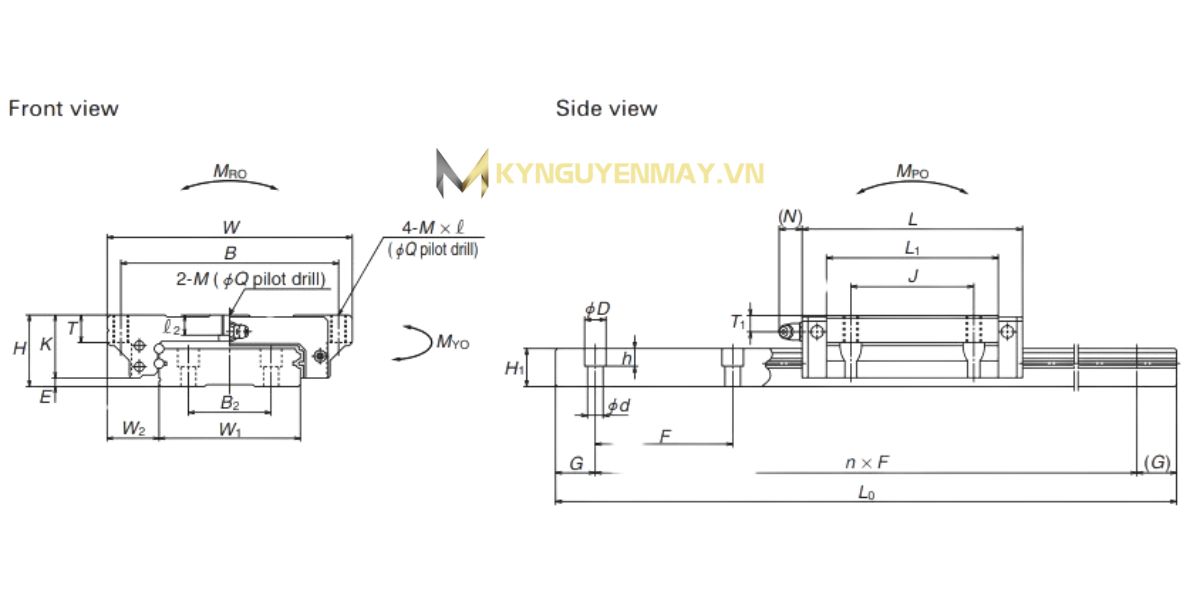

Dưới đây là hình ảnh và bảng thông số kỹ thuật chi tiết của ray bi thanh trượt LW. Những thông tin này sẽ giúp bạn có cái nhìn tổng quan về sản phẩm và đưa ra quyết định chính xác.

thanh trượt NSK LW

Model thanh trượt

Model con trượt

W1

H1

B2

F

dxDxh

LW17

LW17EL

33

8.7

18

40

4.5x7.5x5.3

LW21

LW21EL

37

10.5

22

50

4.5x7.5x5.3

LW27

LW27EL

42

15

24

60

4.5x7.5x5.3

LW35

LW35EL

69

19

40

80

7x11x9

LW50

LW50EL

24

24

60

80

9x14x12

NSK cung cấp một giải pháp dẫn hướng tuyến tính hoàn hảo bằng cách kết hợp đồng bộ thanh trượt và con trượt LW. Giải pháp này không chỉ đảm bảo độ chính xác cao mà còn mang đến sự ổn định và tin cậy trong quá trình vận hành

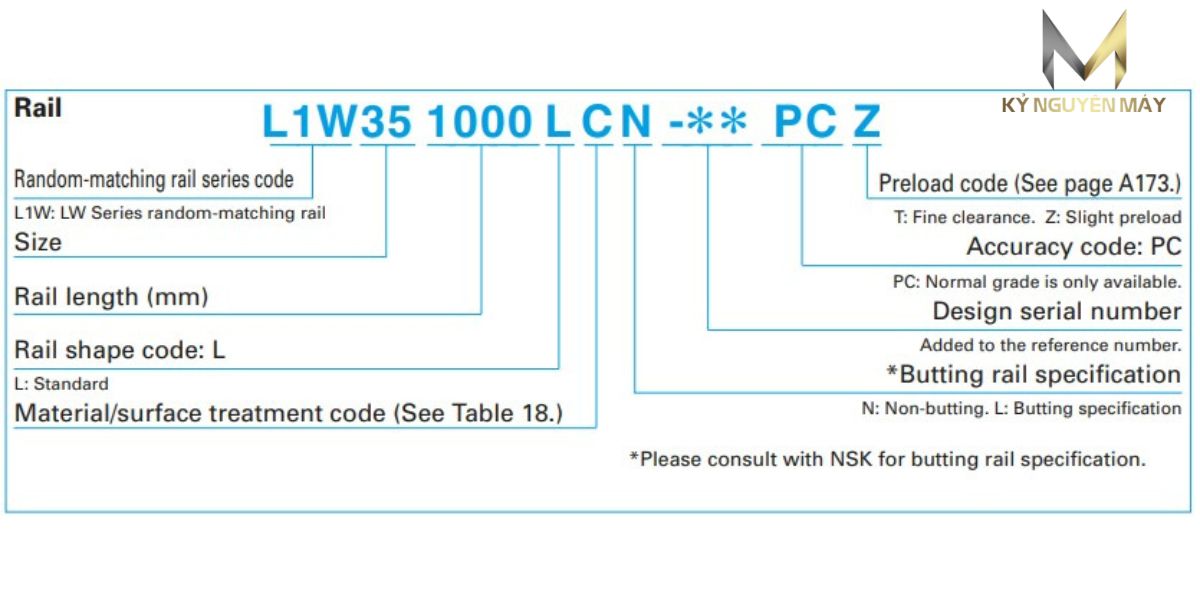

Ý nghĩa của các ký hiệu trên thanh dẫn hướng dòng LW

Vậy các ký hiệu trên thanh dẫn hướng dòng LW có ý nghĩa như thế nào? Hãy cũng tìm hiểu bảng dưới đây nhé.

Thanh trượt NSK LWThanh trượt NSK LWThanh trượt NSK LW

Đặc điểm kỹ thuật

Ký hiệu

Giải nghĩa

Mã thanh ray có thể thay thế

LW/L1W

L1W: Model thanh ray có thể thay thế LW

Kích thước

35



Chiều dài thanh trượt (mm)

1000



Mã hình dạng thanh ray

L

L: Tiêu chuẩn

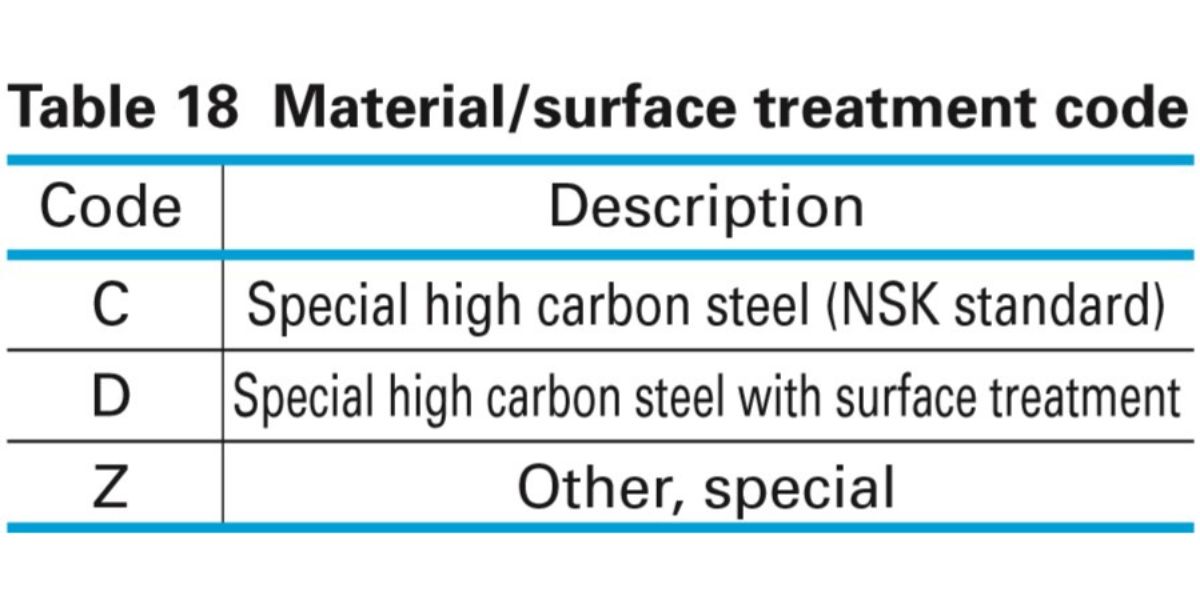

Mã xử lý vật thể/bề mặt

C

C: Thép cacbon cao đặc biệt

D: Thép cacbon cao đặc biệt có xử lý bề mặt

Z: Khác, đặc biệt

Thông số kỹ thuật thanh ray nối liền

N

N: Không nối liền

L: Có nối liền

Số hiệu thiết kế.

-**

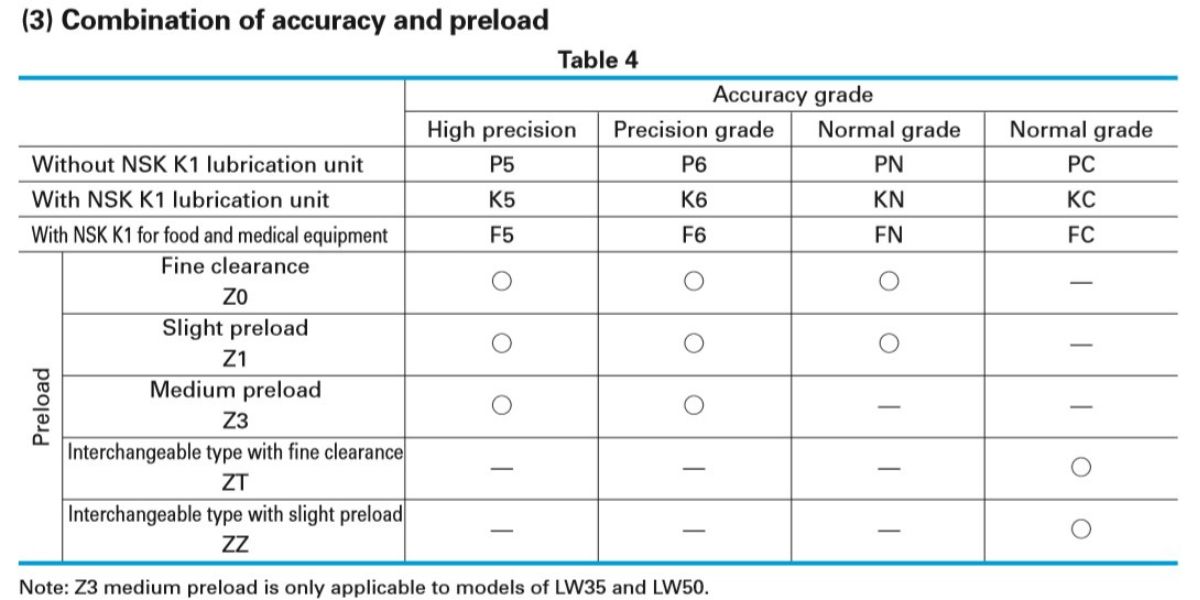

Mã độ chính xác

PC

  • Độ chính xác thông thường
  • P3, L3, F3: Độ chính xác cực cao
  • P4, L4, F4: Độ chính xác siêu cao
  • P5, L5, F5: Độ chính xác cao
  • P6, L6, F6: Độ chính xác tiêu chuẩn
  • PN, LN, FN: Độ chính xác thông thường
  • PH, LH, FH: Độ chính xác cao (lặp lại để phân biệt với một cột khác?)
  • PC, LC, FC: Độ chính xác thông thường (lặp lại để phân biệt với một cột khác?)

Mã tải trước

Z

  • Z (ZZ): Loại có thể thay thế với lực ép trước nhẹ
  • Z0: Khe hở nhỏ
  • Z1: Lực ép trước nhẹ
  • Z3: Lực ép trước trung bình
  • ZT: Loại có thể thay thế với khe hở nhỏ
  • ZH: Loại có thể thay thế với lực ép trước trung bình

Các ô trong bảng

O

Có sẵn

-

Không có

Ray trượt NSK LW - sự lựa chọn hoàn hảo cho các ứng dụng đòi hỏi độ chính xác cao. Với thiết kế tối ưu và chất liệu bền bỉ, sản phẩm giúp nâng cao tuổi thọ và hiệu suất của máy móc. Đừng chần chừ, hãy liên hệ ngay với Kỷ Nguyên Máy qua hotline: 077.209.8686 để được tư vấn và sở hữu sản phẩm chất lượng Nhật Bản.
