Thanh Ray Trượt NSK PU

SKU: (Đang cập nhật...)

Thương hiệu: NSK

Đánh giá

0₫ Tiết kiệm:

Tình trạng: Còn hàng

Tổng quan

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: NSK PU

2. Model: PU09, PU12, PU15

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Nhật Bản

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Gọi điện để được tư vấn: 077. 209. 8686

Hình thức thanh toán Kỷ Nguyên Máy

Mô tả
Đánh giá sản phẩm

Mô tả

Thanh trượt tuyến tính PU được trang bị chất bôi trơn NSK K1, giúp hoạt động lâu dài mà không cần bảo trì. Thanh trượt nhẹ hơn khoảng 20% so với model LU nhờ các bộ phận nhựa được tích hợp vào thiết kế. Hãy cùng Kỷ Nguyên Máy tìm hiểu kỹ hơn.

Thanh trượt dẫn hướng bi dòng mini PU

Dòng PU là dòng mini tiêu chuẩn, quán tính thấp, ít tạo bụi. Thanh trượt tuyến tính PU được trang bị các đơn vị bôi trơn NSK K1, giúp hoạt động lâu dài mà không cần bảo trì. Thanh trượt nhẹ hơn khoảng 20% so với model LU nhờ các bộ phận nhựa được tích hợp vào thiết kế.

Thanh trượt dẫn hướng NSK dòng mini PU là một trong những sản phẩm của thương hiệu NSK. Một trong những thương hiệu hàng đầu thế giới về sản xuất vòng bi, con trượt và các linh kiện chính xác khác. Được thành lập vào năm 1916 tại Nhật Bản, NSK đã có hơn một thế kỷ đồng hành cùng sự phát triển của ngành công nghiệp trên toàn cầu.

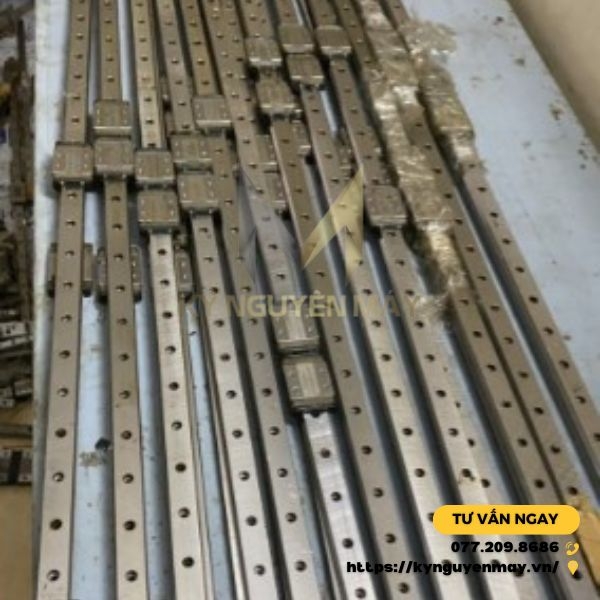

Thanh trượt NSK PU

Chiều dài tối đa của ray dẫn hướng

Thanh ray con trượt mini dòng PU với 3 size PU09, PU12, PU15 với chiều dài tối đa của thanh trượt lần lượt được thể hiện cụ thể ở bảng bên dưới. Với thiết kế nhỏ gọn giúp cho người dùng dễ dàng lắp đặt với các thiết bị có không gian nhỏ.

Dòng	Size	09	12	15
	Vật liệu
PU	Thép không gỉ	0600mm	0800mm	1000mm

Lưu ý: Các ray có thể được nối lại nếu yêu cầu của người dùng vượt quá độ dài ray được hiển thị trong bảng.

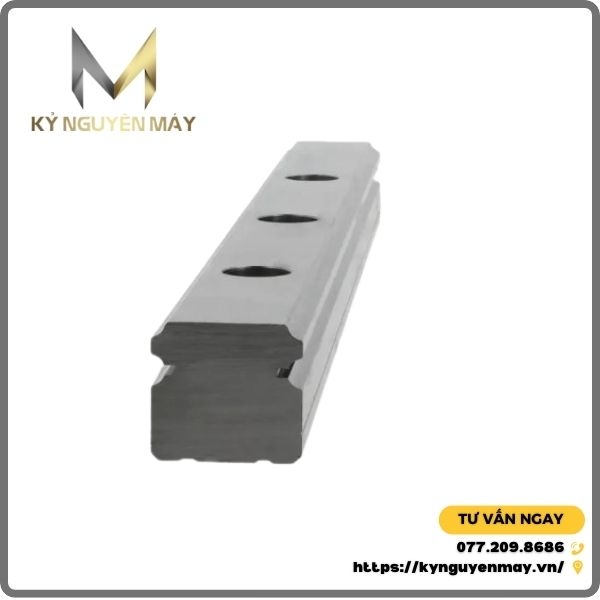

Chiều dài của ray dẫn hướng PU

Catalog của ray trượt công nghiệp PU và các thông số kỹ thuật

Để chọn ray trượt PU phù hợp, bạn cần hiểu rõ các thông số kỹ thuật. Hình ảnh kỹ thuật bên dưới sẽ giúp bạn nắm rõ cấu tạo, kích thước và khả năng chịu tải của sản phẩm:

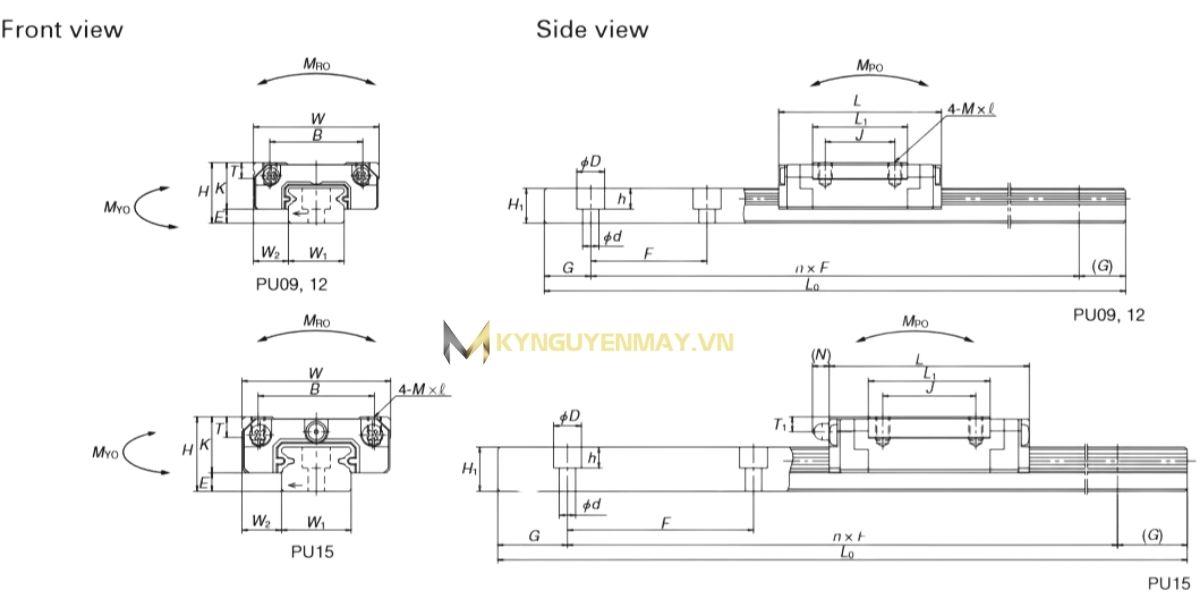

Catalog của ray trượt dòng PU

Model thanh trượt	Model con trượt	W1	H1	F	dxDxh
PU09	PU09TR	9	5.5	20	3.5x6x4.5
	PU09UR
PU12	PU12TR	12	7.5	25	3.5x6x4.5
	PU12UR
PU15	PU15AL	15	9.5	40	3.5x6x4.5
	PU15BL

Thông số của thanh dấn hướng dòng PU

Giải thích ý nghĩa của các ký hiệu

Để giúp các bạn có thể hiểu chi tiết hơn về thanh trượt dòng PU, dưới đây là bảng giải thích các thông số ký hiệu của thanh dẫn hướng. Bạn hãy đọc thật kỹ để có thể lựa chọn cho mình sản phẩm phù hợp nhất cho con trượt cũng như thiết bị máy móc của bạn:

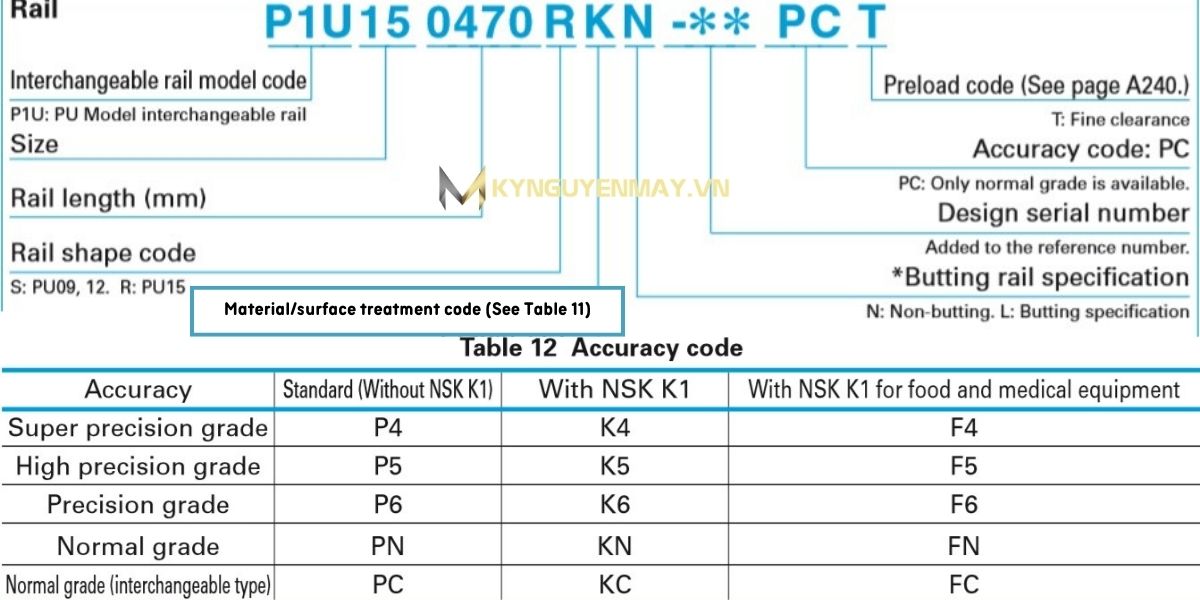

Ký hiệu của thanh dẫn hướng NSK PU Giải thích các ký hiệu của thanh ray dẫn hướng PU

Đặc điểm kỹ thuật	Ký hiệu	Giải nghĩa
Mã thanh ray có thể thay thế	PU/P1U	P1U: Model thanh ray có thể thay thế PU
Kích thước	15
Chiều dài thanh trượt (mm)	0470
Mã hình dạng thanh ray	R	R: PU15 S: PU09, 12

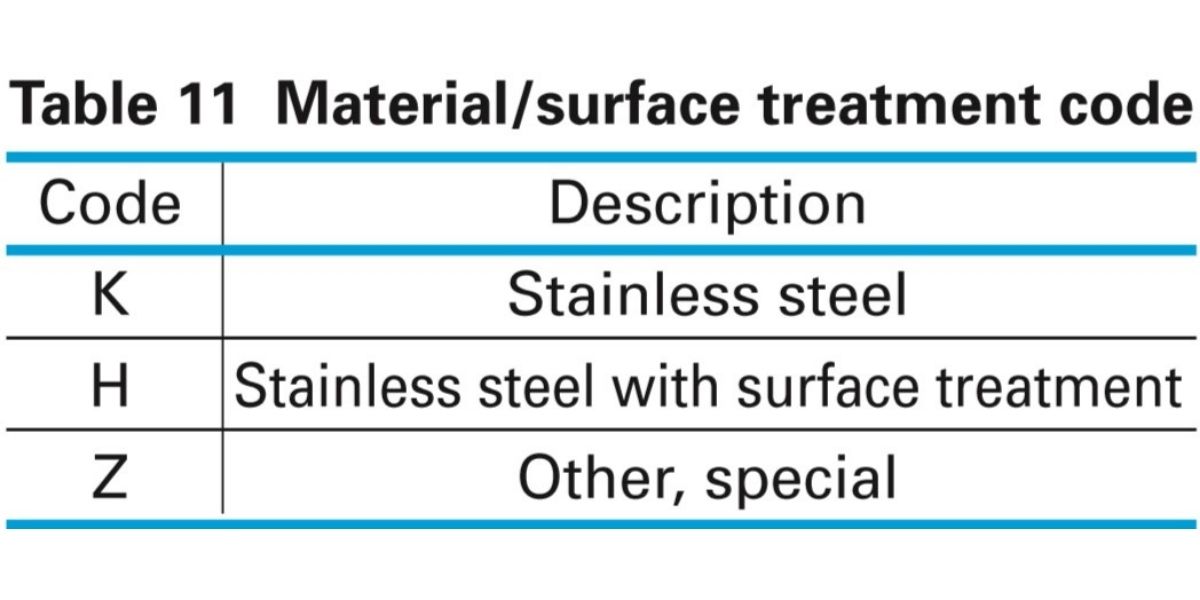

Mã xử lý vật thể/bề mặt	K	K: Thép không gỉ H: Thép không gỉ có xử lý bề mặt Z: Khác, đặc biệt
Thông số kỹ thuật thanh ray nối liền	N	N: Không nối liền L: Có nối liền
Số hiệu thiết kế.	-**
Mã độ chính xác	PC	Độ chính xác thông thường P3, L3, F3: Độ chính xác cực cao P4, L4, F4: Độ chính xác siêu cao P5, L5, F5: Độ chính xác cao P6, L6, F6: Độ chính xác tiêu chuẩn PN, LN, FN: Độ chính xác thông thường PH, LH, FH: Độ chính xác cao (lặp lại để phân biệt với một cột khác?) PC, LC, FC: Độ chính xác thông thường (lặp lại để phân biệt với một cột khác?)

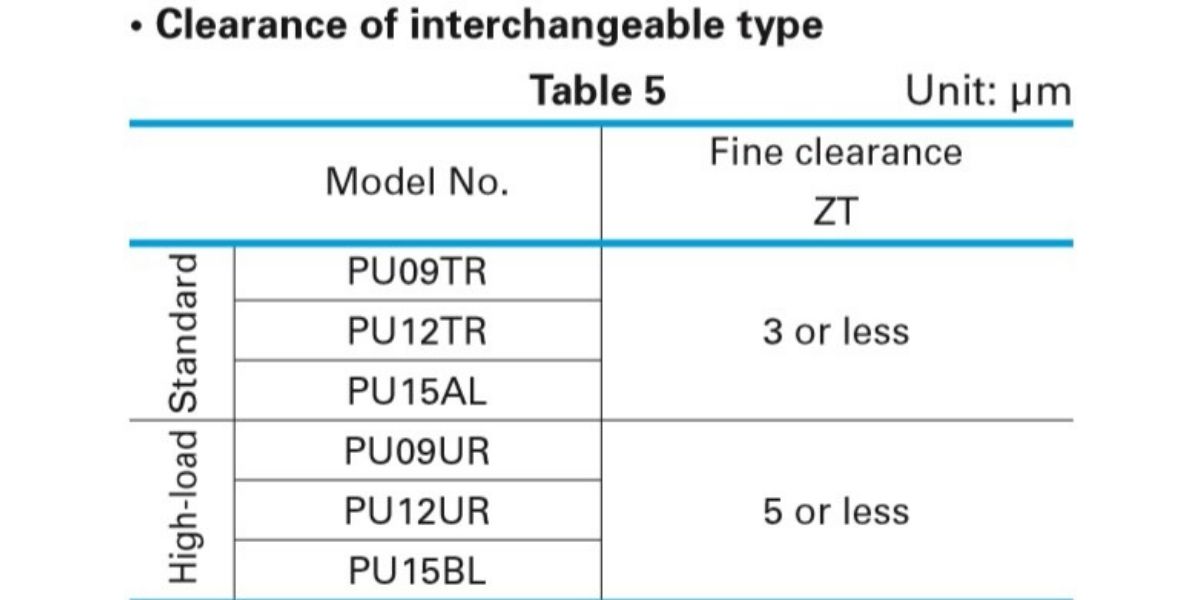

Mã tải trước	T	T (ZT): Loại có thể thay thế với khe hở nhỏ Tiêu chuẩn: Khoảng hở nhỏ hơn hoặc bằng 3micromet Tiêu chuẩn tải trọng cao: Khoảng hở nhỏ hơn hoặc bằng 5 micromet.

Với những ưu điểm vượt trội về độ bền, độ chính xác và khả năng hoạt động êm ái, thanh trượt NSK PU xứng đáng là lựa chọn hàng đầu cho các ứng dụng đòi hỏi độ tin cậy cao. Hãy nâng cao hiệu suất và tuổi thọ cho máy móc của bạn với thanh trượt NSK PU. Hãy đến với Kỷ Nguyên Máy hoặc liên hệ 077.209.8686 để được tư vấn miễn phí
