Ray trượt NSK VH

SKU: (Đang cập nhật...)
Thương hiệu: NSK
Đánh giá
0₫ Tiết kiệm:

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: NSK VH

2. Model: VH15, VH20, VH25, VH30, VH35, VH45, VH55

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Nhật Bản

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Bảo hành dài lâu
Bảo hành dài lâu

Theo đúng chính sách

Ray trượt NSK VH là dòng ray chịu lực chống bụi, chống va đập hàng đầu và có khả năng tự căn chỉnh. Sản phẩm dễ dàng lắp đặt và đảm bảo chuyển động mượt mà, ổn định, đáp ứng yêu cầu cao của các ứng dụng công nghiệp.

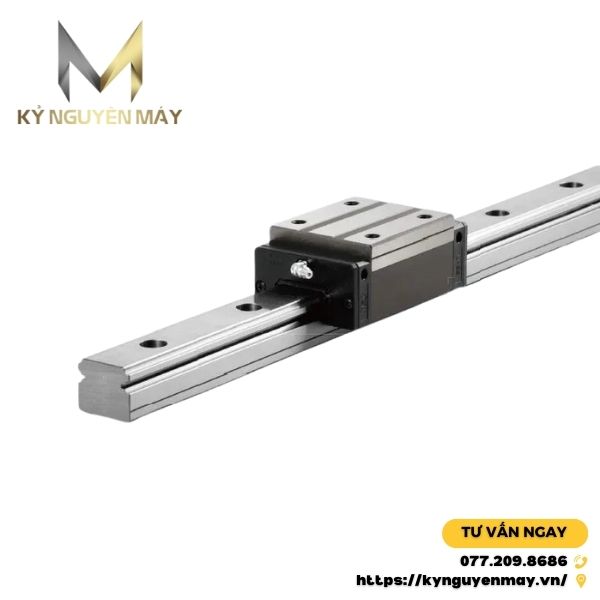

Ray trượt NSK VH là gì?

Thanh ray trượt NSK VH là dòng ray dẫn hướng chống bụi chịu tải cao, tự căn chỉnh. Dòng sản phẩm của thương hiệu NSK được trang bị thép cacbon cao đặc biệt giúp tạo độ cứng, độ bền và khả năng chịu mài mòn cao hơn thép thường. Ray trượt được trang bị hệ thống bôi trơn tự động (NSK K1) giúp các bộ phận chuyển động luôn được bôi trơn đầy đủ.

Thanh trượt NSK là một loại thanh dẫn hướng, được sử dụng để hỗ trợ chuyển động tuyến tính của các bộ phận khác nhau trong máy móc. Nó hoạt động dựa trên nguyên tắc ma sát thấp giữa thanh trượt và ray trượt, giúp cho chuyển động được trơn tru và chính xác.

Ray trượt NSK VH là gì?

Chiều dài tối đa của ray dẫn hướng VH

Dòng thanh trượt ổ bi VH cung cấp giải pháp linh hoạt với nhiều kích thước khác nhau, dao động từ 15 đến 55 đơn vị. Chiều dài tối đa của từng kích thước được cụ thể hóa trong bảng bên dưới.

Dòng

Size

15

20

25

30

35

45

55

Vật liệu

VH

Thép cacbon cao đặc biệt

2000mm

3960mm

3960mm

4000mm

4000mm

3990mm

3960mm

Thép không gỉ

1800mm

3500mm

3500mm

3500mm







Lưu ý: Các ray có thể được nối lại nếu yêu cầu của người dùng vượt quá độ dài ray được hiển thị trong bảng.

Chiều dài tối đa của thanh trượt

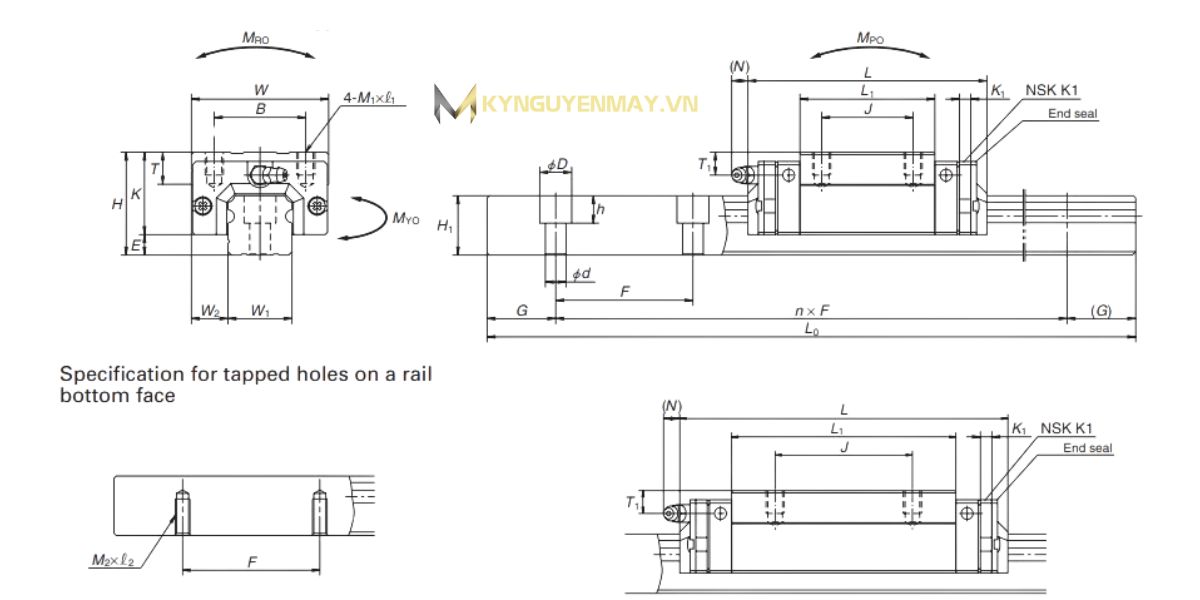

Catalog kỹ thuật thanh dẫn hướng NSK VH

Bạn đang tò mò về thiết kế và kích thước của ray bi thanh trượt VH? Hãy cùng khám phá hình ảnh sản phẩm chi tiết dưới đây. Bảng thông số kỹ thuật sẽ giúp bạn hiểu rõ hơn về khả năng chịu tải, độ chính xác và các đặc tính kỹ thuật khác của sản phẩm.

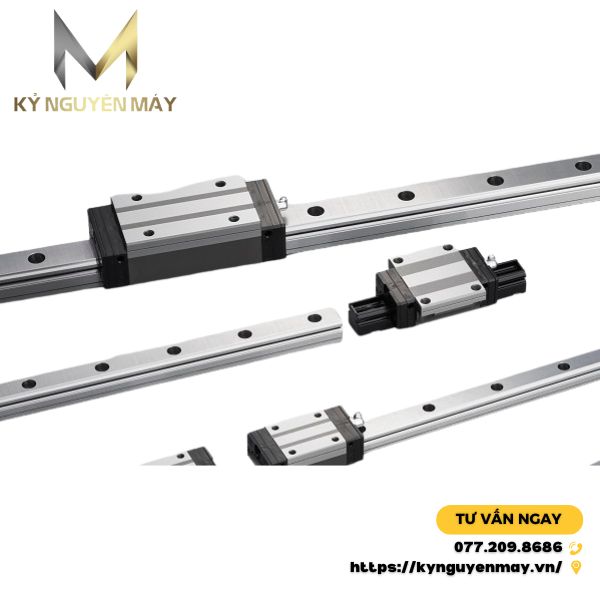

Ray trượt NSK VH

Model thanh trượt

Model con trượt

W1

H1

F

dxDxh

VH15

VH15AN

15

15

60

4.5x7.5x5.3

VH15BN

VH15EM

VH15GM

VH20

VH20AN

20

18

60

6x9.5x8.5

VH20BN

VH20EM

VH20GM

VH25

VH25AN

23

22

60

7x11x9

VH25BN

VH25AL

VH25BL

VH25EM

VH25GM

VH30

VH30AN

28

26

80

9x14x12

VH30BN

VH30AL

VH30BL

VH30EM

VH30GM

VH35

VH35AN

34

29

80

9x14x12

VH35BN

VH35AL

VH35BL

VH35EM

VH35GM

VH45

VH45AN

45

38

105

14x20x17

VH45BN

VH45AL

VH45BL

VH45EM

VH45GM

VH55

VH55AN

53

44

120

16x23x20

VH55BN

VH55AL

VH55BL

VH55EM

VH55GM

Dựa trên thông số kỹ thuật trong Catalog, có thể rút ra kết luận rằng các model có kích thước tương đồng sẽ được trang bị hệ thống thanh ray trượt có kích thước và tiêu chuẩn thống nhất. Điều này đảm bảo tính tương thích cao giữa các thành phần và góp phần tăng cường độ tin cậy của hệ thống.

Thông số kỹ thuật của thanh dẫn hướng

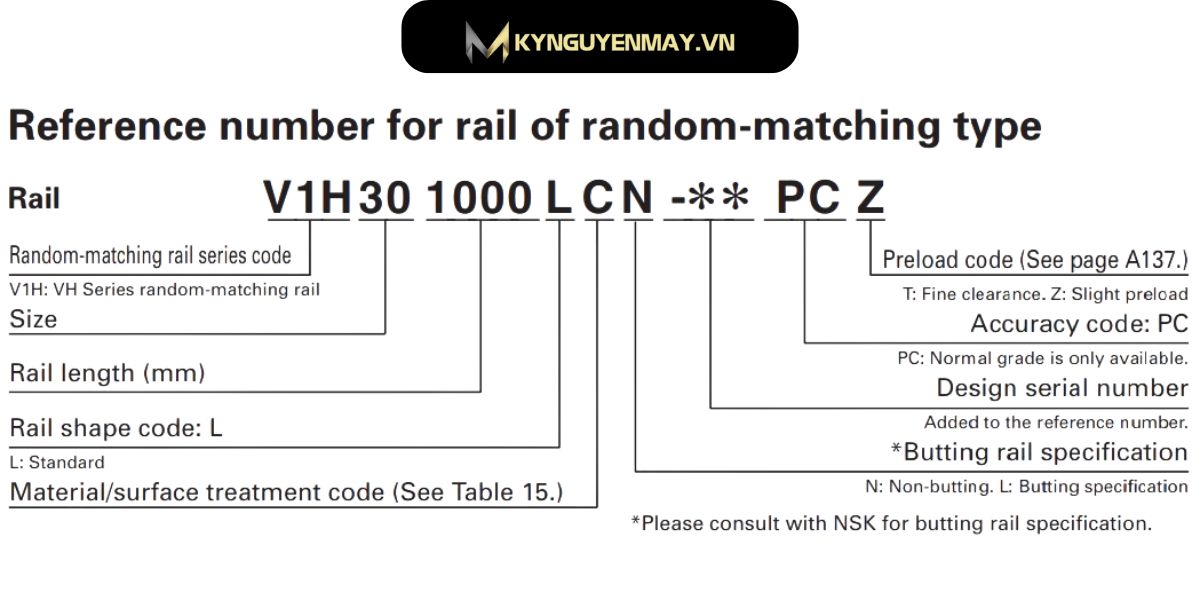

Ý nghĩa của các ký hiệu

Để hiểu rõ hơn về ray trượt NSK VH mà bạn đang sử dụng, việc nắm vững ý nghĩa của các ký hiệu là vô cùng cần thiết. Trong phần dưới đây, chúng ta sẽ đi sâu phân tích ký hiệu để bạn có cái nhìn toàn diện về sản phẩm này.

Ray trượt NSK VHRay trượt NSK VHRay trượt NSK VH

Đặc điểm kỹ thuật

Ký hiệu

Giải nghĩa

Mã thanh ray có thể thay thế

VH/V1H

V1H: Model thanh ray có thể thay thế VH

Kích thước

30



Chiều dài thanh trượt (mm)

1000



Mã hình dạng thanh ray

L

L: Tiêu chuẩn L

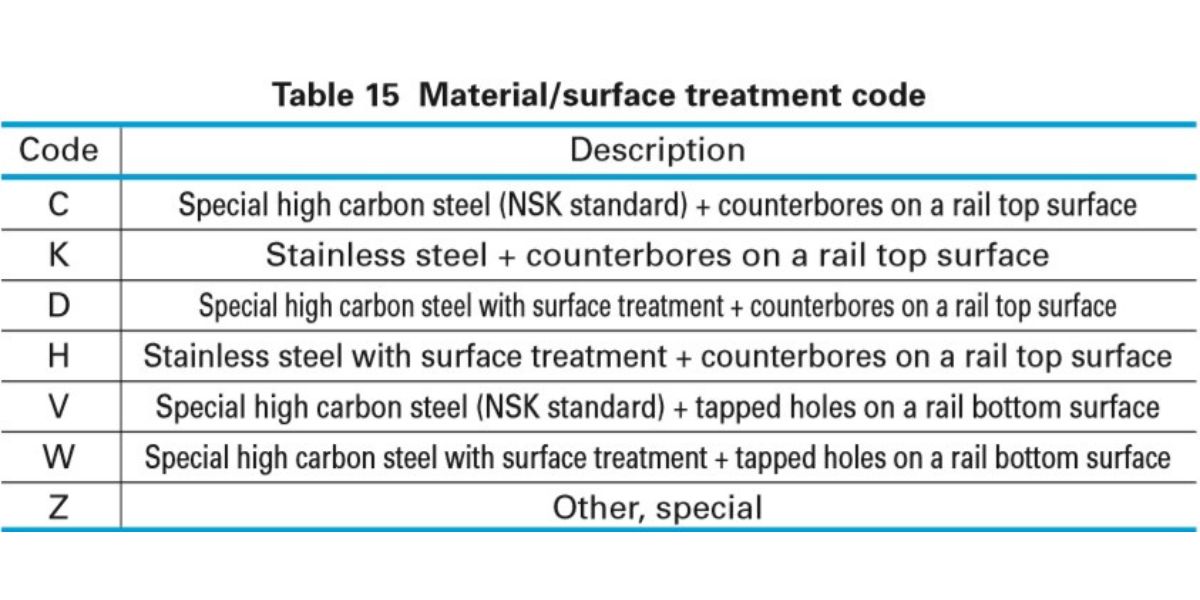

Mã xử lý vật thể/bề mặt

C

C: Thép cacbon cao đặc biệt (tiêu chuẩn NSK) với các lỗ chìm trên bề mặt trên của thanh ray.

K: Thép không gỉ với các lỗ chìm trên bề mặt trên của thanh ray.

D: Thép cacbon cao đặc biệt đã qua xử lý bề mặt với các lỗ chìm trên bề mặt trên của thanh ray.

H: Thép không gỉ đã qua xử lý bề mặt với các lỗ chìm trên bề mặt trên của thanh ray.

V: Thép cacbon cao đặc biệt (tiêu chuẩn NSK) với các lỗ ren (tapped holes) trên bề mặt dưới của thanh ray.

W: Thép cacbon cao đặc biệt đã qua xử lý bề mặt với các lỗ ren trên bề mặt dưới của thanh ray.

Z: Khác, đặc biệt

Thông số kỹ thuật thanh ray nối liền

N

N: Không nối liền

L: Có nối liền

Số hiệu thiết kế.

-**



Mã độ chính xác

PC

Độ chính xác thông thường

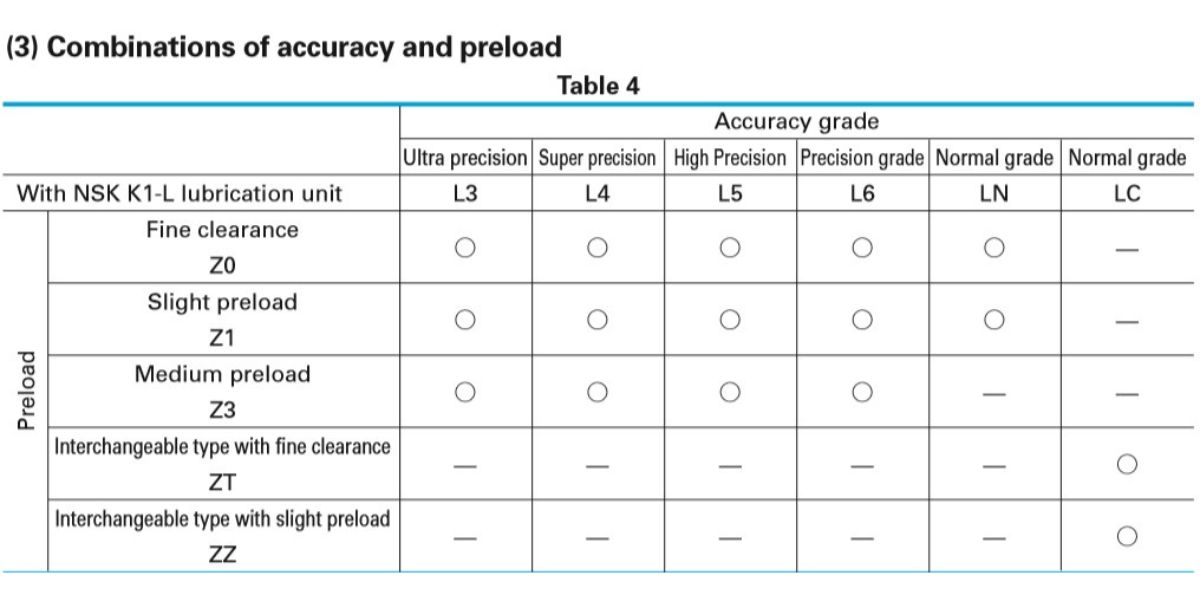

Mã tải trước

Z

Z (ZZ): Loại có thể thay thế với lực ép trước nhẹ

Z0: Khe hở nhỏ

Z1: Lực ép trước nhẹ

Z3: Lực ép trước trung bình

ZT: Loại có thể thay thế với khe hở nhỏ

Các ô trong bảng

O

Có sẵn

-

Không có

Địa chỉ mua ray trượt NSK dòng VH uy tín, giá rẻ

Kỷ Nguyên Máy - Đối tác tin cậy cung cấp thanh trượt NSK VH

Với kinh nghiệm nhiều năm trong lĩnh vực cung cấp thiết bị công nghiệp, Kỷ Nguyên Máy tự hào là nhà phân phối uy tín các sản phẩm thanh trượt NSK VH chính hãng.

Tại sao nên chọn chúng tôi?

  • Sản phẩm đa dạng, đáp ứng mọi nhu cầu của khách hàng
  • Đội ngũ kỹ thuật giàu kinh nghiệm, tư vấn nhiệt tình
  • Hệ thống kho hàng rộng lớn, đảm bảo giao hàng nhanh chóng
  • Chính sách bảo hành, hậu mãi chuyên nghiệp

Với độ bền vượt trội, độ chính xác cao và khả năng hoạt động ổn định trong môi trường khắc nghiệt, thanh trượt NSK VH xứng đáng là lựa chọn hàng đầu cho các hệ thống máy móc hiện đại. Đầu tư vào NSK VH là đầu tư vào hiệu quả và chất lượng sản phẩm. Đừng ngần ngại liên hệ 077.209.8686 để được tư vấn và báo giá tốt nhất!
