Thanh trượt NSK RA

SKU: RA25

Thương hiệu: NSK

Đánh giá

Liên hệ

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: NSK RA

2. Model: RA25, RA30, RA35, RA45, RA55, RA65

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Nhật Bản

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686

Hình thức thanh toán Kỷ Nguyên Máy

Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày

Giao nhanh toàn quốc

Bảo hành dài lâu

Theo đúng chính sách

Mô tả
Chính sách thanh toán
Chính sách vận chuyển
Đánh giá sản phẩm

Mô tả

Những thông tin về thanh trượt vuông NSK RA dưới đây sẽ mang đến cho bạn những thông tin hữu ích để lựa chọn sản phẩm

Thanh trượt NSK RA là gì?

Thanh trượt vuông NSK RA (NSK RA rail) là thanh trượt vuông được sản xuất trên công nghệ hiện nhất của NSK - thương hiệu uy tín của Nhật Bản với kinh nghiệm hơn 100 năm cung cấp linh kiện cơ khí.

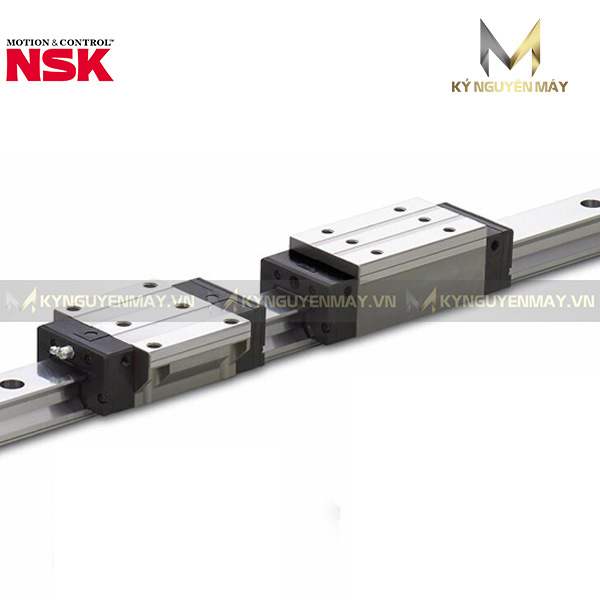

Thanh trượt vuông NSK RA

Thanh trượt NSK có vai trò tương tự như các thanh trượt khác, được sử dụng cùng con trượt NSK tạo thành hệ thống dẫn hướng tuyến tính trong các máy móc, giúp chúng hoạt động trơn tru, chính xác theo các hướng lên xuống, trái phải.

>>> Xem thêm:

Chiều dài tối đa của thanh trượt cơ khí RA

Chiều dài tối đa của thanh trượt ổ bi RA không cố định mà thay đổi tùy thuộc vào nhiều yếu tố khác nhau. Bạn hãy tham khảo bảng dưới đây để chọn được chiều dài phù hợp nhất với hệ thống của mình. Điều này giúp đảm bảo hệ thống hoạt động ổn định, bền bỉ và đạt hiệu suất cao nhất.

Size	15	20	25	30	35	45	55	65
Dòng
RA	2000mm	3000mm	3900mm	3900mm	3900mm	3650mm	3600mm	3600mm

Mã sản phẩm thanh trượt NSK RA

Thanh trượt NSK RA được chia làm các mã sau:

RA15AN, RA15BN, RA15AL, RA15BL, RA15EM, RA15GM, RA20AN, RA20BN, RA20EM, RA20GM, RA25AN, RA25BN, RA25AL, RA25BL, RA25EM, RA25GM, RA30AN, RA30BN, RA30AL, RA30BL, RA30EM, RA30GM, RA35AN, RA35BN, RA35AL, RA35BL, RA35EM, RA35GM, RA45AN, RA45BN, RA45AL, RA45BL, RA45EM, RA45GM, RA55AN, RA55BN, RA55AL, RA55BL, RA55EM, RA55GM, RA65AN, RA65BN, RA65EM, RA65GM.

Ngoài các mã của dòng RA thì ray trượt NSK còn có các mã như:

LH15BN; LH20AN; LH20BN; LH25AL; LH25AN; LH25BL; LH25BN; LH30AL; LH30AN; LH30BL; LH30BN; LH35AL; LH35AN; LH35BL; LH35BN; LH45AL; LH45AN; LH45BL; LH45BN; LH55AL; LH55AN; LH55BL; LH55BN; LH65AN; LH65BN
LS15; LS20; LS30; LS35; LS40; LS45; LS50; LS55; LS65; LAS15; LAS20; LAS25; LAS30; LAS35; LAS40; LAS45; LAS50; LAS55; LAS60; LAS65
LAH15AN; LAH15BN; LAH20AN; LAH20BN; LAH25AN; LAH25BN; LAH30AN; LAH30BN; LAH35AN; LAH35BN; LAH30AL; LAH30BL; LAH45AN; LAH45BN; LAH55AN; LAH55BN; LAH65AN; LAH65BN
LS15CL; LS15AL; LS20CL; LS20AL; LS25AL; LS25CL; LS30CL; LS30AL; LS35CL; LS35AL; L1S15; L1S20; L1S25; L1S30; L1S35
LA25AL; LA25BL; LA30AL; LA30BL; LA35AL; LA40AL; LA45; LA55; LA65; LY15AL; LY20AL; LY25; LY30; LY35; LY45; LY55; LY65; LW17; LW21; LW27, LW35; LW50; LAW17; LAW21; LAW27; LAW35; LAW50 HA25AN; HA30AN; HA35AN; HA35AL, HA45AN; HA45AL; HA55AN; HA55AL, HA25EM; HA30EM; HA35EM; HA45EM; HA55EM; HS15AL; HS20AL; HS25AL; HS30AL; HS35AL; HS15EM; HS20EM; HS25EM; HS30EM; HS35EM.

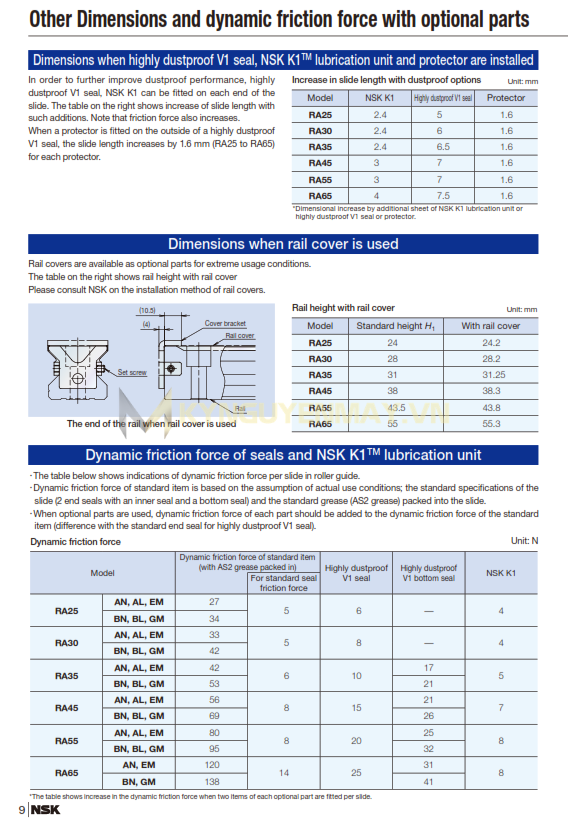

Catalog thanh trượt vuông dòng RA

Để đảm bảo lựa chọn ray trượt phù hợp với ứng dụng của bạn, việc hiểu rõ về các thông số kỹ thuật là vô cùng quan trọng. Thông số kỹ thuật sẽ cung cấp những thông tin chi tiết về khả năng chịu tải, độ chính xác, độ bền, và các đặc tính khác của sản phẩm, giúp bạn đưa ra quyết định chính xác nhất.

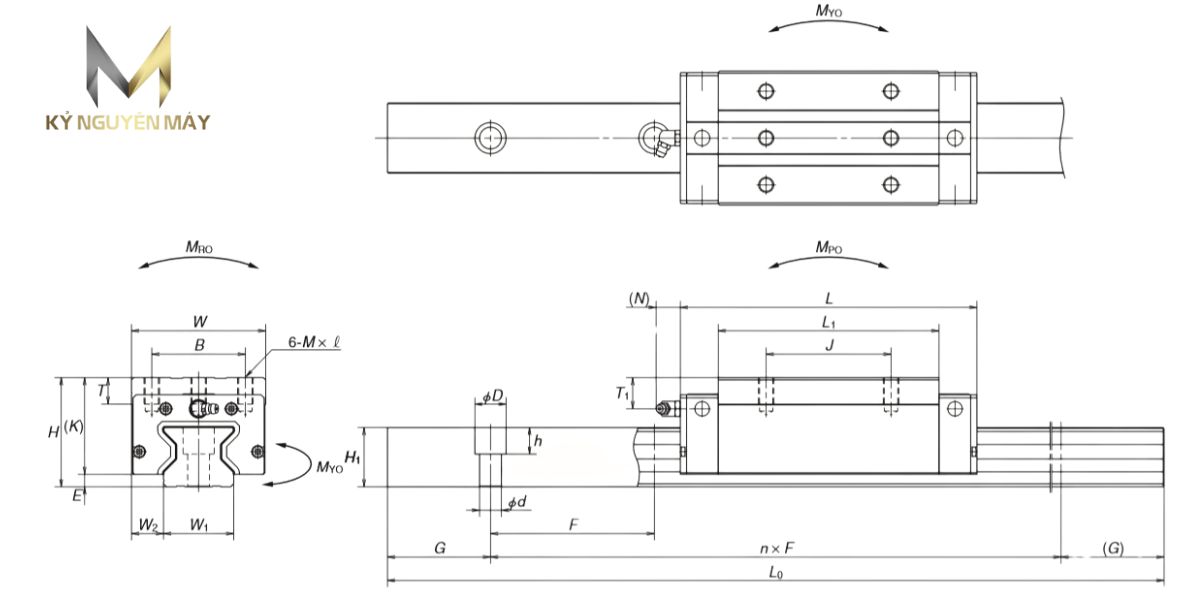

Thông số kỹ thuật của thanh dẫn hướng NSK RA

Bảng thông số kỹ thuật của thanh dẫn hướng RA

Bạn muốn tìm hiểu kỹ hơn về cấu tạo của ray trượt chịu tải RA? Dưới đây là catalog và bảng thông số kỹ thuật để giúp bạn hình dung rõ hơn về sản phẩm này:

Bảng thông số kỹ thuật của Thanh trượt NSK RA

Model thanh trượt	Model con trượt	W1	H1	F	dxDxh
RA15	RA15AN	15	16.3	60 (30)	4.5x7.5x5.3
	RA15BN
	RA15AL
	RA15BL
	RA15EM
	RA15GM
RA20	RA20AN	20	20.8	60 (30)	6x9.5x8.5
	RA20BN
	RA20EM
	RA20GM
RA25	RA25AN	23	24	30 (60)	7x11x9
	RA25BN
	RA25AL
	RA25BL
	RA25EM
	RA25GM
RA30	RA30AN	28	28	40 (80)	9x14x12
	RA30BN
	RA30AL
	RA30BL
	RA30EM
	RA30GM
RA35	RA35AN	34	31	40 (80)	9x14x12
	RA35BN
	RA35AL
	RA35BL
	RA35EM
	RA35GM
RA45	RA45AN	45	38	52.5 (105)	14x20x17
	RA45BN
	RA45AL
	RA45BL
	RA45EM
	RA45GM
RA55	RA55AN	53	43.5	60 (120)	16x23x20
	RA55BN
	RA55AL
	RA55BL
	RA55EM
	RA55GM
RA65	RA65AN	63	55	75 (150)	18x26x22
	RA65BN
	RA65EM
	RA65GM

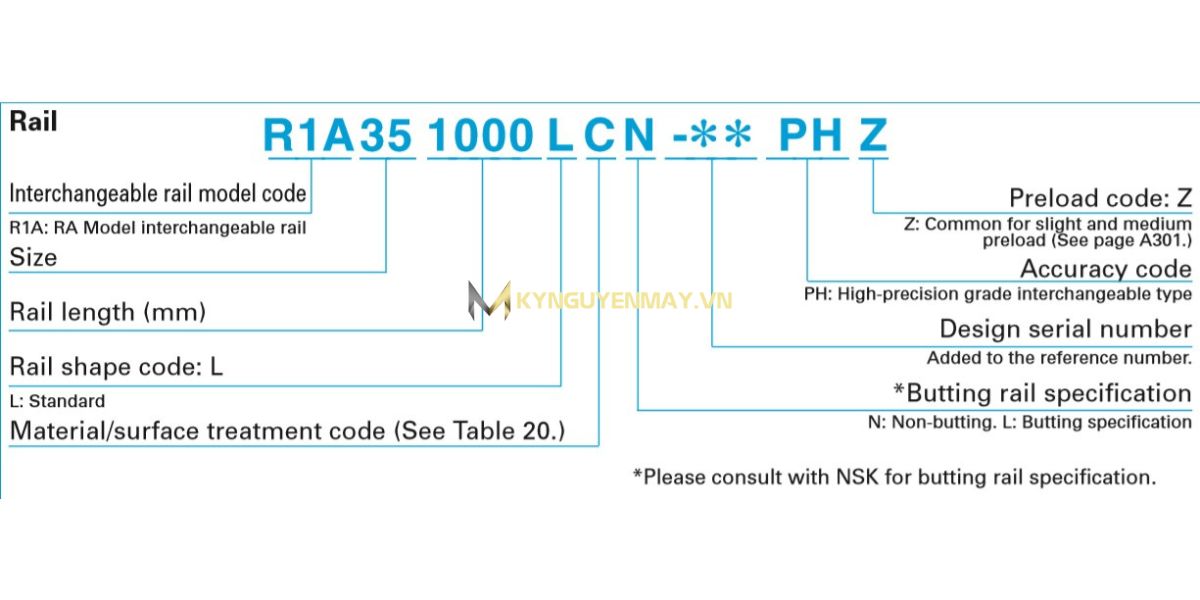

Ý nghĩa của các ký hiệu trong ray trượt RA

Để đưa ra quyết định chính xác khi lựa chọn thanh trượt cho ứng dụng của bạn, việc hiểu rõ về các thông số kỹ thuật là vô cùng quan trọng. Thông số kỹ thuật sẽ cung cấp cho bạn những thông tin chi tiết về khả năng chịu tải, độ chính xác, tốc độ di chuyển và các đặc tính khác của sản phẩm.

Thanh trượt NSK RA

Đặc điểm kỹ thuật	Ký hiệu	Giải nghĩa
Mã thanh ray có thể thay thế	RA/R1A	R1A: Model thanh ray có thể thay thế RA
Kích thước	35
Chiều dài thanh ray (mm)	1000
Mã hình dạng thanh ray	L	Tiêu chuẩn

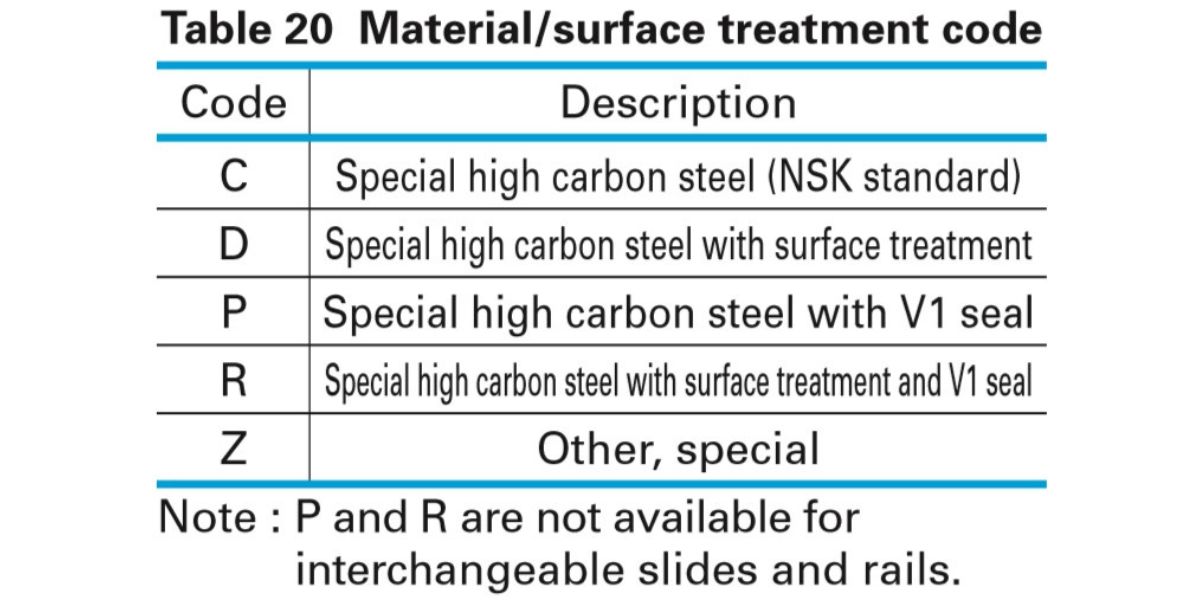

Mã xử lý vật thể/bề mặt	C	C: Thép cacbon cao đặc biệt (tiêu chuẩn NSK) D: Thép cacbon cao đặc biệt có xử lý bề mặt P: Thép cacbon cao đặc biệt có con dấu V1 R: Thép cacbon cao đặc biệt được xử lý bề mặt và bịt kín V1 Z: Khác, đặc biệt Lưu ý: P và R không có sẵn cho các thanh trượt và ray có thể thay thế lẫn nhau.
Thông số kỹ thuật thanh ray nối liền	N	N: Không nối liền L: Có nối liền
Số hiệu thiết kế.	-**
Mã độ chính xác	PH	Độ chính xác cao (lặp lại để phân biệt với một cột khác?) P3, L3, F3: Độ chính xác cực cao P4, L4, F4: Độ chính xác siêu cao P5, L5, F5: Độ chính xác cao P6, L6, F6: Độ chính xác tiêu chuẩn PN, LN, FN: Độ chính xác thông thường PH, LH, FH: Độ chính xác cao (lặp lại để phân biệt với một cột khác?) PC, LC, FC: Độ chính xác thông thường (lặp lại để phân biệt với một cột khác?)
Mã tải trước	Z	Z (ZZ): Loại có thể thay thế với lực ép trước nhẹ

Giá sản phẩm thanh trượt NSK RA

Đường kinh của thanh trượt NSK	Kích thước	Giá sản phẩm
Đường kính 15 mm (phi 15)	Tối đa 4000 mm	Liên hệ 077.209.8686
Đường kính 20 mm (phi 20)	Tối đa 4000 mm
Đường kính 30 mm (phi 30)	Tối đa 4000 mm
Đường kính 35 mm (phi 35 )	Tối đa 4000 mm
Đường kính 40 mm (phi 40)	Tối đa 4000 mm
Đường kính 45 mm (phi 45)	Tối đa 4000 mm
Đường kính 50 mm (phi 50)	Tối đa 4000 mm
Đường kính 55 mm (phi 55)	Tối đa 4000 mm
Đường kính 65 mm (phi 65)	Tối đa 4000 mm

(*) Lưu ý: Bảng giá thanh trượt NSK RA ở trên chỉ mang tính tham khảo và đang cập nhật giá. Vui lòng liên hệ: 0772098686 để hưởng mức giá tốt nhất trên thị trường hiện nay và được tư vấn, hỗ trợ miễn phí.

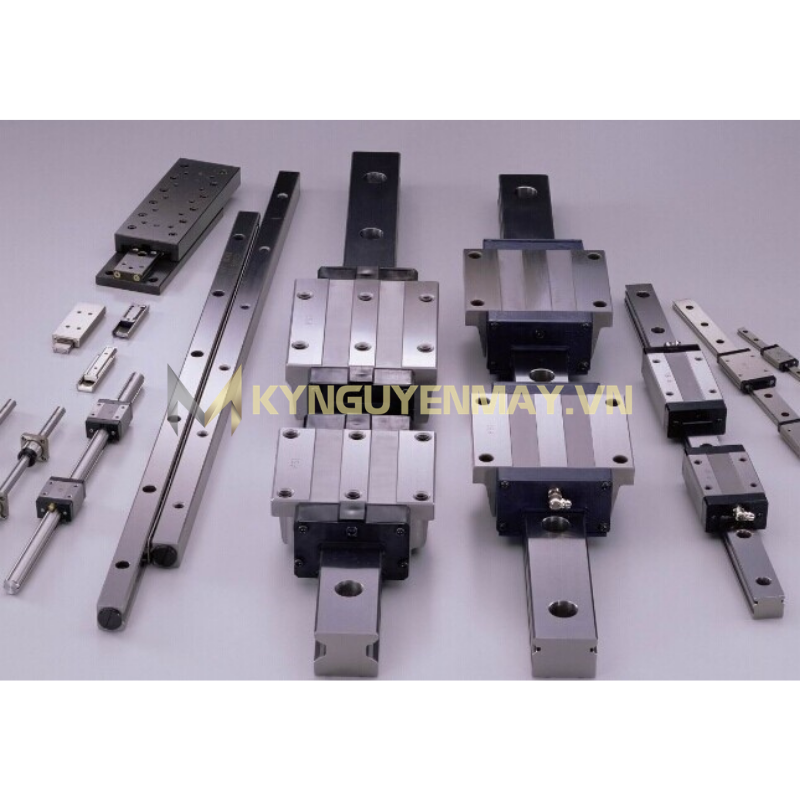

Thanh trượt NSK RA

Ray trượt NSK RA có ưu điểm gì?

Đối với ray trượt NSK RA được thiết kế trên dây chuyền công nghệ hiện đại nhất nên các từ chi tiết nhỏ nhất cũng chăm chút, thời gian tuổi thọ được sử lâu dài,....Sản phẩm có những ưu điểm vượt bậc nào khác không? Hãy cùng Kỷ Nguyên Máy tìm hiểu nào!!!

Độ chịu tải cao: dòng NSK RA có khả năng tịnh tiến lên-xuống, trái-phải theo lập trình sẵn giúp cho ứng dụng chuyển động chuẩn và độ chịu lực lớn.
Tốc độ cao: Với khả năng đạt đến vận tốc nhanh và giảm độ lực ma sát thấp nhất khi đang chuyển động.
Dễ dàng tháo & lắp ráp: được thiết kế nhỏ nhẹ vì thế việc tháo & lắp ráp để bảo trì & bảo dưỡng giúp cho nhanh hơn & tốn ít được thời gian.

Những ứng dụng của ty trượt vuông NSK RA

Ty trượt vuông NSK RA được ứng dụng rộng rãi bởi khả năng tịnh tiến (lên-xuống, trái-phải, nhằm đáp ứng được những yêu cầu thiết yếu như: có độ lực chịu tải, tuổi thọ cao. Sản phẩm giúp tịnh tiến dễ dàng theo ý muốn nên ứng dụng dễ dàng hơn trong các máy móc, thiết bị của bạn. Đó là những gì tạo nên thương hiệu NSK và làm cho ray trượt vuông NSK RA được ứng dụng phổ biến rộng rãi trong các ngành như:

Thiết bị gỗ CNC
Máy cơ khí CNC
Thiết bị Plasma
Robot có cơ chế tự động hóa
Thiết bị tải băng chuyền
Máy móc trong ngành y học

Thanh trượt vuông NSK ứng dụng & giúp máy móc hoạt động rất nhiều trên nhiều ngành, lĩnh vực khác nhau. Đối với, thanh dẫn hướng NSK RAchính hãng 100%, chất lượng cao giúp cho thiết bị, máy móc bạn giúp bạn giảm cực kì nhiều chi phí lắp ráp, sửa chữa & tiết kiếm đựoc thời gian. Thanh trượt vuông NSK có sử dụng hiệu quả hay không? Thì hãy cùng Kỷ Nguyên Máy xem tiếp phần tiếp theo về "Thanh trượt NSK có ưu điểm gì?" để hiểu rõ những đặc điểm nổi trội của ray trượt

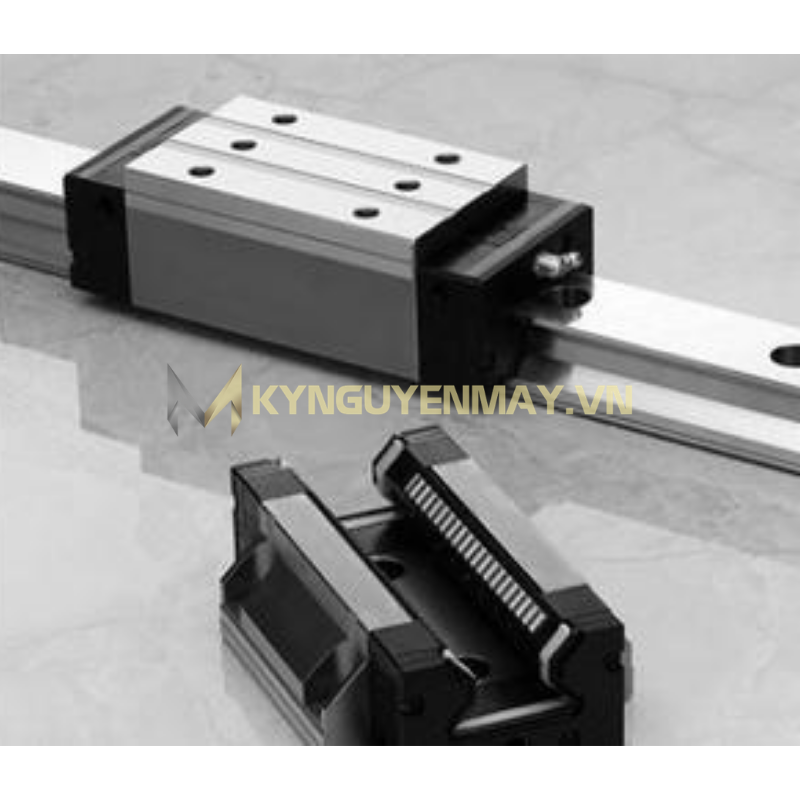

Thanh trượt vuông NSK RA

Được sản xuất trên dây chuyền công nghệ hiện đại nhất nên ray dẫn hướng có độ chính xác cao, tuổi thọ lâu dài. Các dòng sản phẩm NSK RA được thiết kế và sản xuất tại nhà máy có đủ giấy tờ nguồn xuất & xuất xứ vì thế việc cung ứng các sản phẩm NSK dễ dàng cho việc thay thế & bảo trì. Hãy gọi ngay với chúng tôi qua Hotline: 0772098686 để được tư vấn miễn phí. Nếu bạn đang cần được tư vấn về dòng thanh trượt vuông NSK (NSK rail) chất lượng cao thì hãy liên hệ ngay cho Kỷ Nguyên Máy
