Thanh trượt WON HW

SKU: (Đang cập nhật...)

Thương hiệu: WON

Đánh giá

0₫ Tiết kiệm:

Tình trạng: Còn hàng

Tổng quan

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: HW series

2. Model: HW17, HW21, HW27, HW35

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Hàn Quốc

5. Khả năng cung cấp hiện thời: 100 sản phẩm

HW17

HW21

HW27

HW35

Gọi điện để được tư vấn: 077. 209. 8686

Hình thức thanh toán Kỷ Nguyên Máy

Mô tả
Đánh giá sản phẩm

Mô tả

Với khả năng chịu tải trọng lớn, thanh trượt HW là giải pháp hoàn hảo cho các thiết bị công nghiệp nặng. Sản phẩm hoạt động bền bỉ, không bị biến dạng dưới áp lực lớn.Muốn khám phá thêm những điều thú vị? Hãy kéo xuống dưới để theo dõi chi tiết hơn về sản phẩm này nhé.

Thanh trượt HW là gì?

Thanh trượt HW là thanh trượt dẫn hướng nổi bật với độ bền cực tốt, chống han gỉ, ăn mòn đến từ thương hiệu nổi tiếng WON của Hàn Quốc. Với dây chuyền sản xuất hiện đại, công nghệ cao, các sản phẩm thanh trượt đến từ WON luôn mang đến chất lượng vượt trội.

Ray trượt chịu tải HW kết hợp với con trượt WON tạo nên các bước tịnh tiến lên-xuống, trái-phải giúp cho máy móc, thiết bị nâng cao năng suất làm việc và gia tăng lợi ích kinh tế.

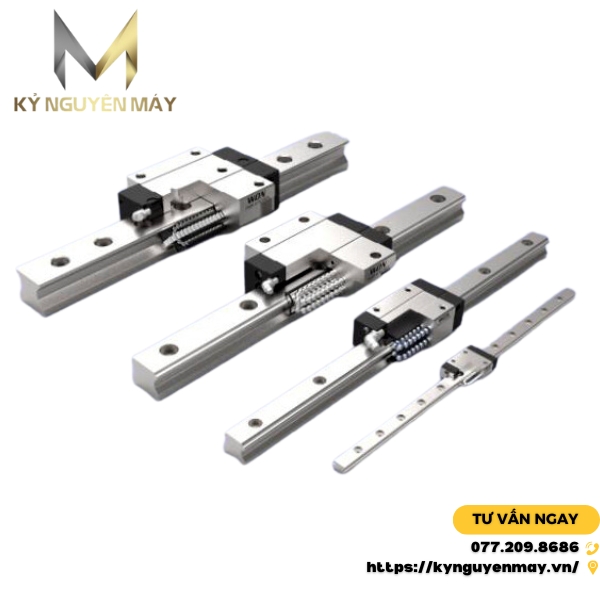

Thanh trượt HW

Ưu điểm của thanh trượt dẫn hướng HW

Được gia công bởi những kĩ thuật đặc biệt, thanh trượt dẫn hướng HW Series có rât nhiều ưu điểm vượt trội như:

Độ cứng cao nhờ chất liệu thép cao cấp, chịu được tải trọng lớn trên cả 4 hướng lên - xuống, trái - phải
Độ bền cực tốt, chống han gỉ, ăn mòn
Có thể hoạt động ở tốc độ cao mà vẫn giữ được độ chính xác, không gặp bất cứ khó khăn nào
Hạn chế ma sát
Dễ dàng thay thế, lắp đặt và bảo dưỡng.

Các mã sản phẩm thanh trượt bi HW

Thanh trượt bi HW cung cấp nhiều lựa chọn về kích thước để phù hợp với các ứng dụng khác nhau. Với các mã sản phẩm như HW17, HW21, HW27 và HW35, khách hàng có thể dễ dàng tìm thấy sản phẩm phù hợp với nhu cầu cụ thể của mình, từ các thiết bị nhỏ gọn đến các hệ thống công nghiệp lớn. Sự đa dạng này giúp đảm bảo rằng luôn có một giải pháp tối ưu cho mọi ứng dụng.

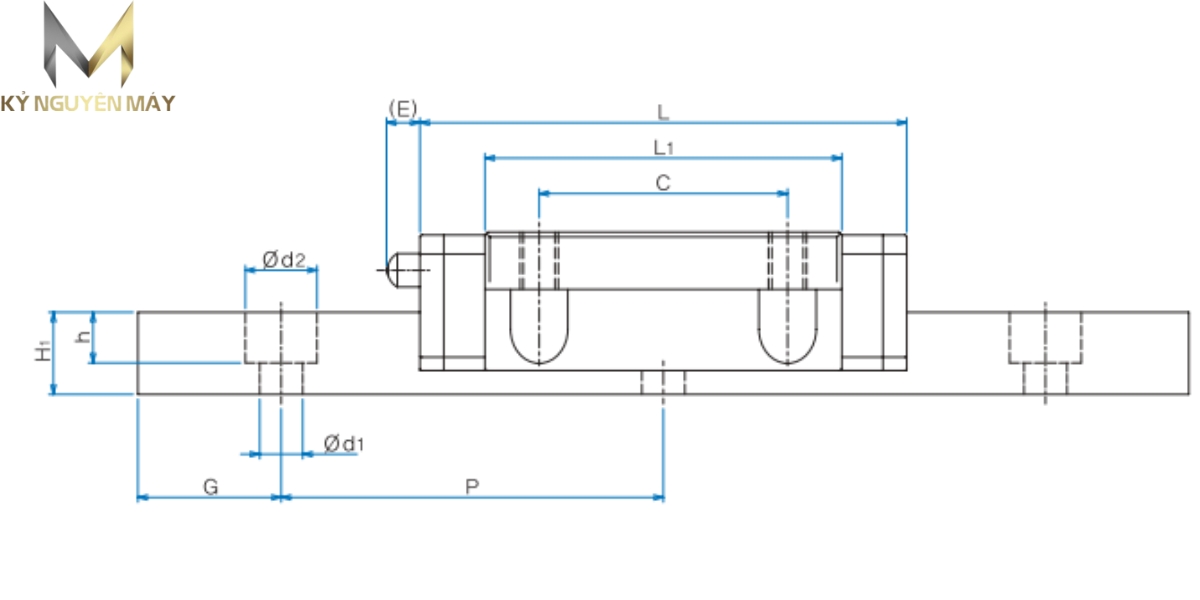

Thông số kỹ thuật thanh trượt dẫn hướng HW

Ray trượt chịu lực HW Series, với khả năng chịu tải vượt trội và độ bền cao, là giải pháp hoàn hảo cho các ứng dụng đòi hỏi độ tin cậy cao. Dù bạn đang tìm kiếm một giải pháp cho máy móc công nghiệp nặng hay các thiết bị tự động hóa, ray trượt HW đều có thể đáp ứng được. Để hiểu rõ hơn về đặc tính kỹ thuật của từng mã sản phẩm, quý khách vui lòng tham khảo bảng thông số kỹ thuật chi tiết dưới đây.

Thanh trượt HW

Model thanh trượt	Model con trượt		W1 -0.05	H1	G	P	d1xd2xh	CkN	CokN
HW-F	HW17F	HW17R	33	8.6	15	40	4.5x7.5x5.3	7.3	12.2
HW-R	HW21F	HW21R	37	11	15	50		8.4	14.8
	HW27F	HW27R	42	15	20	60		15.3	24.8
	HW35F	HW35R	69	19	20	80	7x11x9	33.9	53.2

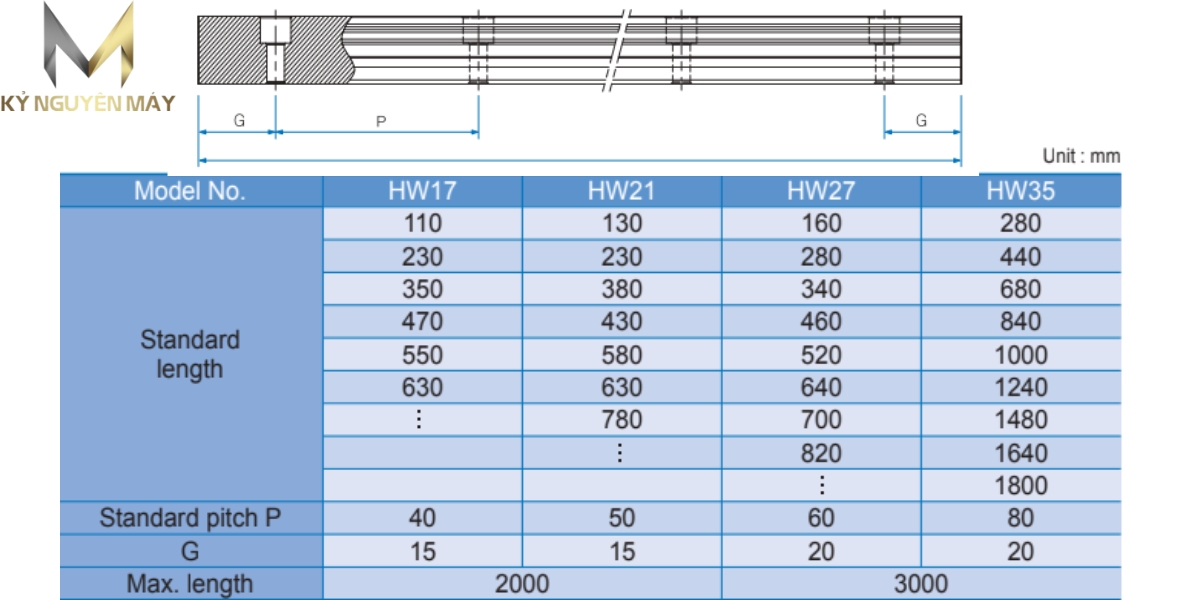

Loại lỗ tiêu chuẩn của ray trượt bạc đạn HW

Bảng lỗ tiêu chuẩn của ray trượt bạc đạn HW dưới đây sẽ giúp bạn lựa chọn được sản phẩm phù hợp nhất với thiết kế máy móc của mình. Với nhiều kích thước tiêu chuẩn khác nhau, ray trượt HW đáp ứng đa dạng các nhu cầu ứng dụng. Hãy tham khảo bảng thông số để tìm ra giải pháp tối ưu cho hệ thống của bạn.

Thanh trượt HW

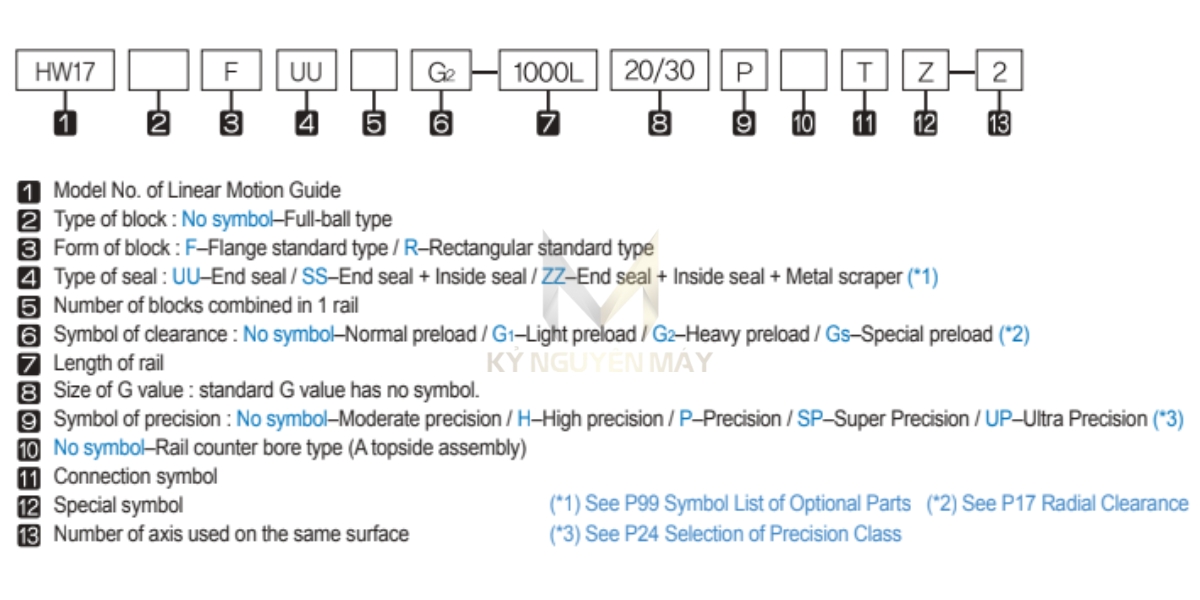

Ý nghĩa các ký tự ray trượt dẫn hướng HW

Để lựa chọn và sử dụng ray trượt dẫn hướng HW một cách hiệu quả, việc hiểu rõ ý nghĩa của từng ký tự trên sản phẩm là vô cùng quan trọng. Ký tự không chỉ giúp chúng ta phân biệt các loại thanh trượt mà còn cung cấp thông tin chi tiết về kích thước, vật liệu và khả năng chịu tải. Bảng ý nghĩa ký tự dưới đây sẽ giúp bạn giải đáp mọi thắc mắc.

Thanh trượt HW

Đặc điểm kỹ thuật	Ký hiệu	Ý nghĩa
Số model của Thanh dẫn chuyển động tuyến tính (Model No. of Linear Motion Guide)
Loại khối(Type of block)
Dạng khối (Form of block)	F R	Mặt bích thông thường Hình chữ nhật thông thường
Loại phớt (Type of seal)	UU SS ZZ	Phớt đầu cuối Phớt đầu cuối + Phớt bên trong Phớt đầu cuối + Phớt bên trong + Thanh gạt kim loại
Số khối kết hợp trong 1 thanh ray(Number of blocks combined in 1 rail)
Ký hiệu khoảng hở(Symbol of clearance)	No symbol G1 G2 Gs	Tải trước bình thường Tải trước nhẹ Tải trước nặng Tải trước đặc biệt
Chiều dài thanh ray(Length of rail)
Kích thước G (Size of G value)		Giá trị G chuẩn-không có ký hiệu.
Biểu tượng độ chính xác(Symbol of precision)	No symbol H P SP UP	Độ chính xác vừa Độ chính xác cao Chính xác Siêu chính xác Độ chính xác cực cao
Loại lỗ khoan đối diện ray (Lắp ráp mặt trên)- Không có biểu tượng (No symbol–Rail counter bore type (A topside assembly)
Biểu tượng kết nối (Connection symbol)
Biểu tượng đặc biệt(Special symbol)
Số trục được sử dụng trên cùng một bề mặt(Number of axis used on the same surface)

Những ứng dụng của thanh bi trượt HW

Nhờ các ưu điểm của mình, thanh bi trượt HW được sử dụng nhiều trong nhiều loại thiết bị cơ khí, công nghiệp như:

Máy móc CNC gỗ
Máy CNC cơ khí chính xác
Các máy Plasma
Robot tự động hóa
Tải băng chuyền
Các thiết bị y học
...

Với độ cứng cao, khả năng chịu tải lớn và độ chính xác tuyệt vời, thanh trượt HW là giải pháp tối ưu cho các ứng dụng đòi hỏi độ tin cậy cao. Sản phẩm góp phần nâng cao hiệu suất và tuổi thọ của máy móc thiết bị. Bạn đang băn khoăn điều gì? Hãy liên hệ thông tin cuối bài Kỷ Nguyên Máy sẵn sàng hỗ trợ bạn tìm ra câu trả lời.
