THÔNG TIN SẢN PHẨM:
1. Mã sản phẩm: Con trượt HIWIN HGH30CA (HGH30 HIWIN)
2. Kích thước:
3. Xuất xứ: Đài Loan
4. Khả năng cung cấp hiện thời: 100 sản phẩm
Nhập khẩu trực tiếp
Giao nhanh toàn quốc
Theo đúng chính sách
Con trượt vuông HIWIN HGH30CA là sản phẩm thuộc dòng HGH của thương hiệu HIWIN - một trong những nhà sản xuất hàng đầu trong lĩnh vực truyền động tuyến tính. Con trượt HIWIN có kết cấu chắc chắn, khả năng chịu tải lớn, mang lại độ ổn định cao trong quá trình vận hành. Thông số con trượt H30C - chiều dài L=97.4mm, chiều rộng W=60mm, chiều cao H=45mm; khoảng cách giữa 2 lỗ bắt vít theo chiều dài C=40mm, theo chiều rộng B=40mm. Con trượt này phù hợp cho các ứng dụng yêu cầu độ chính xác cao như máy CNC, các hệ thống tự động hóa.
Video Con trượt HIWIN HGH30CA chiều dài 97.4mm, chiều rộng 60mm, chiều cao 45mm

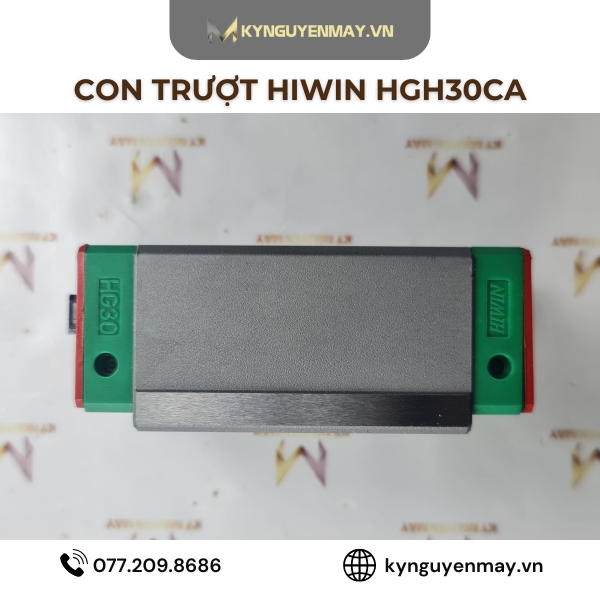

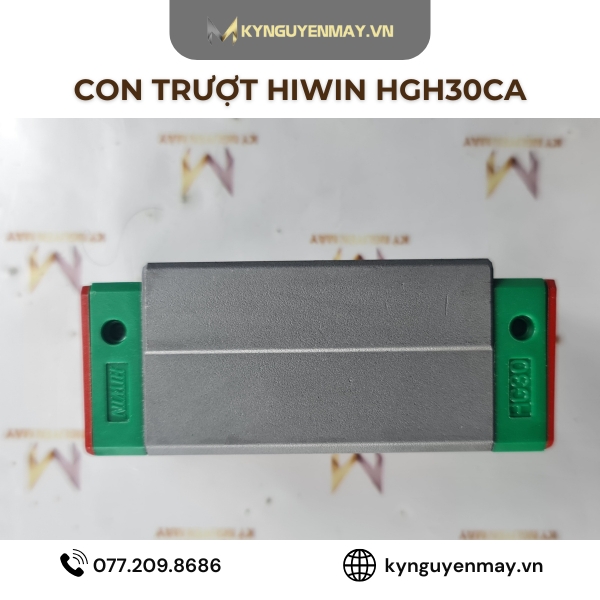

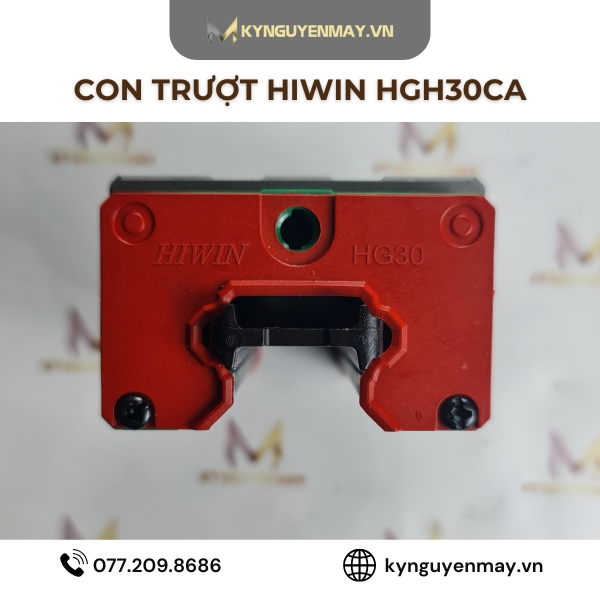

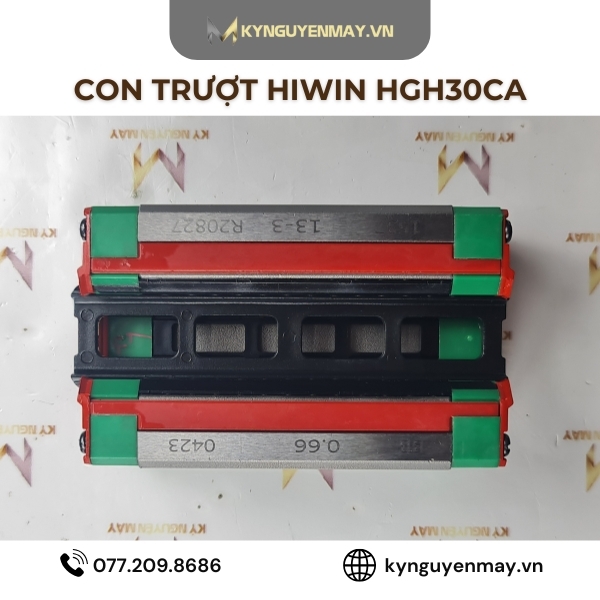

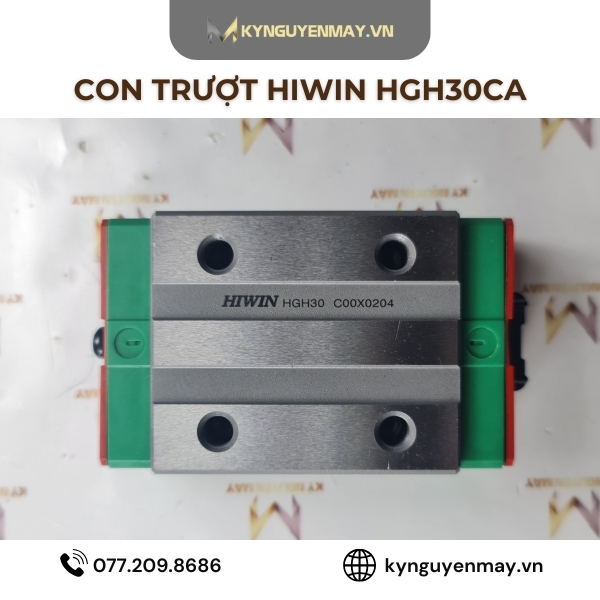

Ảnh Con trượt HG30 HIWIN
Để chọn được con trượt HIWIN phù hợp, việc nắm rõ các thông số kỹ thuật là rất quan trọng. Dưới đây là bảng kích thước con trượt HGH30 HIWIN theo catalogue chính hãng của HIWIN, giúp bạn dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.
| H | Chiều cao tổng | 45 | mm |
| H1 | 6 | mm | |
| N | 16 | mm | |
| W | Chiều rộng khối trượt | 60 | mm |
| B | Khoảng cách lỗ bắt vít theo chiều dài | 40 | mm |
| B1 | 10 | mm | |
| C | Khoảng cách lỗ bắt vít theo chiều rộng | 40 | mm |
| L1 | Chiều dài phần bi | 70 | mm |
| L | Chiều dài khối trượt | 97,4 | mm |
| K1 | 20,25 | mm | |
| K2 | 6 | mm | |
| G | 12 | mm | |
| M | Lỗ ren | M8 | |
| l | Chiều sâu ren | 10 | mm |
| T | 8,5 | mm | |
| H2 | 9,5 | mm | |
| H3 | 13,8 | mm | |
| Khối lượng | 0,88 | kg | |
| Cdyn | Tải trọng động | 48.500 | N |
| C0 | Tải trọng tĩnh | 71.870 | N |
| M0X | Moment tĩnh (trục X) | 660 | Nm |
| M0Y | Moment tĩnh (trục Y) | 700 | Nm |
| M0Z | Moment tĩnh (trục Z) | 700 | Nm |

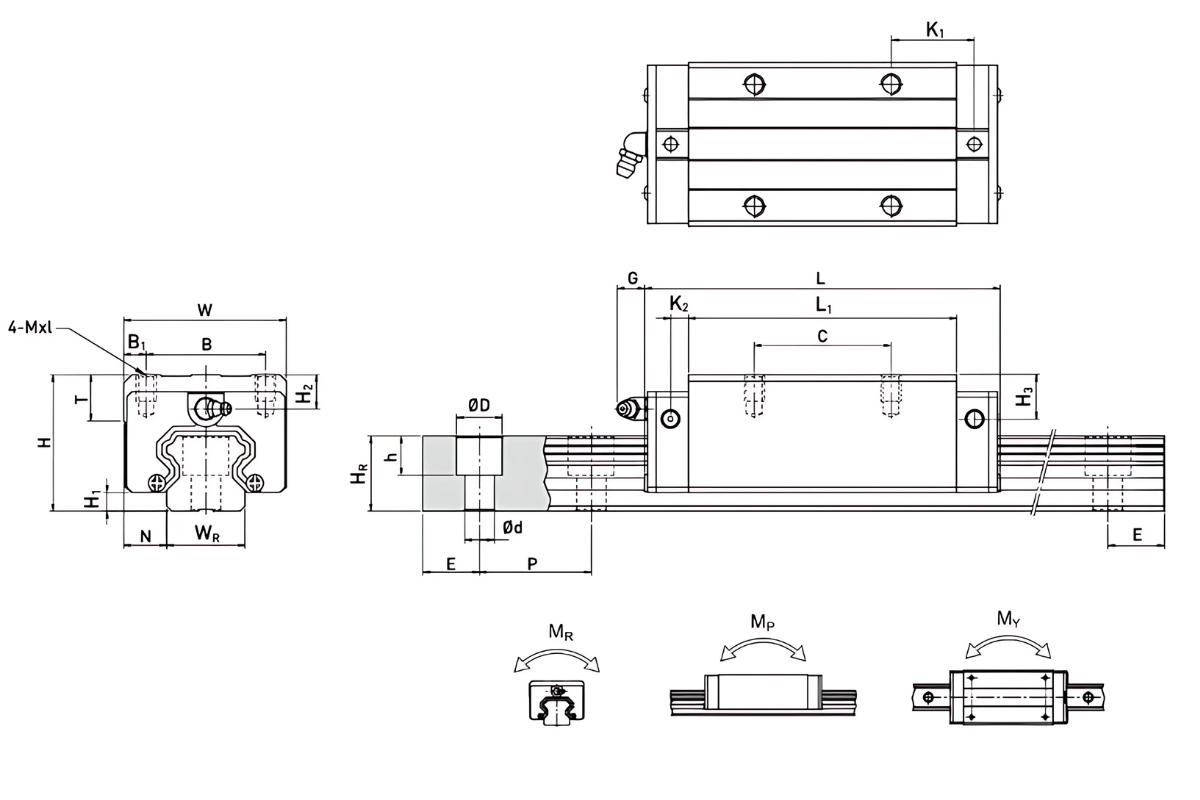

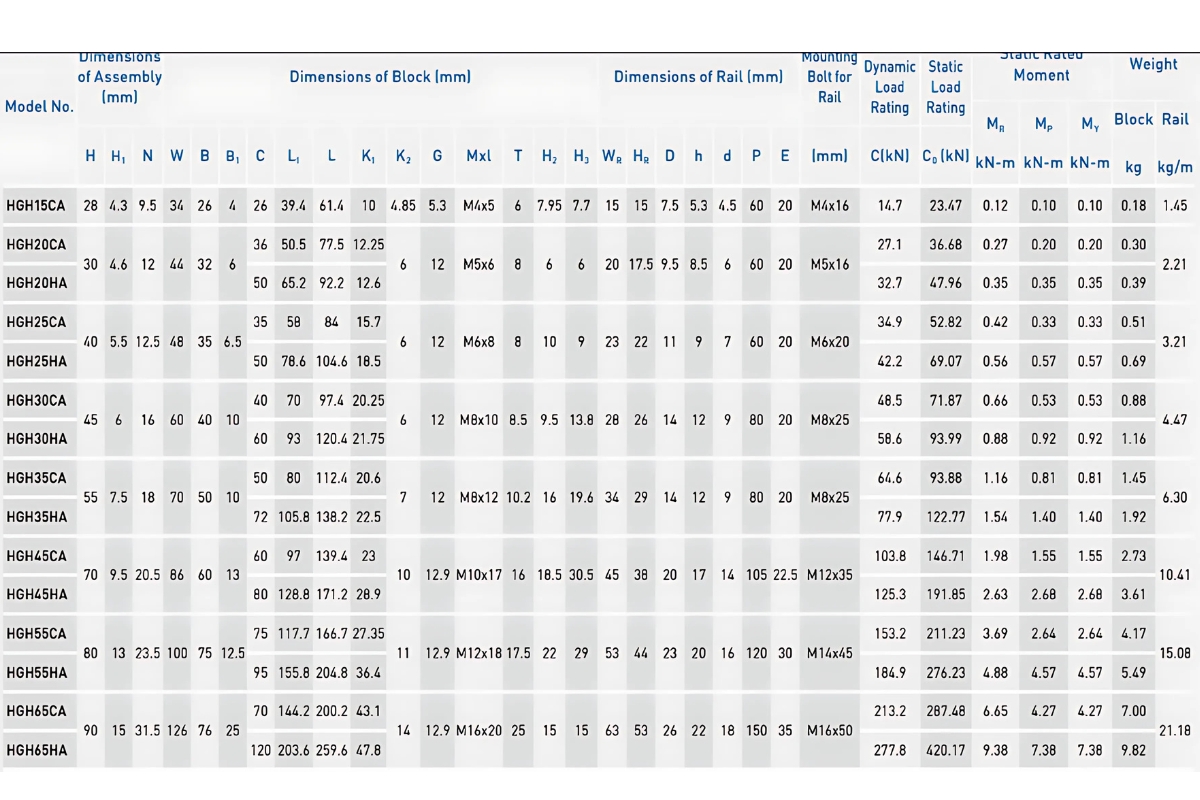

Ảnh thông số kỹ thuật con trượt dẫn hướng HGH30 HIWIN
"Bộ ray con trượt HIWIN HGH30CA1R480Z0C" là mã ký hiệu chi tiết của một bộ ray trượt tuyến tính HIWIN thuộc dòng HGH, trong đó từng phần của mã mang ý nghĩa như sau:
Q1: Con trượt HGH30CA lắp với ray nào?
Con trượt HGH30CA phải đi cùng thanh ray vuông HGR30 của HIWIN (khổ 30). Block và ray là một cặp theo khổ - không lắp con trượt HGH30 lên ray khổ 25 hay 35. Khi đặt cả bộ, chiều dài ray (ví dụ 480mm trong mã HGH30CA1R480Z0C) chọn theo hành trình máy cần.
Q2: Con trượt HGH30CA dùng ở đâu trong máy?
Với tải động 48.500N và tải tĩnh 71.870N, HGH30CA phù hợp cho các trục chịu lực cắt và rung động trung bình–lớn: bàn máy trục X của CNC router khổ lớn, trục Z mang cụm spindle nặng, khung máy cắt plasma/ laser cỡ lớn, cụm dẫn hướng trong máy tự động hóa và cơ khí chính xác.
Q3: Nên chọn preload (Z0/ZA/ZB) và cấp chính xác (C/H/P) nào?
Ứng dụng phổ thông (CNC gỗ, cắt): Z0 + C là đủ và tối ưu chi phí. Ứng dụng cần độ cứng vững/độ chính xác cao (phay kim loại, khuôn mẫu): cân nhắc ZA/ZB và cấp H hoặc P.
>> CÓ THỂ BẠN QUAN TÂM
Con trượt HIWIN HGH30CA không chỉ nổi bật với thiết kế bền bỉ và khả năng chịu tải tốt mà còn đảm bảo độ chính xác cao cho các hệ thống dẫn hướng tuyến tính. Đây là sự lựa chọn lý tưởng cho các ứng dụng trong ngành công nghiệp sản xuất, tự động hóa và cơ khí chính xác. Nếu bạn đang tìm kiếm giải pháp cho hệ thống của mình, hãy liên hệ Kỷ Nguyên Máy hoặc hotline 077.209.8686 để được hỗ trợ sớm nhất.
