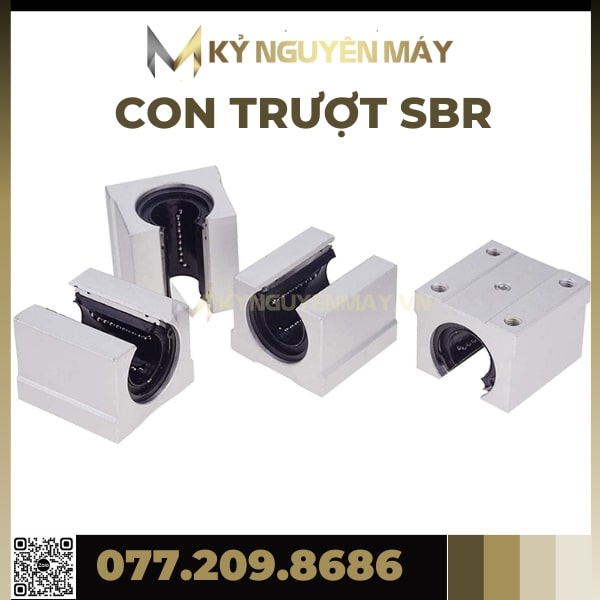

Con trượt tròn SBR

Con trượt tròn SBR có cấu tạo đặc biệt với vỏ ngoài hình hộp vuông bao bọc lấy lõi hình cầu bên trong, tạo nên khoảng hở đặc trưng. Chính cấu trúc này khiến chúng được phân loại vào nhóm con trượt hở, hay còn gọi là con trượt tròn khuyết. Thiết kế này mang đến nhiều ưu điểm vượt trội cho con trượt trong quá trình vận hành, đặc biệt là khả năng chịu tải và độ bền cao.

Thông tin con trượt tròn SBR

Con trượt SBR là một bộ phận quan trọng trong hệ thống chuyển động tuyến tính, được sử dụng để trượt dọc theo thanh trượt tròn có đế.

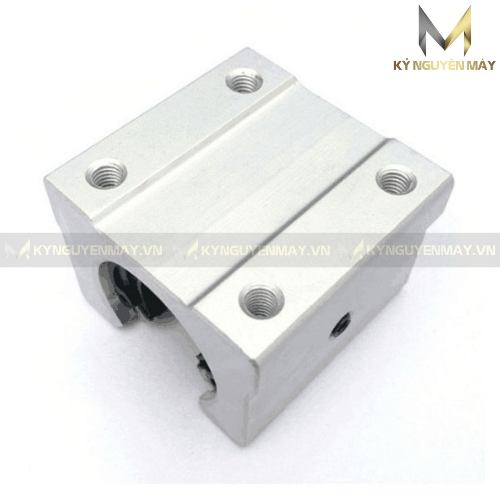

• Với thiết kế đặc biệt, con trượt SBR có phần mặt trên với bốn lỗ khoan cho vít M5, tạo điểm gắn lý tưởng cho hệ thống cần di chuyển theo đường thẳng.
• Con trượt SBR được gia công chính xác bằng máy CNC, có 5 hàng bi cho độ chính xác cao và gioăng cao su ngăn bụi bẩn.
• Vỏ nhôm đánh bóng màu bạc và lỗ lắp ren giúp con trượt SBR hoàn hảo cho máy phay, máy tiện, máy in 3D hoặc CNC DIY.
• Con trượt tròn SBR là lựa chọn lý tưởng cho các trục X, Y hoặc Z trong các ứng dụng cơ khí và tự động hóa.

Đặc tính kỹ thuật của con trượt tròn SBR

Con trượt SBR được thiết kế phù hợp với nhiều dòng máy công nghiệp và có đặc tính kỹ thuật:

• Chất liệu: 45 #, Gcr15
• Độ cứng: HRC58 ± 2 (Gcr15: HRC60 ± 2)
• Độ chính xác: g6, Độ cong: Dưới 5μM/100mm
• Độ dày mạ chrome: 30μM (Rmax)
• Bề mặt gồ ghề: Dưới 1.5μM (Rmax)
• Bề mặt cứng dày: 0.8μ ~ 3mm
• Đường kính ngoài: từ 10mm đến 50mm.

Mã sản phẩm con trượt tròn SBR

1. Mã sản phẩm cơ bản

• SBR: Đây là ký hiệu chung cho loại con trượt tròn có vỏ ngoài hình hộp vuông bao bọc lấy lõi hình cầu bên trong, tạo nên khoảng hở.
• Số tiếp theo: Thể hiện đường kính trục của con trượt.
• Chữ cái (tùy chọn): Thể hiện loại con trượt thường là "UU" - loại ngắn hoặc "LUU" - loại dài

(*) Ví dụ

SBR30UU: Con trượt tròn SBR, đường kính trục 30mm, loại ngắn.

SBR25LUU: Con trượt tròn SBR, đường kính trục 25mm, loại dài.

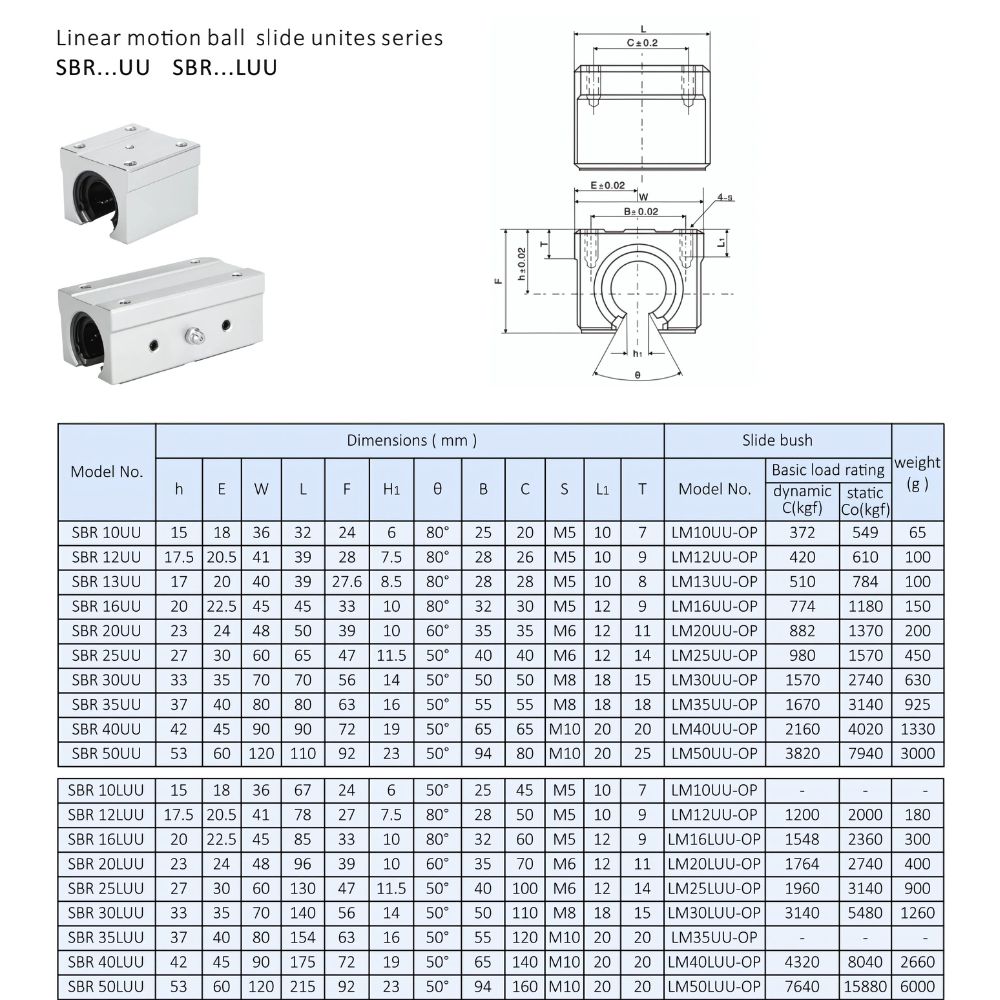

2. Bảng phân loại theo đường kính trục

Ưu điểm nổi trội con trượt tròn SBR

Con trượt tròn SBR được thiết kế theo tiêu chuẩn quốc tế và phù hợp máy móc cơ khí phổ biến hiên nay với ưu điểm nổi trội của dòng con trượt tròn khuyết như:

• Con trượt bi được sản xuất bằng chất liệu thép chất lượng cao, đảm bảo sự chắc chắn và phù hợp môi trường khắc nghiệt khi sử dụng;
• Giá thành "SIÊU MỀM" so với dòng con trượt vuông;
• Tuổi thọ của sản phẩm bền lâu, không gây ảnh hưởng tới sự vận hành của máy móc;
• Chuyển động trơn tru, mang lại độ chính xác cao;
• Vận hành ổn định, hạn chế gây ra tiếng ồn trong quá trình sử dụng thời gian dài;
• Các thao tác tháo lắp đơn giản, dễ dàng;
• Dễ dàng mua con trượt khi thay thế, bảo trì vì hàng luôn có sẵn tại KYNGUYENMAY.VN.

Ứng dụng phổ biến của con trượt tròn SBR

Con trượt tròn SBR được sử dụng phổ biến trong các loại máy móc tự động hóa như:

• Các loại máy CNC;
• Máy in;
• Máy dệt may;
• Máy plasma;
• Thiết bị vận chuyển.

Với sự phát triển không ngừng của công nghệ, nhu cầu sử dụng con trượt tròn SBR ngày càng tăng. Để tìm kiếm một địa chỉ cung cấp sản phẩm chất lượng, uy tín, Kỷ Nguyên Máy là sự lựa chọn hoàn hảo. Với kinh nghiệm lâu năm trong ngành, chúng tôi chuyên cung cấp các loại con trượt, đặc biệt là con trượt khuyết, đảm bảo chất lượng cao và giá cả cạnh tranh. Hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ chọn lựa sản phẩm phù hợp nhất cho nhu cầu của bạn.
