Ray Trượt NSK DH

SKU: DH15
Thương hiệu: NSK
Đánh giá
0₫ Tiết kiệm:

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: NSK DH

2. Model: DH15, DH20, DH25, DH30, DH35, DH45, DH55, DH65

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Nhật Bản

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Giá bán trên website chưa bao gồm VAT, phí vận chuyển. Liên hệ để nhận báo giá trọn gói.
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Hỗ trợ bảo hành trọn đời
Hỗ trợ bảo hành trọn đời

Theo đúng chính sách

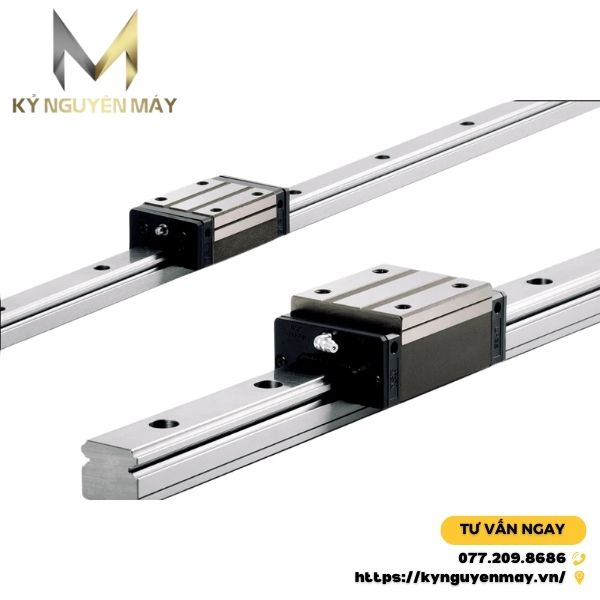

Ray trượt NSK DH là một dòng ray trượt tuyến tính có tuổi thọ cao, được thiết kế để đáp ứng các yêu cầu khắt khe về độ bền và độ tin cậy trong các ứng dụng công nghiệp. Với công nghệ TF độc quyền được nghiên cứu bởi thương hiệu NSK, các model này có thể hoạt động lâu hơn gấp đôi so với các model thông thường.

Dòng ray trượt tuyến tính NSK DH là gì?

Ray trượt tuyến tính NSK DH là dòng sản phẩm có tuổi thị cao. Thanh dẫn hướng DH được xây dựng dựa trên model tiêu chuẩn NH/NS và được cải tiến hơn khi áp dụng công nghệ xử lý nhiệt TF. Giúp kéo dài tuổi thọ thậm chí còn lâu hơn, mở rộng khả năng thiết kế cho các máy móc nhỏ gọn và bền bỉ hơn. Ray trượt DH có đường kính bi lớn và khả năng chịu tải cao hơn, phù hợp với các ứng dụng đòi hỏi độ bền cao.

Thanh trượt NSK DH

Chiều dài tối đa của thanh trượt bi DH

Dù là các thiết bị nhỏ gọn hay máy móc công nghiệp quy mô lớn, thanh trượt ổ bi dòng DH với kích thước phong phú từ 15 đến 65 đều có thể dễ dàng lựa chọn để phù hợp với mọi yêu cầu về tải trọng và không gian lắp đặt.

Dòng

Size

15

20

25

30

35

45

55

65

Vật liệu

DH

Thép cacbon cao đặc biệt

2920

3960

3960

4000

4000

3990

3960

3900

Lưu ý: Các ray có thể được nối lại nếu yêu cầu của người dùng vượt quá độ dài ray được hiển thị trong bảng.

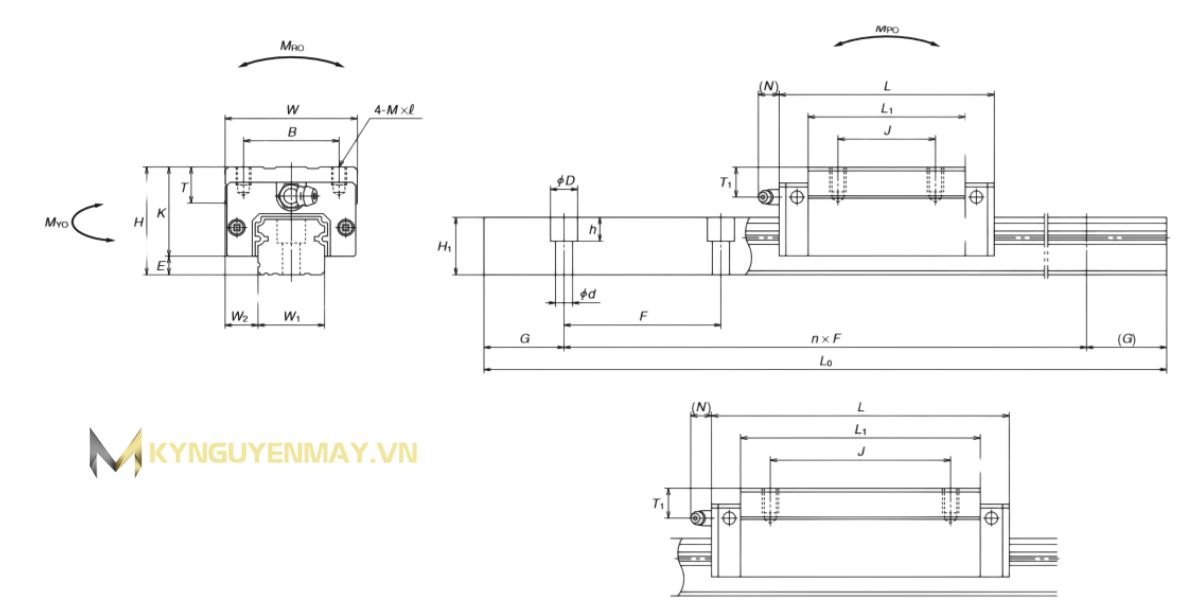

Thông số kỹ thuật của thanh trượt dẫn hướng dòng DH

Bạn đang tìm kiếm một giải pháp chuyển động tuyến tính chính xác và bền bỉ? Ty trượt NSK dòng DH có thể là câu trả lời bạn đang tìm kiếm. Hãy cùng khám phá cấu tạo độc đáo và các thông số kỹ thuật ấn tượng của sản phẩm này qua hình ảnh và bảng thông số chi tiết bên dưới.

Thanh trượt NSK DH

Model thanh trượt

Model con trượt

W1

H1

F

dxDxh

DH15

DH15AN

15

15

60

4.5x7.5x5.3

DH15BN

DH15EM

DH15GM

DH20

DH20AN

20

18

60

6x9.5x8.5

DH20BN

DH20EM

DH20GM

DH25

DH25AN

23

22

60

7x11x9

DH25BN

DH25AL

DH25BL

DH25EM

DH25GM

DH30

DH30AN

28

26

80

9x14x12

DH30BN

DH30AL

DH30BL

DH30EM

DH30GM

DH35

DH35AN

34

29

80

9x14x12

DH35BN

DH35AL

DH35BL

DH35EM

DH35GM

DH45

DH45AN

45

38

105

14x20x17

DH45BN

DH45AL

DH45BL

DH45EM

DH45GM

DH55

DH55AN

53

44

120

16x23x20

DH55BN

DH55AL

DH55BL

DH55EM

DH55GM

DH65

DH65AN

63

53

150

18x26x22

DH65BN

DH65EM

DH65GM

Theo thông tin từ Catalog, các sản phẩm cùng kích thước được thiết kế theo một tiêu chuẩn chung, sử dụng cùng một loại ray trượt. Điều này có nghĩa là mọi bộ phận đều được sản xuất để phù hợp với nhau một cách chính xác, tạo nên một hệ thống hoạt động trơn tru và hiệu quả

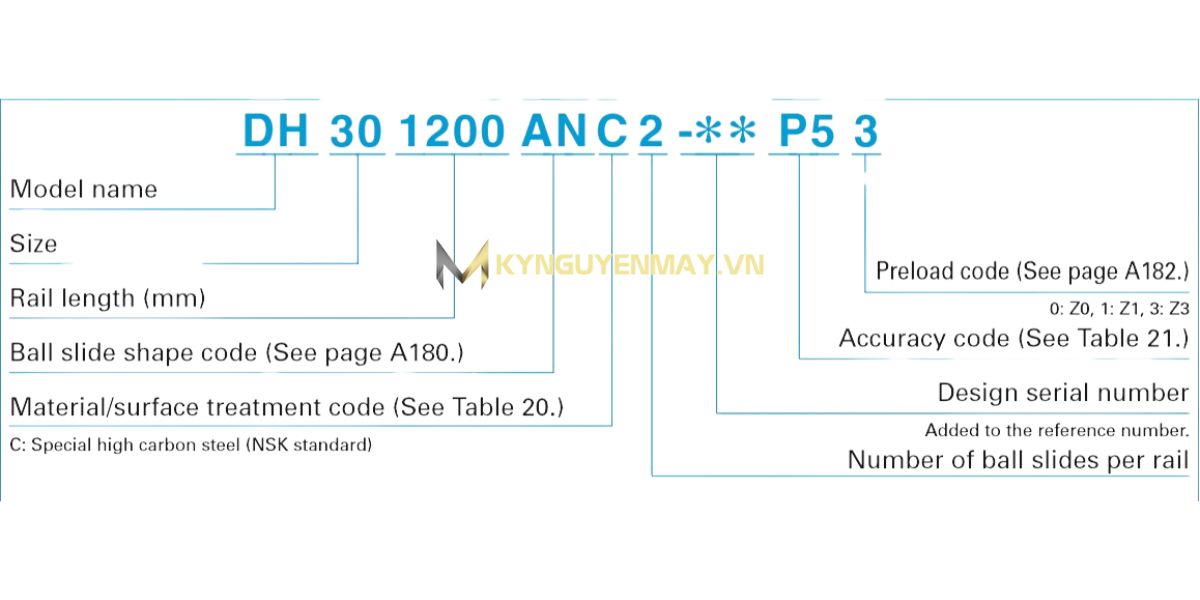

Giải thích các ký hiệu của thanh trượt

Mỗi ký hiệu trên thanh trượt sẽ đại diện cho một yếu tố khác nhau, các yêu tố này sẽ là căn cứ để bạn có thể biết được đâu là thanh trượt phù ợp với con trượt NSK DH và phù hợp với ứng dụng công nghiệp của bạn.

Thanh trượt NSK DHThanh trượt NSK DHThanh trượt NSK DHThanh trượt NSK DH

Đặc điểm kỹ thuật

Ký hiệu

Giải nghĩa

Tên model

DH



Kích thước

30



Chiều dài thanh ray (mm)

1200



Mã hình dạng khối trượt bi

AN

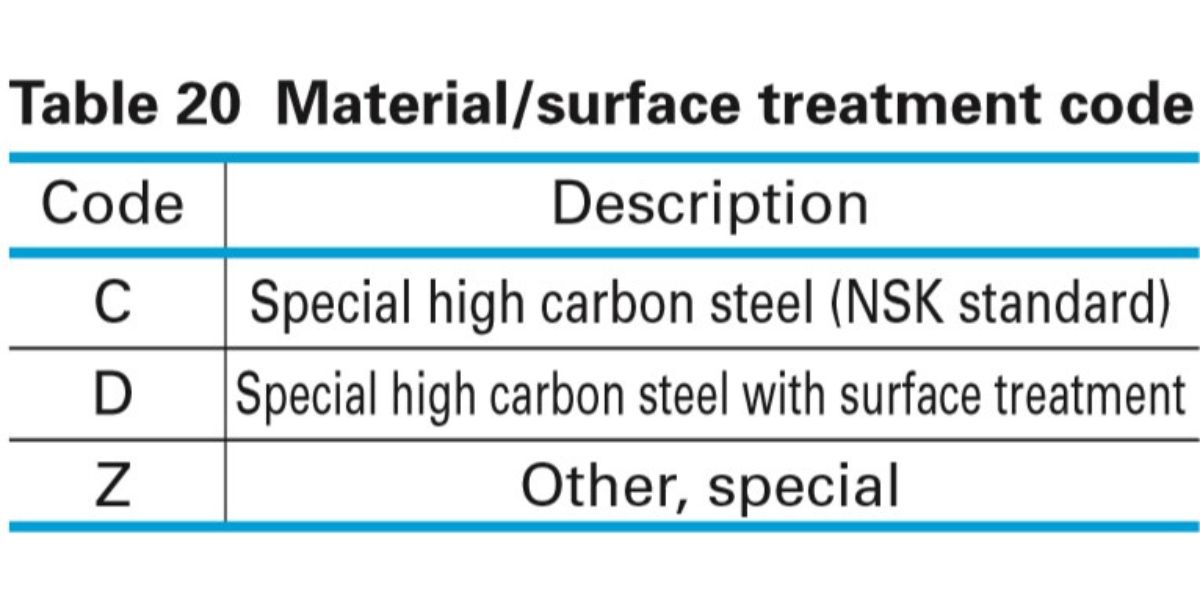

Mã xử lý vật thể/bề mặt



C

C: Thép cacbon cao đặc biệt

D: Thép cacbon cao đặc biệt có xử lý bề mặt

Z: Khác, đặc biệt

Số lượng khối trượt bi trên mỗi thanh trượt.

2



Số hiệu thiết kế.

-**

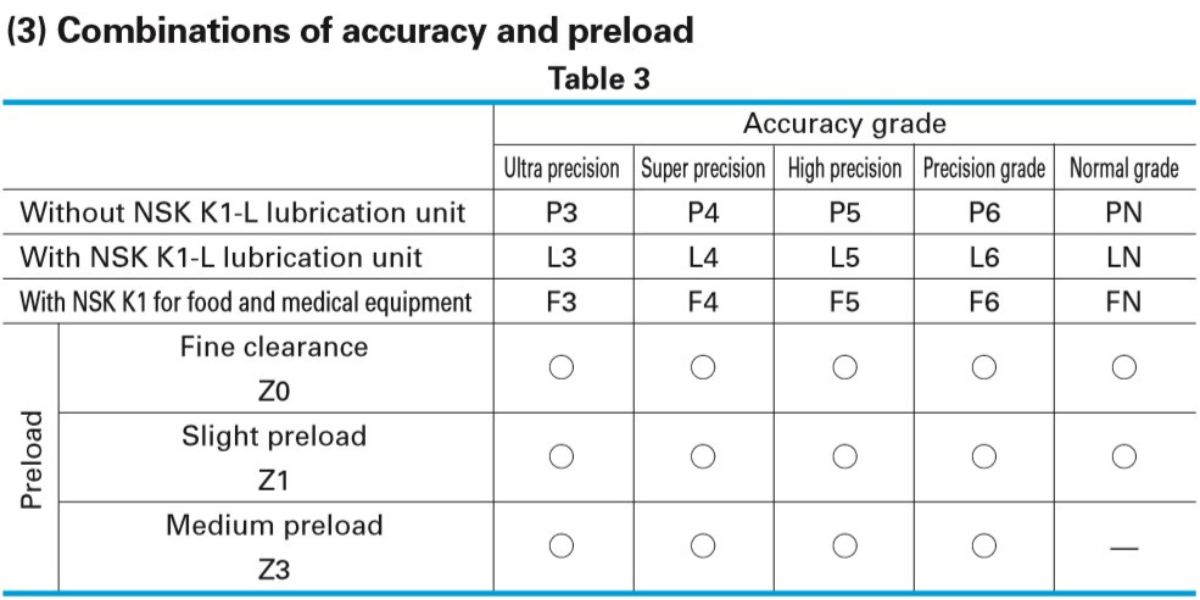

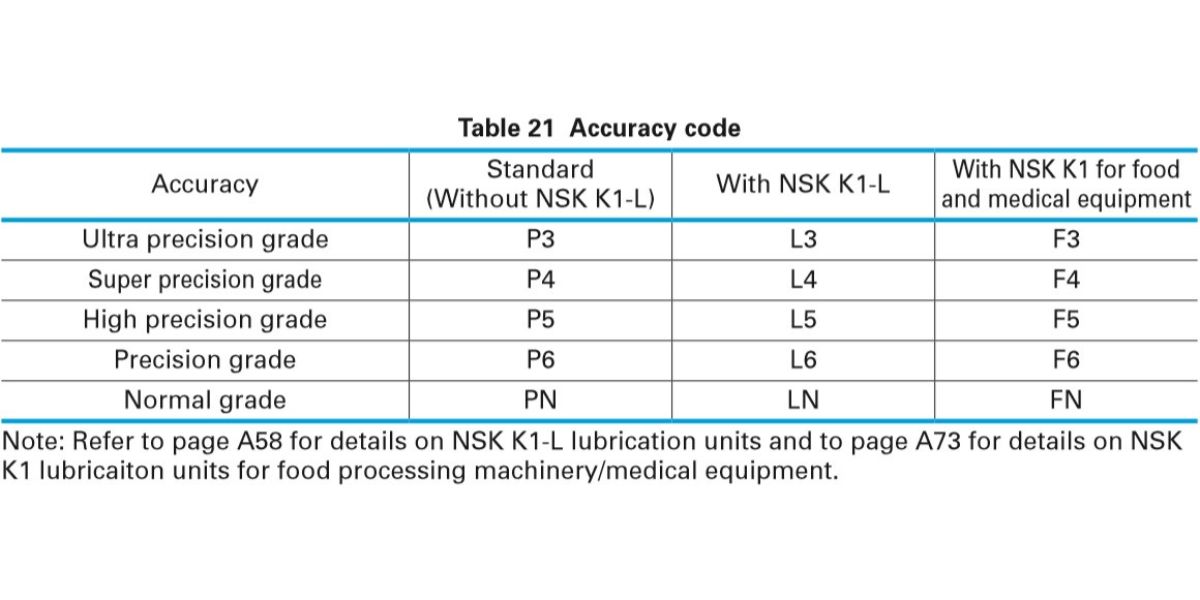

Mã độ chính xác

P5

  • Độ chính xác cao
  • P3, L3, F3: Độ chính xác cực cao
  • P4, L4, F4: Độ chính xác siêu cao
  • P5, L5, F5: Độ chính xác cao
  • P6, L6, F6: Độ chính xác tiêu chuẩn
  • PN, LN, FN: Độ chính xác thông thường

Mã tải trước

3

(Z3): Lực ép trước trung bình

Z1: Lực ép trước nhẹ

Z0: Khe hở nhỏ

Các ô trong bảng

O

Có sẵn

-

Không có
