Ray Trượt NSK DV

SKU: DV15
Thương hiệu: NSK
Đánh giá
0₫ Tiết kiệm:

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: NSK DV

2. Model: DV15, DV20, DV25, DV30, DV35, DV45, DV55.

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Nhật Bản

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Model:
Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Bảo hành dài lâu
Bảo hành dài lâu

Theo đúng chính sách

Ray trượt NSK DV, với thiết kế chống bụi tối ưu, khả năng chịu tải va đập vượt trội và độ chính xác tuyệt đối, không chỉ đảm bảo hoạt động trơn tru, êm ái mà còn kéo dài tuổi thọ cho máy móc thiết bị, góp phần nâng cao hiệu suất sản xuất. Hãy cùng Kỷ Nguyên Máy khám phá thanh trượt bi dòng DV.

Ray trượt NSK DV là gì?

Ray trượt NSK DV là dòng chống bụi cao, tải trọng cao, tuổi thọ cao, tự căn chỉnh. Thanh trượt đạn bạc NSK dòng DV có khả năng chịu tải va đập lớn và tuổi thọ gấp đôi so với các mô hình thông thường. Dòng DV dựa trên mô hình DV tiêu chuẩn, áp dụng xử lý nhiệt TF đặc biệt của NSK. Một xử lý nhiệt độc quyền được phát triển và nuôi dưỡng qua nhiều năm.

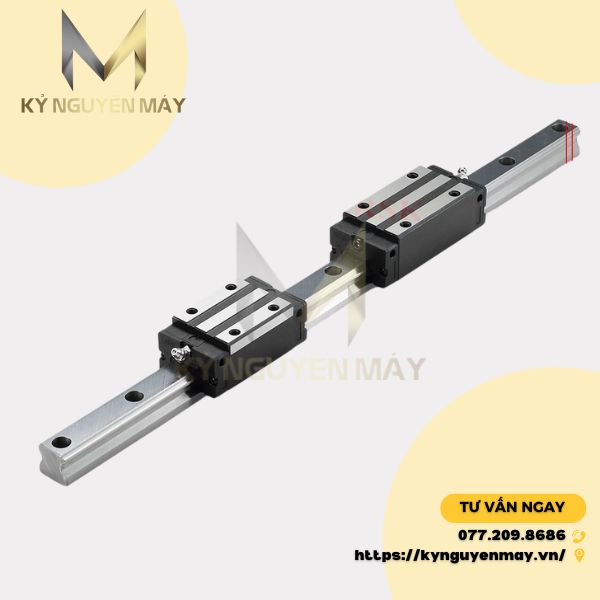

Thanh trượt NSK DV

Chiều dài tối đa ray trượt công nghiệp

Bảng chiều dài thanh trượt NSK DV dưới đây cung cấp thông tin chi tiết về các kích thước khác nhau của sản phẩm, giúp bạn dễ dàng lựa chọn sản phẩm phù hợp với ứng dụng của mình.

Dòng

Size

15

20

25

30

35

45

55

Vật liệu

DV

Thép cacbon cao đặc biệt

2000mm

3960mm

3960mm

4000mm

4000mm

3990mm

3960mm

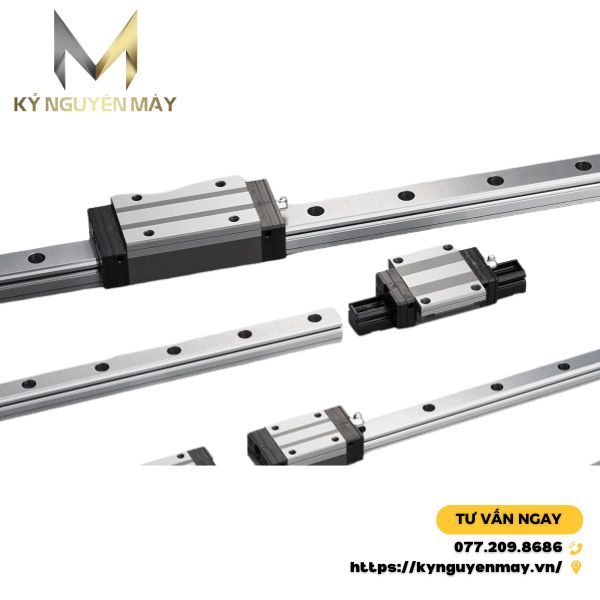

Thanh trượt NSK DV

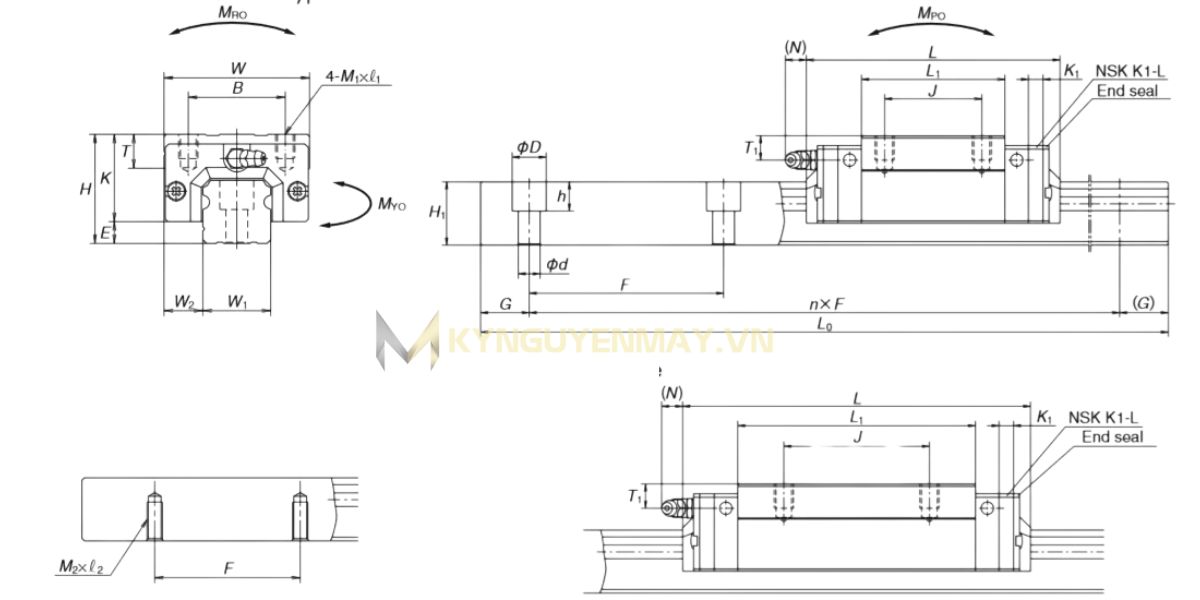

Catalog kỹ thuật ray trượt chịu lực NSK DV

Để lựa chọn và ứng dụng ray trượt chịu lực NSK DV một cách hiệu quả trong các hệ thống cơ khí, việc hiểu rõ về thông số kỹ thuật là vô cùng quan trọng. Thông số kỹ thuật sẽ cung cấp những thông tin chi tiết về kích thước, tải trọng, độ chính xác và các đặc tính khác của sản phẩm, giúp người dùng đưa ra quyết định chính xác nhất.

thanh trượt NSK DV

Model thanh trượt

Model con trượt

W1

H1

F

dxDxh

DV15

DV15AN

DV15BN DV15EM DV15GM

15

15

60

4.5x7.5x5.3

DV20

DV20AN

DV20BN DV20EM DV20GM

20

18

60

6x9.5x8.5

DV25

DV25AN

DV25BN DV25EM DV25GM DV25AL DV25BL

23

22

60

7x11x9

DV30

DV30AN

DV30BN DV30EM DE30GM DV30AL DV30BL

28

26

80

9x14x12

DV35

DV35AN

DV35BN DV35EM DV35GM DV35AL DV35BL

34

29

80

9x14x12

DV45

DV45AN

DV45BN DV45EM DV45GM DV45AL DV45BL

45

38

105

14x20x17

DV55

DV55AN

DV55BN DV55EM DV55GM DV55AL DV55BL

53

44

120

16x23x20

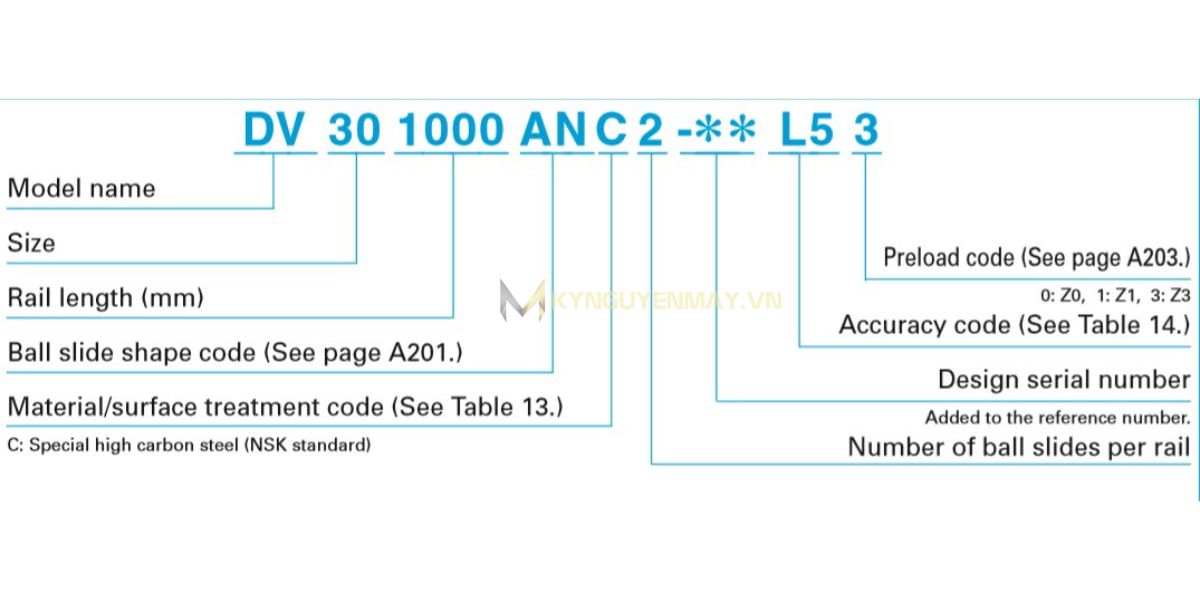

Giải thích các ký hiệu của ty trượt

Các ký hiệu trên ty trượt DV không chỉ là những con chữ và con số đơn thuần, mà còn là một ngôn ngữ kỹ thuật giúp chúng ta hiểu rõ về sản phẩm. Mỗi ký hiệu đều mang một ý nghĩa riêng biệt, thể hiện các thông số kỹ thuật quan trọng như kích thước, tải trọng, độ chính xác và vật liệu. Việc hiểu rõ các ký hiệu này sẽ giúp bạn lựa chọn đúng loại thanh trượt phù hợp với ứng dụng của mình, đảm bảo hiệu quả làm việc và tăng tuổi thọ cho thiết bị.

thanh trượt NSK DVthanh trượt NSK DVthanh trượt NSK DVthanh trượt NSK DV

Đặc điểm kỹ thuật

Ký hiệu

Giải nghĩa

Tên model

DV



Kích thước

30



Chiều dài thanh ray (mm)

1000



Mã hình dạng khối trượt bi

AN

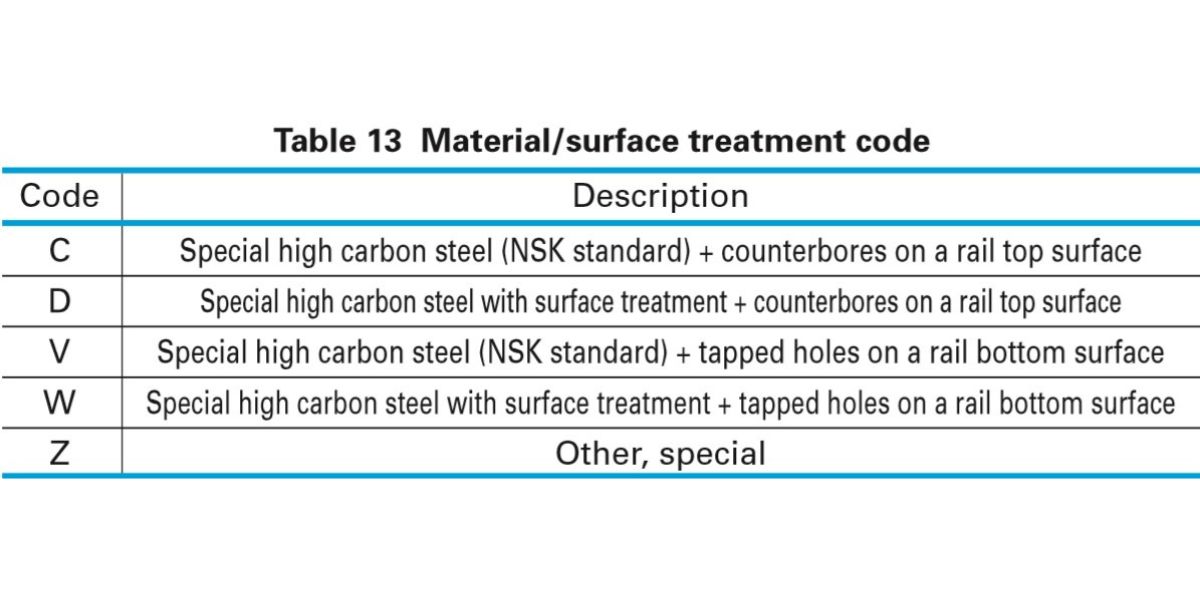

Mã xử lý vật thể/bề mặt



C

C: Thép cacbon cao đặc biệt (tiêu chuẩn NSK) với các lỗ chìm trên bề mặt trên của thanh ray.

D: Thép cacbon cao đặc biệt đã qua xử lý bề mặt với các lỗ chìm trên bề mặt trên của thanh ray.

V: Thép cacbon cao đặc biệt (tiêu chuẩn NSK) với các lỗ ren (tapped holes) trên bề mặt dưới của thanh ray.

W: Thép cacbon cao đặc biệt đã qua xử lý bề mặt với các lỗ ren trên bề mặt dưới của thanh ray.

Z: Khác, đặc biệt

Số lượng khối trượt bi trên mỗi thanh trượt.

2



Số hiệu thiết kế.

-**

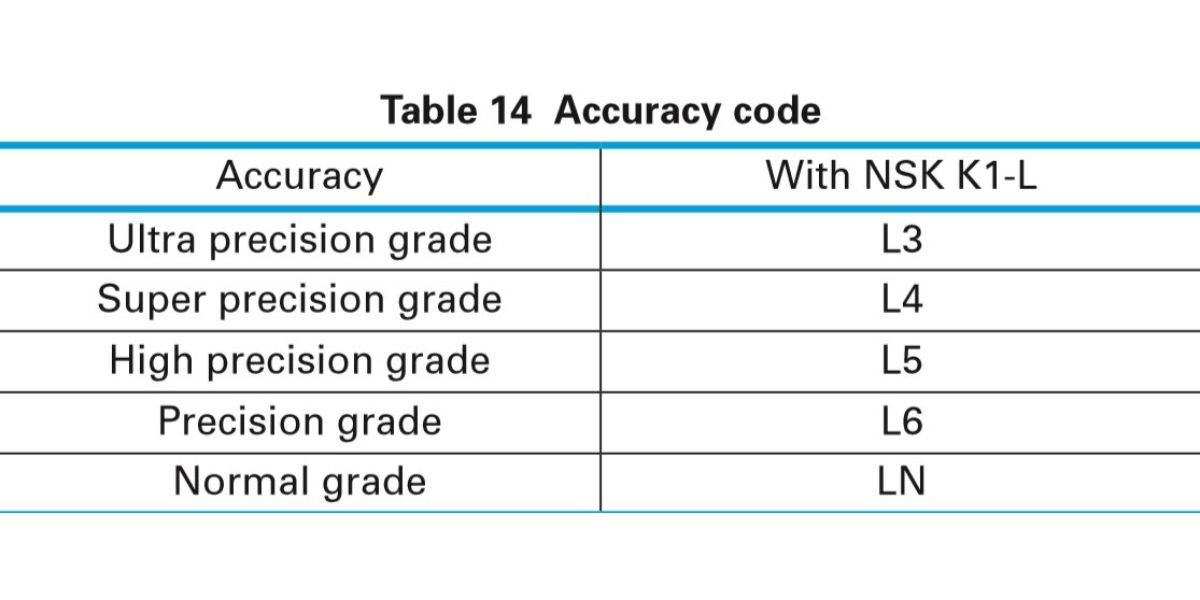

Mã độ chính xác

L5

Độ chính xác cao

  • P3, L3, F3: Độ chính xác cực cao
  • P4, L4, F4: Độ chính xác siêu cao
  • P5, L5, F5: Độ chính xác cao
  • P6, L6, F6: Độ chính xác tiêu chuẩn
  • PN, LN, FN: Độ chính xác thông thường

Mã tải trước

3

3 (Z3): Lực ép trước trung bình

Z1: Lực ép trước nhẹ

Z0: Khe hở nhỏ

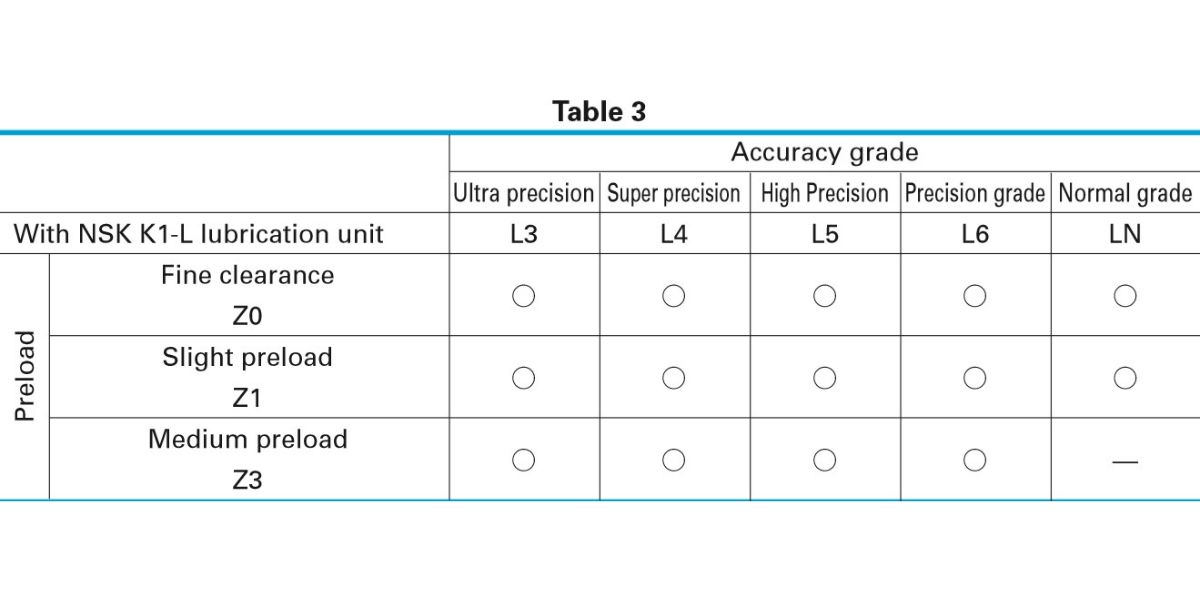

Các ô trong bảng

O

Có sẵn

-

Không có

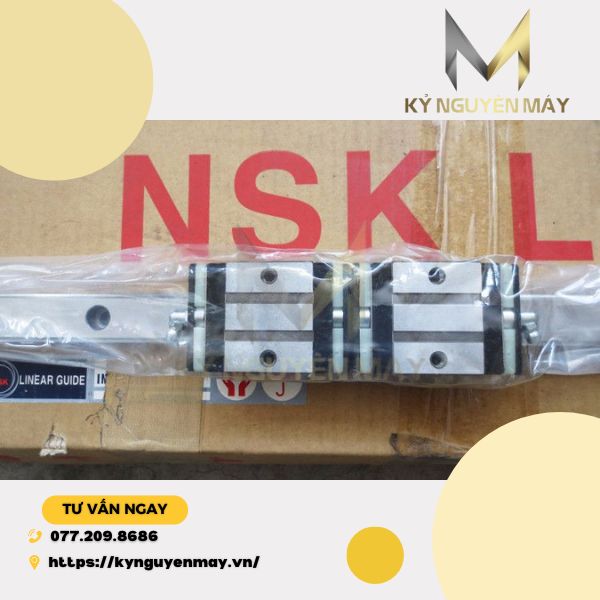

Thanh trượt NSK DV

Mua ray trượt NSK dòng DV uy tín, giá rẻ ở đâu?

Kỷ Nguyên Máy - Đối tác tin cậy cung cấp thanh trượt NSK DV. Với kinh nghiệm nhiều năm trong lĩnh vực cung cấp thiết bị công nghiệp, Kỷ Nguyên Máy tự hào là nhà phân phối uy tín các sản phẩm thanh trượt NSK DV.

Tại sao nên chọn chúng tôi?

  • Sản phẩm đa dạng, đáp ứng mọi nhu cầu của khách hàng
  • Đội ngũ kỹ thuật giàu kinh nghiệm, tư vấn nhiệt tình
  • Hệ thống kho hàng rộng lớn, đảm bảo giao hàng nhanh chóng
  • Chính sách bảo hành, hậu mãi chuyên nghiệp

Với thiết kế chống bụi tối ưu, khả năng chịu tải va đập vượt trội và độ chính xác tuyệt đối, ray trượt NSK DV đã và đang khẳng định vị thế là giải pháp hàng đầu cho các ứng dụng đòi hỏi độ tin cậy cao. Sản phẩm không chỉ giúp nâng cao hiệu suất và tuổi thọ của máy móc thiết bị mà còn góp phần giảm thiểu chi phí bảo trì. Đừng ngần ngại liên hệ 077.209.8686 để được tư vấn và báo giá tốt nhất!
