THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: H series
2. Model: H15, H20, H25, H30, H35, H45, H55
3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.
4. Xuất xứ: Hàn Quốc
5. Khả năng cung cấp hiện thời: 100 sản phẩm
Với thiết kế tỉ mỉ và chất lượng hàng đầu, thanh trượt H mang đến chuyển động thẳng mượt mà, ma sát thấp và tiếng ồn cực kỳ thấp. Sản phẩm lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao, đảm bảo hiệu suất làm việc ổn định và bền bỉ. Các thông tin chi tiết đang chờ bạn ở phía dưới. Hãy kéo xuống để khám phá ngay!

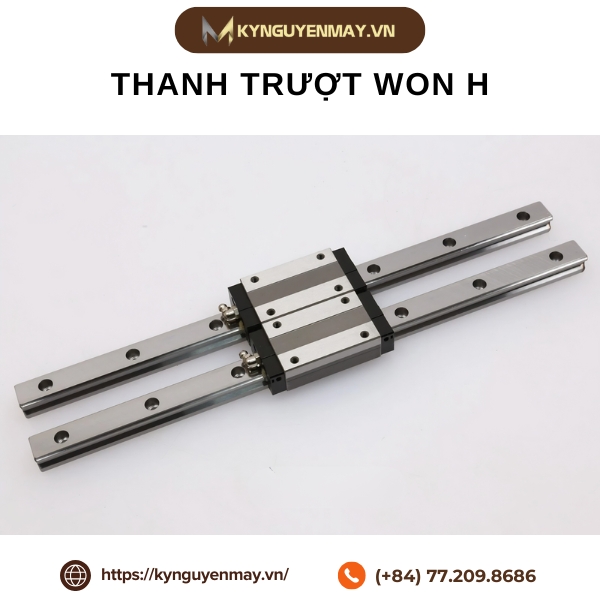

Thanh trượt H là thanh trượt dẫn hướng đến từ thương hiệu nổi tiếng của Hàn Quốc WON. Với dây chuyền sản xuất hiện đại, công nghệ cao, các sản phẩm thanh trượt đến từ WON luôn mang đến chất lượng vượt trội.
Ray trượt H kết hợp với con trượt WON tạo nên các bước tịnh tiến lên-xuống, trái-phải giúp cho máy móc, thiết bị nâng cao năng suất làm việc và gia tăng lợi ích kinh tế.
Thanh dẫn hướng H được thiết kế chỉn chu, đáp ứng được tiêu chuẩn chất lượng Quốc tế. Cấu tạo cơ bản của dòng ray trượt công nghiệp H cũng khá giống các loại thanh trượt vuông khác, bao gồm:
Mỗi bộ phận đóng vai trò và nhiệm vụ khác nhau, nhưng được liên kết với nhau chặt chẽ tạo nên hệ thống dẫn hướng hoàn chỉnh, hoạt động trơn tru và chính xác.
Ray trượt H mang đến sự đa dạng về kích thước với các mã sản phẩm H15, H20, H25, H30, H35, H45 và H55. Sự đa dạng này giúp khách hàng dễ dàng lựa chọn sản phẩm phù hợp với yêu cầu về tải trọng và không gian lắp đặt của ứng dụng. Dù bạn đang cần một giải pháp cho máy móc nhỏ gọn hay hệ thống công nghiệp lớn thì linh kiện này đều đáp ứng được.

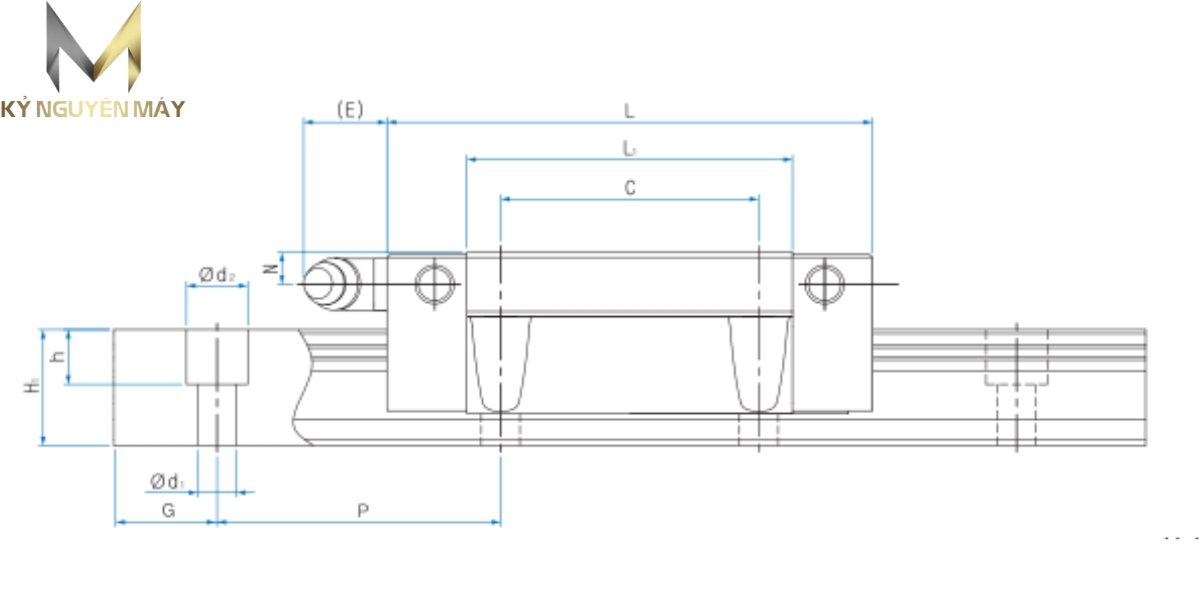

Bảng thông số kỹ thuật thanh trượt dẫn hướng H dưới đây sẽ giúp bạn có cái nhìn tổng quan về các sản phẩm của chúng tôi. Với độ chính xác cao, tải trọng lớn và khả năng chịu mài mòn tốt, thanh trượt ray H là lựa chọn hoàn hảo cho các ứng dụng trong máy CNC, robot công nghiệp và thiết bị tự động hóa. Hãy tham khảo bảng thông số để lựa chọn sản phẩm phù hợp nhất với nhu cầu của bạn.
|
Model thanh trượt |
Model con trượt |
W1 (+-0.005) |
H1 |
G |
P |
d1xd2xh |
CkN |
CokN |
|||
|
H-F/H-FL H-R/H-RL H-SF/H-SFL H-SR/H-SRL
|
H15F |
H15R |
H15SF |
H15SR |
15 |
13 |
20
|
60 |
4.5x7.5x5.3 |
12.6 |
16.2 |
|
H15FL |
H15RL |
H15SFL |
H15SRL |
14.3 |
19.3 |
||||||
|
H20F |
H20R |
H20SF |
H20SR |
20 |
16.5
|
6x9.5x8.5 |
18.3 |
23.9 |
|||
|
H20FL |
H20RL |
H20SFL |
H20SRL |
21.8 |
30.7 |
||||||
|
H25L |
H25R |
H25SF |
H25SR |
23 |
20 |
7x11x9 |
27.0 |
33.1 |
|||
|
H25FL |
H25RL |
H25SFL |
H25SRL |
32.8 |
43.6 |
||||||
|
H30L |
H30R |
H30SF |
H30SR |
28 |
26 |
80 |
9x14x12 |
50.4 |
57.1 |
||
|
H30FL |
H30RL |
H30SFL |
H30SRL |
60.3 |
73.6 |
||||||
|
H35L |
H35R |
H35SF |
H35SR |
34 |
29 |
67.0 |
74.6 |
||||
|
H35FL |
H35RL |
H35SFL |
H35SRL |
80.2 |
96.2 |
||||||
|
H45L |
H45R |
H45SF |
H45SR |
45 |
38 |
22.5 |
105 |
14x20x17 |
108.5 |
116.4 |
|
|
H45FL |
H45RL |
H45SFL |
H45SRL |
129.7 |
150.1 |
||||||
|
H55F |
H55R |
H55SF |
H55SR |
53 |
44 |
30 |
120 |
16x23x20 |
155.9 |
161.5 |
|
|
H55FL |
H55RL |
H55SFL |
H55SRL |
187.5 |
210.1 |
||||||

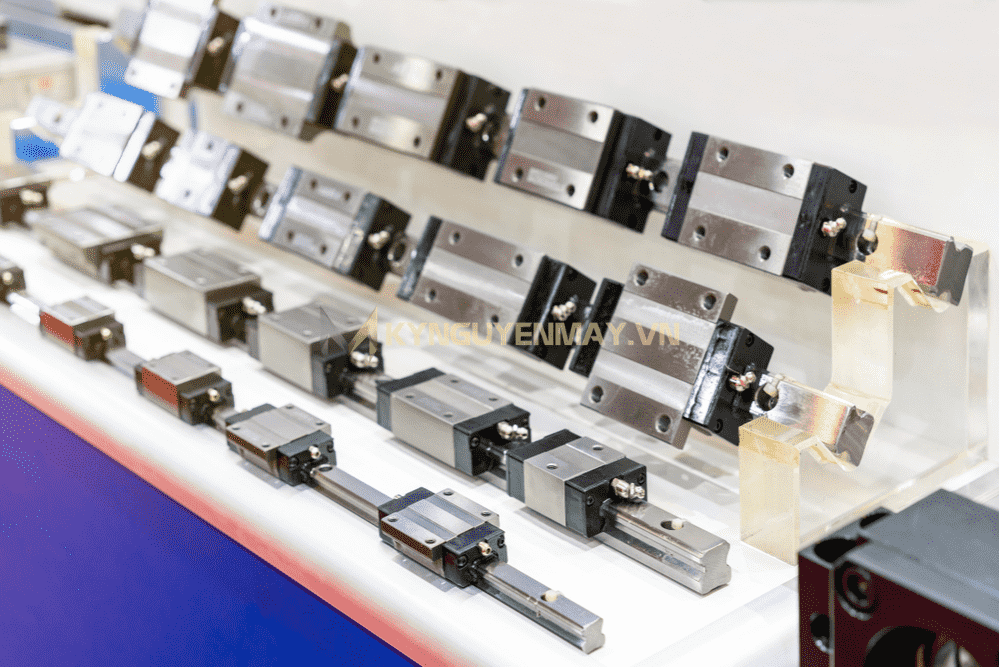

Với thiết kế đột phá, ray trượt bi H cho phép nhiều con trượt hoạt động độc lập trên cùng một hệ ray. Giải pháp thông minh này không chỉ tối ưu hóa không gian mà còn nâng cao hiệu suất làm việc, đáp ứng đa dạng các nhu cầu ứng dụng, từ quy mô nhỏ gọn đến các hệ thống công nghiệp lớn

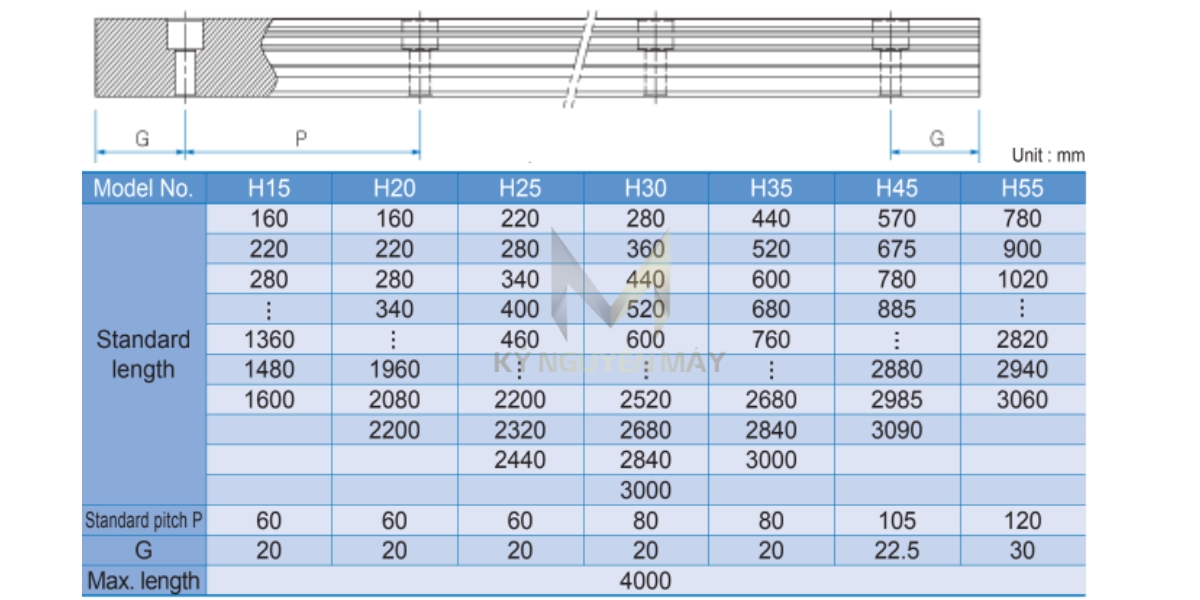

Để đảm bảo lựa chọn được ray trượt bạc đạn H phù hợp nhất với ứng dụng của bạn, việc tham khảo bảng chiều dài tiêu chuẩn là vô cùng cần thiết. Bảng thông số này cung cấp đầy đủ thông tin về các kích thước tiêu chuẩn của sản phẩm. Với những thông tin này, bạn có thể dễ dàng so sánh và lựa chọn sản phẩm có chiều dài phù hợp, đảm bảo hiệu suất và độ bền cho hệ thống của mình.

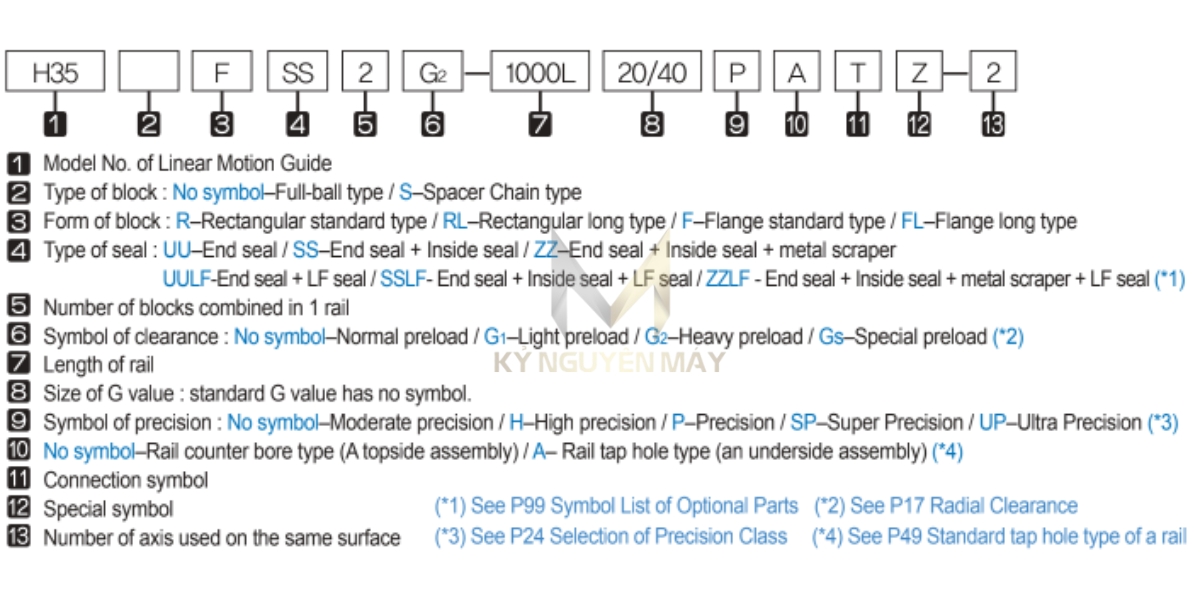

Thông qua bảng ký tự, bạn sẽ khám phá ra những bí mật ẩn chứa bên trong sản phẩm này. Hãy cùng chúng tôi tìm hiểu để lựa chọn được ray trượt phù hợp nhất cho dự án của bạn.
|
Đặc điểm kỹ thuật |
Ký hiệu |
Ý nghĩa |
|
Số model của Thanh dẫn chuyển động tuyến tính (Model No. of Linear Motion Guide) |
|
|
|
Loại khối(Type of block) |
|
|
|
Dạng khối (Form of block) |
|
|
|
Loại phớt (Type of seal) |
|
|
|
Số khối kết hợp trong 1 thanh ray(Number of blocks combined in 1 rail |
|
|
|
Ký hiệu khoảng hở(Symbol of clearance) |
|
|
|
Chiều dài thanh ray(Length of rail) |
|
|
|
Kích thước G (Size of G value) |
|
giá trị G bình thường |
|
Biểu tượng độ chính xác(Symbol of precision) |
|
|
|
|
|
|
|
Biểu tượng kết nối (Connection symbol) |
|
|
|
Biểu tượng đặc biệt(Special symbol) |
|
|
|
Số trục được sử dụng trên cùng một bề mặt(Number of axis used on the same surface) |
|
|
Được gia công bởi những kĩ thuật đặc biệt, thanh trượt cơ khí H có rât nhiều ưu điểm vượt trội như:
Nhờ những ưu điểm trên mà ray bi trượt H được ưa chuộng và sử dụng rộng rãi trong nhiều loại máy móc như:
Nên mua ty trượt H giá tốt, chất lượng tại Kỷ Nguyên Máy bởi chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao với giá cả cạnh tranh nhất thị trường.
Chúng tôi có hai chi nhánh chính là Đà Nẵng và Hà Nội.
Hãy liên hệ chúng tôi qua thông tin cuối bài để được tư vấn nhiệt tình, cung cấp thông tin và giúp bạn lựa chọn sản phẩm phù hợp nhất.
