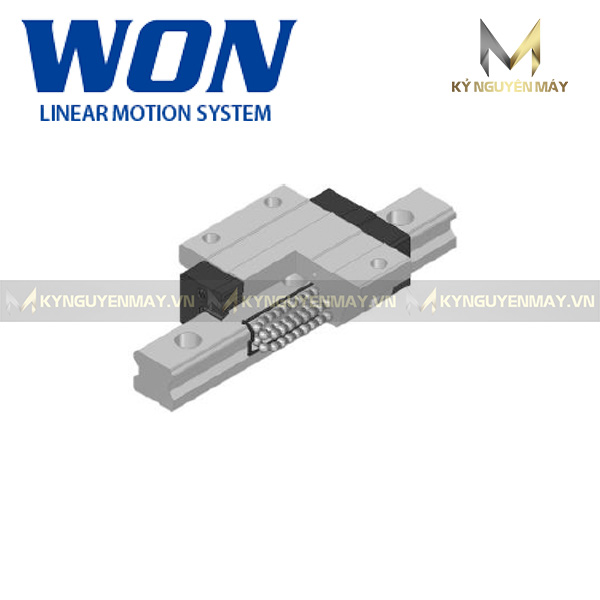

Thanh trượt WON HS

SKU: HS25

Thương hiệu: WON

Đánh giá

Liên hệ báo giá

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: HS Series

2. Model: HS25, HS30, HS35, HS45, HS55

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Hàn Quốc

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686

Giá bán trên website chưa bao gồm VAT, phí vận chuyển. Liên hệ để nhận báo giá trọn gói.

Hình thức thanh toán Kỷ Nguyên Máy

Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày

Giao nhanh toàn quốc

Hỗ trợ bảo hành trọn đời

Theo đúng chính sách

Mô tả
Chính sách đổi trả hàng
Chính sách vận chuyển
Đánh giá sản phẩm

Mô tả

Thanh trượt HS được ứng dụng rộng rãi trong công nghiệp. Nhờ độ bền và độ chính xác cao, nó là lựa chọn hoàn hảo cho các máy móc, thiết bị cần chuyển động trơn tru như máy CNC, robot. Bí mật về chất lượng và công nghệ của sản phẩm sẽ được hé lộ. Đừng bỏ lỡ chi tiết ở dưới bài.

Thanh trượt HS là gì?

Thanh trượt HS là linh kiện cơ khí làm từ thép cao cấp, có độ cứng cao. Đây là thanh trượt dẫn hướng đến từ thương hiệu nổi tiếng của Hàn Quốc WON. Với dây chuyền sản xuất hiện đại, công nghệ cao, các sản phẩm thanh trượt WON luôn mang đến chất lượng vượt trội.

Sản phẩm chịu được tải trọng lớn theo nhiều hướng, đảm bảo chuyển động chính xác và ổn định cho các thiết bị.

Tìm hiểu cấu tạo ray bi trượt HS

Ray bi trượt HS được thiết kế chỉn chu, đáp ứng được tiêu chuẩn chất lượng Quốc tế. Cấu tạo cơ bản của dòng ray bi trượt HS Series cũng khá giống các loại thanh trượt vuông khác, bao gồm:

Chịu tải đồng đều theo 4 hướng chính (trên, dưới, trái, phải)
Miếng đệm đóng vai trò như một túi chất bôi trơn, kéo dài tuổi thọ cho thanh trượt.

Mỗi bộ phận đóng vai trò và nhiệm vụ khác nhau, nhưng được liên kết với nhau chặt chẽ tạo nên hệ thống dẫn hướng hoàn chỉnh, hoạt động trơn tru và chính xác.

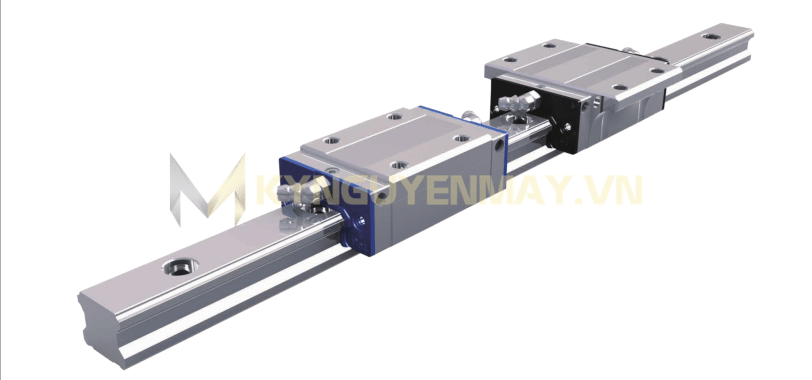

Thanh trượt HS

Mã ray trượt chịu lực HS

Với các mã sản phẩm chính là HS25, HS30, HS35, HS45, HS55. Ray trượt chịu lực HS mang đến sự linh hoạt cao trong ứng dụng. Tùy thuộc vào tải trọng và không gian lắp đặt, người dùng có thể lựa chọn sản phẩm có đường kính phù hợp. Từ các thiết bị nhỏ gọn đến các máy móc công nghiệp, HS đều đáp ứng được yêu cầu về độ chính xác và độ bền.

Tính năng ray trượt cơ khí HS

Được gia công bởi những kĩ thuật đặc biệt, ray trượt cơ khí HS có rất nhiều ưu điểm vượt trội như:

Độ cứng cao nhờ chất liệu thép cao cấp, chịu được tải trọng lớn trên cả 4 hướng lên - xuống, trái - phải
Độ bền cực tốt, chống han gỉ, ăn mòn
Có thể hoạt động ở tốc độ cao mà vẫn giữ được độ chính xác, không gặp bất cứ khó khăn nào
Hạn chế ma sát
Dễ dàng thay thế, lắp đặt và bảo dưỡng

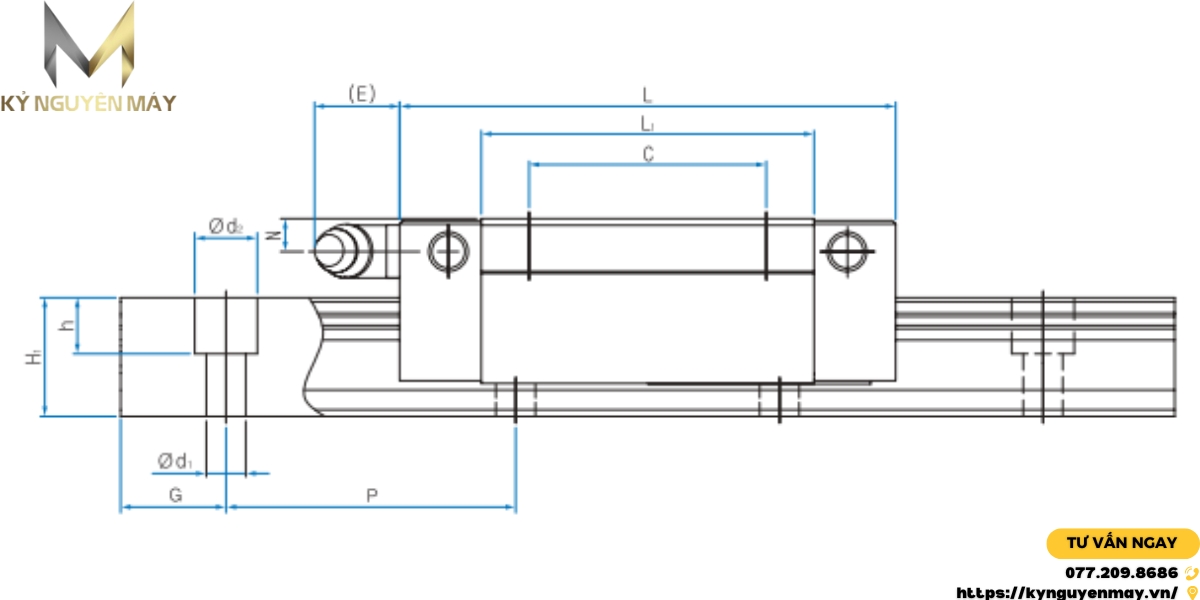

Thông số kỹ thuật thanh ray trượt bi HS

Bảng thông số kỹ thuật của thanh ray trượt bi HS chính là "bản đồ" giúp bạn khám phá chi tiết về sản phẩm. Tại đây, bạn sẽ tìm thấy tất cả những thông tin quan trọng như kích thước, tải trọng và các đặc tính kỹ thuật khác. Việc hiểu rõ bảng thông số này sẽ giúp bạn hình dung rõ hơn về khả năng hoạt động và ứng dụng của thanh trượt HS.

Model thanh trượt	Model con trượt		W1 +-0.005	H1	G	P	d1xd2xh
HS-R/HS-RL	HS25R	HS25SR	23	20	20	60	7x11x9
HS-SR/HS-SRL	HS25RL	HS25SRL
	HS30R	HS30SR	28	25.1		80	9x14x14.1
	HS30RL	HS30SRL
	HS35R	HS35SR	34	27		80	9x14x13
	HS35RL	HS35SRL
		HS45SR	45	32	22.5	105	14x20x17
		HS45SRL
		HS55SR	53	38	30	120	16x23x20
		HS55SRL

Tính tương thích cao giữa các con trượt, hệ thống ray thống nhất và chiều dài tối đa 4m đảm bảo sự ổn định và độ tin cậy trong hoạt động. Việc thay thế các con trượt hỏng hóc trở nên nhanh chóng và dễ dàng, giúp giảm thiểu thời gian ngừng máy và tăng hiệu suất sản xuất.

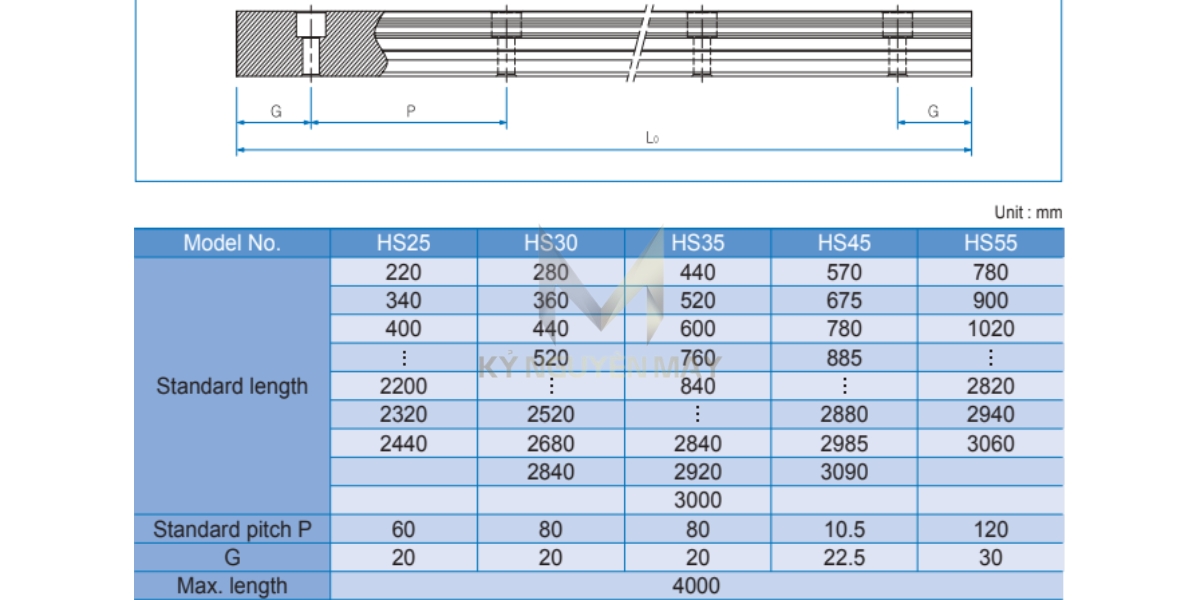

Chiều dài tiêu chuẩn của thanh ray trượt chịu lực HS

Quá trình thiết kế và lắp ráp máy móc sẽ trở nên thuận tiện hơn rất nhiều khi bạn có trong tay bảng chiều dài tiêu chuẩn của thanh ray trượt HS. Bảng thông số này sẽ giúp bạn xác định chính xác kích thước thanh trượt cần thiết, từ đó tính toán và bố trí các thành phần khác trong hệ thống một cách hiệu quả.

Thanh trượt HS

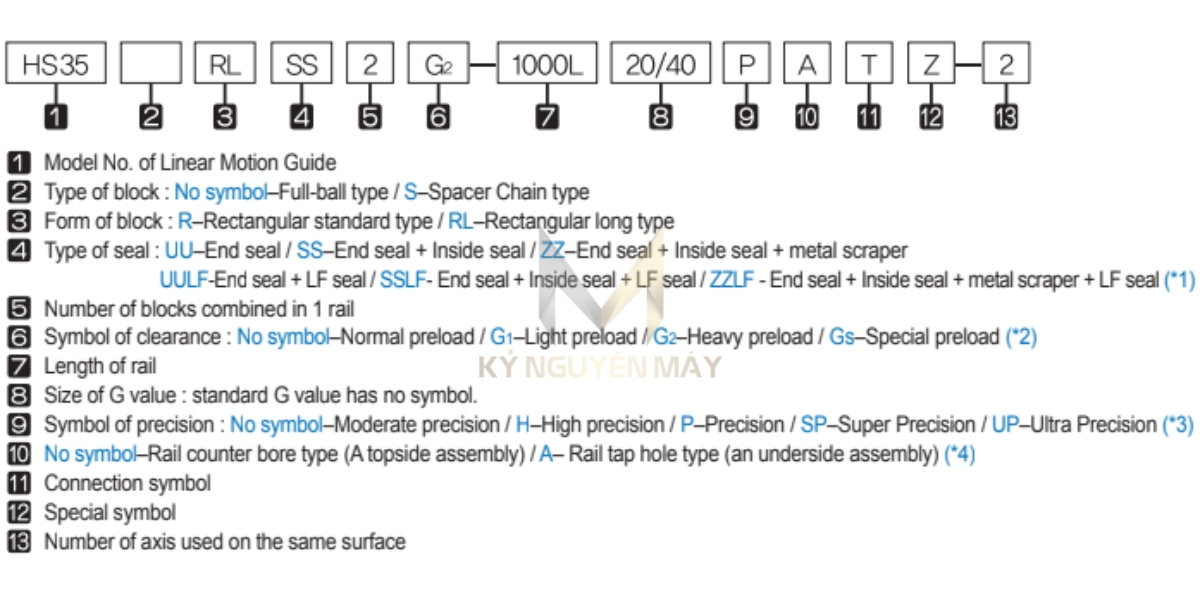

Ý nghĩa các ký tự thanh trượt ray HS

Trong quá trình sử dụng và bảo trì, việc xác định chính xác thông tin của thanh trượt ray HS là điều cần thiết để tiến hành thay thế hoặc sửa chữa. Bảng ký tự dưới đây chứa đựng các thông số kỹ thuật quan trọng, giúp bạn tìm kiếm linh kiện thay thế phù hợp và đảm bảo rằng thanh trượt mới hoạt động hiệu quả như cũ.

Thanh trượt HS

Đặc điểm kỹ thuật	Ký hiệu	Lưu ý
Số hiệu mẫu của Thanh dẫn chuyển động tuyến tính ( Model No. of Linear Motion Guide)
Loại khối(Type of block)	No symbol S	Loại bi toàn phần Loại xích đệm
Dạng khối (Form of block)	R RL	Loại chữ nhật bình thường Loại hình chữ nhật dài
Loại phớt (Type of seal)	UU SS ZZ UULF SSLF ZZLF	Phớt đầu Phớt đầu + Phớt bên trong Phớt đầu + Phớt bên trong + Thanh gạt kim loại Phớt đầu + Phớt LF Phớt đầu + Phớt bên trong + Phớt LF Phớt đầu + Phớt bên trong + Thanh gạt kim loại + Phớt LF
Số khối kết hợp trong 1 thanh ray(Number of blocks combined in 1 rail)
Ký hiệu khoảng hở(Symbol of clearance)	No symbol G1 G2 G	Tải trước thông thường Tải trước nhẹ Tải trước nặng Tải trước đặc biệt
Chiều dài thanh ray(Length of rail)
Kích thước G (Size of G value)		Giá trị G tiêu chuẩn không có ký hiệu.
Biểu tượng độ chính xác(Symbol of precision)	No symbol H P SP UP	Độ chính xác vừa phải Độ chính xác cao Độ chính xác Độ chính xác cực cao Độ chính xác cực cao
Loại lỗ khoan đối diện ray (Lắp ráp mặt trên)- Không có biểu tượng (No symbol–Rail counter bore type (A topside assembly)	A	Kiểu lỗ ren ray
Biểu tượng kết nối (Connection symbol)
Biểu tượng đặc biệt(Special symbol)
Số trục được sử dụng trên cùng một bề mặt(Number of axis used on the same surface)

Ứng dụng quan trọng của trục dẫn hướng HS

Trục dẫn hướng HS được sử dụng trong các nhà máy cơ khí hay ngành công nghiệp nhẹ, nặng vì những tính năng ưu việt giúp người dùng dễ sử dụng mà mang lại năng suất cao. Những ứng dụng đặc trưng của dòng ray trượt WON HS Series là:

Sử dụng trong máy cơ khí cỡ lớn chịu tải cao
Máy CNC cơ khí
Máy gỗ công nghiệp nặng
Máy CNC gỗ hay các Plasma

Mua ty trượt HS giá tốt tại KYNGUYENMAY.VN

Ty trượt HS có những ưu điểm nổi bật và ứng dụng rộng rãi tại thiết bị, máy móc trong các ngành cơ khí, công nghiệp. Vì độ phủ sóng và mức độ sử dụng ngày càng nhiều nên lựa chọn sản phẩm chính hãng và xuất xứ rõ ràng là một điều quan trọng.

Kỷ Nguyên Máy là lựa chọn hàng đầu cho việc lựa chọn hàng chính hãng 100%, chất cao, giá rẻ và giấy tờ xuất xứ, giấy chứng nhận rõ ràng.

Hãy liên hệ ngay với chúng tôi để được tư vấn miễn phí và nhiệt tình, cung cấp cho bạn thông tin sản phẩm và cả thông số kỹ thuật sản phẩm để bạn dễ dàng lựa chọn linh kiện phù hợp cho máy móc, thiết bị của bạn.
