Thanh trượt WON M

SKU: M5

Thương hiệu: WON

Đánh giá

Liên hệ

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: M Series

2. Model: M5, M7, M9, M12, MT12, M15, MT15, M20

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Hàn Quốc

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686

Hình thức thanh toán Kỷ Nguyên Máy

Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày

Giao nhanh toàn quốc

Bảo hành dài lâu

Theo đúng chính sách

Mô tả
Chính sách thanh toán
Chính sách vận chuyển
Đánh giá sản phẩm

Mô tả

Thanh trượt M là một linh kiện cơ khí mini có độ cứng cao nhờ chất liệu thép cao cấp. Nó có khả năng chịu lực lớn theo mọi hướng, đảm bảo chuyển động ổn định và chính xác trong các thiết bị. Muốn biết chính xác sản phẩm này có gì đặc biệt? Hãy kéo xuống dưới.

Tìm hiểu thanh trượt M

Thanh trượt M là một loại thanh trượt tuyến tính mini có tiết diện hình chữ nhật, được làm từ thép hợp kim cao cấp. Với khả năng chịu tải trọng lớn theo mọi hướng, thanh trượt M được ứng dụng rộng rãi trong các máy công cụ CNC, máy đóng gói và các thiết bị tự động hóa khác.

Ty trượt M là thanh trượt dẫn hướng đến từ thương hiệu nổi tiếng của Hàn Quốc WON. Với dây chuyền sản xuất hiện đại, công nghệ cao, các sản phẩm thanh trượt đến từ WON luôn mang đến chất lượng vượt trội.

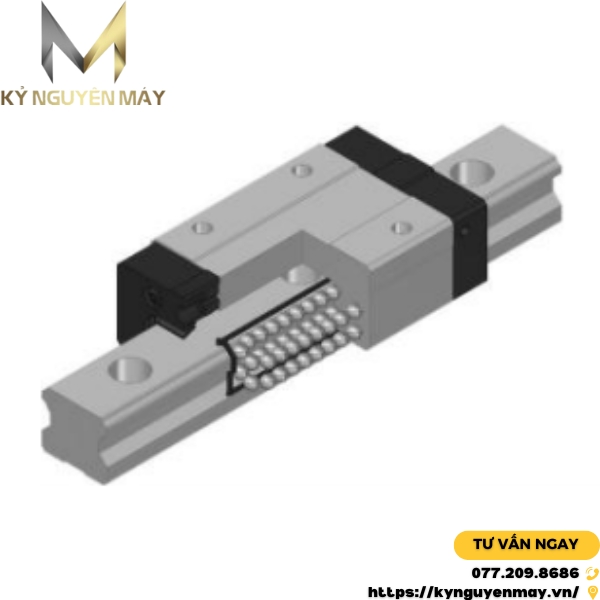

Thanh trượt M

Cấu tạo thanh ray trượt M

Thanh ray trượt M được thiết kế chỉn chu, đáp ứng được tiêu chuẩn chất lượng Quốc tế. Cấu tạo cơ bản của linh kiện này cũng khá giống các loại thanh trượt vuông khác, bao gồm:

Có khả năng chịu tải đều trên cả 4 hướng: lên, xuống, trái, phải
Hình dạng vòm gothic giữa thanh ray và bi trượt giúp tăng cường độ cứng và khả năng chịu tải của ray trượt, đồng thời giảm ma sát và tiếng ồn khi hoạt động.

Mỗi bộ phận đóng vai trò và nhiệm vụ khác nhau, nhưng được liên kết với nhau chặt chẽ tạo nên hệ thống dẫn hướng hoàn chỉnh, hoạt động trơn tru và chính xác.

Mã sản phẩm thanh dẫn hướng M

Để đáp ứng đa dạng nhu cầu của khách hàng, dòng sản phẩm thanh dẫn hướng M cung cấp các mã sản phẩm M5, M7, M9, M12, MT12, M15, MT15 và M20 với đường kính tương ứng. Sự đa dạng về kích thước này giúp khách hàng dễ dàng tìm thấy giải pháp phù hợp nhất cho từng ứng dụng cụ thể, từ các thiết bị nhỏ gọn đến các máy móc công nghiệp.

Ưu điểm của ray trượt chịu tải M

Được gia công bởi những kĩ thuật đặc biệt, ray trượt chịu tải M có rất nhiều ưu điểm vượt trội như:

Độ cứng cao nhờ chất liệu thép cao cấp, chịu được tải trọng lớn trên cả 4 hướng lên - xuống, trái - phải
Độ bền cực tốt, chống han gỉ, ăn mòn
Có thể hoạt động ở tốc độ cao mà vẫn giữ được độ chính xác, không gặp bất cứ khó khăn nào
Hạn chế ma sát
Dễ dàng thay thế, lắp đặt và bảo dưỡng

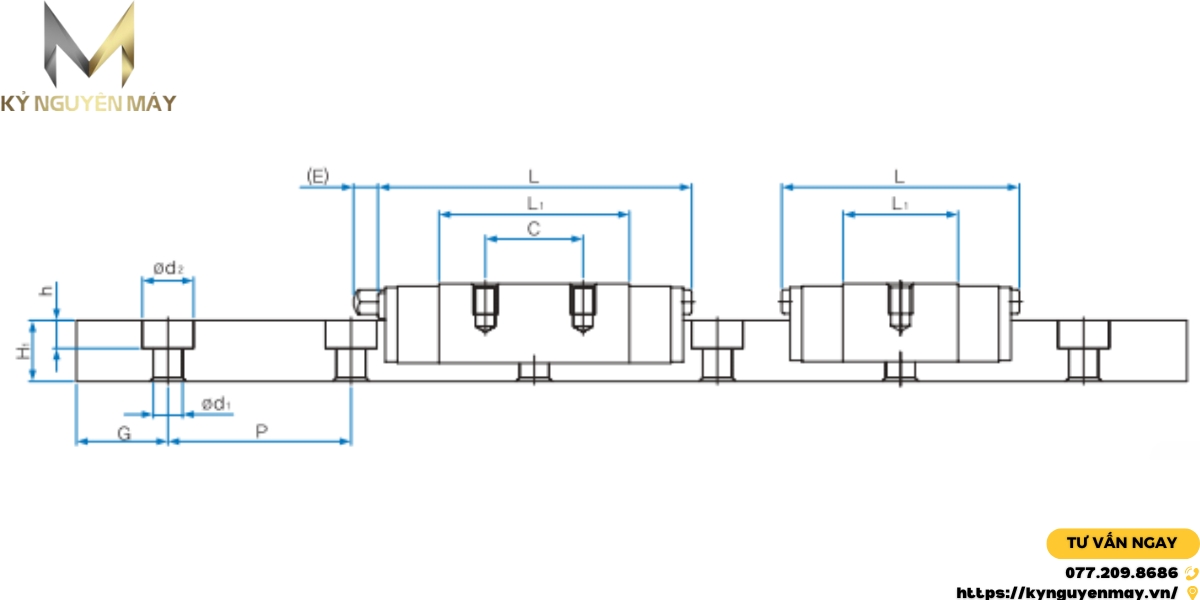

Thông số kỹ thuật ray dẫn hướng M

Quá trình lựa chọn ray dẫn hướng M sẽ trở nên dễ dàng và hiệu quả hơn khi bạn có trong tay bảng thông số kỹ thuật chi tiết. Bằng cách so sánh các thông số kỹ thuật của các sản phẩm khác nhau, bạn có thể dễ dàng tìm ra sản phẩm phù hợp nhất với yêu cầu về tải trọng, độ chính xác và môi trường làm việc của ứng dụng.

Thanh trượt M

Model thanh trượt	Model con trượt	W1	H1	G	P	d1xd2xh
M5	M5C	0 5 -0.02	3.7	5	15	2.4x3.6x0.8
	M5N
	M5NA
M7	M7C	0 7 -0.02	5	5	15	2.4x4.2x2.3
	M7N
	M7L
	M7LA
M9	M9C	0 9 -0.02	6	7.5	20	3.5x6x3.5
	M9N
	M9L
	M9LA
M12	M12C	0 12 -0.025	8	10	25	3.5x6.5x4.5
	M12N
	M12L
M15	M15C	0 15 -0.025	10	15	40	3.5x6.5x4.5
	M15N
	M15L
M20	M20C	0 20 -0.03	11	20	60	6x9.5x5.5
	M20N
	M20L

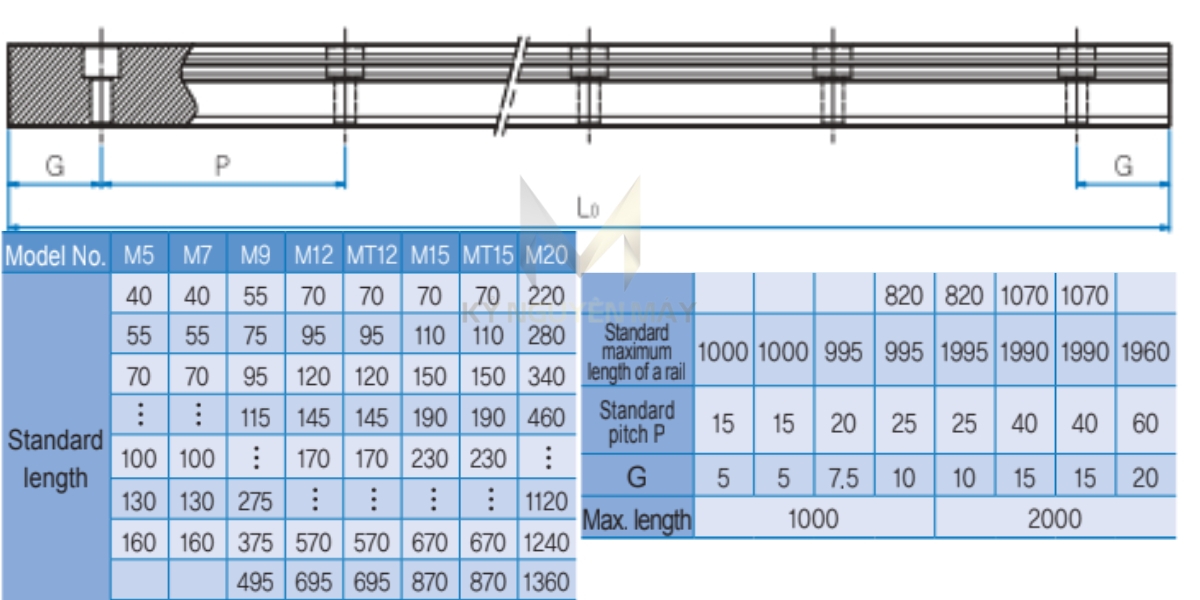

Chiều dài tiêu chuẩn của ray trượt bạc đạn M

Bảng chiều dài tiêu chuẩn của thanh trượt M chính là "bản đồ" giúp bạn định vị kích thước sản phẩm một cách nhanh chóng và chính xác. Tại đây, bạn sẽ tìm thấy danh sách các chiều dài tiêu chuẩn có sẵn, cùng với các thông số kỹ thuật đi kèm. Việc tham khảo bảng này sẽ giúp bạn hình dung rõ hơn về kích thước thực tế của thanh trượt và lựa chọn sản phẩm phù hợp với nhu cầu của mình.

Thanh trượt M

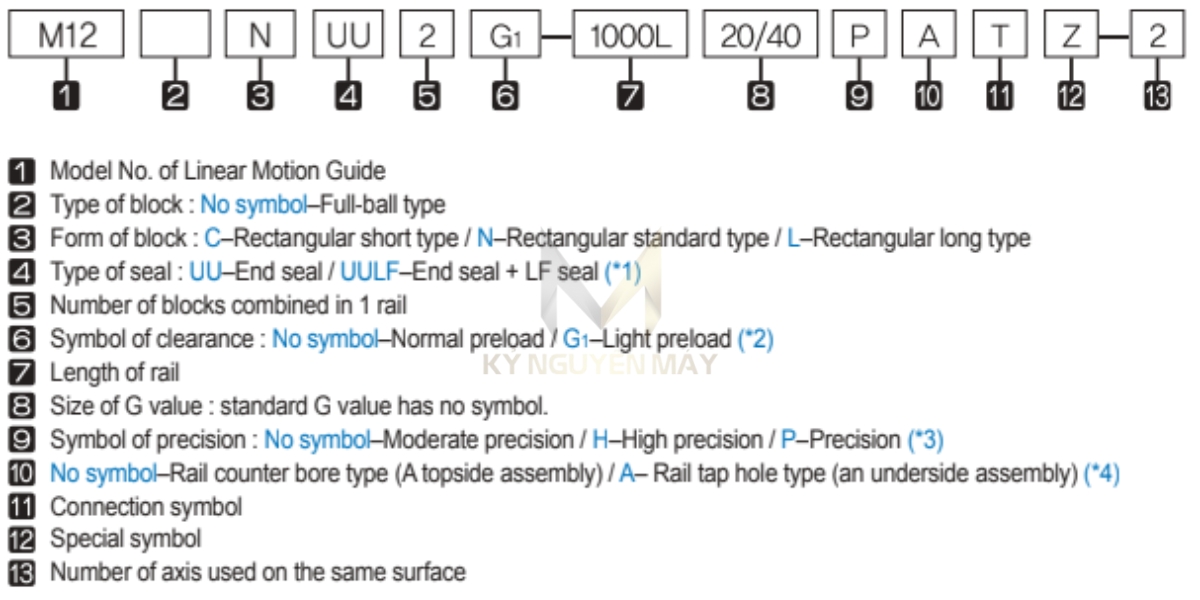

Ý nghĩa các ký tự thanh trượt bi M

Bảng ký tự trên thanh trượt bi M chính là "bản danh thiếp" của sản phẩm, cung cấp những thông tin cơ bản và quan trọng nhất về thanh trượt. Bằng cách đọc và hiểu bảng ký tự này, bạn sẽ có cái nhìn tổng quan về cấu tạo, chức năng và cách sử dụng của thanh trượt.

Thanh trượt M

Đặc điểm kỹ thuật	Ký hiệu	Lưu ý
Số hiệu mẫu của Thanh dẫn chuyển động tuyến tính ( Model No. of Linear Motion Guide)
Loại khối(Type of block)	No symbol	Loại bi toàn phần
Dạng khối (Form of block)	C N	Loại hình chữ nhật ngắn Loại hình chữ nhật dài
Loại phớt (Type of seal)	UU UULF	Phớt cuối Phớt cuối + phớt LF
Số khối kết hợp trong 1 thanh ray(Number of blocks combined in 1 rail)
Ký hiệu khoảng hở(Symbol of clearance)	No symbol G1	Tải trước bình thường Tải trước nhẹ
Chiều dài thanh ray(Length of rail)
Kích thước G (Size of G value)		Giá trị G tiêu chuẩn không có ký hiệu.
Biểu tượng độ chính xác(Symbol of precision)	No symbol H P	Độ chính xác vừa phải Độ chính xác cao Độ chính xác
	No symbol A	Loại lỗ khoan đối diện ray (Lắp ráp mặt trên) Loại lỗ ren ray (lắp ráp mặt dưới)
Biểu tượng kết nối (Connection symbol)
Biểu tượng đặc biệt(Special symbol)
Số trục được sử dụng trên cùng một bề mặt(Number of axis used on the same surface)

Những ứng dụng của thanh trượt dẫn hướng M

Nhờ những ưu điểm trên mà thanh trượt dẫn hướng M được ưa chuộng và sử dụng rộng rãi trong nhiều loại máy móc như:

Các loại máy CNC
Thiết bị y tế
Robot tự động
Thiết bị băng chuyền
Robot tự động

Mua trục dẫn hướng M giá tốt, chất lượng cao tại Kỷ Nguyên Máy

Kỷ Nguyên Máy là một trong những địa chỉ uy tín cung cấp các loại trục dẫn hướng, đặc biệt là trục dẫn hướng M với chất lượng cao và giá cả cạnh tranh.

Tại sao nên chọn trục dẫn hướng M của Kỷ Nguyên Máy?

Chất lượng đảm bảo
Đa dạng mẫu mã, kích thước
Giá cả cạnh tranh
Dịch vụ chuyên nghiệp

Nếu bạn đang có ý định mua sản phẩm trục dẫn hướng M thì Kỷ Nguyên Máy là nơi chuyên cung cấp các sản phẩm chính hãng, có giấy tờ chứng nhận rõ ràng, bảo hành lên tới 12 tháng.

Hãy gọi đến với chúng tôi để được về thông tin, thông số kỹ thuật của sản phẩm, cũng như các chương trình ưu đãi, giúp quý khách lựa chọn sản phẩm phù hợp với thiết bị, máy móc của mình.
