Thanh trượt WON R

SKU: (Đang cập nhật...)
Thương hiệu: WON
Đánh giá
0₫ Tiết kiệm:
Tình trạng: Còn hàng

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: R Series

2. Model: R35, R45, R55

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Hàn Quốc

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Mã sản phẩm:
Gọi điện để được tư vấn: 077. 209. 8686
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy

Thanh trượt R được thiết kế để hoạt động trơn tru và chính xác, ngay cả ở tốc độ cao. Nhờ khả năng hạn chế ma sát, thanh ray trượt chịu lực này giảm thiểu sự hao mòn và tăng tuổi thọ của các bộ phận khác trong hệ thống. Điều này giúp cải thiện hiệu suất làm việc của máy móc và thiết bị, đồng thời giảm thiểu chi phí bảo trì. Những điều thú vị đang chờ bạn khám phá ở phần tiếp theo.

Tìm hiểu thanh trượt bạc đạn R

Thanh trượt bạc đạn R là một loại linh kiện cơ khí được chế tạo từ thép cao cấp, sở hữu độ cứng và khả năng chịu tải vượt trội. Thanh trượt dẫn hướng đến từ thương hiệu nổi tiếng của Hàn Quốc WON, với dây chuyền sản xuất hiện đại, công nghệ cao, các sản phẩm thanh trượt đến từ WON luôn mang đến chất lượng vượt trội.

Thanh trượt bạc đạn R kết hợp với con trượt WON tạo nên các bước tịnh tiến lên-xuống, trái-phải giúp cho máy móc, thiết bị nâng cao năng suất làm việc và gia tăng lợi ích kinh tế.

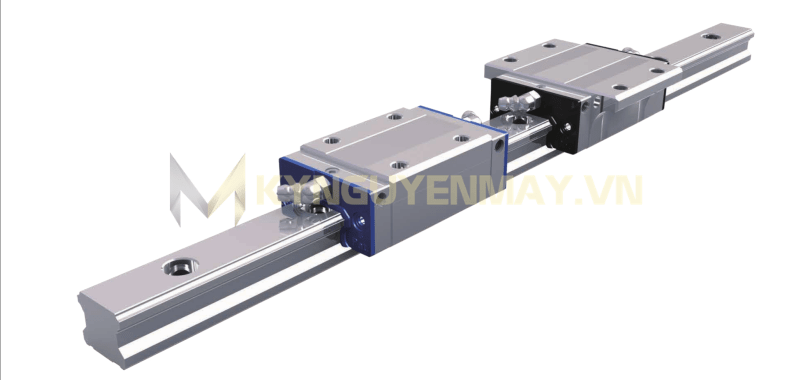

Thanh trượt bạc đạn R

Cấu tạo của thanh trượt ổ bi R

Thanh trượt ổ bi R là một cơ cấu dẫn hướng tuyến tính, thân ray có các rãnh định hướng giúp con trượt di chuyển trên các rãnh này. Thân ray thường được làm bằng thép hợp kim, được gia công chính xác để đảm bảo độ thẳng hàng và độ đồng tâm cao. Nhờ cấu tạo này, thanh trượt ổ bi R đảm bảo chuyển động tuyến tính mượt mà, chính xác, tốc độ cao và tuổi thọ dài, đáp ứng yêu cầu ngày càng cao về khả năng chịu tải của các ứng dụng công nghiệp hiện đại.

Mã sản phẩm ray bi trượt R

Dòng sản phẩm ray bi trượt R rất đa dạng, bao gồm các mã như R35, R45 và R55. Mỗi mã sản phẩm lại có những đặc điểm riêng biệt về kích thước và tải trọng, đáp ứng nhu cầu sử dụng khác nhau của khách hàng. Từ những ứng dụng nhỏ gọn đến các hệ thống công nghiệp lớn, thanh trượt R đều có thể đáp ứng.

Thanh trượt bạc đạn R

Ưu điểm của ray trượt bi R

Được gia công bởi những kĩ thuật đặc biệt, ray trượt bi R có rât nhiều ưu điểm vượt trội như:

  • Độ cứng cao nhờ chất liệu thép cao cấp, chịu được tải trọng lớn trên cả 4 hướng lên - xuống, trái - phải
  • Độ bền cực tốt, chống han gỉ, ăn mòn
  • Có thể hoạt động ở tốc độ cao mà vẫn giữ được độ chính xác, không gặp bất cứ khó khăn nào
  • Hạn chế ma sát
  • Dễ dàng thay thế, lắp đặt và bảo dưỡng.

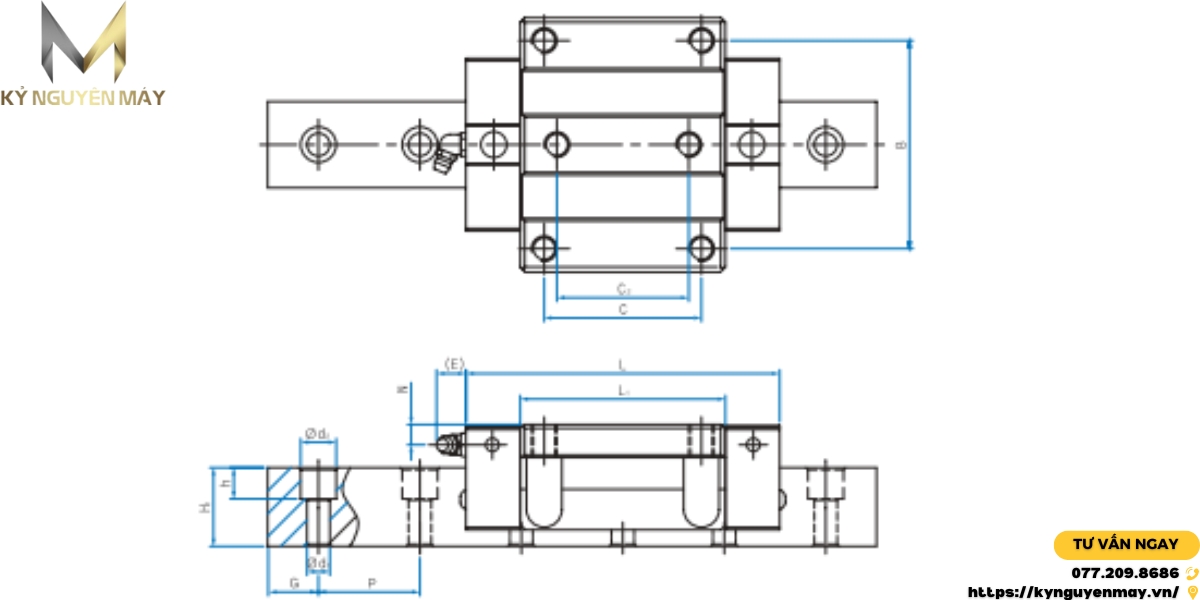

Thông số kỹ thuật ray dẫn hướng R

Để tìm ra ray dẫn hướng R phù hợp nhất, người dùng cần so sánh kỹ lưỡng các thông số kỹ thuật của nhiều sản phẩm khác nhau. Bảng thông số kỹ thuật sẽ giúp bạn dễ dàng đối chiếu các thông số như kích thước, tải trọng, và vật liệu để lựa chọn sản phẩm đáp ứng tốt nhất yêu cầu của ứng dụng. Việc so sánh này sẽ giúp bạn đưa ra quyết định sáng suốt và tiết kiệm chi phí.

Thanh trượt bạc đạn R

Model thanh trượt

Model con trượt

W1

+-0.05

H1

P

d1xd2xh

R35

R35F

R35R

35

31

40

9x14x12

R35FL

R35RL



R45

R45F

R45R

45

38

52.5

14x20x17

R45FL

R45RL



R55

R55F

R55R

53

43.5

60

16x23x20

R55FL

R55RL

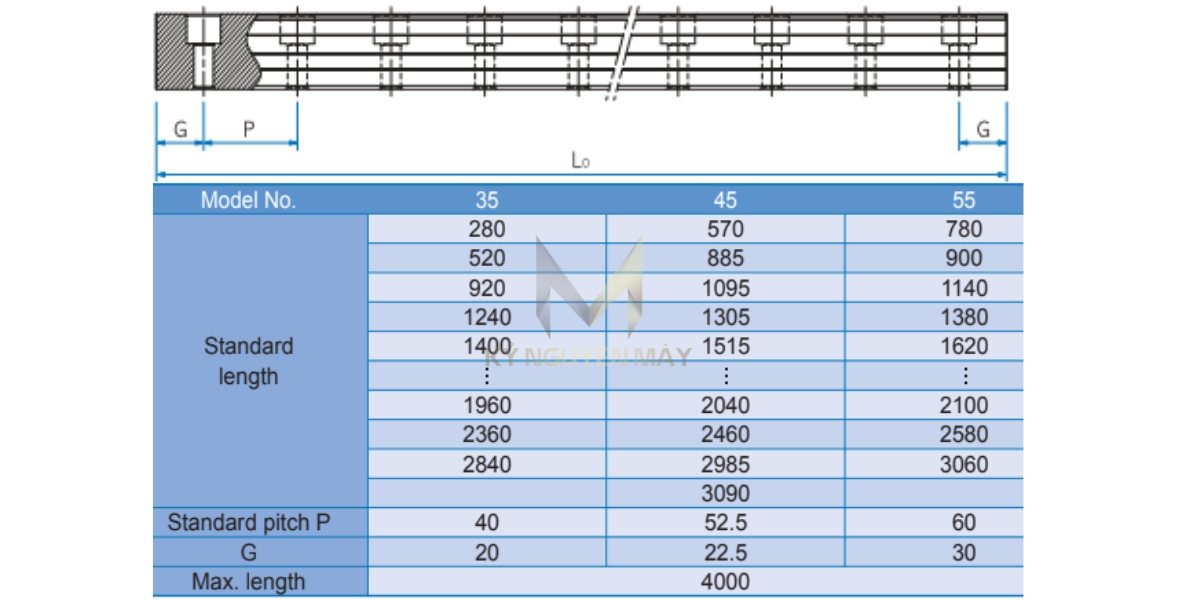

Chiều dài tiêu chuẩn của trục dẫn hướng R

Chiều dài của trục dẫn hướng M có ảnh hưởng trực tiếp đến phạm vi hoạt động của máy móc và thiết bị. Bảng chiều dài tiêu chuẩn sẽ giúp bạn xác định được thanh trượt nào phù hợp với không gian lắp đặt và yêu cầu di chuyển của hệ thống. Việc lựa chọn đúng kích thước sẽ giúp tránh tình trạng thanh trượt quá dài hoặc quá ngắn, gây ảnh hưởng đến hiệu quả làm việc.

Thanh trượt bạc đạn R

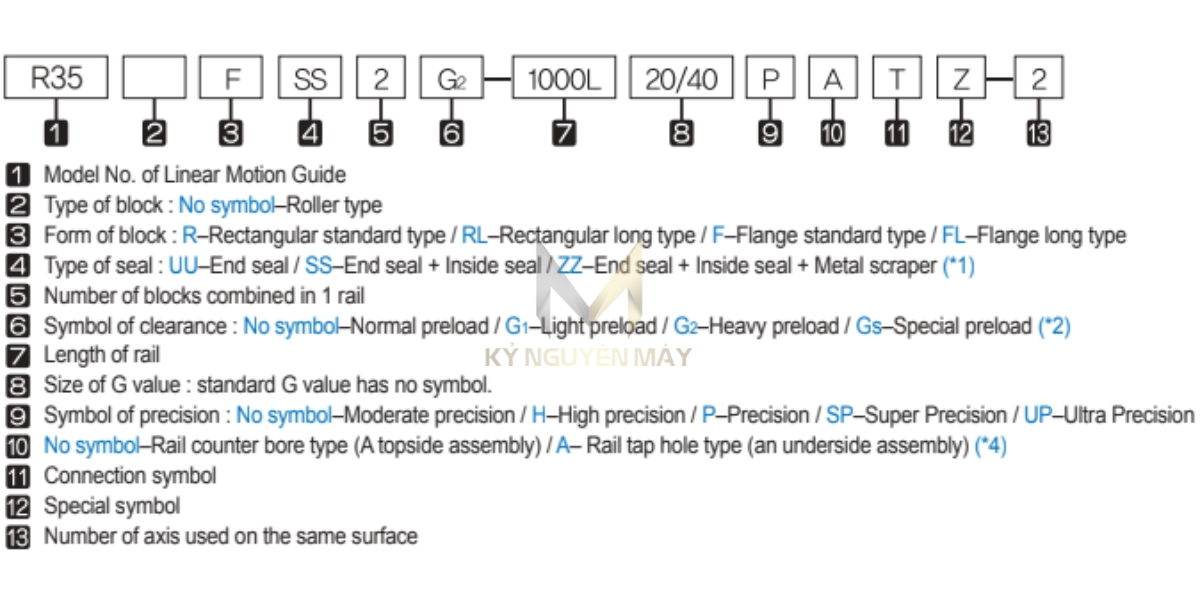

Ý nghĩa các ký tự của ty trượt R

Mỗi ký tự trên ty trượt R đều mang một thông điệp riêng, liên quan đến một thông số kỹ thuật cụ thể của sản phẩm. Bảng ký tự sẽ giúp bạn giải mã những thông điệp này và tìm ra các thông số kỹ thuật chi tiết như tải trọng, độ chính xác, tốc độ di chuyển,... Từ đó, bạn có thể so sánh và lựa chọn sản phẩm phù hợp nhất với yêu cầu của ứng dụng.

Ý nghĩa các ký tự của ty trượt R

Đặc điểm kỹ thuật

Ký hiệu

Lưu ý

Số hiệu mẫu của Thanh dẫn chuyển động tuyến tính ( Model No. of Linear Motion Guide)





Loại khối(Type of block)

  • No symbol
  • Loại con lăn

Dạng khối (Form of block)



  • R
  • RL
  • F
  • FL
  • Loại hình chữ nhật tiêu chuẩn
  • Loại hình chữ nhật dài
  • Loại mặt bích tiêu chuẩn
  • Loại mắt bích dài

Loại phớt (Type of seal)



  • UU
  • SS
  • ZZ
  • Phớt cuối
  • Phớt cuối + phớt bên trong
  • Phớt cuối + phớt bên trong + thanh gạt kim loại

Số khối kết hợp trong 1 thanh ray(Number of blocks combined in 1 rail)





Ký hiệu khoảng hở(Symbol of clearance)

  • No symbol
  • G1
  • G2
  • Gs
  • Tải trước bình thường
  • Tải trước nhẹ
  • Tải trước nặng
  • Tải trước đặc biệt

Chiều dài thanh ray(Length of rail)





Kích thước G (Size of G value)



Giá trị G tiêu chuẩn không có ký hiệu.

Biểu tượng độ chính xác(Symbol of precision)



  • No symbol
  • H
  • P
  • SP
  • UP
  • Độ chính xác vừa phải
  • Độ chính xác cao
  • Độ chính xác
  • Độ chính xác cực cao
  • Độ chính xác cực cao



  • No symbol
  • A
  • Loại lỗ khoan đối diện ray (Lắp ráp mặt trên)
  • Loại lỗ ren ray (lắp ráp mặt dưới)

Biểu tượng kết nối (Connection symbol)





Biểu tượng đặc biệt(Special symbol)





Số trục được sử dụng trên cùng một bề mặt(Number of axis used on the same surface)





Ứng dụng của ray trượt chịu lực R

Nhờ những ưu điểm trên mà ray trượt chịu lực R được ưa chuộng và sử dụng rộng rãi trong nhiều loại máy móc như:

  • Các loại máy CNC
  • Thiết bị y tế
  • Robot tự động
  • Thiết bị băng chuyền
  • Robot tự động

Mua thanh ray trượt bi R giá tốt, hàng chất lượng ở đâu?

Nên mua thanh ray trượt bi giá tốt, hàng chất lượng tại Kỷ Nguyên Máy bởi: chúng tôi cam kết hàng chính hãng 100%, giá cả tốt nhất trên thị trường, đầy đủ với các giấy tờ chứng minh nguồn gốc xuất xứ rõ ràng, hàng hóa có sẵn đáp ứng mọi nhu cầu lớn nhỏ.

Hãy gọi ngay với chúng tôi qua Hotlie: 077.209.8686 để được tư vấn miễn phí về thông tin, giá thành, hình ảnh sản phẩm, cũng như các chương trình ưu đãi, chiết khấu của chúng tôi.
