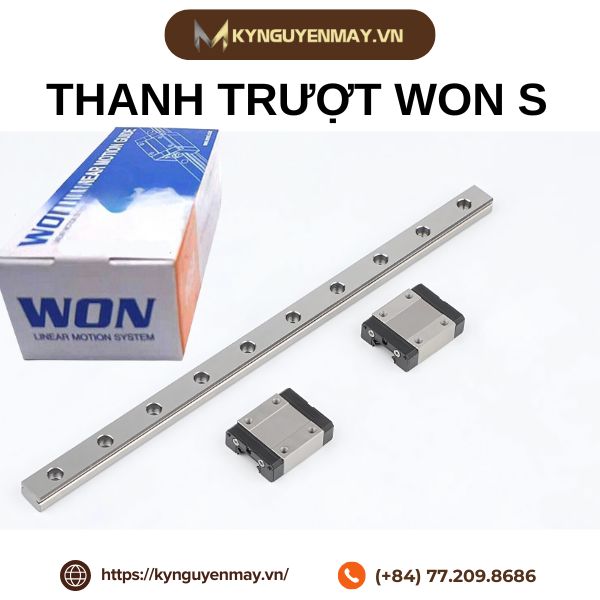

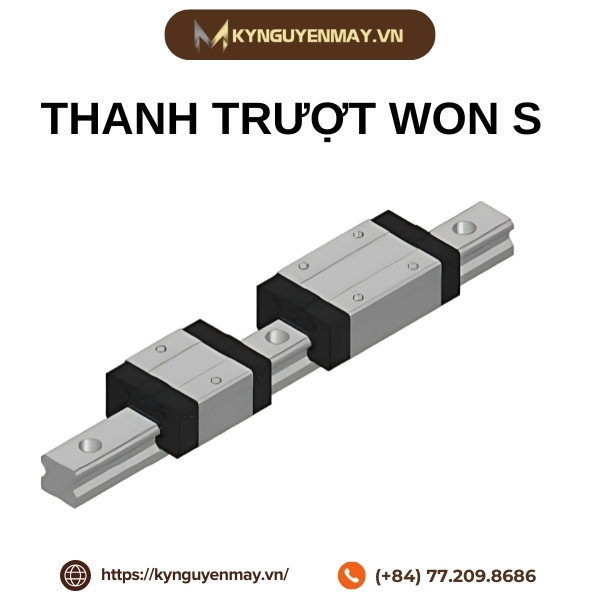

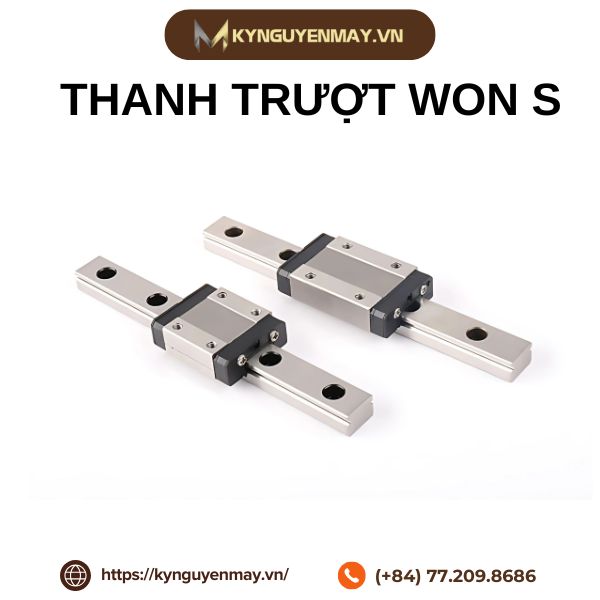

Thanh trượt WON S

SKU: (Đang cập nhật...)

Thương hiệu: WON

Đánh giá

0₫ Tiết kiệm:

Tình trạng: Còn hàng

Tổng quan

THÔNG TIN SẢN PHẨM
1. Mã sản phẩm: Won S series

2. Model: S15, S20, S25

3. Cam kết: Hàng chính hãng, bảo hành 1 năm, đổi trả trong 15 ngày kể từ khi nhận được hàng hoá.

4. Xuất xứ: Hàn Quốc

5. Khả năng cung cấp hiện thời: 100 sản phẩm

Gọi điện để được tư vấn: 077. 209. 8686

Hình thức thanh toán Kỷ Nguyên Máy

Mô tả
Đánh giá sản phẩm

Mô tả

Thanh trượt S với cấu trúc cứng cáp và độ chính xác cao đảm bảo chuyển động ổn định, mượt mà trong thời gian dài. Khả năng chịu tải đồng đều ở cả 4 hướng giúp thanh trượt hoạt động bền bỉ ngay cả trong điều kiện làm việc khắc nghiệt. Bạn có tò mò về những gì ẩn giấu bên trong sản phẩm này không? Hãy khám phá ngay ở dưới bài.

Thanh trượt S là gì?

Thanh trượt S là linh kiện nổi bật với ưu điểm độ cứng và độ chính xác vượt trội, sản phẩm là thanh trượt dẫn hướng đến từ thương hiệu nổi tiếng của Hàn Quốc WON. Với dây chuyền sản xuất hiện đại, công nghệ cao, các sản phẩm thanh trượt WON luôn mang đến chất lượng vượt trội.

Ray trượt S là lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ tin cậy cao như máy móc tự động hóa, robot công nghiệp và các thiết bị cần chuyển động chính xác.

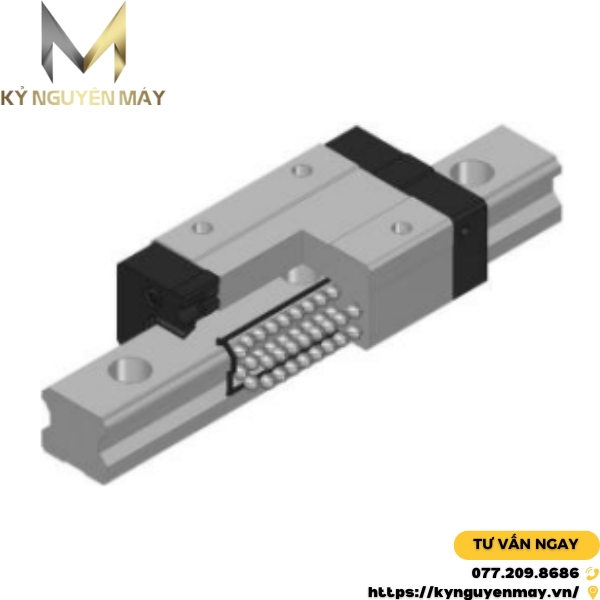

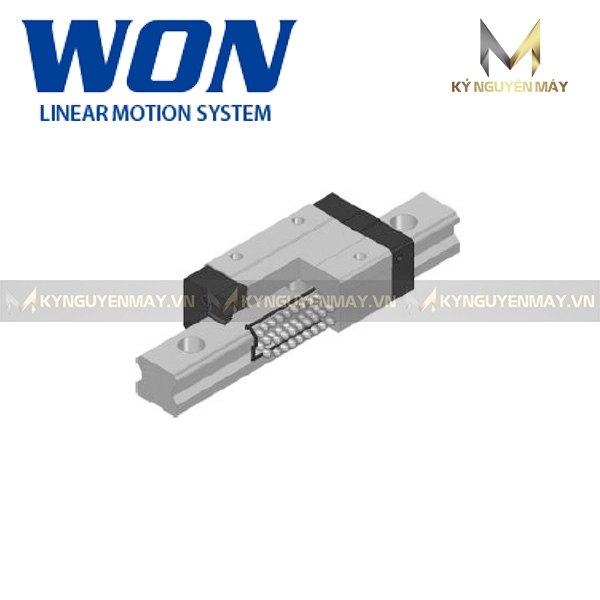

thanh trượt won S

Cấu tạo thanh ray trượt S

Thanh ray trượt S được thiết kế chỉn chu, đáp ứng được tiêu chuẩn chất lượng Quốc tế. Cấu tạo cơ bản của dòng sản phẩm này cũng khá giống các loại thanh trượt vuông khác, bao gồm:

Các rãnh trên thanh trượt được thiết kế theo hình cung tròn.
Chịu tải đồng đều theo 4 hướng chính (trên, dưới, trái, phải).
Chiều cao mặt cắt thấp

Mỗi bộ phận đóng vai trò và nhiệm vụ khác nhau, nhưng được liên kết với nhau chặt chẽ tạo nên hệ thống dẫn hướng hoàn chỉnh, hoạt động trơn tru và chính xác.

Mã sản phẩm thanh dẫn hướng S

Dòng sản phẩm thanh dẫn hướng S với các mã S15, S20 và S25 mang đến sự linh hoạt cao cho người dùng. Từ những ứng dụng nhỏ gọn đòi hỏi độ chính xác cao đến các hệ thống công nghiệp quy mô lớn, việc lựa chọn kích thước phù hợp sẽ giúp tối ưu hóa hiệu suất và tiết kiệm chi phí.

Ưu điểm của ray trượt chịu tải S

Được gia công bởi những kĩ thuật đặc biệt, ray trượt chịu tải S có rất nhiều ưu điểm vượt trội như:

Độ cứng cao nhờ chất liệu thép cao cấp, chịu được tải trọng lớn trên cả 4 hướng lên - xuống, trái - phải.
Độ bền cực tốt, chống han gỉ, ăn mòn.
Có thể hoạt động ở tốc độ cao mà vẫn giữ được độ chính xác, không gặp bất cứ khó khăn nào.
Hạn chế ma sát.
Dễ dàng thay thế, lắp đặt và bảo dưỡng.

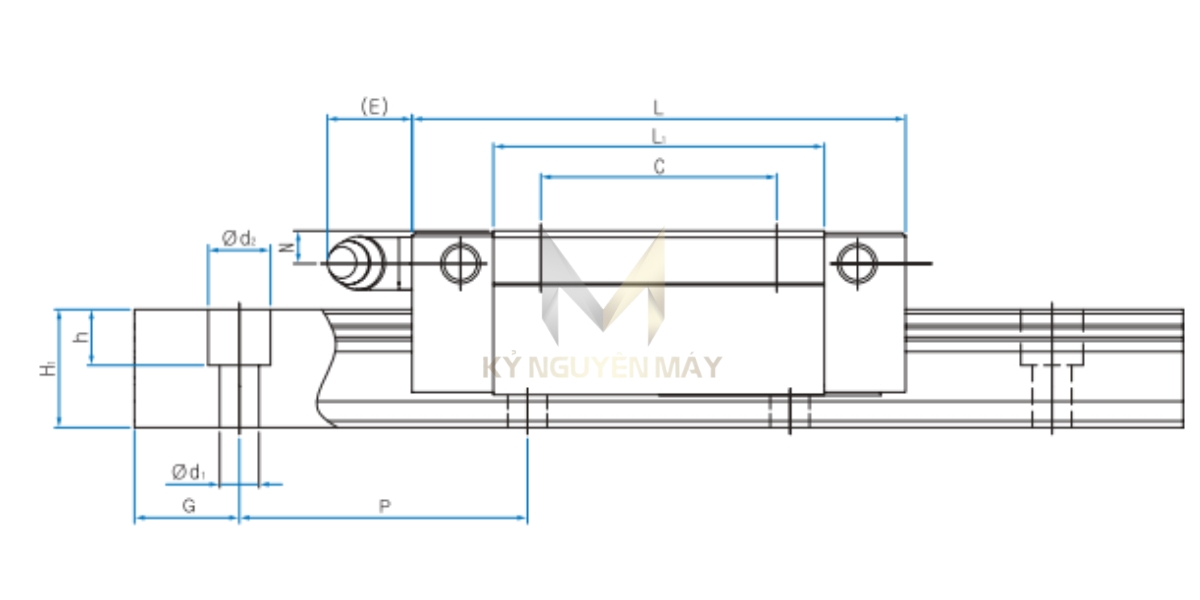

Thông số kỹ thuật ray dẫn hướng S

Để đưa ra quyết định chính xác khi lựa chọn ray dẫn hướng S phù hợp với nhu cầu ứng dụng, việc tham khảo bảng thông số kỹ thuật là vô cùng cần thiết. Bảng thông số này cung cấp những thông tin chi tiết về kích thước, tải trọng, độ chính xác, vật liệu và các đặc tính kỹ thuật khác của sản phẩm, giúp người dùng đánh giá toàn diện và đưa ra lựa chọn tối ưu nhất.

Thanh trượt WON S

Model thanh trượt	Model con trượt				W1 +-0.005	H1	G	P	d1xd2xh
S-C / S-R	S15C	S15CF	S15SC	S15SCF	15	13	20	60	4.5x7.5x5.3
S-CF / S-F	S15R	S15F	S15SR	S15SF	15	13			4.5x7.5x5.3
S-SC / S-SR	S20C	S20CF	S20SC	S20SCF	20	16.5			6x9.5x8.5
S-SCF / S-SF	S20R	S20F	S20SR	S20SF	20	16.5			6x9.5x8.5
	S25C	S25CF	S25SC	S25SCF	23	20			7x11x9
	S20R	S20F	S20SR	S20SF	23	20

Nhìn vào bảng trên, ta thấy với hệ thống ray thống nhất và chiều dài tối đa 4m, các con trượt trong hệ thống này đảm bảo tính tương thích cao, dễ dàng thay thế và bảo trì. Điều này không chỉ giúp tiết kiệm chi phí mà còn tăng hiệu suất hoạt động của toàn bộ hệ thống.

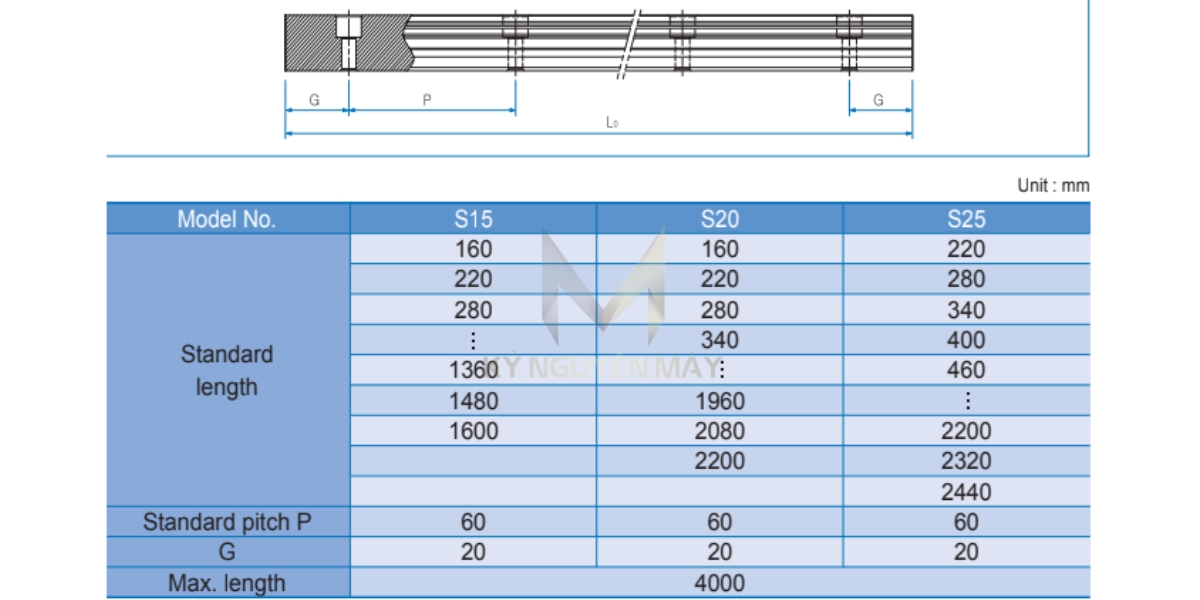

Chiều dài tiêu chuẩn của ray trượt bạc đạn S

Bảng dưới đây cung cấp thông tin chi tiết về các kích thước tiêu chuẩn của ray trượt bạc đạn S, bao gồm chiều dài, độ dày, và các thông số kỹ thuật khác. Những thông số này là cơ sở quan trọng để lựa chọn và lắp đặt ray trượt bạc đạn S phù hợp với từng ứng dụng cụ thể, đảm bảo hiệu suất và độ bền của hệ thống.

thanh trượt won S

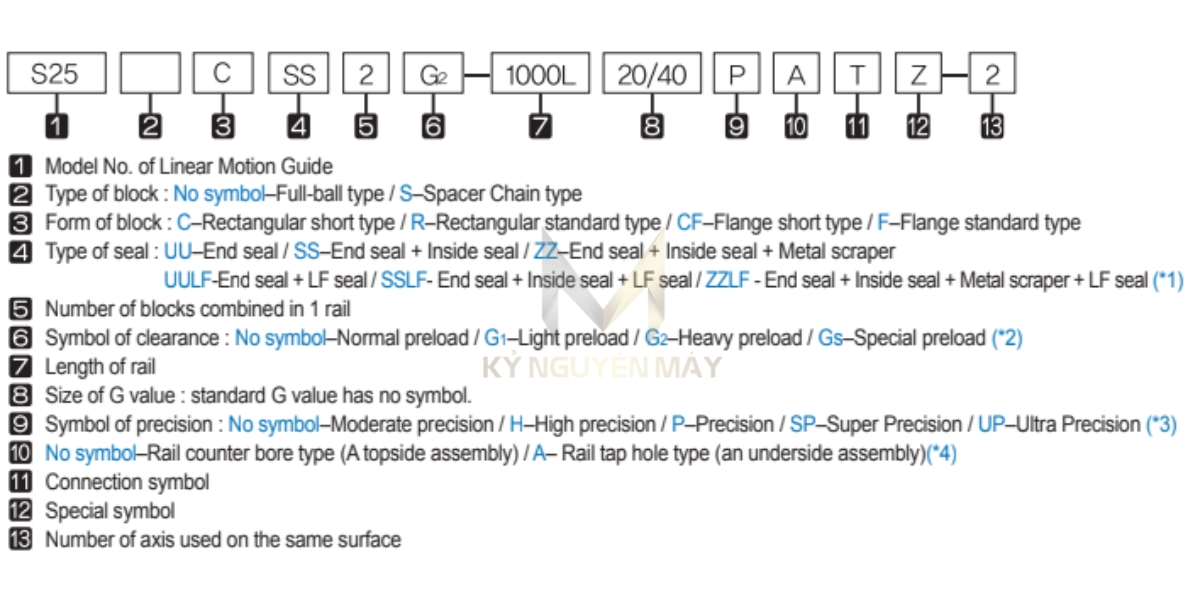

Ý nghĩa các ký tự thanh trượt bi S

Để đảm bảo lựa chọn đúng loại thanh trượt bi S phù hợp với nhu cầu sử dụng, việc hiểu rõ ý nghĩa của các ký tự ghi trên sản phẩm là vô cùng quan trọng. Bảng ký tự dưới đây cung cấp những thông tin chi tiết về kích thước, vật liệu, tải trọng và các đặc tính kỹ thuật khác của sản phẩm giúp bạn xác định chính xác loại thanh trượt cần thiết cho ứng dụng của mình.

thanh trượt won S

Đặc điểm kỹ thuật	Ký hiệu	Lưu ý
Số hiệu mẫu của Thanh dẫn chuyển động tuyến tính ( Model No. of Linear Motion Guide)
Loại khối(Type of block)	No symbol S	Loại bi toàn phần Loại xích đệm
Dạng khối (Form of block)	C R CF F	Loại chữ nhật ngắn Loại chữ nhật tiêu chuẩn Loại bích ngắn Loại bích tiêu chuẩn
Loại phớt (Type of seal)	UU SS ZZ UULF SSLF ZZLF	Phớt đầu Phớt đầu + Phớt bên trong Phớt đầu + Phớt bên trong + Thanh gạt kim loại Phớt đầu + Phớt LF Phớt đầu + Phớt bên trong + Phớt LF Phớt đầu + Phớt bên trong + Thanh gạt kim loại + Phớt LF
Số khối kết hợp trong 1 thanh ray(Number of blocks combined in 1 rail)
Ký hiệu khoảng hở(Symbol of clearance)	No symbol G1 G2 Gs	Tải trước thông thường Tải trước nhẹ Tải trước nặng Tải trước đặc biệt
Chiều dài thanh ray(Length of rail)
Kích thước G (Size of G value)		Giá trị G tiêu chuẩn không có ký hiệu.
Biểu tượng độ chính xác(Symbol of precision)	No symbol H P SP UP	Độ chính xác vừa phải Độ chính xác cao Độ chính xác Độ chính xác cực cao Độ chính xác cực cao
Loại lỗ khoan đối diện ray (Lắp ráp mặt trên)- Không có biểu tượng (No symbol–Rail counter bore type (A topside assembly)	A	Kiểu lỗ ren ray
Biểu tượng kết nối (Connection symbol)
Biểu tượng đặc biệt(Special symbol)
Số trục được sử dụng trên cùng một bề mặt(Number of axis used on the same surface)

Ứng dụng thanh trượt dẫn hướng S

Thanh trượt dẫn hướng S được ứng dụng trong nhiều loại máy móc, thiết bị nhờ những ưu điểm đặc biệt của mình:

Máy cơ khí kỹ thuật cao
Máy cắt gỗ
Máy khoan kim loại
Các dòng máy CNC độ chính xác cao
Máy Plasma hoặc Plasma gỗ.
