Bàn ray trượt vít me GX45 (SGX II)

SKU: Bàn trượt vitme GX45
Thương hiệu: KNM
Đánh giá
Liên hệ

THÔNG TIN SẢN PHẨM:

1. Mã sản phẩm: Bàn trượt vitme GX45 (SGX II)

2. Cơ cấu bàn trượt vitme GX45:

  • Bàn trượt vitme bi GX45 (SGX II) là bộ truyền động tuyến tính tích hợp sẵn ray trượt, đảm nhận vai trò dẫn hướng và truyền động chính xác.

  • Bộ sản phẩm gồm:

    • Vitme bi SFU1605 kèm gối đỡ hai đầu và khớp nối

    • Ray trượt vuông MGN12

    • Khung bàn trượt thiết kế sẵn vị trí lắp cảm biến và bát gá động cơ

    • Động cơ bước size 42/57

    • Bộ phát xung MTPG2

    • Nguồn điện AC/DC 100–250V

    • Cảm biến hành trình cơ hoặc điện tử, gắn trên khung

    • Gối đỡ 2 đầu BKBF12

    • Khớp nối CNC D8–D8 hoặc D8–D10

    • Bích ghép bàn trượt GX45

3. Kích thước hành trình: 200mm, 300mm, 400mm, 500mm, 600mm, 700mm, 800mm

Để được hỗ trợ tốt nhất. Hãy gọi 077. 209. 8686
Hình thức thanh toán Kỷ Nguyên Máy Kỷ Nguyên Máy Kỷ Nguyên Máy
Hàng mới 100%
Hàng mới 100%

Nhập khẩu trực tiếp

Xuất hàng trong ngày
Xuất hàng trong ngày

Giao nhanh toàn quốc

Hỗ trợ bảo hành trọn đời
Hỗ trợ bảo hành trọn đời

Theo đúng chính sách

Bàn trượt vít me GX45 hay bộ trượt vime bi hoàn chỉnh bao gồm: bàn trượt vitme bi GX45 (vitme SFU1605), thanh trượt vuông MGN12 (HIWIN hoặc tương đương), khung bàn trượt hợp kim, động cơ bước size 42/57, bộ phát xung MTPG2, nguồn điện AC/DC 100–250V, cảm biến hành trình cơ hoặc điện tử, gắn trên khung, tất cả đều có model và thông số kỹ thuật rõ ràng, dễ dàng lắp ghép và mở rộng cho các ứng dụng tự động hóa, CNC, in 3D và robot. Kéo xuống để cùng Kỷ Nguyên Máy tìm hiểu thông tin chi tiết linh kiện này nhé!

Thông tin bộ trượt vít me GX45 (SGX II)

  • Tên sản phẩm: Bộ trượt vitme GX45
  • Đa dạng kích thước hành trình: Từ 100mm đến 1400mm
  • Độ chính xác tổng thể: Đạt ±0.03mm đến ±0.05mm
  • Khả năng chịu tải: Chịu tải ngang lên tới 30kg và tải đứng 10kg
  • Tốc độ chuyển động: Có thể đạt tới 100m/giây
  • Ứng dụng: Phù hợp cho hệ thống tự động hóa, máy CNC, máy phay, khoan taro
  • Danh mục: Bộ truyền vít me đai ốc bi | Trục vitme cnc

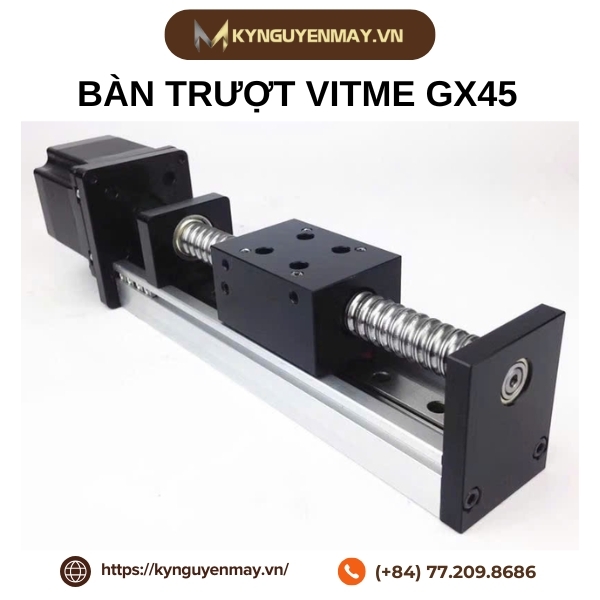

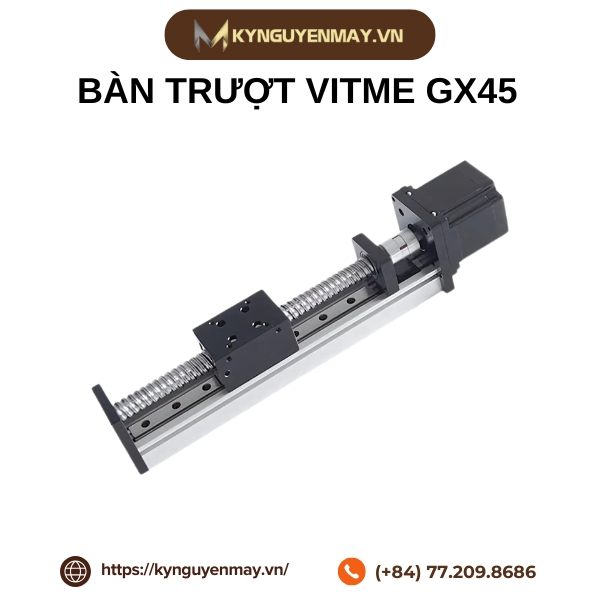

Ảnh bộ ray trượt vít me GX45

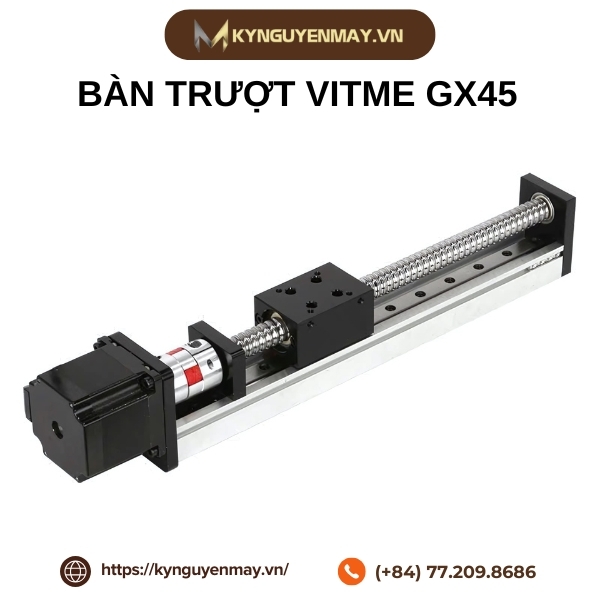

Ảnh bộ ray trượt vít me GX45

Hệ thống bộ ray trượt vitme GX45 (SGX II)

Với thiết kế tích hợp ray trượt vitme, bộ ray trượt vitme GX45 đảm nhiệm chức năng dẫn hướng và truyền động ưu việt. Bộ cơ cấu hoàn chỉnh bao gồm các thành phần sau:

Bộ phận

Bộ trượt vitme

Vít me đai ốc

SFU1605 (chuẩn phổ biến nhất cho GX45)/ SFU1204, SFU1610 hành trình 200–800mm

Thanh trượt vuông

HIWIN MGN12 (Hoặc tương đương)

Khung bàn trượt

Nhôm định hình, có lỗ lắp cảm biến & động cơ

Động cơ bước

Size 42/57 (NEMA 17/23), 2 phase, 1.8° (Hoặc tương đương)

Bộ phát xung MTPG2 (Hoặc tương đương), 12Hz–30kHz, AC/DC 100–250V
Nguồn điện AC/DC 100–250V
Cảm biến hành trình Cơ hoặc điện tử, gắn trên khung
Gối đỡ 2 đầu Bộ gối đỡ BK12 (đầu dẫn động) và BF12 (đầu tự do)
Khớp nối Khớp nối CNC D8–D8 hoặc D8–D10 (tùy trục động cơ và vitme)
Bát gá trục x Bích ghép bàn trượt GX45

Ngoài ra, với các ứng dụng cần kích thước nhỏ gọn, bộ trượt kèm vitme mini cũng là lựa chọn tối ưu, phù hợp cho các hệ thống máy mini, máy in 3D, máy khắc laser hoặc các thiết bị tự động hóa có không gian hạn chế.

Giá tham khảo các loại bộ ray trượt vitme theo hành trình

  • Bàn trượt vít me bi hành trình 200mm giá 1.750.000đ
  • Bàn trượt vít me bi hành trình 300mm giá 1.900.000đ
  • Bàn trượt vít me bi hành trình 400mm giá 2.050.000đ
  • Bàn trượt vít me bi hành trình 500mm giá 2.250.000đ
  • Bàn trượt vít me bi hành trình 600mm giá 2.500.000đ
  • Bàn trượt vít me bi hành trình 700mm giá 2.750.000đ
  • Bàn trượt vít me bi hành trình 800mm giá 3.100.000đ

** Lưu ý: Giá bàn trượt chưa bao gồm động cơ

Thông số kỹ thuật vít me trượt GX45 (SGX II)

Để dễ dàng lựa chọn và lắp đặt bộ trượt vitme GX45 trong các ứng dụng thực tế, việc nắm rõ thông số kỹ thuật là điều cần thiết. Các thông số như hành trình làm việc, loại vitme bi, kích thước ray trượt hay khả năng tương thích động cơ đều được liệt kê rõ ràng nhằm hỗ trợ kỹ thuật viên và kỹ sư thiết kế tối ưu hệ thống. Mời bạn tham khảo bảng thông số kỹ thuật sau.

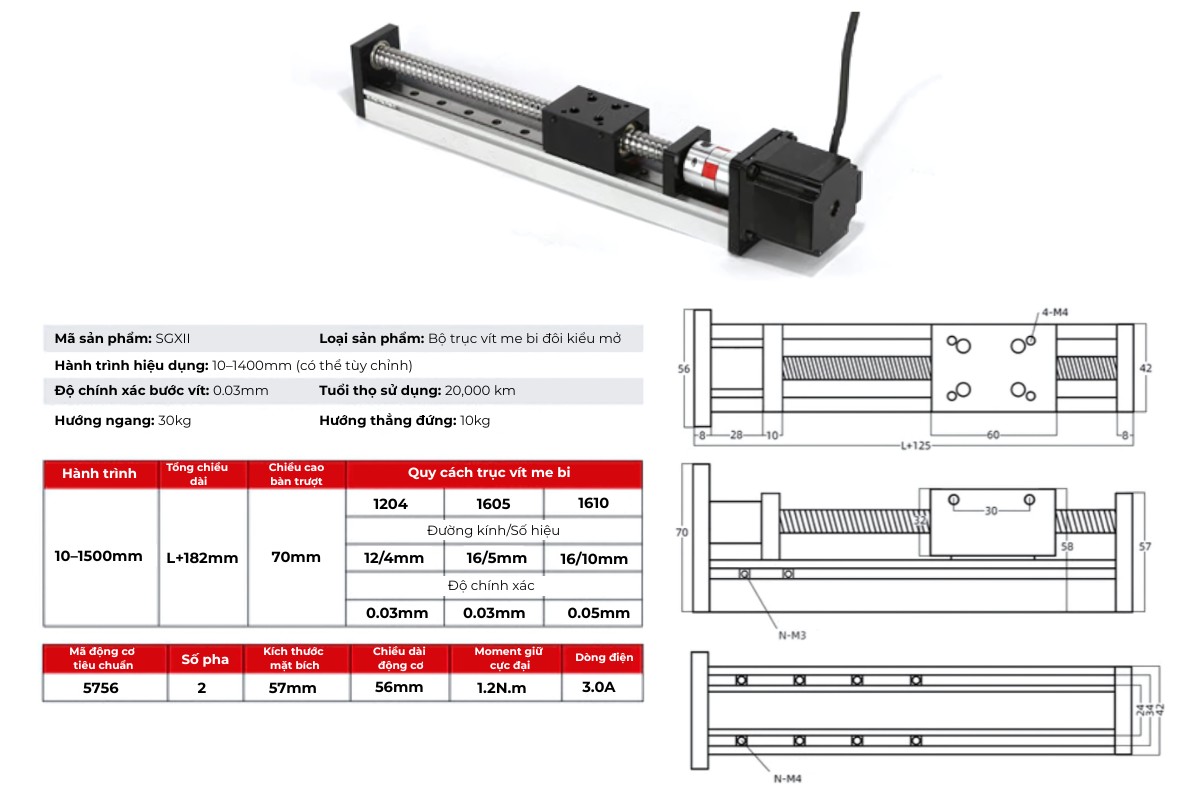

Thông số kỹ thuật vít me trượt SGXII

Ảnh Thông số kỹ thuật vít me trượt SGXII

Bàn trượt vít me bi GX45 là giải pháp tối ưu cho các hệ thống cần độ chính xác cao, độ bền và khả năng vận hành ổn định. Sản phẩm được thiết kế linh hoạt, dễ lắp đặt, tương thích với nhiều loại động cơ và phù hợp cả cho các ứng dụng lớn lẫn bộ trượt kèm vitme mini trong không gian nhỏ. Quý khách có nhu cầu tư vấn hoặc đặt hàng, vui lòng liên hệ Kỷ Nguyên Máy qua hotline: 077.209.8686 để được hỗ trợ nhanh chóng và chuyên nghiệp!
