Những điều cần biết về khe hở vòng bi côn C1, C2, CN, C3, C4 & C5

Khe hở vòng bi côn là khoảng cách giữa vòng trong và vòng ngoài của vòng bi côn mà cho phép hai vòng này có thể dịch chuyển tương đối với nhau theo phương hướng kính hoặc theo phương dọc trục. Các loại khe hở áp dụng cho vòng bi côn là C1, C2, CN, C3, C4, C5. Khe hở này giúp vòng bi côn hoạt động linh hoạt, tránh bị kẹt và giảm ma sát khi vòng bi chịu tải, đồng thời đảm bảo độ cứng vững cần thiết trong các ứng dụng cơ khí. Để có thêm nhiều thông tin bổ ích về khe hở vòng bi côn thì hãy theo dõi ngay bài viết dưới đây nhé!

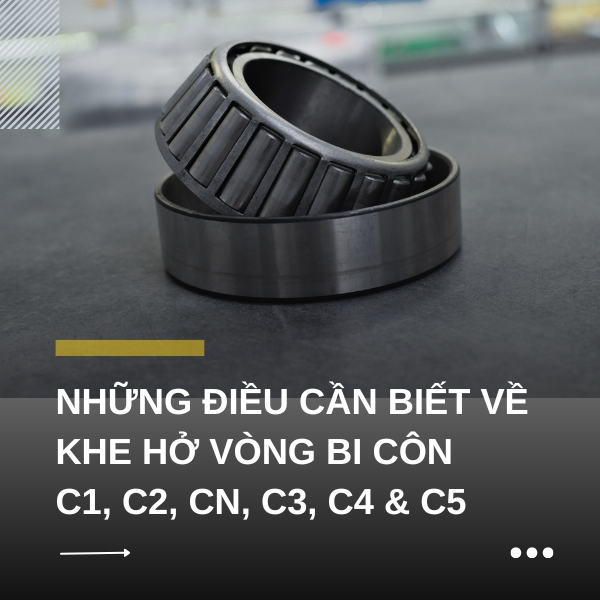

Ảnh Những điều cần biết về khe hở vòng bi côn C1, C2, CN, C3, C4 & C5

Khe hở vòng bi côn là gì?

Khe hở vòng bi côn là khoảng cách giữa vòng trong và vòng ngoài của vòng bi côn, cho phép các bộ phận bên trong như con lăn hoặc viên bi có thể dịch chuyển tương đối với nhau theo cả phương hướng kính (hướng tâm) và phương dọc trục. Khe hở này giúp vòng bi hoạt động linh hoạt, giảm ma sát và đảm bảo sự bền bỉ trong quá trình vận hành.

Tiêu chuẩn khe hở vòng bi côn C1, C2, CN, C3, C4 & C5

Tiêu chuẩn khe hở vòng bi côn được quy định để phù hợp với từng loại vòng bi và điều kiện làm việc cụ thể. Thông thường, khe hở trước khi lắp đặt sẽ lớn hơn khe hở khi vòng bi đã đạt nhiệt độ làm việc ổn định do sự giãn nở nhiệt và lực lắp ghép. Một số vòng bi côn yêu cầu có dự ứng lực nhỏ khi lắp để đạt độ cứng vững cao, đặc biệt trong các ứng dụng như bánh răng đầu trục. Các tiêu chuẩn khe hở vòng bi côn được ký hiệu bằng các mã như C1, C2, CN, C3, C4, C5, trong đó C3 là loại khe hở phổ biến và hướng tới sự cân bằng giữa độ bền và khả năng hoạt động mượt mà của vòng bi.

(*) Ý nghĩa của từng ký hiệu như sau:

• C1: Khe hở nhỏ hơn tiêu chuẩn, vòng bi có độ chặt cao hơn, dùng cho các ứng dụng cần độ chính xác và độ cứng cao.
• C2: Khe hở nhỏ hơn tiêu chuẩn nhưng lớn hơn C1, phù hợp với các ứng dụng cần giảm rung và tiếng ồn.
• CN (hay còn gọi là Normal): Khe hở tiêu chuẩn của vòng bi, đáp ứng các yêu cầu vận hành thông thường.
• C3: Khe hở lớn hơn tiêu chuẩn, giúp bù trừ giãn nở nhiệt khi vòng bi hoạt động ở nhiệt độ cao, phổ biến trong nhiều ứng dụng công nghiệp.
• C4: Khe hở lớn hơn C3, dùng cho vòng bi chịu tải nhiệt lớn hoặc tốc độ cao.
• C5: Khe hở lớn nhất trong nhóm, phù hợp với điều kiện làm việc rất khắt khe về nhiệt độ và vận tốc cao.

Cách đo khe hở vòng bi tiêu chuẩn

Để đảm bảo máy móc, thiết bị vận hành trơn tru và bền bỉ, việc đo và kiểm tra khe hở vòng bi côn là cực kỳ quan trọng. So với các loại vòng bi khác như vòng bi đũa hay vòng bi tang trống, vòng bi côn yêu cầu lắp đặt chính xác nhằm đạt độ cứng vững cần thiết, đặc biệt trong kết cấu bánh răng đầu trục.

Khe hở vòng bi côn được đo tùy theo từng giai đoạn với 3 loại khe hở chính:

• Khe hở ban đầu (Initial clearance): Đây là khe hở đo được trước khi lắp đặt, tuân thủ theo tiêu chuẩn sản xuất của nhà sản xuất. Kích thước khe hở này nằm trong phạm vi tiêu chuẩn và là căn cứ để lựa chọn vòng bi phù hợp.
• Khe hở lắp đặt (Mounted clearance): Sau khi vòng bi được lắp đặt nhưng chưa hoạt động bình thường, khe hở này thường nhỏ hơn khe hở ban đầu. Người kỹ thuật cần chú ý vì khe hở giai đoạn này ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của vòng bi.
• Khe hở hoạt động (Operating clearance): Đây là khe hở khi vòng bi hoạt động trong trạng thái nhiệt độ ổn định. Thông thường, khe hở này sẽ nhỏ hơn khe hở ban đầu do sự giãn nở nhiệt của các bộ phận trong vòng bi và trục lắp đặt.

Các công cụ đo thường dùng gồm thước lá (feeler gauge) và đồng hồ so (dial indicator) để đo chính xác khe hở tại các vị trí quan trọng.

Công dụng của khe hở vòng bi côn

Vậy bạn đã biết công dụng của khe hở vòng bi côn chưa? Khe hở vòng bi côn được thiết kế và sản xuất để có thể:

• Tạo điều kiện cho các con lăn trong vòng bi có thể tự do quay và dịch chuyển tương đối, giúp vòng bi hoạt động trơn tru và hiệu quả.
• Bù trừ sự giãn nở nhiệt khi vòng bi vận hành với nhiệt độ cao, tránh làm kẹt hoặc quá chặt gây hỏng hóc.
• Giúp phân phối lực tải đều và tối ưu trong quá trình vòng bi làm việc, nâng cao tuổi thọ và độ bền cho thiết bị.
• Đảm bảo độ cứng vững và khả năng chịu tải phù hợp trong các ứng dụng yêu cầu chính xác cao, như bánh răng đầu trục hay máy công nghiệp tự động.

Bài viết trên đây đã chia sẻ đến bạn một số thông tin về khe hở vòng bi côn, hy vọng có thể cung cấp những kiến thức bổ ích đến bạn. Và nếu bạn cần bất cứ hỗ trợ nào khi mua hàng hay tư vấn thêm về khe hở vòng bi côn thì hãy liên hệ đến Kỷ Nguyên Máy thông qua Hotline: 077.209.8686, chúng tôi rất hân hạnh được phục vụ quý khách.
