Máy tiện kim loại là gì? Top 5 máy tiện kim loại phổ biến hiện nay

Máy tiện kim loại là một loại máy tiện được thiết kế chuyên dụng cho các chi tiết kim loại bằng cách làm quay tròn phôi quanh trục cố định và dùng dao cắt di chuyển dọc theo trục đó để tạo hình theo mong muốn. Top 5 máy tiện kim loại tốt nhất hiện nay: Máy tiện kim loại CNC Taikan ST-205, máy tiện kim loại PMW P-L46X, máy tiện kim loại mini WM210V, máy tiện kim loại mini BL200L-1, máy tiện kim loại Okuma Genos L250. Bài viết dưới đây Kỷ Nguyên Máy sẽ chia sẻ tất cả các thông tin để bạn có thể lựa chọn được dòng máy phù hợp với nhu cầu của xưởng mình nhé.

Ảnh máy tiện kim loại là gì? Top 5 máy tiện kim loại phổ biến hiện nay

Máy tiện kim loại là gì? Nguyên lý hoạt động của máy tiện gia công kim loại

Máy tiện kim loại (Tiếng anh Metal Lathe) hay còn gọi là máy tiện gia công kim loại là một loại máy tiện được thiết kế chuyên dụng cho các chi tiết kim loại bằng cách làm quay tròn phôi quanh trục cố định và dùng dao cắt di chuyển dọc theo trục đó để tạo hình theo mong muốn. Máy có thể tạo ra các chi tiết hình trụ, hình nón hoặc các hình dạng phức tạp khác với độ chính xác cao và thường được sử dụng trong sản xuất linh kiện, chế tạo máy, công nghiệp ô tô.

Máy tiện sẽ hoạt động dựa trên hai chuyển động chính bao gồm chuyển động quay của phôi và chuyển động của dao cắt. Với chuyển động quay của phôi sẽ tạo ra tốc độ cắt, trong khi chuyển động tịnh tiến của dao cắt (chạy dao dọc, ngang, nghiêng hoặc theo đường cong) để giúp định hình bề mặt gia công.

1. Chuyển động quay của phôi: Phôi kim loại được gắn cố định trên mâm cặp hoặc chống tâm và quay tròn quanh trục chính để tạo ra tốc độ cắt.
2. Chuyển động của dao: Dao cắt được lắp trên bàn xe dao và di chuyển theo nhiều hướng khác nhau để gia công và tạo hình chính xác cho phôi. Các loại chuyển động chạy dao chính bao gồm:

• Chạy dao dọc sẽ chuyển động tịnh tiến có phương song song với đường tâm của máy tiện.
• Chạy dao ngang sẽ chuyển động tịnh tiến có phương vuông góc với đường tâm máy tiện.
• Chạy dao nghiêng (tiện côn) sẽ chuyển đoongj có hướng dịch chuyển tạo thành góc với trục của phôi.
• Chạy dao theo đường công là dao cắt sẽ di chuyển theo một đường cong, dùng để gia công các bề mặt định hình phức tạp.

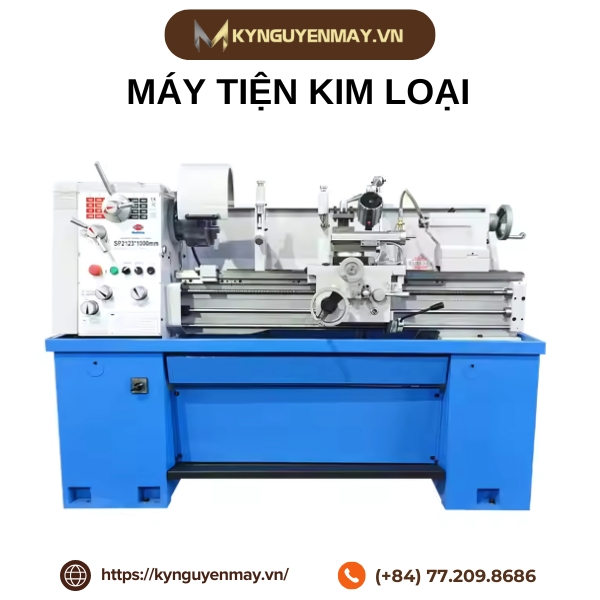

Ảnh tìm hiểu máy tiện kim loại là gì?

Top 5 máy tiện kim loại phổ biến hiện nay

Hiện nay, thị trường có nhiều dòng máy tiện kim loại với đa dạng chủng loại và tính năng. Dựa vào phân loại máy tiện, người dùng có thể lựa chọn mẫu máy phù hợp với nhu cầu sản xuất và ngân sách, kể cả các linh kiện máy CNC tự chế giá rẻ. Dưới đây là 5 mẫu máy tiện kim loại phổ biến, được nhiều xưởng cơ khí tin dùng nhờ hiệu suất ổn định và độ bền cao.

1. Máy tiện kim loại CNC Taikan ST-205

Máy tiện CNC Taikan ST-205 là dòng máy tiện kim loại tự động, vận hành mạnh mẽ với khả năng gia công chính xác và hiệu quả. Máy được trang bị hệ thống đôi trục chính kép và động cơ tích hợp, cho phép xử lý các chi tiết phức tạp với tốc độ trục chính lên đến 8.000 vòng/phút. Ngoài ra, máy còn sử dụng hệ điều hành Mitsubishi M80 thân thiện, dễ lập trình và phù hợp cho gia công các chi tiết có kích thước dài hơn đường kính.

Thông số kỹ thuật

• Đường kính gia công lớn nhất: 20mm
• Chiều dài gia công tối đa: 240mm (có nguồn nêu 100mm cho model gần tương đương, nhưng số liệu nhà sản xuất là 240mm)
• Số trục chính: 2 trục (hệ thống trục chính kép)
• Tốc độ trục chính: Tối đa 8,000 vòng/phút
• Tốc độ chạy dao nhanh: 32m/phút
• Công suất động cơ trục chính: 3.7kW/5.5kW
• Hệ thống điều khiển: Mitsubishi M80 (FANUC OI-TF)
• Đường kính lỗ trục chính: 23mm
• Dụng cụ mặt cuối (Backface/Front Tool Holders): 5 dụng cụ cắt mặt cuối, 5 dụng cụ cắt điện (cấu hình phổ biến)
• Trọng lượng máy: Khoảng 2,600kg
• Tổng công suất: 12kW

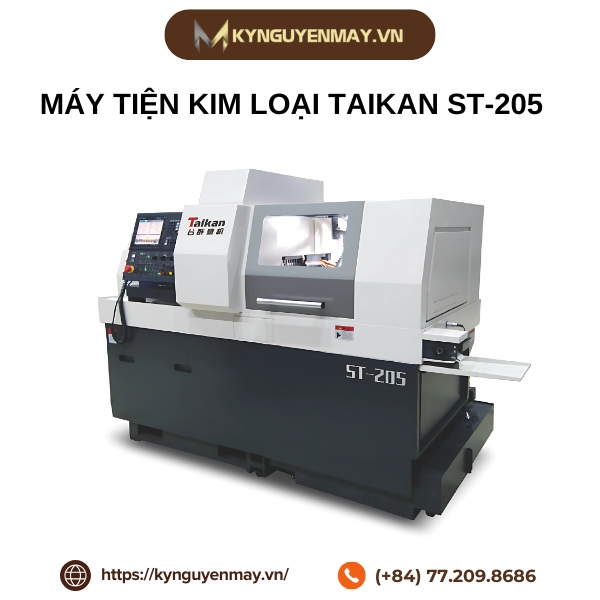

Ảnh máy tiện CNC Taikan ST-205

2. Máy tiện kim loại PMW P-L46X

Máy tiện CNC PMW P-L46X là dòng máy tiện kim loại tích hợp chức năng phay hiện đại, sở hữu thiết kế nhỏ gọn phù hợp với các xưởng cơ khí vừa và nhỏ. Máy có khả năng kết hợp nhiều loại dụng cụ, trục chính mạnh mẽ lên tới 7.4HP, giúp đáp ứng linh hoạt các nhu cầu gia công đa dạng từ đồng, nhôm, thép không gỉ đến nhựa cứng với độ chính xác cao, đồng thời tối ưu thời gian sản xuất và nâng cao hiệu suất công việc.

Thông số kỹ thuật

• Hành trình trục X/Z: 900 x 300 mm
• Đường kính tiện tối đa: Thanh φ46 mm, phôi đơn φ50 mm
• Đường kính văng qua băng: φ430 mm
• Đường kính văng qua bàn trượt: φ120 mm
• Loại giường: Giường nghiêng 45° (slant bed)
• Tốc độ trục chính: 4,000 vòng/phút
• Công suất trục chính: 7.4HP (5.5kW servo motor)
• Đầu cặp ống kẹp thủy lực: Thanh φ46 mm, phôi đơn φ50 mm
• Độ chính xác gia công: ±0,01 mm
• Độ nhám bề mặt tối đa: ≤ Ra 1.6 μm
• Dao cắt: 5 Gang Type Tool Holders
• Đường kính chuôi dao ngoài: 16 x 16 mm
• Hệ điều khiển: SmartBrain CNC System (có thể tùy chọn GSK hoặc SYNTEC)
• Tốc độ chạy dao trục X/Z: 28 m/phút
• Tổng công suất máy: 7.5 kW
• Trọng lượng máy: 3,000 kg

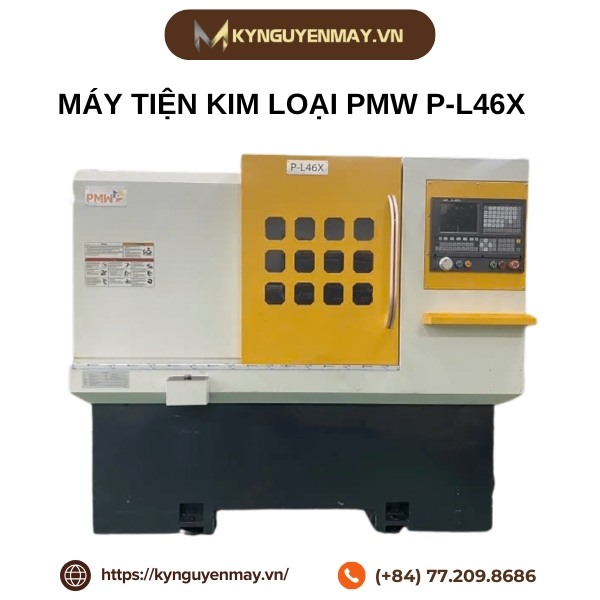

Ảnh máy tiện kim loại PMW P-L46X

3. Máy tiện kim loại mini WM210V

Máy tiện mini WM210V là dòng máy tiện kim loại để bàn nhỏ gọn, chuyên dùng cho các công việc chế tạo chi tiết nhỏ, DIY, sửa chữa cơ khí chính xác và làm mô hình. Máy phù hợp với xưởng cơ khí nhỏ, phòng học, sinh viên kỹ thuật hoặc người đam mê cơ khí tại nhà.

Thông số kỹ thuật

• Khoảng cách giữa hai tâm: 400mm
• Đường kính tiện lớn nhất: 210mm
• Đường kính lỗ trục chính: 38mm
• Hành trình trượt nhỏ: 55mm
• Chiều rộng giường máy tiện: 100mm
• Côn trục chính: MT3, Côn đuôi: MT2
• Phạm vi tốc độ trục chính: 50 – 2,500 vòng/phút (chia 2 cấp: thấp & cao)
• Công suất động cơ: 600W hoặc 850W (tùy phiên bản)
• Tốc độ chạy dao và phạm vi tiện ren hệ inch: 10–44TPI, hệ mét: 0.5–3mm
• Hành trình di trượt: 75mm
• Khoảng di chuyển ụ dao: 60mm
• Trọng lượng máy: 70kg
• Điện áp: 220V, 1 pha
• Kích thước máy: Khoảng 840x390x470mm (chiều dài x chiều rộng x chiều cao)

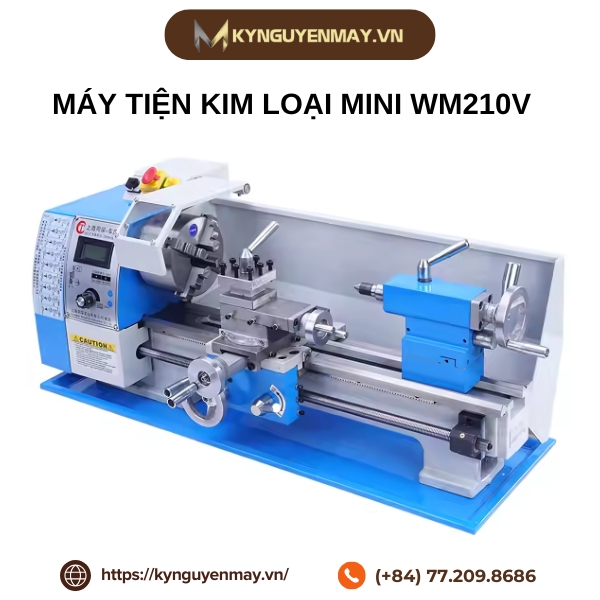

Ảnh máy tiện kim loại mini WM210V

4. Máy tiện kim loại mini BL200L-1

Máy tiện mini BL200L-1 là dòng máy tiện kim loại để bàn nhỏ gọn, được sản xuất theo tiêu chuẩn Châu Âu CE, phù hợp với các xưởng cơ khí nhỏ, trường học, sinh viên kỹ thuật hoặc người đam mê DIY cơ khí. Máy chuyên dùng cho các nguyên công tiện cơ bản, tiện côn và cắt ren hệ mét, đáp ứng đa dạng nhu cầu gia công các chi tiết nhỏ.

Thông số kỹ thuật

• Đường kính quay tối đa trên băng máy: 220 mm
• Đường kính gia công tối đa trên bàn dao: 122 mm
• Chiều rộng băng máy: 115 mm
• Chiều dài chống tâm: 550 mm
• Đường kính lỗ trục chính: 20 mm
• Côn trục chính: MT3
• Số cấp tốc độ trục chính: 6
• Phạm vi số vòng quay trục chính: 140 – 1800 v/ph.
• Phạm vi cắt ren hệ mét: 0,4 – 3,0 mm (11)
• Phạm vi cắt ren Anh: 56 – 8 TPI (11)
• Côn ụ động: MT2
• Hành trình nòng ụ động: 50 mm
• Công suất động cơ chính: 550 W
• Khối lượng máy: 125 kg
• Kích thước bao gói: 1200x560x540 mm (chiều dài x chiều rộng x chiều cao)

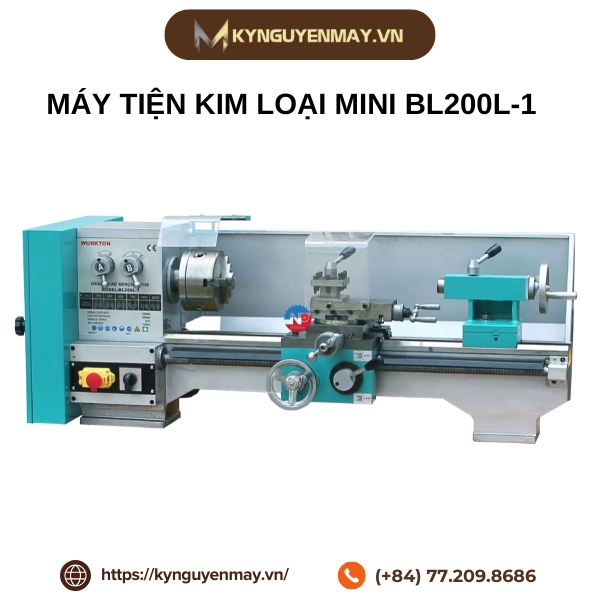

Ảnh máy tiện kim loại mini BL200L-1

5. Máy tiện kim loại Okuma Genos L250

Máy tiện Okuma Genos L250 là dòng máy tiện CNC nổi bật nhờ cấu trúc chắc chắn, độ cứng vững cao cùng khả năng vận hành ổn định và gia công chính xác. Máy được trang bị hệ điều khiển hiện đại, trục chính mạnh mẽ, duy trì hiệu suất ổn định khi gia công vật liệu khó.

Thông số kỹ thuật

• Hệ điều khiển: Fanuc 0i Plus PC hoặc OSP-P200LA
• Đường kính gia công lớn nhất: 280mm
• Chiều dài gia công lớn nhất: 290mm
• Tốc độ trục chính tối đa: 4,500 vòng/phút
• Công suất động cơ trục chính: 7.5kW/5.5kW (có phiên bản lên tới 18.5kW trên GENOS L250II)
• Số lượng vị trí dao: 8
• Hành trình trục X/Z: 160mm/330mm
• Đường kính chuôi dao OD: 25 x 25mm
• Đường kính chuôi dao ID: Ø40mm

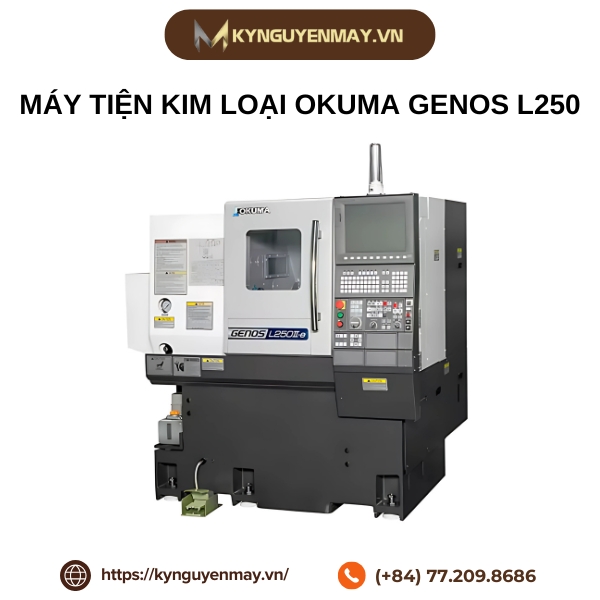

Ảnh máy tiện kim loại Okuma Genos L250

Trên đây là toàn bộ những thông tin liên quan đến máy tiện kim loại, một thiết bị quan trọng trong ngành gia công cơ khí hiện đại. Việc lựa chọn đúng loại máy tiện không chỉ giúp tối ưu hiệu suất làm việc mà còn đảm bảo độ chính xác và tuổi thọ cho sản phẩm. Nếu bạn đang cần tư vấn chọn mua máy tiện kim loại chất lượng, phù hợp với nhu cầu sản xuất, hãy liên hệ ngay với Kỷ Nguyên Máy qua hotline 077. 209. 8686.
