Khám Phá Ngay TOP 15 Các Loại Vòng Bi Phổ Biến Hàng Đầu Hiện Nay

Tác giả: Nguyễn Lê Vi Ngày đăng: 17/06/2020

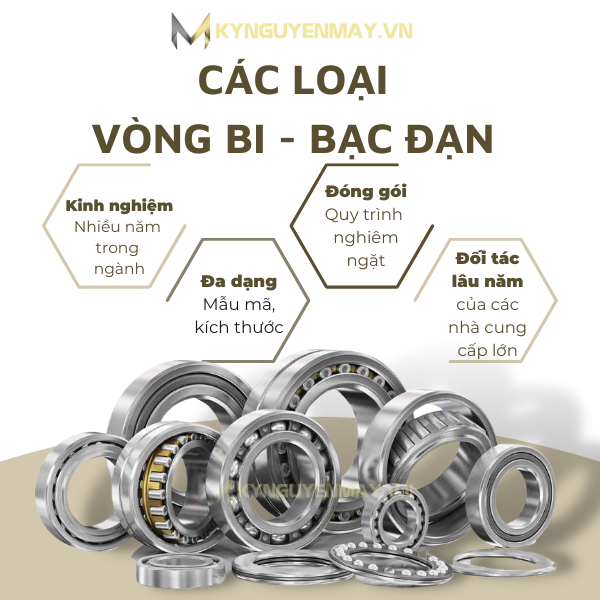

vòng bi các loại (bạc đạn các loại)

Các loại vòng bi có vai trò cực kỳ quan trọng là định vị các chi tiết máy một cách chắc chắn, từ đó giúp máy móc hoạt động nhanh chóng, trơn tru hơn. Các loại ổ lăn này được bán trên thị trường hiện nay có rất nhiều loại. Từng cái sẽ có những đặc điểm và ứng dụng riêng. Bài viết dưới đây sẽ chia sẻ đến bạn chi tiết hơn về sản phẩm này nhé.

Các loại vòng bi (các loại ổ lăn) thông dụng

1. Khái niệm vòng bi và bạc đạn

Ổ con lăn là những linh kiện quan trọng trong các máy móc và thiết bị công nghiệp. Vòng bi là một loại linh kiện hình trụ, có khả năng trượt và xoay, giúp giảm ma sát và hỗ trợ truyền động. Bạc đạn là một loại linh kiện hình cầu, thường sử dụng trong các ứng dụng có tải trọng lớn và chịu lực hướng trục.

2. Tổng hợp các loại bạc đạn phổ biến

Có nhiều loại vòng bi và bạc đạn được sử dụng phổ biến trong công nghiệp. Mỗi loại ổ bi có đặc điểm và ưu điểm riêng, phù hợp với các ứng dụng và môi trường khác nhau. Các loại ổ lăn thường gặp bao gồm vòng bi cầu, vòng bi đũa, vòng bi lăn, bạc đạn bi cầu, bạc đạn trụ, và nhiều loại khác.

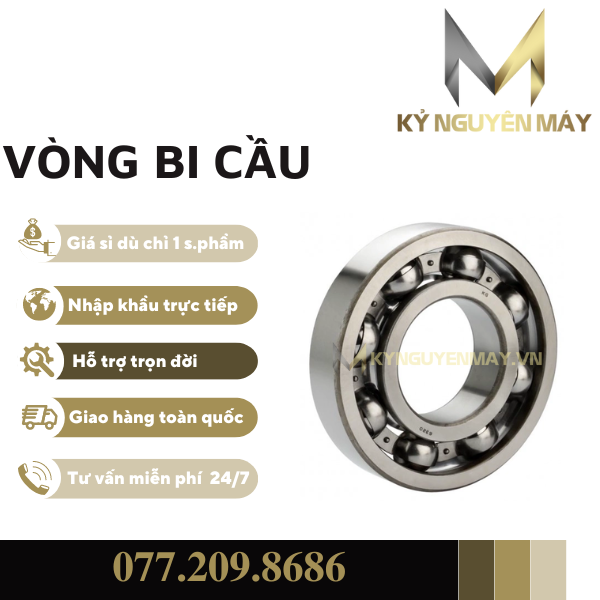

(*) Loại ổ lăn cầu

Vòng bi cầu là một trong các loại bạc đạn phổ biến nhất, có thiết kế đơn giản, có thể hoạt động với tốc độ cao, độ bền tốt, ít cần bảo dưỡng. Vòng bi và ổ bi cầu được sử dụng trong khắp các máy móc công nghiệp và các thiết bị dân dụng hiện nay.

vòng bi các loại (bạc đạn các loại)

Ổ lăn cầu - một trong các loại bạc đạn phổ biến nhất

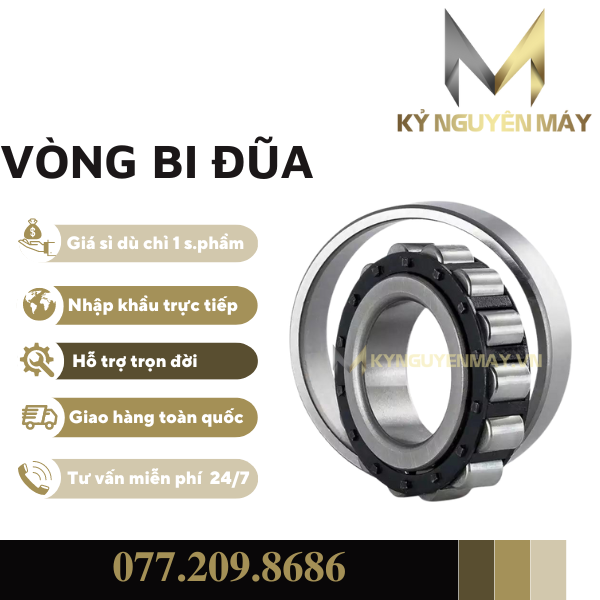

(*) Loại ổ lăn đũa

Vòng bi đũa còn được gọi là ổ đỡ đũa, là loại vòng bi chịu được lực hướng tâm, được thiết kế với chức năng chịu lực lớn và hoạt động ở tốc độ cao.

Các loại ổ bi đũa: Vòng bi đũa 1 dãy, vòng bi đũa 2 dãy.

vòng bi các loại (bạc đạn các loại)

Ổ lăn đũa loại vòng bi chịu được lực hướng tâm

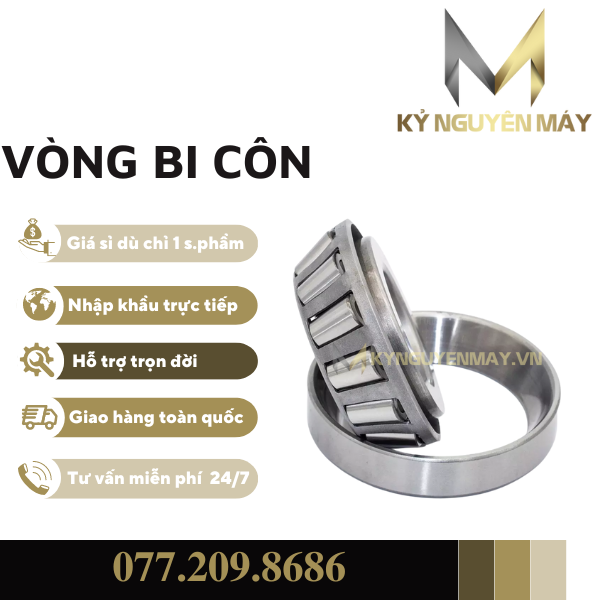

(*) Loại ổ lăn côn

Cấu trúc của vòng bi côn gồm hai phần có thể tách rời nhau được: Vành trong và bi đũa không tách rời gọi là “côn”, còn vành ngoài gọi là “chén”.

Loại vòng bi có khả năng chịu tải cao, hoạt động ở tốc độ cao, thường được dùng trong ngành công nghiệp ô tô như hộp giảm tốc, trục bánh ô tô,...

vòng bi các loại (bạc đạn các loại)

Vòng bi côn có khả năng chịu tải cao, hoạt động ở tốc độ cao

Một trong những điểm đặc biệt của vòng bi côn là thường được lắp chung với các loại vòng bi - bạc đạn khác. Khi lắp vòng bi côn, không được lắp vòng bi lệch tâm hay có độ rơ dọc trục cao vì vòng bi sẽ rất dễ bị hỏng.

Các loại vòng bi và ổ bi côn: vòng bi côn một dãy, hai dãy, bốn dãy, một dãy ghép cặp đôi.

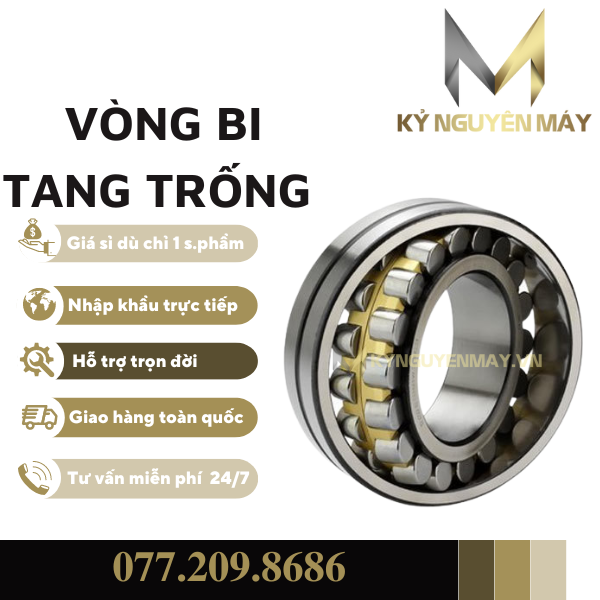

(*) Loại ổ lăn tang trống

Vòng bi tang trống (hay còn gọi là bạc đạn chặn trục tự lựa) cũng được sử dụng phổ biến trong công nghiệp. Loại vòng bi này có 2 mặt lăn hình cầu với những con lăn hình tang trống ở cả vòng trên và vòng dưới. Cấu tạo đặc biệt khiến cho loại vòng bi này trở nên đa năng, không chỉ chịu được trọng tải lớn, đặc biệt là lực dọc trục mà còn có khả năng tự lựa nổi bật.

vòng bi các loại (bạc đạn các loại)

Cấu tạo đặc biệt của ổ bi tang trống khiến nó trở nên đa năng, không chỉ chịu được trọng tải lớn

Vòng bi tang trống được dùng trong những ngành công nghiệp siêu nặng như dầu mỏ, công nghiệp than, vận tải hạng nặng, thiết bị xây dựng.

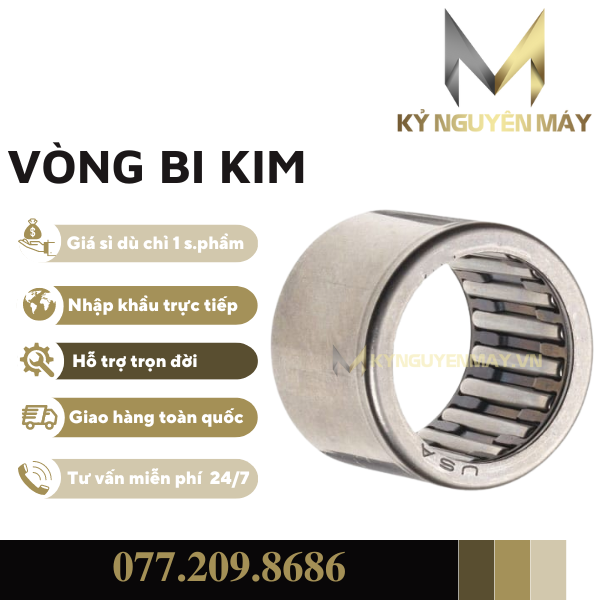

(*) Loại ổ lăn kim

Vòng bi kim bao gồm những con lăn có dạng trụ nhỏ, có kích thước lớn nhỏ tùy loại khác nhau, có khi chiều dài của những hình trụ này gấp 3 - 10 lần đường kính của chung.

vòng bi các loại (bạc đạn các loại)

Bạc đạn đũa kim chịu được lực hướng tâm cực lớn, vận hành được ở tốc độ cao

Vòng bi kim chịu được lực hướng tâm cực lớn, vận hành được ở tốc độ cao, thường được sử dụng trong các ứng dụng trong máy ép nhựa, máy cắt trong ngành sản xuất bao bì, hay trong ngành sản xuất thép cán nóng.

Các loại bạc đạn và ổ bi kim gồm loại 1 dãy, 2 dãy, 3 dãy.

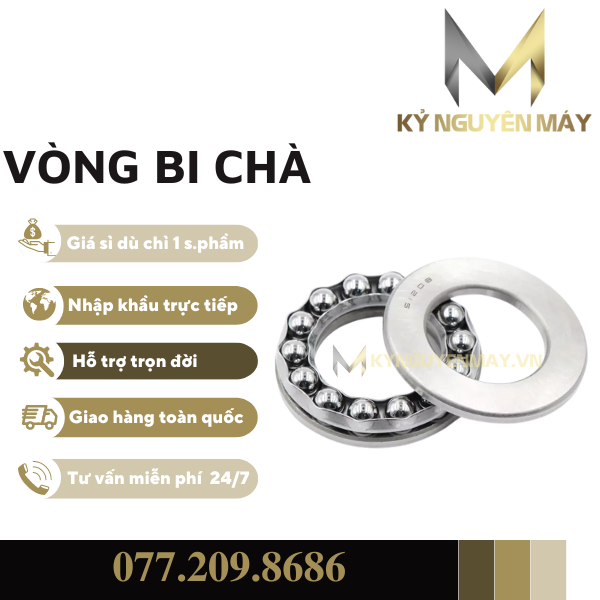

(*) Loại ổ lăn chà (Bạc đạn tỳ)

Cấu tạo gồm một vòng ngoài, một vòng trong, hệ thống con lăn và vòng cách

  • Ổ bi chặn một hướng chỉ chịu được tải dọc trục theo một hướng và do đó chỉ định vị dọc trục theo một hướng.
  • Vòng bi cầu chặn trục với vòng cách thường được làm bằng thép dập cho vòng bi chặn nhỏ và bằng đồng thau đúc nguyên khối cho vòng bi cầu chặn lớn.

vòng bi các loại (bạc đạn các loại)

Bạc đạn chà tỳ chỉ chịu được tải dọc trục theo một hướng

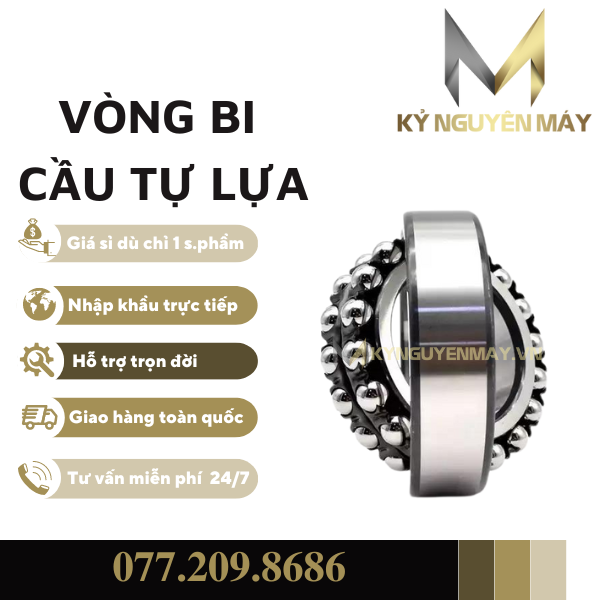

    (*) Loại ổ lăn cầu tự lựa

    Bạc đạn cầu tự lựa có cấu tạo chịu được độ lệch góc giữa gối đỡ và trục, hạn chế ma sát ở mức thấp, triệt tiêu tốt nhiệt lượng toả ra ngay cả khi đang hoạt động ở vận tốc cao.

    vòng bi các loại (bạc đạn các loại)

    Ổ bi cầu đặc biệt có cấu tạo chịu được độ lệch góc giữa gối đỡ và trục

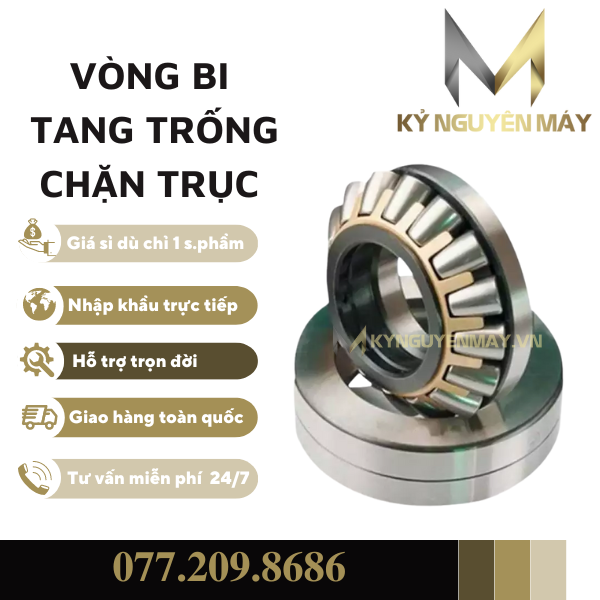

    (*) Loại ổ lăn tang trống chặn trục

    Bạc đạn tang trống chặn trục là ổ lăn một dãy với các con lăn không đối xứng. Đây là loại có thể chịu tải dọc trục rất cao và có thêm khả năng chịu tải trọng hướng kính ở mức vừa phải. Ngoài ra, nó còn cho phép tốc độ quay tương đối cao ngay cả trong điều kiện hoạt động khắc nghiệt.

    vòng bi các loại (bạc đạn các loại)

    Ổ bi đũa tang trống chặn trục chịu tải dọc trục rất cao và chịu tải trọng hướng kính ở mức vừa phải

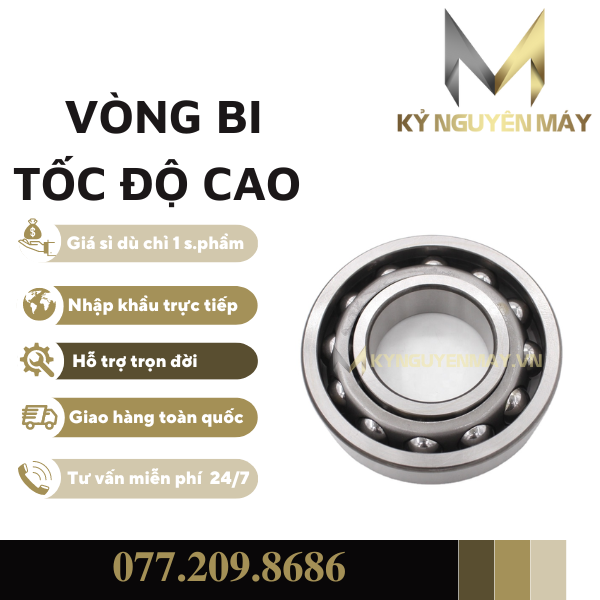

    (*) Loại ổ lăn tốc độ cao

    Ổ bi đỡ chặn là một từ chuyên môn chỉ về các loại vòng bi, bạc đạn có khả năng vận hành chính xác kể cả khi đạt số lần quay trên phút rất cao, nhờ đó có thể tạo ra lực mạnh, sâu và vô cùng dứt khoát.

    vòng bi các loại (bạc đạn các loại)

    Vòng bi và ổ bi tốc độ cao khả năng vận hành chính xác

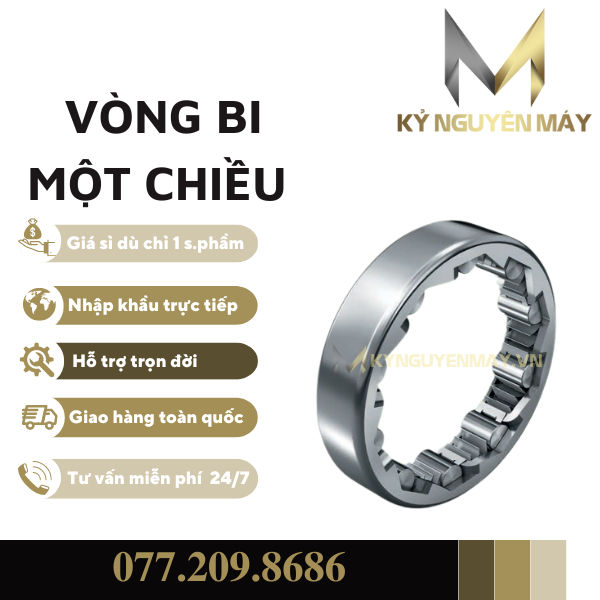

    (*) Loại ổ lăn một chiều

    Vòng bi một chiều chính là là dạng vòng bi đũa nhưng chỉ có thể quay theo một chiều duy nhất và được sử dụng nhằm mục đích ngăn chặn đảo chiều trong quá trình vận hành của máy móc.

    vòng bi các loại (bạc đạn các loại)

    Ổ bi 1 chiều là một dạng của vòng bi đũa nhưng chỉ có thể quay theo một chiều duy nhất

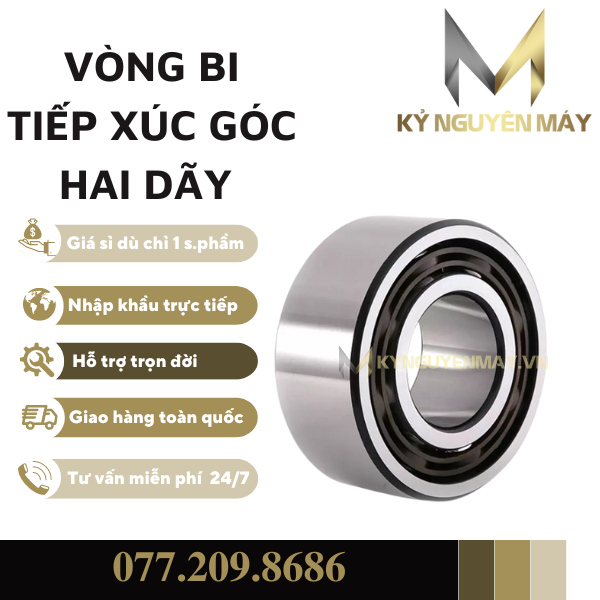

    (*) Loại ổ lăn tiếp xúc góc hai dãy

    Nhờ sự sắp xếp đặc trưng riêng mà vòng bi tiếp xúc góc hai dãy chịu được tải trọng hỗn hợp, tương đương với việc có thể tải hướng tâm và tải dọc trục cùng thời điểm. Đặc biệt, khả năng chịu tải dọc trục của ổ lăn đỡ chặn hai dãy tỷ lệ theo độ lớn mở góc.

    vòng bi các loại (bạc đạn các loại)

    Ổ lăn tiếp xúc góc 2 dãy chịu được tải trọng hỗn hợp

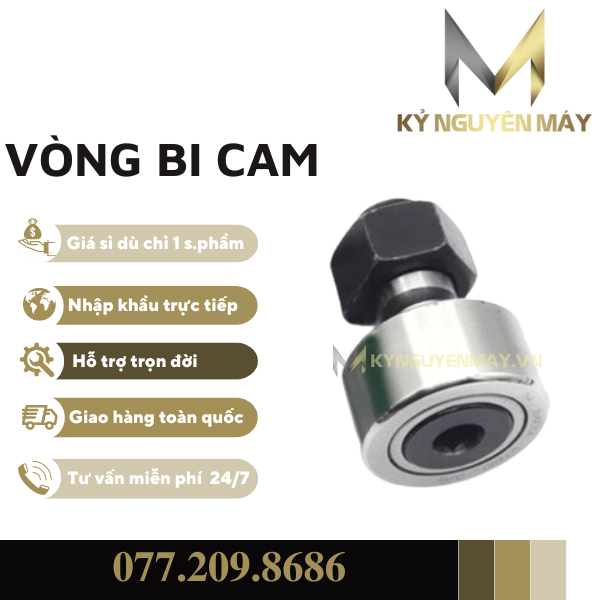

    (*) Loại ổ lăn cam

    Vòng bi cam có cấu tạo được gắn với xupap, có khả năng nạp và xả khí cho động cơ khi mà máy hoạt động, cho phép làm việc với cường độ cao hoặc trong điều kiện môi trường khắc nghiệt nhất.

    vòng bi các loại (bạc đạn các loại)

    Bạc đạn cam tỳ có khả năng nạp và xả khí cho động cơ khi mà máy hoạt động

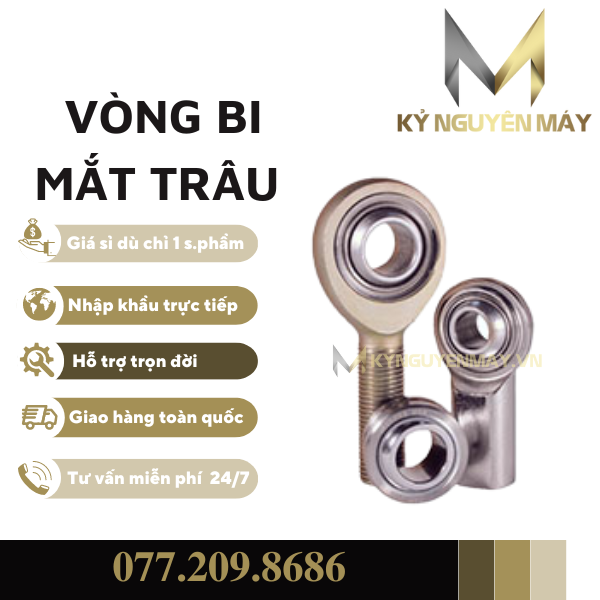

    (*) Loại ổ lăn mắt trâu

    Loại vòng bi mắt trâu được ghép từ một ổ trượt tang trống hướng tâm và đầu trục có ren. Vòng trong được mà nhẵn, còn vòng ngoài được bọc vừa vặn phần mặt trong giúp nâng cao tải trọng lực hướng tâm của các loại chi tiết máy.

    vòng bi các loại (bạc đạn các loại)

    Vòng bi mắt trâu có khả nănh nâng cao tải trọng lực hướng tâm của các loại chi tiết máy

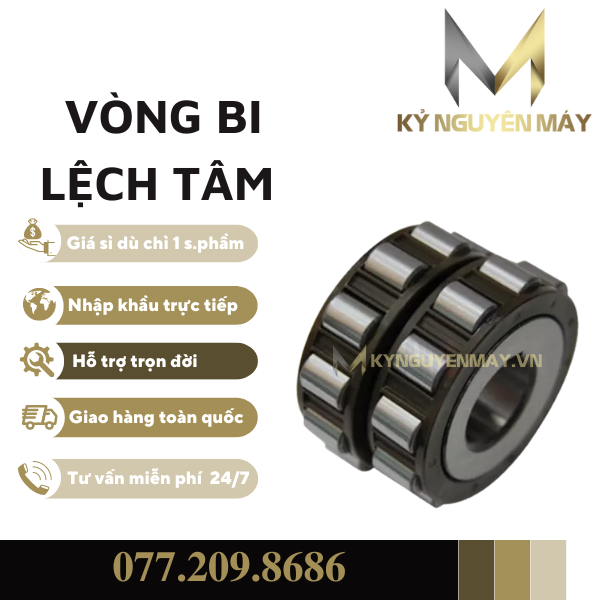

    (*) Loại ổ lăn lệch tâm

    Bạc đạn lệch tâm là loại vòng bi và ổ bi được sản xuất để thích ứng cho các ứng dụng hướng quay không đồng nhất.

    vòng bi các loại (bạc đạn các loại)

    Vòng bi lệch tâm có khả năng chịu được lực ép và tải trọng cao

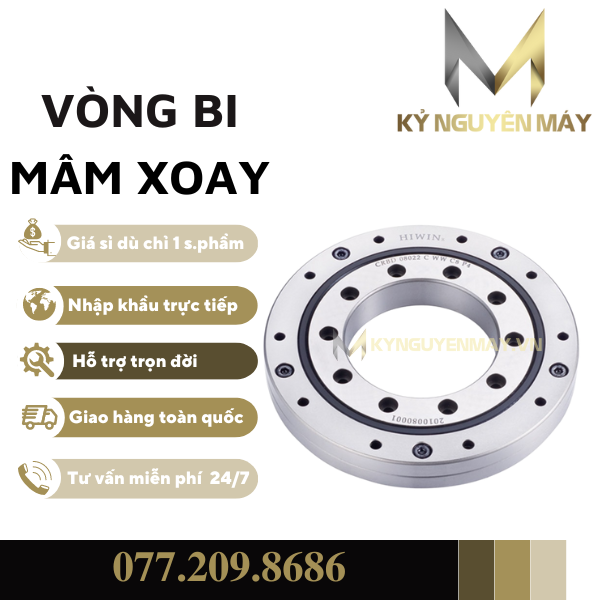

    (*) Loại ổ lăn mâm xoay

    Vòng bi mâm xoay có cấu tạo bao gồm: vành mâm ngoài, vành mâm trong, viên bi và vòng cách, thông thường chất liệu làm vòng bi bàn xoay này được làm từ thép để có thể tạo được độ cứng nhất định và đạt được tiêu chuẩn chất lượng cao.

    vòng bi các loại (bạc đạn các loại)

    Vòng bi mâm xoay sử dụng để tải hoặc cẩu vật rất nặng và tốc độ quay là chậm

    Ngoài ra, nó có kích cỡ khá lớn nên vì vậy mà phạm vi hoạt động của loại vòng bi này thường được dùng trong các loại thiết bị, máy móc có trọng tải nặng, cẩu vật nặng hoặc có tốc độ quay chậm.

    Các loại vòng bi - bạc đạn hãng nào tốt nhất?

    Hiện nay, các loại ổ lăn thông dụng phần lớn đều đến từ các thương hiệu nổi tiếng. Cùng Kỷ Nguyên Máy điểm quá các hãng vòng bi nổi tiếng đến từ những quốc gia là cái nôi của ngành sản xuất linh kiện và từ đó đi bạn có thể tìm ra đáp án riêng mình cho câu hỏi trên nhé.

    Các hãng vòng bi nổi tiếng - Ổ bi Nhật (Bạc đạn nhật)

    Đối với những khách hàng trong lĩnh vực công nghiệp, những thương hiệu vòng bi công nghiệp được sản xuất từ Nhật Bản đã trở nên quá quen thuộc. Vậy điều gì đã làm nên sự nổi trội của các ổ bi Nhật như vậy?

    • Nguyên liệu sản xuất được nghiên cứu và chọn lựa theo tiêu chuẩn quốc tế;
    • Công suất hoạt động vẫn có thể giữ vững như ban đầu hoặc chỉ suy giảm đôi chút, trong khi đã sử dụng trong một thời gian dài;
    • Tối ưu tuổi thọ vòng bi nên tiết kiệm được chi phí thay mới hay sửa chữa thường xuyên;
    • Thông số sản phẩm tương đương giữa các thương hiệu bạc đạn Nhật, do đó dễ dàng thay đổi khi không tìm được sản phẩm đúng để thay thế.
    Bạc đạn Nhật (Ổ bi Nhật) Giá bán tham khảo
    Vòng bi Nhật - KOYO Hotline: 077.209.8686
    Ổ lăn Nhật - NSK
    Ổ bi Nhật -  NTN
    Vòng bi Nhật - IKO
    Bạc đạn Nhật - NACHI

    vòng bi các loại (bạc đạn các loại)

    Thương hiệu ổ bi Nhật Bản: KOYO, NSK, NTN, IKO, NACHI

    >> Xem thêm: VÒNG BI NACHI CÓ TỐT KHÔNG VÀ NHỮNG ĐIỀU CẦN LƯU Ý

    Các hãng vòng bi nổi tiếng - Vòng bi Hàn quốc

    Đây là một số ưu điểm khi nhắc đến ổ bi Hàn quốc:

    • Thiết kế tinh tế, chất liệu sản xuất chất lượng;
    • Tăng khả năng giảm ma sát và chịu được nhiệt độ cao;
    • Dây chuyền sản xuất tiên tiến bật nhất;
    • Sản phẩm có độ bền cao;
    • Đa dạng chủng loại nhất trong hệ thống các loại vòng bi.
    Bạc đạn Trung Quốc Giá bán tham khảo
    Vòng bi Hàn Quốc - KBC Hotline: 077.209.8686

    vòng bi các loại (bạc đạn các loại)

    Thương hiệu vòng bi Hàn Quốc: KBC

    Các hãng vòng bi nổi tiếng - Vòng bi Trung quốc

    Thị trường kinh doanh các loại bạc đạn hiện nay tại Việt Nam xuất hiện hàng trăm hàng nghìn chủng loại vòng bi để các bạn lựa chọn. Nhưng khi nói đến các thương hiệu Trung quốc khiến nhiều người mua e dè và sợ hãi bởi theo như suy nghĩ của hầu hết người dân Việt Nam: "Hàng Trung thì luôn không an toàn và kém chất lượng". Tuy nhiên công bằng phải nói thì những sản phẩm thiếu chất lượng thường là những món được nhập khẩu lậu về Việt Nam. Trong khi những sản phẩm theo đường chính ngạch thường khá tốt và đa số đều đảm bảo chất lượng và sử dụng tốt.

    Các loại linh kiện cơ khí đến từ công ty sản xuất vòng bi công nghiệp lâu năm như KOYO, THK, SKF,...thường bán ra thị trường với khá cao. Nắm bắt được nhu cầu mua hàng giá rẻ hơn, nhiều nhà sản xuất Trung đã bắt đầu nghiên cứu và thay đổi một số nguyên liệu để cho ra mắt các sản phẩm vòng bi vẫn đảm bảo được các yêu cầu kỹ thuật và khả năng hoạt động hiệu quả nhưng giá thành lại rẻ hơn.

    Bạc đạn Trung Quốc (Vòng bi trung quốc giá rẻ) Giá bán tham khảo
    Vòng bi Trung Quốc - CNB Hotline: 077.209.8686
    Ổ lăn Trung Quốc - DYZV
    Ổ bi Trung Quốc - BRGR
    Vòng bi Trung Quốc - FH
    Bạc đạn Trung Quốc - CW
    Ổ lăn Trung Quốc - CSC
    Vòng bi Trung Quốc - UBC

    vòng bi các loại (bạc đạn các loại)

    Thương hiệu vòng bi Trung Quốc: CNB, DYZV, BRGR, FH, CW, CSC và UBC

    Các hãng vòng bi nổi tiếng - Bạc đạn Đức

    Phần lớn các công ty sản xuất bạc đạn Đức đều thiết kế theo phong cách tối giản, tinh tế và độ chính xác đến từng micromet. Không chỉ vậy, các loại ổ lăn này còn có khả năng chịu tải hoàn hảo bất chấp tỷ lệ đã bị giảm để giữ thiết lế nhỏ gọn.

    Bạc đạn Đức Giá bán tham khảo
    Ổ lăn Đức - IKO Hotline: 077.209.8686
    Vòng bi Đức - FAG

    vòng bi các loại (bạc đạn các loại)

    Thương hiệu bạc đạn Đức: INA và FAG

    Trên đây là tập hợp những thông tin cơ bản nhất về các loại vòng bi phổ biến hiện nay. Tùy theo ứng dụng, bạn sẽ lựa chọn loại vòng bi phù hợp với kích thước chính xác nhất để tạo nên những chuyển động máy trơn tru, hiệu quả nhất. Nếu bạn muốn tìm hiểu thêm về cách chọn bạc đạn trượt dọc, thanh ray trượt cnc, bộ trục vitme, bạc đạn đỡ trục... và tìm nơi mua vòng bi chất lượng, giá tốt, hãy chọn Kỷ Nguyên Máy, bạn sẽ được hỗ trợ tận tâm và chuyên nghiệp nhất.
