ABEC là gì? - Thuật ngữ vòng bi abec và những gì bạn cần biết

Tác giả: Trần Đức Thiện Ngày đăng: 19/12/2022
Nội dung bài viết

Thuật ngữ vòng bi ABEC là gì? một tiêu chuẩn đo lường dung sai của vòng bi/ bạc đạn. Có 5 bậc đó là : ổ lăn abec 1, bạc đạn abec 3, ổ bi abec 5, vòng bi abec 7 và vòng bi abec 9. Chỉ số càng cao thì tốc độ quay của vòng bi càng trơn tru, nhanh hơn, êm ái và chính xác hơn. Bài viết này sẽ giới thiệu đến các bạn.

Abec là gì? - Thuật ngữ vòng bi abec và những gì bạn cần biết

Ảnh Abec là gì? - Thuật ngữ vòng bi abec và những gì bạn cần biết

Thông tin vòng bi ABEC

Thuật ngữ ABEC trong vòng bi là gì?

Abec là gì? - Từ "abec" (Annular Bearing Engineering Committee) được biết đến là tiêu chuẩn đo lường dung sai của vòng bi/ bạc đạn được quy định bởi hiệp hội các nhà sản xuất vòng bi ở Mỹ (ABMA).

Chỉ số abec càng lớn, tương đương với vòng bi càng hoạt động trơn tru, êm ái, nhanh và chính xác hơn. Cần chú ý là abec không phản ánh lên các thông số quan trọng và chất lượng vật liệu làm nên vòng bi.

Đặc biệt những tên gọi sau như: bạc đạn spinner, vòng bi spinner, bạc đạn patin, vòng bi giày patin, vòng bi patin...Là những cái tên vòng bi được gắn liền với sản phẩm khi được sản xuất ra.

Tiêu chuẩn ABEC đo lường những gì?

Tiêu chuẩn ABEC chỉ tập trung vào độ chính xác về mặt hình học và kích thước của vòng bi, bao gồm:

  • Độ tròn và độ đồng tâm của các vòng trong và vòng ngoài.
  • Dung sai của đường kính trong và đường kính ngoài.
  • Độ song song và độ phẳng của các bề mặt.

Tiêu chuẩn này không phản ánh các yếu tố quan trọng khác như chất lượng vật liệu, độ cứng, khả năng chịu tải hay khả năng chống ăn mòn của vòng bi.

Bảng xếp hạng các thông số vòng bi abec

Vòng bi abec Ý nghĩa
Bạc đạn abec 1 Loại thô nhất, ít chính xác nhất, bền nhất và rẻ nhất.

Cấp độ chính xác thấp nhất, phù hợp cho các ứng dụng thông thường, tốc độ thấp, không đòi hỏi độ chính xác cao.

Vòng bi abec 3

Loại hoàn thiện giá rẻ nhất, nhưng độ lăn không trơn tru và nhanh.

Độ chính xác ở mức khá, thường được sử dụng trong các ứng dụng phổ thông.

Bạc đạn abec 5

Tiêu chuẩn trong trượt ván, tốc độ hợp lý và chi phí hợp lý.

Tiêu chuẩn phổ biến cho nhiều thiết bị, đặc biệt là trong các môn thể thao như trượt ván (patin, skateboard), yêu cầu tốc độ và độ êm ái vừa phải.

Vòng bi abec 7

Hoạt động nhanh, trơn tru nhưng tốn nhiều chi phí.

Tiêu chuẩn phổ biến cho nhiều thiết bị, đặc biệt là trong các môn thể thao như trượt ván (patin, skateboard), yêu cầu tốc độ và độ êm ái vừa phải.

Vòng bi abec 9

Vòng bi có độ chính xác và độ bền cao nhất.

Cấp độ chính xác cao nhất, được sử dụng trong các thiết bị yêu cầu hiệu suất cực cao và độ chính xác tối đa, chẳng hạn như máy công cụ CNC hay các thiết bị đo lường chính xác.

Đánh giá vòng bi ABEC và các giới hạn tương đương ISO

Vòng bi abec ISO
Vòng bi abec 1 Class 0
Bạc đạn abec 3 Class 6
Bạc đạn abec 5 Class 5
Vòng bi abec 7 Class 4
Vòng bi abec 9 Class 2
  • Các ứng dụng yêu cầu khả năng làm việc ở tốc độ cao thường nằm trong abec 1 và abec 3;
  • Ổ trục yêu cầu độ chính xác cao thường được sản xuất theo dung sai abec 5, 7 hoặc 9. Trong đó, abec 7 được xem là phổ biến nhất.

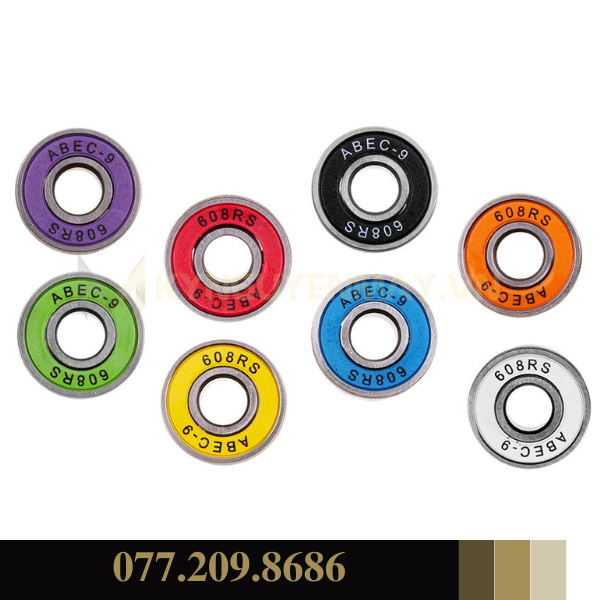

Vòng bi ABEC 1 - 3 - 5 - 7 - 9

Ảnh Vòng bi ABEC 1 - 3 - 5 - 7 - 9

>> Xem thêm: TÌM HIỂU VỀ CÔNG DỤNG BẠC ĐẠN XE ĐẠP VÀ CÁCH THAY VÒNG BI NHANH CHÓNG

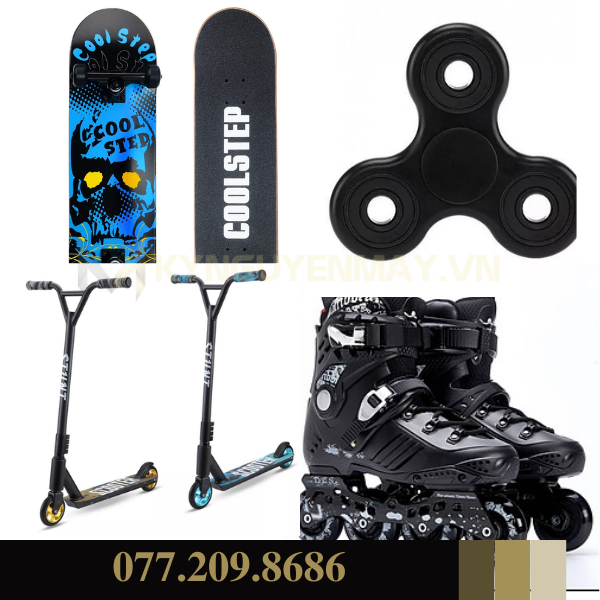

Ứng dụng của các vòng bi abec

  • Ván trượt;
  • Ván dài và giày trượt;
  • Xe scooter;
  • Con quay...

vòng bi abec

Ảnh Ứng dụng của các vòng bi abec

Như vậy Kỷ Nguyên Máy giới thiệu chi tiết và cụ thể nhất đến bạn về vòng bi abec. Chúng tôi luôn sẵn sàng đồng hành cùng quý khách hàng mọi lúc, mọi nơi. Kỷ Nguyên Máy tự tin là đơn vị có kiến thức sâu rộng trong ngành vật tự linh kiện cơ khí, chất lượng sản phẩm được đảm bảo hàng đầu và cung cấp nhiều dịch vụ hậu mãi hấp dẫn. Để có thể lựa chọn cho mình loại bạc đạn chính xác, hãy liên hệ cho chúng tôi thông qua Hotline077.209.8686.
