Chỉnh vitme máy phay CNC: Hướng dẫn chi tiết để nâng cao độ chính xác

Tác giả: Trần Đức Thiện Ngày đăng: 30/07/2025
Nội dung bài viết

Trong thế giới gia công cơ khí chính xác, máy phay CNC là trái tim của nhiều nhà xưởng, và một trong những bộ phận quan trọng nhất quyết định hiệu suất của chúng chính là trục vít me. Việc hiểu rõ, bảo dưỡng và đặc biệt là biết cách chỉnh vitme máy phay CNC đúng chuẩn không chỉ ảnh hưởng trực tiếp đến độ chính xác của sản phẩm mà còn kéo dài tuổi thọ của máy, tối ưu hóa tốc độ gia công và đảm bảo chất lượng đầu ra. Nếu bạn đang tìm cách nâng cao hiệu quả vận hành máy phay CNC, đừng bỏ qua hướng dẫn chi tiết dưới đây!

Chỉnh vitme máy phay CNC: Hướng dẫn chi tiết để nâng cao độ chính xác

Ảnh chỉnh vitme máy phay CNC: Hướng dẫn chi tiết để nâng cao độ chính xác

Chỉnh vitme máy phay CNC là gì?

Chỉnh vitme máy phay CNC là thao tác điều chỉnh độ tương tác chính xác giữa trục vitme và đai ốc vitme, nhằm loại bỏ hiện tượng hồi rơ và duy trì chuyển động trơn tru, chính xác. Việc này ảnh hưởng trực tiếp đến:

  • Độ chính xác gia công: Đảm bảo tọa độ chuyển động chính xác tuyệt đối, hạn chế sai số sản phẩm.
  • Tốc độ vận hành: Giúp máy hoạt động mượt mà, không rung lắc, không gây tiếng ồn, nâng cao năng suất.
  • Độ bền máy: Giảm mài mòn phần cơ khí bên trong vitme, kéo dài tuổi thọ máy.
  • Chất lượng sản phẩm: Khắc phục các lỗi kích thước sai lệch, bavia hoặc bề mặt không đạt yêu cầu.

Việc bảo trì và hiệu chỉnh vitme đúng cách là yếu tố tiên quyết giúp máy phay CNC hoạt động ổn định, nâng cao hiệu quả sản xuất và giảm thiểu chi phí sửa chữa.

Trục vitme máy phay CNC là gì?

Trục vitme là một bộ phận cơ khí truyền động, có nhiệm vụ chuyển đổi chuyển động quay của động cơ thành chuyển động tuyến tính. Đây là một thành phần không thể thiếu trong máy phay CNC cũng như các loại máy gia công cơ khí chính xác khác.

  • Nhiệm vụ: Trục vít me giúp chuyển động bàn máy/trục chính một cách chính xác và mượt mà. Khi vít quay, đai ốc sẽ di chuyển tịnh tiến theo chiều dài của vít, hoặc ngược lại.
  • Tầm quan trọng trong hệ truyền động CNC: Trục vít me là yếu tố cốt lõi đảm bảo độ chính xác và khả năng lặp lại của máy. Nó cho phép điều khiển chuyển động đa trục (X, Y, Z) đồng thời và phối hợp, tạo ra các thiết kế phức tạp với đường cong và hoa văn đa chiều.
  • Các ứng dụng thực tiễn: Ngoài máy phay CNC, trục vít me còn được ứng dụng rộng rãi trong máy tiện CNC, máy khoan, máy doa tọa độ, máy cắt Plasma, máy cắt Laser, robot công nghiệp và nhiều thiết bị tự động hóa khác đòi hỏi độ chính xác cao.

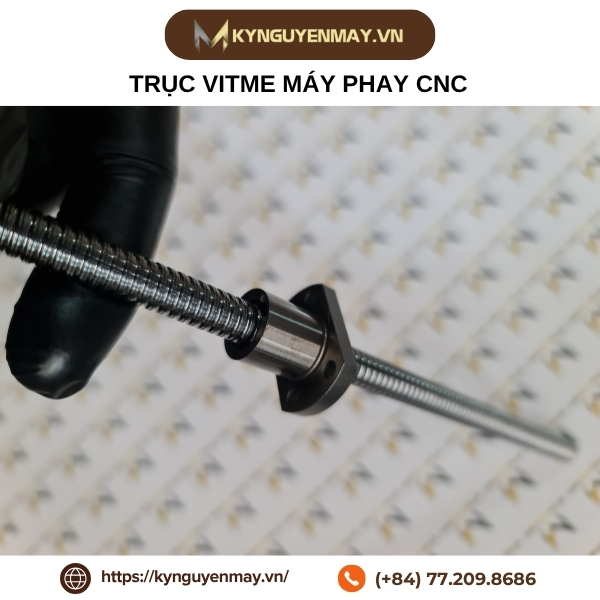

Trục vitme máy phay CNC

Ảnh trục vitme máy phay CNC

Cấu tạo trục vitme máy phay CNC

Cấu tạo của trục vít me khá tinh vi, bao gồm các thành phần chính sau:

  • Thân trục vít: Là thanh thép có các đường ren xoắn ốc được gia công chính xác.
  • Đai ốc tương ứng: Được thiết kế để ăn khớp với các đường ren trên thân trục vít.
  • Bi: Các viên bi thép được đặt trong các rãnh giữa thân trục vít và đai ốc. Chúng đóng vai trò là phần tử lăn, giúp giảm ma sát đáng kể và tăng hiệu suất truyền động so với vít me truyền thống.
  • Đường ren: Thiết kế ren (bước ren, hình dạng ren) quyết định nhiều đặc tính chức năng của vít me như tốc độ di chuyển và khả năng chịu tải.
  • Vật liệu chế tạo: Thường được làm từ thép hợp kim chất lượng cao để đảm bảo độ cứng, độ bền và khả năng chống mài mòn. Tùy thuộc vào yêu cầu môi trường, có thể sử dụng thép không gỉ hoặc các vật liệu đặc biệt khác.
  • Độ chính xác và dung sai: Đây là yếu tố then chốt, quyết định mức độ chính xác của chuyển động tuyến tính.
  • Hệ thống seal bảo vệ: Các phớt chắn bụi và chất bẩn giúp bảo vệ bi và rãnh ren khỏi các tác nhân gây mòn từ môi trường gia công.

Cấu tạo trục vitme máy phay CNC

Ảnh cấu tạo trục vitme máy phay CNC

Phân loại trục vitme máy phay CNC

Trục vít me máy phay CNC được phân loại dựa trên nhiều tiêu chí khác nhau:

1. Theo đầu mối ren:

  • Một đầu mối: Cấu tạo đơn giản, bước vít nhỏ, thích hợp cho các ứng dụng không yêu cầu tốc độ di chuyển quá cao.
  • Nhiều đầu mối: Có nhiều đường ren song song, cho góc xoắn vít và tỷ số truyền lớn hơn, giúp di chuyển nhanh hơn cho mỗi vòng quay.

2. Theo công dụng:

  • Chính xác cao: Thường là vít me bi, ứng dụng trong các máy móc đòi hỏi độ chính xác chuyển động tuyệt đối (máy CNC, thiết bị đo lường).
  • Tải thường: Dùng cho các thiết bị chỉ ứng dụng mang tải và truyền chuyển động thông thường, không đòi hỏi quá cao về độ chính xác.

3. Theo vật liệu: Thép, thép không gỉ, đồng thau... tùy thuộc vào yêu cầu về độ bền, khả năng chống ăn mòn và môi trường làm việc.

4. Theo phương pháp chế tạo:

  • Ép ren: Được sản xuất bằng cách cán hoặc ép ren, thường có cấp độ chính xác từ C10, C7 đến C5. Phổ biến do chi phí thấp hơn.
  • Mài chính xác: Được gia công bằng phương pháp mài, đạt độ chính xác rất cao, thường là cấp 7, cấp 5, thậm chí cấp 3. Dành cho các ứng dụng đòi hỏi sự chính xác tuyệt đối.

5. Theo công nghệ:

  • Vitme bi: Phổ biến nhất hiện nay, sử dụng các viên bi lăn để giảm ma sát, tăng hiệu suất, độ chính xác và tuổi thọ.
  • Vitme trượt: Sử dụng ma sát trượt trực tiếp giữa vít và đai ốc, độ chính xác thấp hơn vít me bi và cần bôi trơn thường xuyên.

6. Theo cấp chính xác:

  • Cấp C0, C1, C2, C3, C5, C7, C10: Cấp càng nhỏ, độ chính xác càng cao. C3 là cấp rất cao, C5 và C7 là các cấp phổ biến cho máy CNC.

Dấu hiệu cần chỉnh vitme máy phay CNC

Việc nhận biết sớm các dấu hiệu trục vít me bị sai lệch hoặc mòn là rất quan trọng để có biện pháp xử lý kịp thời. Các lỗi thường gặp bao gồm:

  • Máy chạy sai tỷ lệ, sản phẩm bị sai số vị trí: Đây là dấu hiệu rõ ràng nhất, khi kích thước hoặc vị trí các chi tiết trên sản phẩm gia công không khớp với bản vẽ.
  • Hiện tượng hồi rơ: Là sự va chạm nhẹ giữa ren của vít và đai ốc khi chuyển hướng di chuyển. Có thể cảm nhận bằng cách di chuyển trục bằng tay và thấy có một khoảng chết trước khi trục phản ứng.
  • Phát sinh tiếng ồn lạ: Tiếng kêu lạch cạch, rít rít hoặc tiếng ồn bất thường khi trục di chuyển.
  • Mòn đai ốc hoặc bi vitme: Có thể kiểm tra bằng mắt thường hoặc cảm nhận độ rơ tăng lên đáng kể.

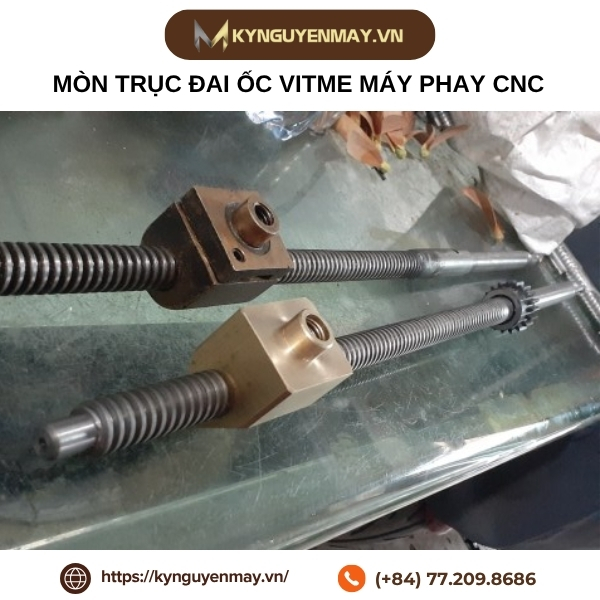

Mòn trục đai ốc vitme máy phay CNC

Ảnh mòn trục đai ốc vitme máy phay CNC

  • Rung động khi chạy chế độ cắt nặng: Đặc biệt khi máy phải chịu tải trọng lớn hoặc gia công vật liệu cứng, rung động tăng lên cho thấy trục vít me đang gặp vấn đề.
  • Lệch hành trình so với lệnh điều khiển: Máy di chuyển không đủ hoặc quá mức so với giá trị được lập trình.
  • Sản phẩm đầu ra bị sai lệch tọa độ: Các lỗ khoan, rãnh phay không nằm đúng vị trí quy định.

Các bước cụ thể để chỉnh vitme máy phay CNC

Bước 1: Kiểm tra độ chính xác của từng trục vitme

  • Sử dụng đồng hồ so hoặc đồng hồ que để đo độ chính xác của các trục X, Y, Z.
  • Kiểm tra sai số độ rơ của từng trục, thường sai số này không nên vượt quá 0.05mm.

Bước 2: Kiểm tra độ đảo trục chính:

  • Sử dụng đồng hồ so để đo độ đảo của trục chính, sai số thường không vượt quá 0.01mm.

Đồng hồ đo trục vitme máy phay CNC

Ảnh đồng hồ đo trục vitme máy phay CNC

Bước 3: Kiểm tra độ vuông góc giữa các trục

  • Kiểm tra độ vuông góc giữa trục Z với phương X và phương Y của bàn máy, sai số thường là 0.01mm trên 100mm.
  • Kiểm tra độ vuông góc giữa phương X và Y.

Bước 4: Kiểm tra độ nhạy của từng trục

  • Sử dụng đồng hồ so hoặc đồng hồ que để kiểm tra độ nhạy của từng trục khi chuyển động ở độ phân giải nhỏ nhất (ví dụ 0.001mm).

Bước 5: Hiệu chỉnh

  • Nếu phát hiện sai số, cần kiểm tra driver, motor và tham số của máy.
  • Có thể cần hiệu chỉnh lại các tham số trong bộ điều khiển của máy.

Bước 6: Phay kiểm tra thực tế

  • Phay một trụ tròn để kiểm tra độ chính xác, ví dụ trụ có đường kính 100mm, chiều cao 20mm.
  • Phay tinh, để lại lượng dư khoảng 0.05 – 0.1mm và đo kiểm lại.
  • Nếu phay bị oval, có gờ thì cần kiểm tra và hiệu chỉnh lại.

Các lỗi thường gặp sau khi chỉnh vitme và cách khắc phục

Mặc dù đã tuân thủ quy trình, nhưng đôi khi vẫn có thể xảy ra các lỗi sau khi chỉnh vitme máy phay CNC:

1. Máy báo lỗi quá tải trục:

  • Nguyên nhân: Thường xảy ra khi bạn siết đai ốc quá chặt trong quá trình điều chỉnh vật lý, làm tăng preload quá lớn, gây ra ma sát và tải trọng nặng lên động cơ servo.
  • Khắc phục: Nới lỏng đai ốc điều chỉnh ra một chút, giảm preload, sau đó kiểm tra lại. Cần điều chỉnh từ từ và thử nghiệm để tìm điểm cân bằng tối ưu giữa độ chính xác và tải trọng.

2. Trục di chuyển nặng, không mượt:

  • Nguyên nhân: Tương tự như lỗi quá tải, preload quá lớn hoặc thiếu bôi trơn là nguyên nhân chính.
  • Khắc phục: Nới lỏng đai ốc và kiểm tra lại độ mượt của trục. Đảm bảo trục vít me được bôi trơn đầy đủ và đúng cách.

3. Độ rơ vẫn còn hoặc không ổn định:

  • Nguyên nhân:

+ Vitme hoặc bi đã quá mòn, cần thay thế: Nếu các viên bi hoặc rãnh ren trên vít me đã bị mòn quá giới hạn, việc điều chỉnh preload sẽ không còn hiệu quả.

+ Vòng bi đỡ chặn bị hỏng: Các vòng bi đỡ ở hai đầu trục vít me bị lỏng, mòn hoặc hỏng cũng gây ra độ rơ và ảnh hưởng đến độ ổn định của trục.

  • Khắc phục: Trong trường hợp này, việc điều chỉnh đơn thuần không đủ. Cần liên hệ kỹ thuật viên chuyên nghiệp để kiểm tra sâu hơn, có thể cần tháo dỡ, kiểm tra và thay thế các linh kiện bị hỏng (đai ốc vít me, bi, vòng bi đỡ chặn).

Việc chỉnh vitme máy phay CNC là một quá trình đòi hỏi sự tỉ mỉ, kiên nhẫn và hiểu biết kỹ thuật. Tuy nhiên, khi được thực hiện đúng cách, nó sẽ mang lại hiệu quả đáng kể trong việc nâng cao hiệu suất, độ chính xác và tuổi thọ cho chiếc máy phay CNC của bạn. Nếu bạn cần hỗ trợ kỹ thuật hoặc tìm kiếm linh kiện chính hãng, hãy liên hệ Kỷ Nguyên Máy qua hotline: 077.209.8686 để được tư vấn nhanh chóng và chuyên nghiệp!
