Vòng bi - bạc đạn là gì? Cấu tạo, phân loại, vật liệu trong cơ khí

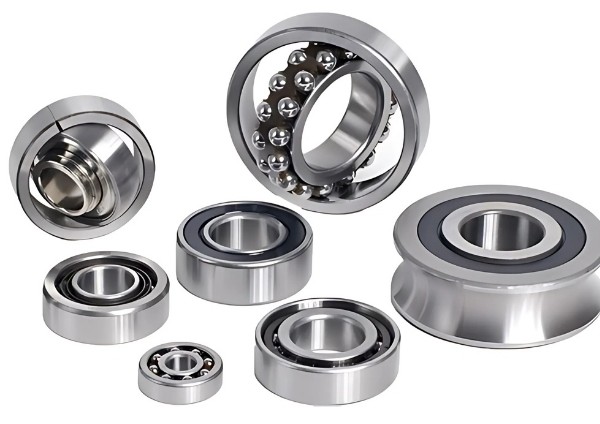

Bạc đạn là gì? "Bạc đạn" là tên gọi khác của "vòng bi" - là chi tiết truyền động dùng hệ bi thép hoặc con lăn đặt giữa hai vòng trong - ngoài để biến chuyển động trượt thành lăn, giảm ma sát cực mạnh, chịu tải tốt và cho phép trục quay êm ru ở tốc độ cao. Cấu tạo vòng bi không quá phức tạp, thường gồm vòng ngoài, vòng trong, con lăn, vòng cách, phớt. Bạc đạn có công dụng đảm bảo cho sự chuyển động của máy móc được trơn tru, truyền động mượt mà, giảm ma sát giữa các bộ phận chuyển động và bảo vệ các chi tiết chuyển động. Bài viết này dành cho thợ bảo trì, chủ xưởng nhỏ và kỹ thuật viên CNC tại Việt Nam, những người cần kiến thức thực tiễn về vòng bi (bạc đạn). Cùng theo bài viết dưới đây sẽ giúp bạn giải đáp các thắc mắc về tên gọi, cấu tạo, phân loại, vật liệu bạc đạn!

Ảnh Vòng bi - bạc đạn là gì? Cấu tạo, phân loại, vật liệu trong cơ khí

Vòng bi bạc đạn là gì? Ý nghĩa tên gọi theo vùng miền

Bạc đạn thực chất là tên gọi phổ biến tại thị trường miền Nam và miền Trung của Vòng bi (thuật ngữ thường dùng ở miền Bắc).

Về mặt kỹ thuật, bạc đạn thường được sử dụng để hỗ trợ các chi tiết quay như trục, bánh xe, mô tơ... Đây là tập hợp các ổ trượt kết hợp với các viên bi (cầu, trụ, côn…) nhằm tạo ra ma sát lăn thay vì ma sát trượt, từ đó giúp máy móc vận hành trơn tru, tiết kiệm năng lượng và nâng cao tuổi thọ thiết bị.

💡 Bạn có biết: Tên gọi "bạc đạn" bắt nguồn từ cấu tạo bên trong của nó, bao gồm một ổ trượt (bạc) chứa các hạt hạt bi hình cầu hoặc hình trụ (đạn) giúp chuyển đổi ma sát trượt thành ma sát lăn với độ lớn nhỏ hơn rất nhiều lần.

Chức năng chính của vòng bi bạc đạn:

• Chịu lực và chịu tải
• Giảm ma sát
• Hỗ trợ chuyển động quay
• Định vị trục và các chi tiết quay

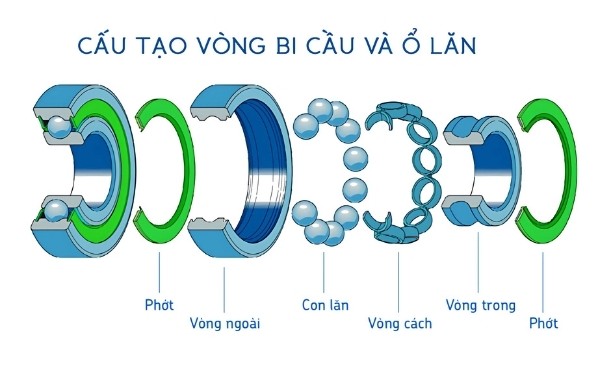

Cấu tạo vòng bi tiêu chuẩn

Vòng bi bạc đạn có cấu tạo gồm 4 bộ phận chính là vòng ngoài, vòng trong, con lăn và vòng cách. Ngoài ra, một số loại vòng bi công nghiệp còn được bổ sung thêm phớt để bảo vệ và giữ mỡ bôi trơn.​

• Vòng ngoài: Được lắp cố định với vỏ máy (gối đỡ).
• Vòng trong: Được lắp cố định với trục máy quay. Mặt trong của vòng có rãnh hình cầu hoặc hình trụ tùy thuộc vào loại con lăn.
• Con lăn: Bộ phận tạo ra ma sát lăn. Hình dáng của con lăn quyết định tên gọi và đặc tính chịu lực của từng loại bạc đạn.
• Vòng cách: Có chức năng định vị và giữ khoảng cách cố định giữa các hạt đạn, ngăn không cho chúng va chạm nhau khi quay tốc độ cao.
• Phớt (Nếu có): Giữ chất bôi trơn (mỡ/dầu) bên trong và ngăn chặn bụi bẩn, nước từ môi trường ngoài xâm nhập vào.

Ảnh Cấu tạo vòng bi tiêu chuẩn

Nguyên lý hoạt động vòng bi bạc đạn

Khi hai bề mặt kim loại tiếp xúc và trượt trực tiếp lên nhau, ma sát sẽ rất lớn, gây ra nhiệt độ cao, tiêu hao năng lượng và làm mài mòn các chi tiết. Vòng bi ra đời để giải quyết vấn đề này.

• Vòng bi sử dụng các phần tử lăn (như viên bi tròn, con lăn hình trụ, hình côn, hình kim...) được đặt giữa hai vòng kim loại: vòng trong (lắp vào trục quay) và vòng ngoài (lắp cố định vào vỏ máy).
• Khi trục quay, vòng trong sẽ quay theo, đồng thời kéo các phần tử lăn chuyển động.
• Các phần tử lăn này sẽ lăn trên các rãnh được gia công chính xác trên cả hai vòng, thay vì trượt. Điều này làm giảm ma sát một cách đáng kể.
• Các phần tử lăn này cũng chính là bộ phận chịu tải chính, truyền tải lực từ trục quay sang vỏ máy. Nhờ vậy, trục quay được cố định và vận hành ổn định.

Có thể bạn quan tâm: TÌM HIỂU KÝ HIỆU VÀ QUY CÁCH VÒNG BI: ĐIỀU GÌ BẠN CẦN BIẾT?

Các loại vòng bi bạc đạn phổ biến hiện nay

Các loại vòng bi bạc đạn phổ biến hiện nay có thể chia thành hai nhóm chính: vòng bi cầu và vòng bi con lăn, mỗi nhóm lại tách ra nhiều dòng nhỏ với đặc điểm chịu tải và ứng dụng khác nhau. Việc hiểu tổng quan từng loại giúp kỹ sư, chủ xưởng lựa chọn đúng ổ lăn theo hướng tải, tốc độ và điều kiện làm việc thực tế. Dưới đây là các loại vòng bi công nghiệp phổ biến:

1. Nhóm vòng bi cầu (Viên bi hình cầu - tiếp xúc điểm)

Đặc trưng của hạt bi cầu là diện tích tiếp xúc nhỏ, giúp giảm ma sát tối đa, sinh nhiệt thấp và đạt tốc độ quay (RPM) cực cao. Tuy nhiên, chúng nhạy cảm với tải trọng va đập mạnh. Dòng bạc đạn quốc dân có mặt trong 80% thiết bị đời sống.

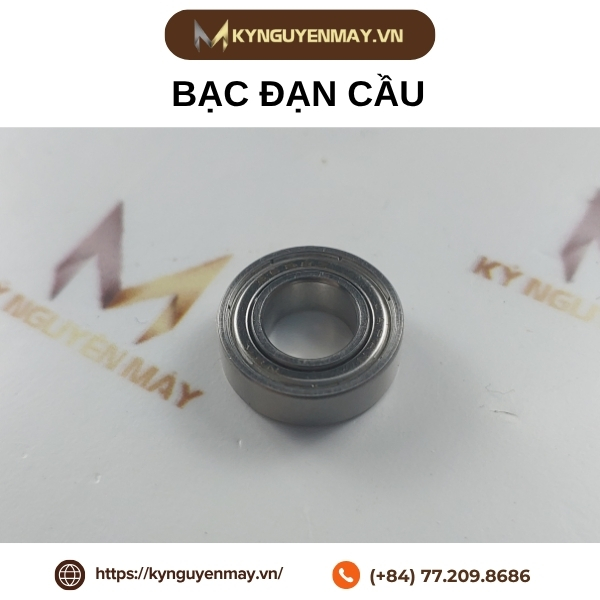

1.1. Cầu rãnh sâu (Deep Groove)

Đây là dòng đa năng nhất nhưng chỉ chịu tải dọc trục nhẹ (khoảng 10-15% tải hướng tâm).

💡 Góc kỹ thuật (Helpful): Khi chọn mã, hãy để ý hậu tố về nắp che: ZZ/2Z (nắp sắt) chỉ chắn được bụi thô, chịu nhiệt tốt hơn; 2RS/LLU/DDU (nắp cao su) chống nước và bụi mịn tuyệt đối nhưng làm tăng ma sát nội, không nên chạy ở tốc độ tối đa của catalog.

1.2. Cầu tiếp xúc góc (Angular Contact)

Rãnh chạy của vòng trong và vòng ngoài được thiết kế lệch nhau một góc (α = 15°, 25°,40°), giúp nó chịu tải hỗn hợp cực tốt. Góc α càng lớn thì khả năng chịu tải dọc trục càng cao nhưng tốc độ giới hạn sẽ giảm xuống.

💡 Góc kỹ thuật (Helpful): Dòng đơn (7xxx) chỉ chịu lực dọc trục theo một hướng. Do đó, chúng bắt buộc phải được lắp cặp đối xứng (Back-to-Back hoặc Face-to-Face) để triệt tiêu lực đẩy hai chiều. Lắp ngược hướng là vòng bi sẽ rơ lỏng và vỡ ngay khi có tải.

1.3. Cầu tự lựa/ nhào cầu (Thrust Ball Bearing)

Gồm 2 hàng bi cầu chung một vành ngoài có mặt lăn hình cầu. Dòng này sinh ra để xử lý hiện tượng lệch tâm giữa trục và gối đỡ (lên đến 2.5° - 3°).

💡 Góc kỹ thuật (Helpful): Khả năng chịu lực dọc trục của dòng này cực kỳ kém do góc tiếp xúc rất nhỏ. Tuyệt đối không dùng để chặn trục hoặc cố định vị trí dọc trục của hệ thống.

1.4. Chà tỳ (Thrust Ball Bearing)

Thiết kế dẹt, các vòng tách rời hoàn toàn. Dòng này chỉ chịu tải dọc trục, hoàn toàn không chịu được một chút lực hướng tâm nào.

💡 Góc kỹ thuật (Helpful): Khi lắp đặt, phải phân biệt được vòng chặt có đường kính trong nhỏ hơn để ép sát vào trục quay, và vòng lỏng có đường kính trong lớn hơn để cố định vào thớt gối. Lắp ngược sẽ gây mài mòn trục và bó cứng.

Ảnh Nhóm vòng bi cầu (Viên bi hình cầu - tiếp xúc điểm)

Có thể bạn quan tâm: BẢNG TRA KÍCH THƯỚC - THÔNG SỐ BẠC ĐẠN CẦU MỚI NHẤT HIỆN NAY

2. Nhóm vòng bi đũa (Viên bi hình trụ - Tiếp xúc đường)

Hạt đạn hình trụ tạo ra tiếp xúc, giúp phân tán lực trên diện tích lớn hơn bi cầu. Do đó, nhóm này chuyên trị tải trọng hướng tâm lớn và chịu va đập mạnh, nhưng tốc độ quay giới hạn sẽ thấp hơn bi cầu.

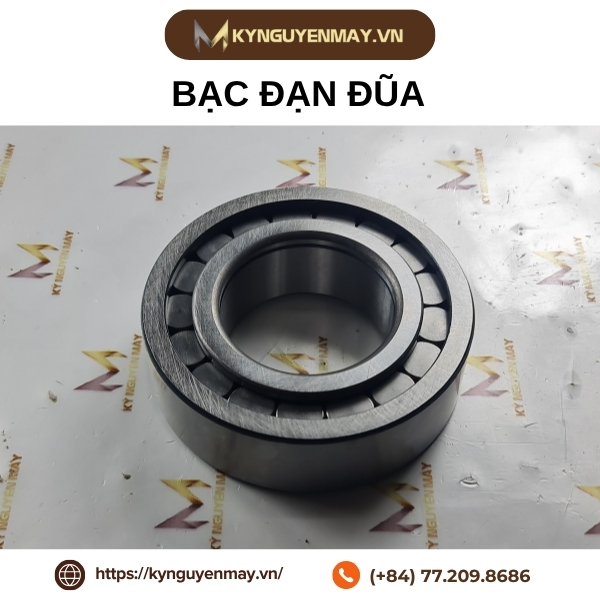

2.1. Đũa trụ (Cylindrical Roller)

Khả năng chịu tải hướng tâm khổng lồ. Sự khác biệt nằm ở các gờ trên vòng trong/ ngoài: Dòng NU (không gờ ở vòng trong) cho phép trục co giãn nhiệt dọc trục tự do; dòng NJ (có 1 gờ ở vòng trong) có thể chặn lực dọc trục 1 chiều; dòng NUP có thể cố định trục 2 chiều.

💡 Góc kỹ thuật (Helpful): Dòng này cực kỳ nhạy cảm với sự lệch tâm. Nếu trục bị võng hoặc gối đỡ bị lệch dù chỉ một chút, cạnh của con lăn đũa sẽ bị tập trung ứng suất (Edge Loading), dẫn đến bong tróc bề mặt rất nhanh.

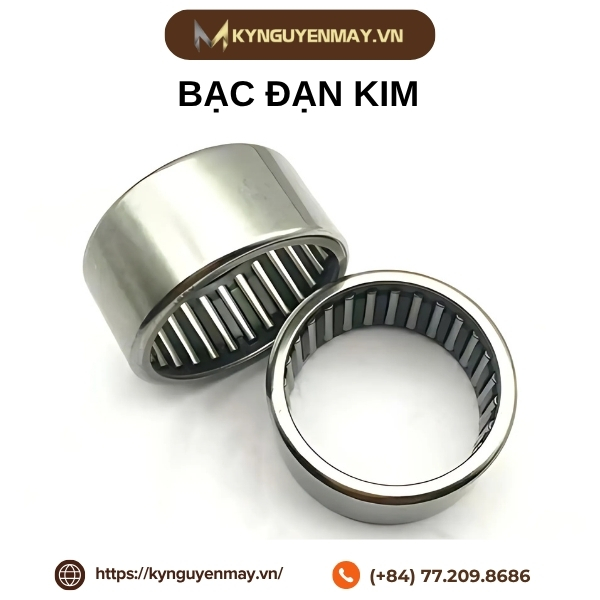

2.2. Kim (Needle Roller)

Bản chất là con lăn đũa nhưng có tỷ lệ chiều dài lớn gấp nhiều lần đường kính (L/D≥3). Điểm mạnh lớn nhất là tiết kiệm không gian hướng tâm tối đa trong khi vẫn giữ được khả năng chịu tải trọng thô cực tốt.

💡 Góc kỹ thuật (Helpful): Nhiều dòng bi kim không có vòng trong (chạy trực tiếp trên bề mặt trục). Lúc này, độ bền của vòng bi phụ thuộc hoàn toàn vào độ cứng (HRC) và độ nhám bề mặt của chính thanh trục đó. Trục không được tôi cứng sẽ bị con lăn kim "gặm" nát sau một thời gian ngắn.

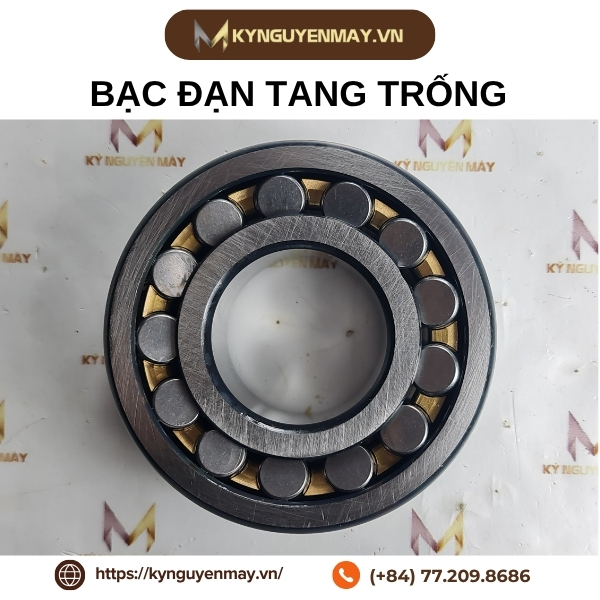

2.3. Đũa tang trống / Nhào đũa (Spherical Roller)

Con lăn có hình dạng giống quả trám (thùng rượu). Đây là dòng vừa chịu tải trọng hướng tâm khổng lồ, vừa tự lựa (bù lệch tâm trục) hoàn hảo.

💡 Góc kỹ thuật (Helpful): Thường có tùy chọn lỗ côn (ký hiệu đuôi K). Khi lắp loại này, cần đo độ giảm khe hở hướng tâm bằng thước lá (Feeler Gauge) trong quá trình siết măng xông để đảm bảo không bị siết quá chặt gây bó bi khi sinh nhiệt.

2.4. Một chiều (One-way Roller Clutches)

Sử dụng các con lăn dạng đũa đặc biệt hoặc vấu chèn. Khi quay hướng này, con lăn kẹt vào rãnh xéo và truyền mô-men xoắn; khi quay hướng ngược lại, con lăn giải phóng giúp vòng bi quay tự do.

💡 Góc kỹ thuật (Helpful): Thường xuyên phải kiểm tra chất lượng dầu/ mỡ bôi trơn. Nếu mỡ quá đặc hoặc bị bám bẩn bết dính, các con lăn sẽ không nhảy vào vị trí khóa kịp thời, gây ra hiện tượng trượt tải, mất tác dụng khóa một chiều.

2.5. Lệch tâm (Eccentric Bearing)

Lỗ của vòng trong không nằm ở tâm hình học mà được đục lệch đi một khoảng (e). Khi trục quay đều, vòng ngoài của vòng bi sẽ tạo ra chuyển động quỹ đạo (lắc/ cam).

💡 Góc kỹ thuật (Helpful): Chuyên dùng trong hộp giảm tốc Cycloid, máy sàng rung. Khi thay thế bắt buộc phải giữ lại trục cũ để đo chính xác khoảng cách lệch tâm (e), vì các hãng có thể làm cùng một mã kích thước ngoài nhưng biên độ lệch tâm khác nhau.

Ảnh Nhóm vòng bi đũa (Viên bi hình trụ - Tiếp xúc đường)

Có thể bạn quan tâm: TÌM HIỂU CÁC Ý NGHĨA KÝ HIỆU VÀ BẢNG TRA THÔNG SỐ BẠC ĐẠN ĐŨA

3. Nhóm vòng bi côn (Hạt đạn hình nón cụt)

Con lăn hình nón cụt tạo ra một góc hướng lực xiên tự nhiên, giúp dòng này trở thành lựa chọn tối ưu nhất cho các ứng dụng chịu tải hỗn hợp nặng (Cả hướng tâm và dọc trục cùng lúc).

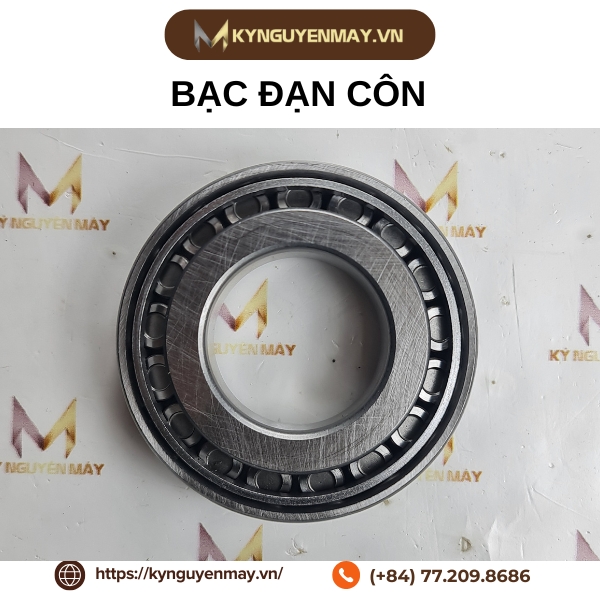

3.1. Côn (Tapered Roller)

Kết cấu gồm cụm Cone (vòng trong + con lăn) và Cup (vành ngoài) tách rời. Lực ép dọc trục và lực hướng tâm được phân bố đều dọc theo chiều dài con lăn nón.

💡 Góc kỹ thuật (Helpful): Vòng bi côn luôn tạo ra một lực đẩy dọc trục phụ khi có lực hướng tâm tác dụng. Vì vậy, chúng bắt buộc phải lắp đặt theo cặp đối xứng. Độ rơ hoặc độ tải khi ép hai vòng bi này vào nhau quyết định 90% tuổi thọ của cụm trục. Nếu lắp quá lỏng, trục sẽ bị đảo; lắp quá chặt, các đầu con lăn sẽ sinh nhiệt và cháy lập tức.

3.2. Côn tang trống chặn trục (Spherical Roller Thrust)

Sự kết hợp giữa thiết kế chặn trục (chà tỳ) và con lăn tang trống đặt chéo. Kết quả tạo ra một dòng vòng bi chịu lực ép thẳng đứng ở mức cực hạn (siêu nặng) và có khả năng tự lựa.

💡 Góc kỹ thuật (Helpful): Dòng này yêu cầu bôi trơn rất khắt khe (thường phải ngâm dầu hoặc bơm dầu áp lực tuần hoàn) do vận tốc trượt giữa đầu con lăn và gờ chặn của vành gối là rất lớn dưới tải trọng nặng.

Ảnh Nhóm vòng bi côn (Hạt đạn hình nón cụt)

Có thể bạn quan tâm: BẢNG TRA KÍCH THƯỚC BẠC ĐẠN CÔN MỚI NHẤT HIỆN NAY

4. Các dòng chuyên dụng khác (vòng bi chặn, ổ trượt tổ hợp…)

4.1. Vòng bi chặn (Slewing Bearing / Vòng quay toa)

Kích thước đường kính cực lớn (từ vài trăm mm đến vài mét), tích hợp sẵn răng bánh răng (răng trong hoặc răng ngoài) và lỗ bắt bu-lông cố định trực tiếp vào kết cấu máy mà không cần vỏ gối đỡ.

💡 Góc kỹ thuật (Helpful): Do chịu momen lật rất lớn từ kết cấu cẩu hoặc mâm quay, quy trình siết lực bu-lông cố định vòng bi này phải tuân thủ nghiêm ngặt theo sơ đồ hình sao và dùng lực kế chuẩn. Chỉ cần một vài bu-lông bị lỏng, vành vòng bi sẽ bị biến dạng cục bộ và vỡ hạt đạn bên trong.

4.2. Ổ trượt tổ hợp (Combined Bearings)

Tích hợp cả hai loại con lăn vào cùng một cụm (Ví dụ: bên ngoài là con lăn đũa chịu tải hướng tâm, phần đầu tích hợp thêm một cụm bi kim hoặc bi chà để chịu tải dọc trục).

💡 Góc kỹ thuật (Helpful): Thiết bị này cực kỳ tối ưu cho các chuyển động tịnh tiến có dẫn hướng chịu lực xô lệch (như hệ thống nâng hạ của xe nâng, xe cẩu, các cơ cấu tay máy nặng). Khi bảo dưỡng, cần đảm bảo đường dẫn mỡ bôi trơn vào được cả hai khoang con lăn, tránh tình trạng khoang ngoài đủ mỡ nhưng khoang chặn trục bên trong bị khô.

Ảnh Các dòng chuyên dụng khác (vòng bi chặn, ổ trượt tổ hợp…)

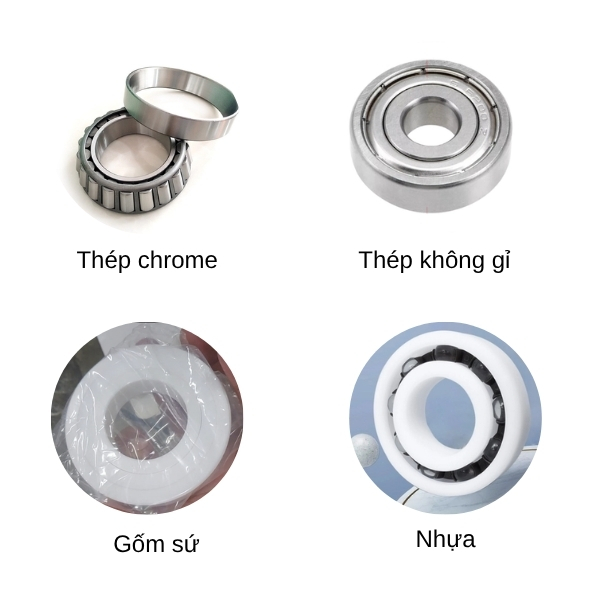

Vòng bi bạc đạn làm bằng gì? 4 loại vật liệu phổ biến nhất

Câu hỏi "Vòng bi bạc đạn làm bằng gì?" là điều mà nhiều người dùng kỹ thuật quan tâm khi lựa chọn sản phẩm phù hợp. Trên thực tế, vòng bi được chế tạo từ nhiều loại vật liệu khác nhau, mỗi loại mang đến ưu điểm riêng biệt tùy theo mục đích sử dụng, điều kiện làm việc và yêu cầu kỹ thuật. Dưới đây Kỷ Nguyên Máy sẽ giới thiệu đến bạn 4 loại vật liệu phổ biến nhất thường dùng trong chế tạo vòng bi hiện nay và các model đang bán chạy tại cửa hàng của chúng tôi.

Ảnh các loại vật liệu vòng bi bạc đạn phổ biến

Có thể bạn quan tâm:  VẬT LIỆU LÀM Ổ BI CHI TIẾT & ĐẦY ĐỦ NHẤT

Câu hỏi thường gặp

1. Tại sao vòng bi có các độ rơ (clearance) vòng bi C2, C3, C4, C5?

Các tiêu chuẩn về khe hở vòng bi được sản xuất theo thường được ký hiệu bằng chữ C rồi đến một con số, hoặc đối với vòng bi có khe hở tiêu chuẩn thì được ký hiệu là khe hở CN (không bao giờ được nêu rõ) và đặt vòng bi ở giữa khe hở C2 và C3.
Khi con số càng cao thì khe hở bên trong giữa tất cả các bộ phận chuyển động càng lớn để hoạt động tốt hơn trong môi trường nhiệt độ cao và tốc độ cao so với vòng bi tiêu chuẩn hoặc vòng bi C3 (vòng bi C3 có khe hở lớn hơn một chút so với vòng bi tiêu chuẩn).
Về nguyên tắc, khi vòng bi nóng lên do tốc độ hoặc môi trường xung quanh, các bộ phận sẽ giãn nở, đồng thời khoảng cách giữa tất cả các bộ phận chuyển động sẽ giảm đi.
Các loại bạc đạn tiêu chuẩn được gọi là bạc đạn có khe hở CN, nhưng điều này không bao giờ được ghi trong số hiệu bạc đạn, vì vậy 6205CN thường được ghi là 6205.

2. Kỷ Nguyên Máy có đảm bảo cung cấp số lượng lớn vòng bi các loại?

Tất nhiên là hoàn toàn có thể. Hiện tại, chúng tôi có một kho hàng chuyên dụng rộng 500m2 được xây dựng tại Hà Nội và nhận hàng giao mỗi ngày đến tất cả tỉnh/ thành phố tại Việt Nam. Thêm vào đó, chúng tôi là đối tác hàng đầu với các nhà đại lý lớn trong và ngoài nước chuyên cung cấp các thương hiệu lớn như NSK, INA, IKO, NTN, SNR và nhiều thương hiệu khác.

3. Công ty có cung cấp vòng bi ô tô không?

Các loại bạc đạn chúng tôi cung cấp phù hợp với hầu hết các ứng dụng, nhưng không phải loại dành riêng theo từng hãng sản xuất. Chẳng hạn, nếu bạc đạn nhà bạn có mã phụ tùng của Mec thì khó mà tra được loại tiêu chuẩn lắm. Thực ra nếu chỉ đo kích thước trong, ngoài, dày thì thường vẫn có vòng bi cùng kích thước nhưng để nói đúng chuẩn của hãng xe thì chúng tôi không đảm bảo. Lý do là các hãng xe thường bán phụ tùng thay thế dạng OEM chính hãng với giá cắt cổ và ô tô có cả đống loại vòng bi khác nhau nên chúng tôi không có database tra cứu hết được. Tuy nhiên, chúng tôi vẫn có một số model bạc đạn bánh xe ô tô thông dụng trong kho hàng.

4. Cửa hàng có cung cấp vòng bi cho máy giặt/ lồng giặt không?

Chúng tôi có cung cấp các loại vòng bi máy giặt TOSHIBA, ELECTROLUX, LG, SAMSUNG. Tuy nhiên, trước tiên bạn cần tháo rời máy móc để xác định số hiệu hoặc kích thước vòng bi.

5. Bạc đạn bao nhiêu tiền?

Giá bạc đạn (vòng bi) xe máy dao động từ 10.000đ - 400.000đ/cái tùy thương hiệu (NTN, Koyo, NSK) và loại. Thay bạc đạn bánh trước/sau thường tốn 50.000đ - 180.000đ/cái (+ công thay 30k-70k), còn bạc đạn nồi/máy có thể cao hơn. Các dòng xe ga có thể tốn 150k-500k cho mỗi loại, tùy vị trí thay.

Chi tiết bảng giá bạc đạn xe máy tham khảo:

• Bạc đạn bánh trước: 50.000 - 120.000 VNĐ/cái.
• Bạc đạn bánh sau: 70.000 - 180.000 VNĐ/cái.
• Bạc đạn cổ phốt: 150.000 - 300.000 VNĐ/bộ.
• Bạc đạn nồi/ máy: 100.000 – 400.000 VNĐ/cái.
• Thương hiệu phổ biến: NTN (Japan), Koyo, Nachi... có giá khá hợp lý, dao động từ vài chục nghìn đến dưới 100k cho các loại phổ thông.

Hiểu rõ về vòng bi bạc đạn là gì, cấu tạo vòng bi,bạc đạn làm bằng gì sẽ giúp bạn lựa chọn đúng sản phẩm, đảm bảo hiệu quả vận hành và tăng tuổi thọ cho thiết bị cơ khí, ô tô hay máy móc công nghiệp. Nếu bạn cần tư vấn chi tiết về các loại bạc đạn vòng bi chính hãng, hãy liên hệ ngay với Kỷ Nguyên Máy qua hotline: 077.209.8686. Đội ngũ chuyên viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn!
