<Tìm hiểu ngay> Bảng tra kích thước bạc đạn côn mới nhất hiện tại
Tác giả: Trần Đức Thiện
Ngày đăng: 20/08/2022
Nội dung bài viết
Bảng thông số vòng bi đũa côn vô cùng hữu ích cho những người đang làm việc trong môi trường công nghiệp như: sản xuất, chế biến, chế tạo,... Mỗi con số được ghi trên bạc đạn côn đều có những ý nghĩa riêng và có các ứng dụng, tương thích khác nhau. Và dựa vào những con số đó, người dùng có thể dễ dàng tìm cho mình loại vòng bi phù hợp nhất.
Ảnh <Tìm hiểu ngay> Bảng tra kích thước bạc đạn côn mới nhất hiện tại
Một vài ví dụ về cách xem bảng tra thông số bạc đạn côn
Chẳng hạn bạn đang có nhu cầu tìm hiểu thông số bạc đạn côn:
- Mã số 30205 thì có thể tra được đường kính trong (iD): 25mm, đường kính ngoài (OD): 52mm và độ dày (B) là 16.25mm;
- Đối với mã số 30211 ta sẽ tra được đường kính trong (iD): 55mm, đường kính ngoài (OD): 100mm và độ dày (B): 22.75mm;
- Mã số 30219 thì có thể tra được đường kính trong (iD): 95mm, đường kính ngoài (OD): 170mm và độ dày (B) là 34.50mm;
Thông qua 3 ví dụ trên thì hy vọng đã giúp bạn biết cách xem bảng size kỹ thuật bạc đạn côn một cách đơn giản nhưng lại hiệu quả, theo Kỷ Nguyên Máy nghĩ thì người không chuyên về cơ khí về có thể xem được một cách dễ dàng.
Thông số vòng bi đũa côn của các hãng SKF - FAG - NSK · d = Đường kính lỗ trục (mm) · D = Đường kính ca ngoài (mm) · B = Độ dày (mm).
BẢNG THÔNG SỐ KÍCH THƯỚC BẠC ĐẠN CÔN – KỶ NGUYÊN MÁY |
||||
STT |
Model |
d |
D |
B |
1 |
30203 |
17 |
40 |
13.25 |
2 |
30204 |
20 |
47 |
15.25 |
3 |
30205 |
25 |
52 |
16.25 |
4 |
30206 |
20 |
62 |
17.25 |
5 |
30207 |
35 |
72 |
18.25 |
6 |
30208 |
40 |
80 |
19.75 |
7 |
30209 |
45 |
85 |
20.75 |
8 |
30210 |
50 |
90 |
21.75 |
9 |
30211 |
55 |
100 |
22.75 |
10 |
30212 |
60 |
110 |
23.75 |
11 |
30213 |
65 |
120 |
27.75 |
12 |
30214 |
70 |
125 |
26.25 |
13 |
30215 |
75 |
130 |
27.25 |
14 |
30216 |
80 |
140 |
28.25 |
15 |
30217 |
85 |
150 |
30.50 |
16 |
30218 |
90 |
160 |
32.50 |
17 |
30219 |
95 |
170 |
34.50 |
18 |
30220 |
100 |
180 |
37 |
19 |
30221 |
105 |
190 |
39 |
20 |
30222 |
110 |
200 |
41 |
21 |
30223 |
|
|
|
22 |
30224 |
120 |
215 |
43.50 |
23 |
30225 |
|
|
|

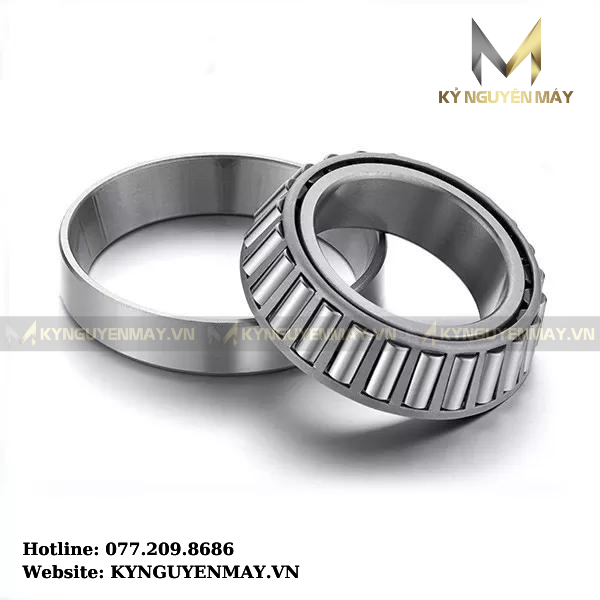

Bảng tra thông số vòng bi đũa côn chi tiết nhất
Vòng bi đũa côn là bộ phận đóng vai trò vô cùng quan trọng và không thể thiếu trong hầu hết các loại máy móc, thiết bị công nghiệp. Vòng bi côn có tác dụng hạn chế tối đa lực ma sát bằng cách chuyển ma sát trượt của 2 bộ phận tiếp xúc nhau khi chuyển động thành ma sát giữa con lăn hoặc viên bi được đặt cố định. Đồng thời, vòng bi, bạc đạn côn có còn nhiệm vụ định vị chi tiết quay, chịu tại hiệu quả.
Và hiện nay trên thị trường có rất nhiều loại vòng bi xuất hiện đến từ các hãng vòng bi nổi tiếng trên thế giới như: SKF, NSK,... Tuy nhiên đi kèm với đó là những mặt hàng kém chất lượng cũng đang tràn lan trên thị trường với đủ chủng loại, kích cỡ khác nhau, đáp ứng mọi nhu cầu ứng dụng trong các ngành sản xuất và đời sống hàng ngày. Mặt khác, mỗi loại vòng bi, bạc đạn lại có những thông số bạc đạn khác nhau với những ý nghĩa riêng biệt trên sản phẩm.
Qua đó ta có thể thấy được sự cần thiết sử dụng bảng size kỹ thuật bạc đạn côn để giúp người dùng có những lựa chọn sản phẩm vòng bi phù hợp, đem lại hiệu quả ứng dụng tối ưu nhất.
Ưu điểm khi sử dụng bảng tra thông số bạc đạn côn
Cho dù bạn là những người đã có kinh nghiệm lâu năm trong nghề hay là người mới bước chân vào con đường cơ khí thì cũng rất khó để có thể nhớ được hết những thông số trên, chưa kể đến những sự nhầm lẫn. Chính vì vậy mà bảng dữ liệu kích thước bạc đạn côn sẽ giúp chúng ta dễ dàng hơn trong việc tìm hiểu các thông số của từng loại bạc đạn côn.
Cụ thể là các đường kính trong, ngoài, độ dày, đơn vị, mã số bạc đạn côn sẽ được trình bày trong bảng dữ liệu kích thước bạc đạn côn một cách rõ ràng, dễ hiểu nhất. Nhờ có bảng đo kích thước bạc đạn côn ở trên mà người dùng có thể chỉ cần biết tên loại sản phẩm vẫn có thể dò tìm được các thông số liên quan.
Hướng dẫn đo các kích thước của vòng bi côn bẳng thước kẹp
Để đo kích thước của vòng bi côn, bạn cần sử dụng một chiếc thước kẹp điện tử hoặc thước kẹp cơ khí có độ chính xác cao (đến 0.01mm) và làm theo các bước sau. Vòng bi côn (tapered roller bearing) thường bao gồm hai phần chính: cụm vòng trong và con lăn (cone) và vòng ngoài (cup). Bạn cần đo kích thước của cả hai phần này để có được thông số đầy đủ.
Bước 1: Đo đường kính trong (d)
- Sử dụng thước kẹp để đo đường kính lỗ của vòng trong.
- Đặt hai hàm đo của thước kẹp vào bên trong lỗ và mở rộng chúng ra cho đến khi chạm vào hai mép lỗ.
- Đọc số đo trên thước kẹp.
Bước 2: Đo đường kính ngoài (D)
- Sử dụng thước kẹp để đo đường kính ngoài của vòng ngoài.
- Đặt hai hàm đo của thước kẹp vào bên ngoài vòng ngoài và kẹp chặt.
- Đọc số đo.
Bước 3: Đo bề rộng vòng trong (B)
- Đây là chiều rộng của cụm vòng trong, bao gồm cả con lăn.
- Dùng thước kẹp đo chiều rộng từ mặt phẳng này sang mặt phẳng kia của vòng trong.
Bước 4: Đo bề rộng vòng ngoài (C)
- Dùng thước kẹp đo chiều rộng của vòng ngoài.
Bước 5: Đo tổng bề rộng (T)
- Bạn có thể đo bằng cách lắp cả hai phần vòng trong và vòng ngoài lại với nhau, sau đó đo tổng chiều rộng của chúng.
- Hoặc, bạn có thể cộng bề rộng vòng trong (B) và bề rộng vòng ngoài (C) để có được giá trị gần đúng của T. Tuy nhiên, cách tốt nhất vẫn là đo trực tiếp trên vòng bi đã lắp ráp nếu có thể.

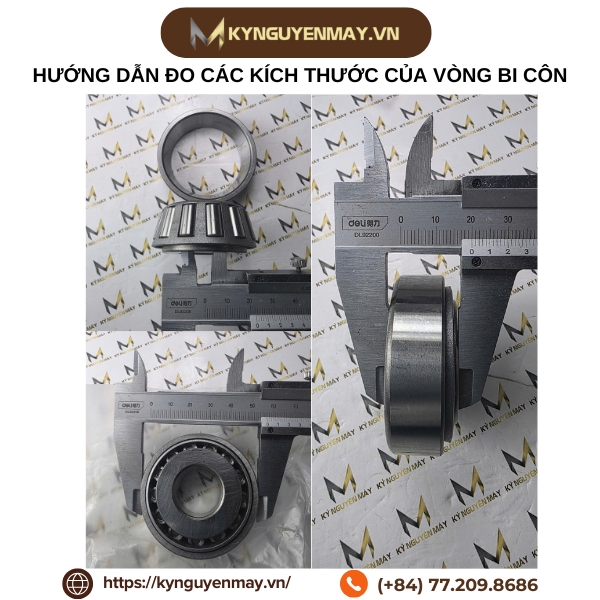

Ảnh Hướng dẫn đo các kích thước của vòng bi côn bẳng thước kẹp
Kỷ Nguyên Máy chúng tôi xin tạm dừng bài viết tại đây, cảm ơn các bạn đã quan tâm theo dõi nội dung bảng tra kích thước bạc đạn côn. Hy vọng dựa vào bảng đo kích thước bạc đạn côn thì các bạn sẽ dễ dàng lựa chọn cho mình sản phẩm vòng bi, bạc đạn phù hợp nhất. Nếu bạn cần tư vấn hay hỗ trợ thêm về bất kì thông tin gì thì hãy liên hệ ngay với chúng tôi thông qua Hotline: 077.209.8686
