Ổ đũa côn đỡ chặn là gì? Cấu tạo - Ưu nhược điểm - Ứng dụng

Ổ đũa côn đỡ chặn là loại ổ lăn chuyên dụng kết hợp con lăn hình nón để chịu tải dọc trục lớn và hướng tâm hiệu quả, thường xuất hiện trong các hệ thống cơ khí nặng như máy CNC hoặc truyền động công nghiệp. Với thiết kế gọn nhẹ nhưng độ cứng cao, loại ổ này giúp định vị trục chính xác trong không gian hạn chế. Để hiểu rõ hơn về loại vòng bi này, hãy cùng nhau tìm hiểu thông qua những thông tin dưới đây nhé!

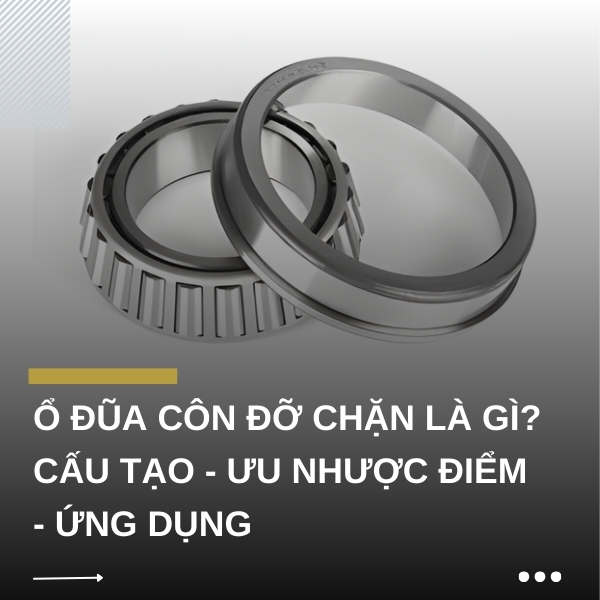

Ảnh Ổ đũa côn đỡ chặn là gì? Cấu tạo - Ưu nhược điểm - Ứng dụng

Ổ đũa côn đỡ chặn là gì?

Ô đũa côn đỡ chặn (hay còn được gọi là vòng bi đũa côn, ổ đũa côn, bạc đạn đũa côn,tapered roller bearing) là loại ổ lăn sử dụng con lăn hình nón được thiết kế đặc biệt để chịu tải dọc trục cao kết hợp tải hướng tâm, thường dùng trong các ứng dụng cần độ cứng vững lớn và không gian hướng trục hạn chế.

Vòng bi côn phải tuân thủ các tiêu chuẩn quy định cho vòng bi.

• ISO10317: Hệ thống ký hiệu ổ bi côn
• ISO 355: Kích thước và giới hạn của ổ lăn côn
• Tiêu chuẩn ABMA STD 19.1: Thông số kỹ thuật của Hiệp hội các nhà sản xuất vòng bi Mỹ dành cho vòng bi côn.

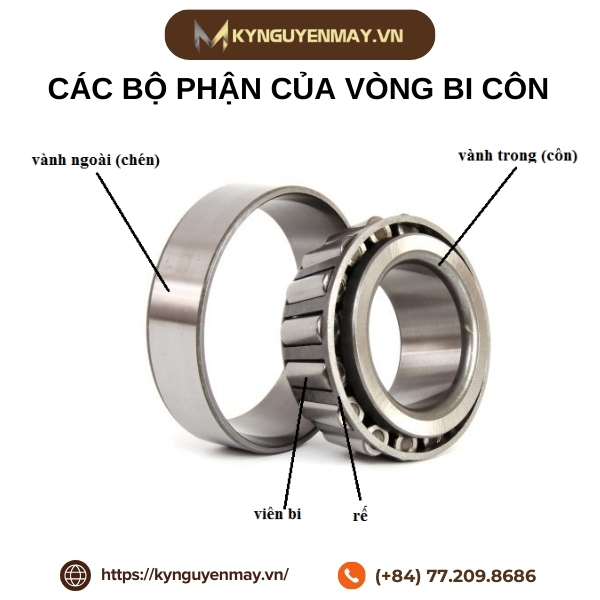

Các bộ phận của vòng bi côn

Cấu tạo chi tiết của vòng bi côn:

• Vành trong (côn): Phần gắn với trục, có rãnh lăn hình nón dẫn hướng con lăn và vòng cách. Chi tiết này chịu lực chính từ trục quay. ​
• Vành ngoài (chén/ cốc): Phần gắn với vỏ máy, có rãnh lăn đối diện để con lăn chạy giữa hai vành. Chén thường tách rời riêng biệt.
• Con lăn côn: Các ổ bi hình nón chịu tải hướng tâm (vuông góc trục) và dọc trục (song song trục). Góc côn và số lượng quyết định khả năng chịu lực nặng. ​
• Vòng cách (lồng): Giữ khoảng cách đều giữa các con lăn, giúp chúng quay mượt mà và phân bố tải trọng đồng đều. Thường dùng loại chốt kim loại bền bỉ.
• Chi tiết hỗ trợ: Bôi trơn bằng mỡ hoặc dầu giảm ma sát, nhiệt độ; vòng đệm kín ngăn bụi bẩn.

Ảnh Các bộ phận của vòng bi côn

Ưu nhược điểm của ổ đũa côn đỡ chặn

1. Ưu điểm

• Chịu tải dọc trục cực lớn kết hợp hướng tâm, độ cứng vững cao, phù hợp tải nặng và va đập trong không gian hướng trục hẹp.
• Kết cấu gọn, dễ tháo lắp (có thể tách rời vòng đệm trục/vòng ổ), tăng tuổi thọ nhờ giảm ma sát và phân bố lực đều.
• Hoạt động ổn định ở tải hỗn hợp, ít chiếm chỗ, lý tưởng cho máy CNC hoặc thiết bị công nghiệp nặng.

2. Nhược điểm

• Tốc độ quay giới hạn thấp hơn ổ bi cầu hoặc đũa trụ (chỉ phù hợp tốc độ trung bình). ​
• Yêu cầu căn chỉnh chính xác cao, dễ hỏng nếu lệch trục hoặc thiếu bôi trơn; không chịu tải hướng kính thuần túy tốt. ​
• Giá thành cao hơn và cần bảo dưỡng định kỳ chặt chẽ hơn.

Vòng bi đũa côn được sử dụng trong những ứng dụng nào?

Ứng dụng vòng bi đũa côn rất đa dạng trong mọi lĩnh vực hay được sử dụng nhất trong công nghiệp, nó có tác dụng hỗ trợ các hoạt động quay trong máy móc. Và ngày nay, loại vòng bi này được sử dụng nhiều trong các ngành công nghiệp như: khai thác mỏ, thép, xây dựng,... Vì vậy mà giúp tăng cường hiệu suất làm việc lên rất nhiều lần. Ứng dụng vòng bi đũa côn bao gồm như sau:

• Trục tay lái;
• Ô tô; mô tơ điện;
• Thiết bị gia dụng;
• Máy gia công;
• Các công cụ, dụng cụ;
• Ngành sản xuất thép;
• Ngành thiết kế và sản xuất.

Ảnh Ứng dụng vòng bi đũa côn

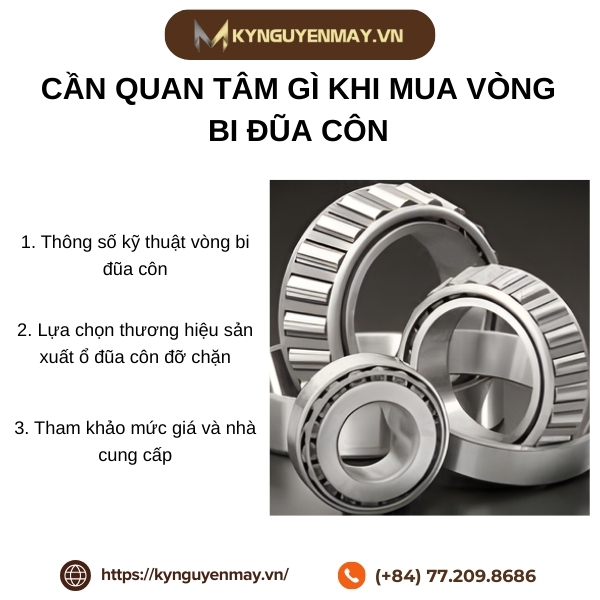

Cần quan tâm gì khi mua vòng bi đũa côn

Để có thể sở hữu được loại vòng bi đũa côn mong muốn với mức giá tốt nhất; bạn cần phải lưu ý một số vấn đề như sau:

1. Thông số kỹ thuật vòng bi đũa côn

Xác định kích thước (d, D, B), góc côn, loại ghép đôi (một/double dãy), khả năng chịu tải (C_r hướng tâm, C_a dọc trục), tốc độ giới hạn và khe hở (pre-load hoặc clearance) dựa trên tải trọng, tốc độ quay và độ lệch trục của máy.

2. Lựa chọn thương hiệu sản xuất ổ đũa côn đỡ chặn

Chọn hãng uy tín như SKF, NTN, FAG, Timken với đầy đủ CO/CQ; kiểm tra mã sản phẩm, bao bì, bề mặt không xước và sử dụng công cụ kiểm tra chống hàng giả.

3. Tham khảo mức giá và nhà cung cấp

Tham khảo giá thị trường trước, tránh giá quá rẻ; ưu tiên đại lý ủy quyền tại Việt Nam để có bảo hành và hỗ trợ kỹ thuật.

Ảnh Cần quan tâm gì khi mua vòng bi đũa côn

Ổ đũa côn đỡ chặn nổi bật nhờ cấu tạo tối ưu, ưu điểm chịu tải vượt trội dù có một số hạn chế về tốc độ, phù hợp đa dạng ứng dụng thực tế từ ô tô đến máy công cụ. Hiểu rõ đặc tính sẽ giúp chọn lựa đúng, nâng cao hiệu suất và tuổi thọ hệ thống cơ khí của bạn.Nếu bạn có bất kỳ thắc mắc hay cần tư vấn gì hãy liên hệ ngay cho chúng tôi thông qua Kỷ Nguyên Máy - Hotline: 077.209.8686 để được giải đáp thắc mắc nhanh chóng.
