Vòng bi - bạc đạn là gì? Cấu tạo, phân loại, vật liệu trong cơ khí

Bạc đạn là gì? "Bạc đạn" là tên gọi khác của "vòng bi" - là chi tiết truyền động dùng hệ bi thép hoặc con lăn đặt giữa hai vòng trong - ngoài để biến chuyển động trượt thành lăn, giảm ma sát cực mạnh, chịu tải tốt và cho phép trục quay êm ru ở tốc độ cao. Cấu tạo vòng bi không quá phức tạp, thường gồm vòng ngoài, vòng trong, con lăn, vòng cách, phớt. Bạc đạn có công dụng đảm bảo cho sự chuyển động của máy móc được trơn tru, truyền động mượt mà, giảm ma sát giữa các bộ phận chuyển động và bảo vệ các chi tiết chuyển động.

Ảnh Vòng bi - bạc đạn là gì? Cấu tạo, phân loại, vật liệu trong cơ khí

Vòng bi bạc đạn là gì? Ý nghĩa tên gọi theo vùng miền

Bạc đạn thực chất là tên gọi phổ biến tại thị trường miền Nam và miền Trung của Vòng bi (thuật ngữ thường dùng ở miền Bắc).

💡 Bạn có biết: Tên gọi "bạc đạn" bắt nguồn từ cấu tạo bên trong của nó, bao gồm một ổ trượt (bạc) chứa các hạt hạt bi hình cầu hoặc hình trụ (đạn) giúp chuyển đổi ma sát trượt thành ma sát lăn với độ lớn nhỏ hơn rất nhiều lần.

Chức năng chính của vòng bi bạc đạn:

• Chịu lực và chịu tải trọng lớn theo cả hướng kính và hướng trục
• Giảm ma sát tối đa
• Hỗ trợ chuyển động quay
• Định vị trục và các chi tiết quay

>> CÓ THỂ BẠN QUAN TÂM: KHÁM PHÁ CÔNG DỤNG CỦA VÒNG BI TRONG NGÀNH CÔNG NGHIỆP

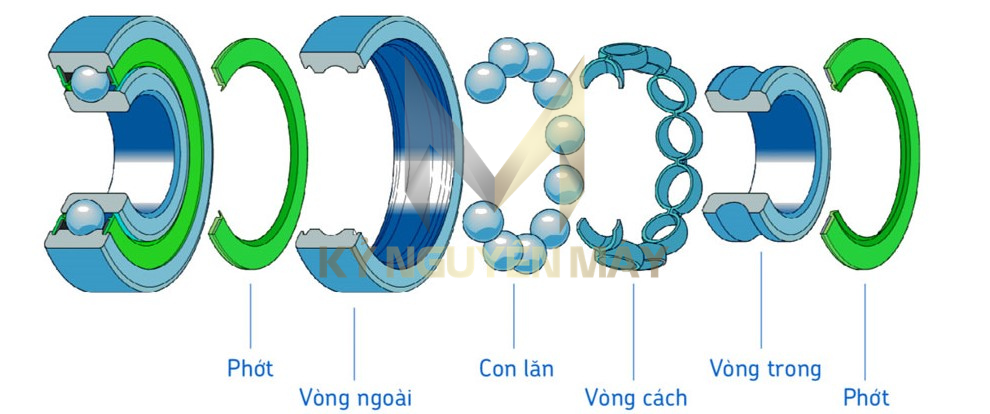

Cấu tạo vòng bi tiêu chuẩn

Vòng bi bạc đạn có cấu tạo gồm 4 bộ phận chính là vòng ngoài, vòng trong, con lăn và vòng cách. Ngoài ra, một số loại vòng bi công nghiệp còn được bổ sung thêm phớt để bảo vệ và giữ mỡ bôi trơn.​

• Vòng ngoài: Được lắp cố định với vỏ máy (gối đỡ).
• Vòng trong: Được lắp cố định với trục máy quay. Mặt trong của vòng có rãnh hình cầu hoặc hình trụ tùy thuộc vào loại con lăn.
• Con lăn: Bộ phận tạo ra ma sát lăn. Hình dáng của con lăn quyết định tên gọi và đặc tính chịu lực của từng loại bạc đạn.
• Vòng cách: Có chức năng định vị và giữ khoảng cách cố định giữa các hạt đạn, ngăn không cho chúng va chạm nhau khi quay tốc độ cao.
• Phớt (Nếu có): Giữ chất bôi trơn (mỡ/dầu) bên trong và ngăn chặn bụi bẩn, nước từ môi trường ngoài xâm nhập vào.

Ảnh Cấu tạo vòng bi tiêu chuẩn

>> CÓ THỂ BẠN QUAN TÂM: BẢO DƯỠNG VÒNG BI ĐÚNG CÁCH NHƯ THẾ NÀO?

Nguyên lý hoạt động vòng bi bạc đạn

Khi hai bề mặt kim loại tiếp xúc và trượt trực tiếp lên nhau, ma sát sẽ rất lớn, gây ra nhiệt độ cao, tiêu hao năng lượng và làm mài mòn các chi tiết. Vòng bi ra đời để giải quyết vấn đề này.

Vòng bi sử dụng các phần tử lăn (như viên bi tròn, con lăn hình trụ, hình côn, hình kim...) được đặt giữa hai vòng kim loại: vòng trong (lắp vào trục quay) và vòng ngoài (lắp cố định vào vỏ máy). Khi trục quay, vòng trong sẽ quay theo, đồng thời kéo các phần tử lăn chuyển động. Các phần tử lăn này sẽ lăn trên các rãnh được gia công chính xác trên cả hai vòng, thay vì trượt. Điều này làm giảm ma sát một cách đáng kể. Các phần tử lăn này cũng chính là bộ phận chịu tải chính, truyền tải lực từ trục quay sang vỏ máy. Nhờ vậy, trục quay được cố định và vận hành ổn định.

>> CÓ THỂ BẠN QUAN TÂM: CHỌN CHỖ MUA VÒNG BI UY TÍN: 5 TIÊU CHÍ KHÔNG THỂ BỎ QUA

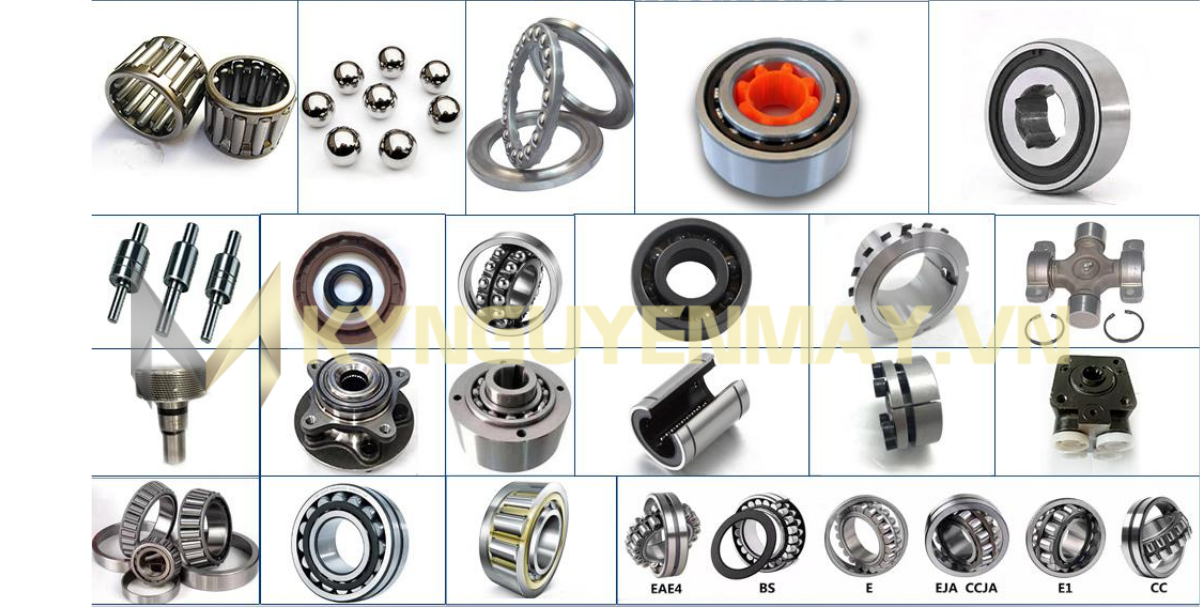

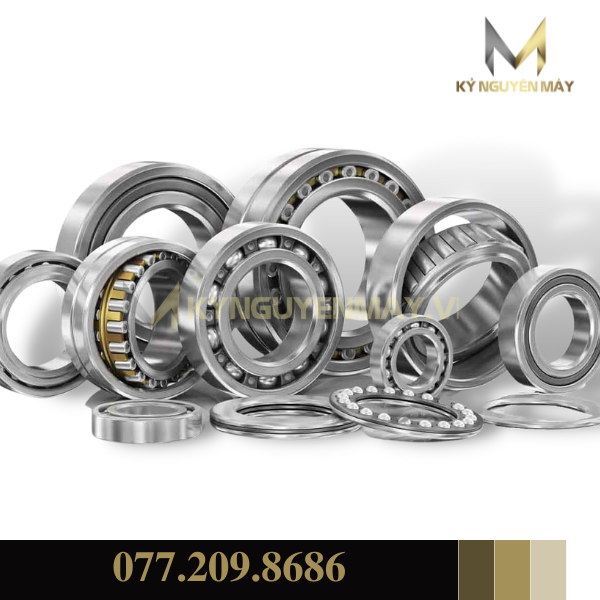

Các loại vòng bi bạc đạn phổ biến hiện nay

Các loại vòng bi bạc đạn phổ biến hiện nay có thể chia thành hai nhóm chính: vòng bi cầu và vòng bi con lăn, mỗi nhóm lại tách ra nhiều dòng nhỏ với đặc điểm chịu tải và ứng dụng khác nhau. Việc hiểu tổng quan từng loại giúp kỹ sư, chủ xưởng lựa chọn đúng ổ lăn theo hướng tải, tốc độ và điều kiện làm việc thực tế. Dưới đây là các loại vòng bi công nghiệp phổ biến:

1. Nhóm vòng bi cầu (Viên bi hình cầu - tiếp xúc điểm)

Đặc trưng của hạt bi cầu là diện tích tiếp xúc nhỏ, giúp giảm ma sát tối đa, sinh nhiệt thấp và đạt tốc độ quay (RPM) cực cao. Tuy nhiên, chúng nhạy cảm với tải trọng va đập mạnh. Dòng bạc đạn quốc dân có mặt trong 80% thiết bị đời sống.

1.1. Cầu rãnh sâu (Deep Groove)

Đây là dòng đa năng nhất nhưng chỉ chịu tải dọc trục nhẹ (khoảng 10-15% tải hướng tâm).

💡 Góc kỹ thuật (Helpful): Khi chọn mã, hãy để ý hậu tố về nắp che: ZZ/2Z (nắp sắt) chỉ chắn được bụi thô, chịu nhiệt tốt hơn; 2RS/LLU/DDU (nắp cao su) chống nước và bụi mịn tuyệt đối nhưng làm tăng ma sát nội, không nên chạy ở tốc độ tối đa của catalog.

1.2. Cầu tiếp xúc góc (Angular Contact)

Rãnh chạy của vòng trong và vòng ngoài được thiết kế lệch nhau một góc (α = 15°, 25°,40°), giúp nó chịu tải hỗn hợp cực tốt. Góc α càng lớn thì khả năng chịu tải dọc trục càng cao nhưng tốc độ giới hạn sẽ giảm xuống.

💡 Góc kỹ thuật (Helpful): Dòng đơn (7xxx) chỉ chịu lực dọc trục theo một hướng. Do đó, chúng bắt buộc phải được lắp cặp đối xứng (Back-to-Back hoặc Face-to-Face) để triệt tiêu lực đẩy hai chiều. Lắp ngược hướng là vòng bi sẽ rơ lỏng và vỡ ngay khi có tải.

1.3. Cầu tự lựa/ nhào cầu (Thrust Ball Bearing)

Gồm 2 hàng bi cầu chung một vành ngoài có mặt lăn hình cầu. Dòng này sinh ra để xử lý hiện tượng lệch tâm giữa trục và gối đỡ (lên đến 2.5° - 3°).

💡 Góc kỹ thuật (Helpful): Khả năng chịu lực dọc trục của dòng này cực kỳ kém do góc tiếp xúc rất nhỏ. Tuyệt đối không dùng để chặn trục hoặc cố định vị trí dọc trục của hệ thống.

1.4. Chà tỳ (Thrust Ball Bearing)

Thiết kế dẹt, các vòng tách rời hoàn toàn. Dòng này chỉ chịu tải dọc trục, hoàn toàn không chịu được một chút lực hướng tâm nào.

💡 Góc kỹ thuật (Helpful): Khi lắp đặt, phải phân biệt được vòng chặt có đường kính trong nhỏ hơn để ép sát vào trục quay, và vòng lỏng có đường kính trong lớn hơn để cố định vào thớt gối. Lắp ngược sẽ gây mài mòn trục và bó cứng.

Ảnh Nhóm vòng bi cầu (Viên bi hình cầu - tiếp xúc điểm)

2. Nhóm vòng bi đũa (Viên bi hình trụ - Tiếp xúc đường)

Hạt đạn hình trụ tạo ra tiếp xúc, giúp phân tán lực trên diện tích lớn hơn bi cầu. Do đó, nhóm này chuyên trị tải trọng hướng tâm lớn và chịu va đập mạnh, nhưng tốc độ quay giới hạn sẽ thấp hơn bi cầu.

2.1. Đũa trụ (Cylindrical Roller)

Khả năng chịu tải hướng tâm khổng lồ. Sự khác biệt nằm ở các gờ trên vòng trong/ ngoài: Dòng NU (không gờ ở vòng trong) cho phép trục co giãn nhiệt dọc trục tự do; dòng NJ (có 1 gờ ở vòng trong) có thể chặn lực dọc trục 1 chiều; dòng NUP có thể cố định trục 2 chiều.

💡 Góc kỹ thuật (Helpful): Dòng này cực kỳ nhạy cảm với sự lệch tâm. Nếu trục bị võng hoặc gối đỡ bị lệch dù chỉ một chút, cạnh của con lăn đũa sẽ bị tập trung ứng suất (Edge Loading), dẫn đến bong tróc bề mặt rất nhanh.

2.2. Kim (Needle Roller)

Bản chất là con lăn đũa nhưng có tỷ lệ chiều dài lớn gấp nhiều lần đường kính (L/D≥3). Điểm mạnh lớn nhất là tiết kiệm không gian hướng tâm tối đa trong khi vẫn giữ được khả năng chịu tải trọng thô cực tốt.

💡 Góc kỹ thuật (Helpful): Nhiều dòng bi kim không có vòng trong (chạy trực tiếp trên bề mặt trục). Lúc này, độ bền của vòng bi phụ thuộc hoàn toàn vào độ cứng (HRC) và độ nhám bề mặt của chính thanh trục đó. Trục không được tôi cứng sẽ bị con lăn kim "gặm" nát sau một thời gian ngắn.

2.3. Đũa tang trống / Nhào đũa (Spherical Roller)

Con lăn có hình dạng giống quả trám (thùng rượu). Đây là dòng vừa chịu tải trọng hướng tâm khổng lồ, vừa tự lựa (bù lệch tâm trục) hoàn hảo.

💡 Góc kỹ thuật (Helpful): Thường có tùy chọn lỗ côn (ký hiệu đuôi K). Khi lắp loại này, cần đo độ giảm khe hở hướng tâm bằng thước lá (Feeler Gauge) trong quá trình siết măng xông để đảm bảo không bị siết quá chặt gây bó bi khi sinh nhiệt.

2.4. Một chiều (One-way Roller Clutches)

Sử dụng các con lăn dạng đũa đặc biệt hoặc vấu chèn. Khi quay hướng này, con lăn kẹt vào rãnh xéo và truyền mô-men xoắn; khi quay hướng ngược lại, con lăn giải phóng giúp vòng bi quay tự do.

💡 Góc kỹ thuật (Helpful): Thường xuyên phải kiểm tra chất lượng dầu/ mỡ bôi trơn. Nếu mỡ quá đặc hoặc bị bám bẩn bết dính, các con lăn sẽ không nhảy vào vị trí khóa kịp thời, gây ra hiện tượng trượt tải, mất tác dụng khóa một chiều.

2.5. Lệch tâm (Eccentric Bearing)

Lỗ của vòng trong không nằm ở tâm hình học mà được đục lệch đi một khoảng (e). Khi trục quay đều, vòng ngoài của vòng bi sẽ tạo ra chuyển động quỹ đạo (lắc/ cam).

💡 Góc kỹ thuật (Helpful): Chuyên dùng trong hộp giảm tốc Cycloid, máy sàng rung. Khi thay thế bắt buộc phải giữ lại trục cũ để đo chính xác khoảng cách lệch tâm (e), vì các hãng có thể làm cùng một mã kích thước ngoài nhưng biên độ lệch tâm khác nhau.

Ảnh Nhóm vòng bi đũa (Viên bi hình trụ - Tiếp xúc đường)

3. Nhóm vòng bi côn (Hạt đạn hình nón cụt)

Con lăn hình nón cụt tạo ra một góc hướng lực xiên tự nhiên, giúp dòng này trở thành lựa chọn tối ưu nhất cho các ứng dụng chịu tải hỗn hợp nặng (Cả hướng tâm và dọc trục cùng lúc).

3.1. Côn (Tapered Roller)

Kết cấu gồm cụm Cone (vòng trong + con lăn) và Cup (vành ngoài) tách rời. Lực ép dọc trục và lực hướng tâm được phân bố đều dọc theo chiều dài con lăn nón.

💡 Góc kỹ thuật (Helpful): Vòng bi côn luôn tạo ra một lực đẩy dọc trục phụ khi có lực hướng tâm tác dụng. Vì vậy, chúng bắt buộc phải lắp đặt theo cặp đối xứng. Độ rơ hoặc độ tải khi ép hai vòng bi này vào nhau quyết định 90% tuổi thọ của cụm trục. Nếu lắp quá lỏng, trục sẽ bị đảo; lắp quá chặt, các đầu con lăn sẽ sinh nhiệt và cháy lập tức.

3.2. Côn tang trống chặn trục (Spherical Roller Thrust)

Sự kết hợp giữa thiết kế chặn trục (chà tỳ) và con lăn tang trống đặt chéo. Kết quả tạo ra một dòng vòng bi chịu lực ép thẳng đứng ở mức cực hạn (siêu nặng) và có khả năng tự lựa.

💡 Góc kỹ thuật (Helpful): Dòng này yêu cầu bôi trơn rất khắt khe (thường phải ngâm dầu hoặc bơm dầu áp lực tuần hoàn) do vận tốc trượt giữa đầu con lăn và gờ chặn của vành gối là rất lớn dưới tải trọng nặng.

Ảnh Nhóm vòng bi côn (Hạt đạn hình nón cụt)

4. Các dòng chuyên dụng khác (vòng bi chặn, ổ trượt tổ hợp…)

4.1. Vòng bi chặn (Slewing Bearing / Vòng quay toa)

Kích thước đường kính cực lớn (từ vài trăm mm đến vài mét), tích hợp sẵn răng bánh răng (răng trong hoặc răng ngoài) và lỗ bắt bu-lông cố định trực tiếp vào kết cấu máy mà không cần vỏ gối đỡ.

💡 Góc kỹ thuật (Helpful): Do chịu momen lật rất lớn từ kết cấu cẩu hoặc mâm quay, quy trình siết lực bu-lông cố định vòng bi này phải tuân thủ nghiêm ngặt theo sơ đồ hình sao và dùng lực kế chuẩn. Chỉ cần một vài bu-lông bị lỏng, vành vòng bi sẽ bị biến dạng cục bộ và vỡ hạt đạn bên trong.

4.2. Ổ trượt tổ hợp (Combined Bearings)

Tích hợp cả hai loại con lăn vào cùng một cụm (Ví dụ: bên ngoài là con lăn đũa chịu tải hướng tâm, phần đầu tích hợp thêm một cụm bi kim hoặc bi chà để chịu tải dọc trục).

💡 Góc kỹ thuật (Helpful): Thiết bị này cực kỳ tối ưu cho các chuyển động tịnh tiến có dẫn hướng chịu lực xô lệch (như hệ thống nâng hạ của xe nâng, xe cẩu, các cơ cấu tay máy nặng). Khi bảo dưỡng, cần đảm bảo đường dẫn mỡ bôi trơn vào được cả hai khoang con lăn, tránh tình trạng khoang ngoài đủ mỡ nhưng khoang chặn trục bên trong bị khô.

Ảnh Các dòng chuyên dụng khác (vòng bi chặn, ổ trượt tổ hợp…)

>> CÓ THỂ BẠN QUAN TÂM: SO SÁNH 15 THƯƠNG HIỆU VÒNG BI NỔI TIẾNG HIỆN NAY

Vòng bi bạc đạn làm bằng gì? 4 loại vật liệu phổ biến nhất

Câu hỏi "Vòng bi bạc đạn làm bằng gì?" là điều mà nhiều người dùng kỹ thuật quan tâm khi lựa chọn sản phẩm phù hợp. Trên thực tế, vòng bi được chế tạo từ nhiều loại vật liệu khác nhau, mỗi loại mang đến ưu điểm riêng biệt tùy theo mục đích sử dụng, điều kiện làm việc và yêu cầu kỹ thuật. Dưới đây Kỷ Nguyên Máy sẽ giới thiệu đến bạn 4 loại vật liệu phổ biến nhất thường dùng trong chế tạo vòng bi hiện nay và các model đang bán chạy tại cửa hàng của chúng tôi.

Ảnh các loại vật liệu vòng bi bạc đạn phổ biến

Câu hỏi thường gặp

Q1. Tại sao vòng bi có các độ rơ (clearance) vòng bi C2, C3, C4, C5?

Các tiêu chuẩn về khe hở vòng bi được sản xuất theo thường được ký hiệu bằng chữ C rồi đến một con số, hoặc đối với vòng bi có khe hở tiêu chuẩn thì được ký hiệu là khe hở CN (không bao giờ được nêu rõ) và đặt vòng bi ở giữa khe hở C2 và C3.
Khi con số càng cao thì khe hở bên trong giữa tất cả các bộ phận chuyển động càng lớn để hoạt động tốt hơn trong môi trường nhiệt độ cao và tốc độ cao so với vòng bi tiêu chuẩn hoặc vòng bi C3 (ký hiệu c3 trên vòng bi có khe hở lớn hơn một chút so với vòng bi tiêu chuẩn).

Q2. Dung sai bạc đạn là gì?

Dung sai bạc đạn là giới hạn sai lệch cho phép về kích thước và độ đảo khi chế tạo, được quy định theo tiêu chuẩn ISO 492. Có các cấp phổ biến: P0 (Normal – thông dụng), P6, P5, P4, P2 – cấp số càng nhỏ thì độ chính xác càng cao. Bạc đạn thông thường dùng P0; máy CNC, spindle, thiết bị tốc độ cao thường yêu cầu P5, P4 trở lên để đảm bảo độ đảo thấp và vận hành êm.

Q3. Ký hiệu ABEC trên vòng bi mang ý nghĩa gì?

ABEC là gì? (Annular Bearing Engineering Committee) là tiêu chuẩn của Mỹ (do ABMA ban hành) đánh giá độ chính xác kích thước của vòng bi cầu. Có 5 cấp số lẻ: ABEC 1, 3, 5, 7, 9 – số càng lớn càng chính xác. Quy đổi tương đương với ISO: ABEC 1 = P0, ABEC 3 = P6, ABEC 5 = P5, ABEC 7 = P4, ABEC 9 = P2. Lưu ý: ABEC chỉ đo dung sai kích thước, không đánh giá tải trọng, độ ồn hay chất lượng vật liệu – nên ABEC cao không đồng nghĩa vòng bi tốt cho mọi ứng dụng.

Q4. Vòng bi có HS code là gì?

Vòng bi HS code thuộc nhóm HS 8482 (Chương 84). Phân loại chi tiết theo loại: vòng bi cầu 8482.10 (mã 8 số: 84821000), vòng bi côn 8482.20, vòng bi đũa cầu 8482.30, vòng bi kim 8482.40, vòng bi đũa trụ 8482.50, loại khác 8482.80, và phụ tùng 8482.91/99. Thuế nhập khẩu ưu đãi thông thường khoảng 10%, một số trường hợp còn 8% nếu có C/O theo hiệp định FTA (như VKFTA từ Hàn Quốc). Doanh nghiệp nên kiểm tra biểu thuế hiện hành và điều kiện C/O tại thời điểm nhập để áp mã và mức thuế chính xác.

Q5. Ký hiệu CM trên vòng bi nghĩa là gì?

Ký hiệu CM trên vòng bi chỉ khe hở hướng kính đặc biệt dành cho động cơ điện (motor). Đây là dải khe hở được thu hẹp và kiểm soát chặt trong nhóm khe hở tiêu chuẩn (C-Normal), tối ưu cho vòng bi cầu lắp trong motor điện để chạy êm, độ ồn và độ rung thấp. Phân biệt với các ký hiệu khe hở khác: C2 (nhỏ hơn tiêu chuẩn), CN/Normal (tiêu chuẩn), C3, C4 (lớn hơn – dùng khi trục giãn nở nhiệt nhiều). Ký hiệu CM thường thấy ở các hãng như NSK, NTN trên bạc đạn 62xx/63xx dùng cho motor.

Q6. Quy trình chế tạo vòng bi gồm những bước nào?

Quy trình chế tạo vòng bi cơ bản gồm 7 bước:

(1) Tạo phôi - rèn/dập vòng trong, vòng ngoài từ thép ổ lăn (thường là thép GCr15/SUJ2);

(2) Tiện thô - tạo hình dáng cơ bản của vòng; (3) Nhiệt luyện - tôi và ram để đạt độ cứng ~58–64 HRC, quyết định tuổi thọ;

(4) Mài – mài mặt rãnh, mặt trong/ngoài đạt độ chính xác kích thước;

(5) Đánh bóng (honing/ superfinishing) - làm nhẵn rãnh bi để giảm ma sát và độ ồn;

(6) Lắp ráp – ghép vòng trong, vòng ngoài, con lăn và vòng cách;

(7) Vệ sinh – kiểm tra – bôi trơn – đóng gói – kiểm tra độ đảo, độ ồn, bơm mỡ và niêm phong.

Hiểu rõ về vòng bi bạc đạn là gì, cấu tạo vòng bi,bạc đạn làm bằng gì sẽ giúp bạn lựa chọn đúng sản phẩm, đảm bảo hiệu quả vận hành và tăng tuổi thọ cho thiết bị cơ khí, ô tô hay máy móc công nghiệp. Nếu bạn cần tư vấn chi tiết về các loại bạc đạn vòng bi chính hãng, hãy liên hệ ngay với Kỷ Nguyên Máy qua hotline: 077.209.8686. Đội ngũ chuyên viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn!
