Bạc trượt là gì? Khám phá các loại bi bạc trượt phổ biến nhất

Trong ngành cơ khí và chế tạo máy, bạc trượt là các chi tiết được sử dụng để cho phép chuyển động tuyến tính giữa hai bộ phận cơ học giải pháp dẫn hướng tuyến tính tối ưu cho các hệ thống máy móc hiện đại. Tuy nhiên, không phải ai cũng hiểu rõ bạc trượt là gì, các loại phổ biến, ứng dụng cụ thể của nó. Bài viết sau đây sẽ cung cấp thông tin cô đọng, giúp bạn hiểu rõ bạc trượt là gì, các loại bi bạc trượt phổ biến và ứng dụng thực tế của loại linh kiện này.

Ảnh bạc trượt là gì? Có bao nhiêu loại bạc trượt?

Bạc trượt là gì? Tại sao nó lại quan trọng trong ngành cơ khí

Khái niệm Bạc đạn trượt là gì? được các chuyên gia tại THK định nghĩa tại "THK - Linear Bushing｜Other Linear Motion Guides" như sau:

"Linear bushing" (hay còn gọi là bạc đạn trượt, bạc đạn tuyến tính hoặc bạc dẫn hướng tuyến tính) là một chi tiết được sử dụng để cho phép chuyển động tuyến tính giữa 2 bộ phận cơ học. Bên trong linear bushing có các viên bi tiếp xúc với trục tại các điểm tiếp xúc, giúp chuyển động thẳng với lực ma sát rất nhỏ, mang lại chuyển động mượt mà và chính xác. Linear bushing thường được sử dụng trong các thiết bị y tế, máy đóng gói, thiết bị tự động hóa văn phòng, máy móc công nghiệp, hệ thống tự động hóa, robot và các ứng dụng đòi hỏi chuyển động tuyến tính chính xác, nhẹ nhàng, không chịu tải xoắn hoặc rung động lớn.

Bạc trượt đóng vai trò thiết yếu trong ngành cơ khí nhờ các lý do sau:

• Định vị và cố định trục: Bạc trượt giúp giữ trục hoặc chi tiết quay ở vị trí chính xác, giảm nguy cơ lệch tâm, rung lắc hoặc sai số trong quá trình vận hành, từ đó đảm bảo sự liên kết ổn định cho toàn bộ hệ thống máy móc.
• Giảm ma sát và hao mòn: Nhờ tạo ra bề mặt tiếp xúc trượt có hệ số ma sát thấp, bạc trượt giảm đáng kể hao mòn giữa các chi tiết, giúp thiết bị vận hành êm ái, tăng tuổi thọ và giảm chi phí bảo trì.
• Chịu tải và hấp thụ rung động: Bạc trượt có khả năng chịu tải trọng lớn, hấp thụ rung động và giảm tiếng ồn hiệu quả, phù hợp cho nhiều ứng dụng từ máy công nghiệp nặng đến thiết bị chính xác.
• Đa dạng vật liệu và ứng dụng: Có nhiều loại bạc trượt được chế tạo từ các vật liệu khác nhau như đồng, thép, hợp kim, nhựa kỹ thuật… đáp ứng đa dạng nhu cầu về môi trường làm việc (chịu nhiệt, chống ăn mòn, vận tốc cao, môi trường hóa chất…).
• Đơn giản hóa thiết kế và lắp đặt: Kết cấu bạc trượt thường đơn giản, dễ lắp đặt, thay thế, giúp giảm chi phí sản xuất và bảo trì cho doanh nghiệp.

Các loại bạc đạn trượt phổ biến hiện nay

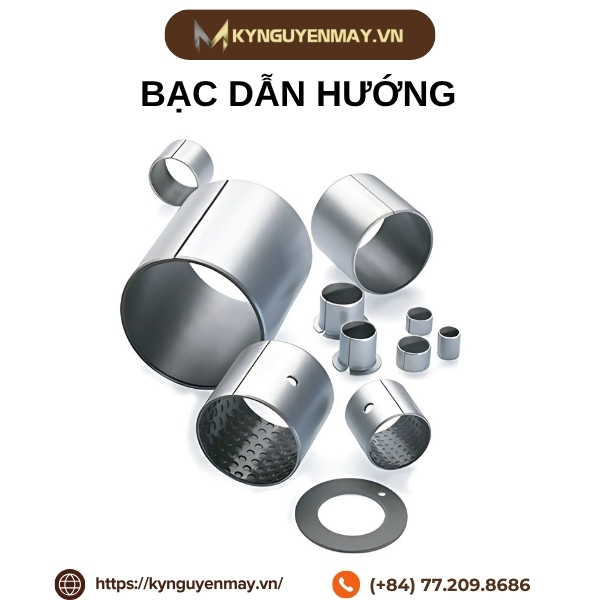

1. Bạc dẫn hướng:

- Bạc dẫn hướng có dạng ống trụ tròn, đôi khi có thêm mặt bích để lắp đặt hoặc dạng khối chữ nhật.

- Nguyên lý hoạt động: Bề mặt bên trong của bạc dẫn hướng tiếp xúc và trượt trên bề mặt của trục hoặc thanh dẫn hướng. Ma sát được giảm thiểu nhờ vật liệu có hệ số ma sát thấp hoặc lớp bôi trơn.

- Ưu điểm:

• Thiết kế đơn giản, kích thước nhỏ gọn.
• Giá thành thường thấp hơn các loại ổ lăn phức tạp.
• Khả năng chịu tải tĩnh và tải va đập tốt.
• Hoạt động êm, giảm rung động hiệu quả.
• Nhiều loại làm từ vật liệu tự bôi trơn, ít cần bảo trì.

- Model: Bác lót nhông, bạc lót máy nén khí,  bạc đạn bushing IRT hãng IKO, bạc trụ tự bôi trơn DU misumi busing, bạc lót đầu to thanh truyền, bạc lót trục dạng bi trượt bgs, bạc lót bi nhỏ gọn bys, bạc lót bushing tự tiết dầu, bạc lót đồng tự bôi trơn mpbz misumi, bạc đồng tự bôi trơn jfb, bạc lót đồng kiểu jgbf, bạc lót đồng tự bôi trơn mpfz misumi, ...

Ảnh bạc dẫn hướng

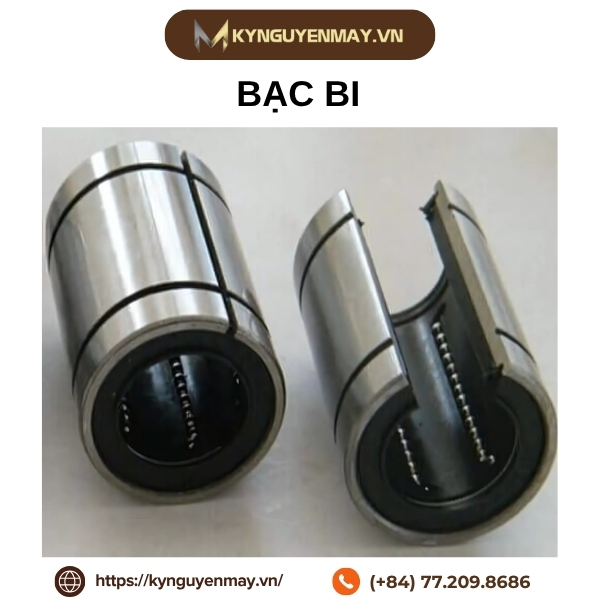

2. Bạc bi

- Bạc bi thường có dạng ống trụ chứa các hàng bi tuần hoàn bên trong.

- Nguyên lý hoạt động: Hoạt động dựa trên nguyên lý lăn của các viên bi. Các viên bi lăn giữa các bề mặt đỡ (rãnh lăn của vòng hoặc bề mặt trục), giúp giảm đáng kể ma sát so với cơ chế trượt của bạc trượt truyền thống.

- Ưu điểm:

• Ma sát rất thấp, đặc biệt khi khởi động và ở tốc độ cao – một ưu điểm vượt trội của các hệ thống bi bạc trượt.
• Khả năng làm việc ở tốc độ cao và rất cao.
• Độ chính xác dẫn động cao.
• Kích thước được tiêu chuẩn hóa, dễ dàng lựa chọn và thay thế.
• Tuổi thọ cao nếu được bôi trơn và lắp đặt đúng cách.

- Model sản phẩm: Con trượt kín SCS, bi trượt ống LM, bi trượt tròn LMOP, con trượt tròn LMF, con trượt tròn LMH, ổ bi trượt tròn LMK, ổ bi thanh ray trượt bản rộng TBR, con trượt khuyết SBR

Ảnh bạc bi

Thông số kỹ thuật cơ bản của bạc đạn ray trượt

Để lựa chọn bạc trượt phù hợp với thiết kế cơ khí, việc nắm rõ các thông số hình học là rất quan trọng. Các thông số này bao gồm đường kính trong, đường kính ngoài, chiều dài và kiểu lắp đặt, giúp đảm bảo bạc trượt hoạt động ổn định, chính xác trong hệ thống. Dưới đây là bảng thông số hình học chi tiết của các loại bạc trượt phổ biến hiện nay.

• D: Đường kính ngoài bạc trượt
• dr: Đường kính trong bạc trượt
• L: Chiều dài bạc trượt
• D1: Đường kính trong rãnh vòng phe
• W: Bề rộng rãnh vòng phe

>> Có thể bạn muốn biết: [TỔNG HỢP] THÔNG SỐ VÒNG BI TRƯỢT DỌC. BẠN ĐÃ BIẾT?

Ứng dụng của bạc trượt trong thực tế

Với cấu tạo đơn giản và nhiều ưu điểm như chi phí thấp, khả năng chịu tải tốt (đặc biệt tải tĩnh và va đập), hoạt động êm, bạc trượt được ứng dụng vô cùng rộng rãi. Việc hiểu rõ bạc trượt là gì và các loại bạc đạn trượt giúp lựa chọn chính xác:

• Bạc trục khuỷu, bạc thanh truyền.
• Các khớp nối, trục máy bơm, máy nén, hộp giảm tốc đơn giản.
• Quạt điện, máy giặt.
• Các loại bản lề chịu lực, khớp xoay của máy móc.

Lựa chọn bạc trượt chất lượng, cũng như hiểu rõ về các giải pháp như bi bạc trượt khi cần thiết, là yếu tố quan trọng giúp hệ thống máy móc vận hành trơn tru và bền bỉ theo thời gian. Kỷ Nguyên Máy cam kết mang đến sản phẩm chính hãng, giải thích cặn kẽ bạc đạn trượt là gì, giá cả hợp lý và dịch vụ hậu mãi chu đáo. Đừng ngần ngại gọi ngay hotline: 077.209.8686 để nhận tư vấn kỹ thuật miễn phí từ đội ngũ chuyên gia của chúng tôi!
