Ổ bi đỡ chặn là gì? Tìm hiểu chi tiết về ổ bi đỡ chặn 1 dãy & 2 dãy

Ổ bi đỡ chặn là gì? Công dụng ổ bi đỡ chặn là gì? Đây chắc hẳn là câu hỏi đang được rất nhiều bạn quan tâm đặc biệt là những người chuyên về lĩnh vực cơ khí.Ổ bi đỡ chặn là một loại vòng bi (bạc đạn) quan trọng trong cơ khí, được thiết kế chuyên biệt để chịu đồng thời tải hướng tâm và tải dọc trục. Với vai trò định vị trục chính xác và chịu lực cao, loại ổ bi này ngày càng phổ biến trong các ứng dụng công nghiệp như máy CNC, thiết bị sản xuất tự động hóa mà bạn thường làm việc. Vậy thì hãy cùng Kỷ Nguyên Máy tìm hiểu thông qua bài viết dưới đây để hiểu rõ hơn về công dụng ổ bi đỡ chặn nhé!

Ảnh Ổ bi đỡ chặn là gì? Khái niệm, phân loại, công dụng ổ bi đỡ chặn

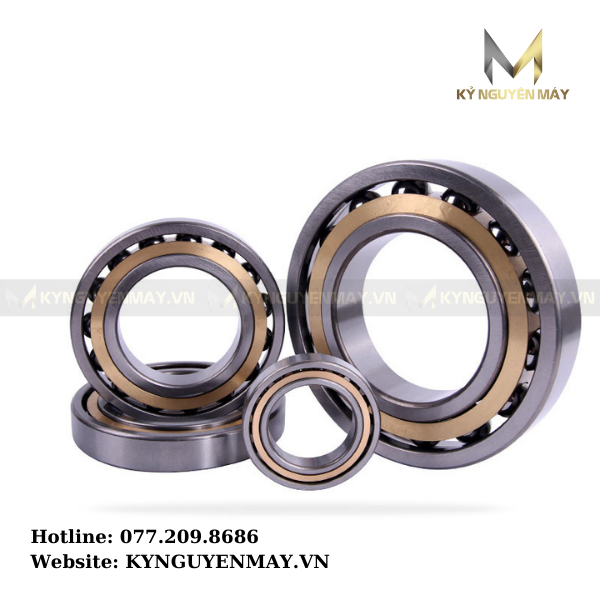

Ổ bi đỡ chặn là gì?

Ổ bi đỡ chặn còn được biết là vòng bi đỡ chặn, bạc đạn đỡ chặn, ổ lăn đỡ chặn là loại được thiết kế với rãnh lăn của vòng trong và vòng ngoài. Tên tiếng anh của sản phẩm này là Angular contact ball bearings.

Công dụng ổ bi đỡ chặn dùng để chỉ mọi loại vòng bi có tác dụng dùng để đỡ, chặn.

• Loại này có rãnh lăn trên vòng trong và vòng ngoài cho phép dịch chuyển tương đối theo phương dọc trục, thường gồm một hoặc hai dãy bi với góc tiếp xúc (thường 40°).
• Không thể tháo rời và có thể có nắp chắn bụi (ZZ/ 2RS).
• Chịu tải dọc trục theo một hoặc hai hướng, kết hợp tải hướng kính.
• Độ cứng cao, chịu moment uốn tốt, tốc độ quay cao (lên đến 150°C).
• Phân loại: Một dãy (chịu một hướng), hai dãy (hai hướng, tiết kiệm không gian).

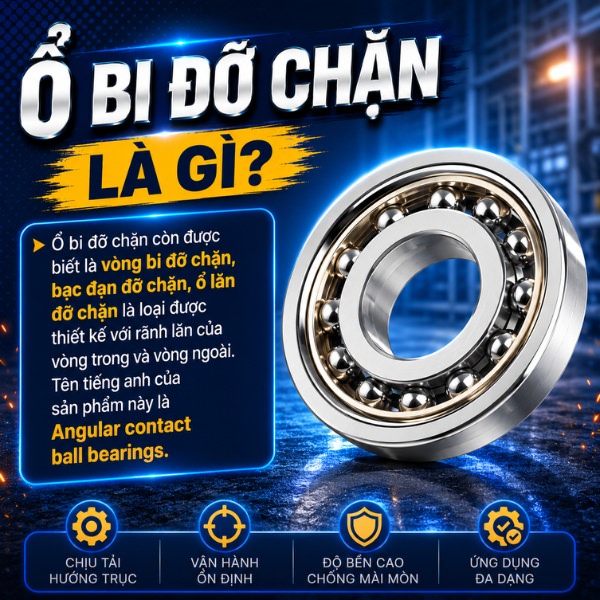

Ảnh Định nghĩa Ổ bi đỡ chặn

Phân loại ổ bi đỡ chặn

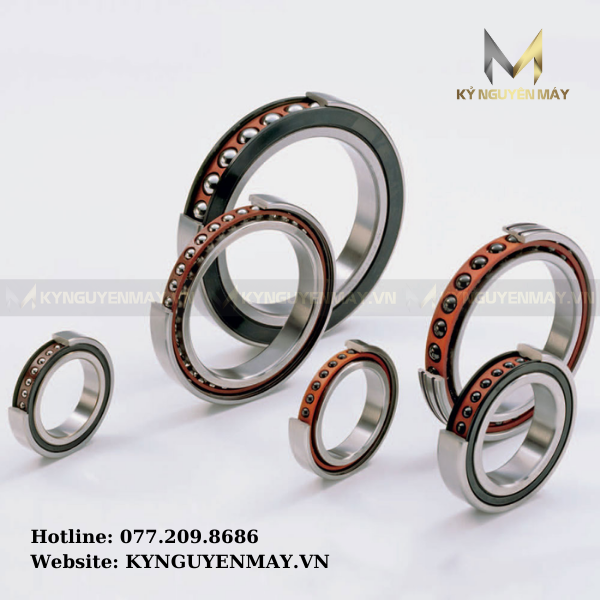

1. Ổ bi đỡ chặn 1 dãy

Ổ bi đỡ chặn 1 dãy (hay ổ bi đỡ 1 dãy, ổ bi đỡ một dãy) có khả năng chịu thêm được tải dọc trục chỉ theo một hướng và được lắp đặt điều chỉnh với một ổ bi thứ 2. Loại ổ bi đỡ chặn 1 dãy tiếp xúc góc 4 điểm có khả năng chịu được lực dọc trục ở các trục tải nặng và có tính ứng dụng cao: Vòng bi đỡ có thiết kế cơ bản tức là không thể lắp cặp được và nó được dùng cho cách bố trí ổ lăn đơn; ngoài ra, ổ bi đỡ chặn còn phổ biến để lắp theo bộ bất kì.

Ổ bi đỡ chặn 1 dãy có ký hiệu như: QJxxx hay QJxxxx, QJFxxx hay QJFxxxx.

Đặc điểm cấu tạo

• Chỉ có một dãy viên bi gá trên vòng cách.
• Rãnh lăn của vòng trong và vòng ngoài được thiết kế có góc tiếp xúc (thường là 15 độ, 25 độ, hoặc 40 độ).

Khả năng chịu lực

• Lực dọc trục: Chỉ chịu được lực dọc trục theo một hướng duy nhất.
• Lực hướng tâm: Chịu lực tốt, nhưng luôn tạo ra một lực dọc trục phụ do góc tiếp xúc. Do đó, chúng hiếm khi đứng độc lập.

Cách lắp đặt thực tế

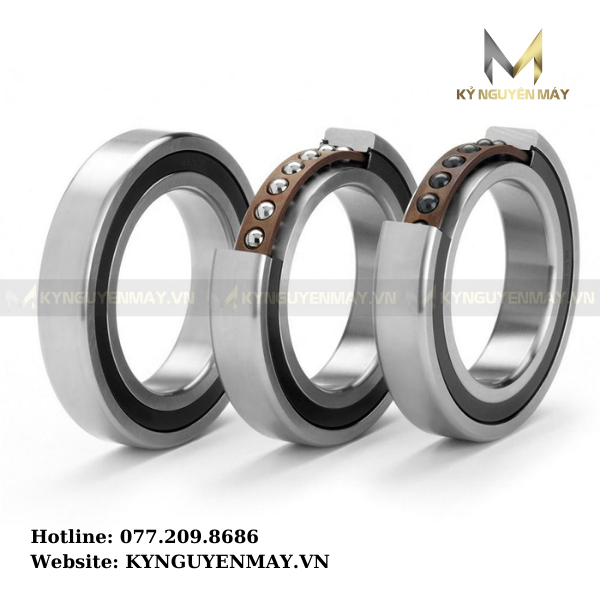

Để triệt tiêu lực dọc trục đối nghịch và chịu lực từ cả hai phía, ổ bi đỡ chặn 1 dãy thường được phối hợp lắp đặt theo cặp (Duplex) với các kiểu cấu hình:

• Lắp lưng đối lưng (DB - Back-to-Back): Tăng độ cứng vững cho cụm vòng bi, chịu được mô-men xoắn lớn (tải lật).
• Lắp mặt đối mặt (DF - Face-to-Face): Chịu được tải dọc trục hai hướng nhưng độ cứng vững kém hơn kiểu DB.
• Lắp song song (DT - Tandem): Chia đều tải dọc trục lớn theo một hướng duy nhất.

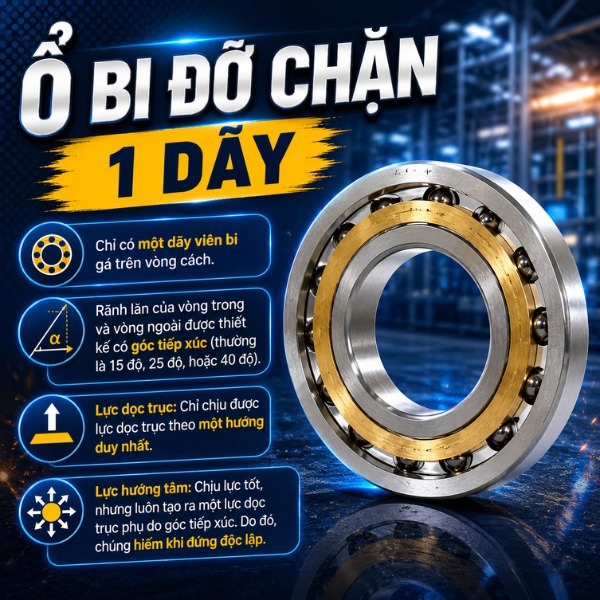

Ảnh Ổ bi đỡ chặn 1 dãy

2. Ổ bi đỡ chặn 2 dãy

Ổ bi đỡ chặn 2 dãy được ứng dụng trong cơ cấu đòi hỏi độ cứng vững cao, khả năng chịu mô men uống, có thiết kế tương đương với 2 bạc đạn tốc độ cao 1 dãy ghép lại. So với ổ bi đỡ chặn 1 dãy, loại này có bề dày nhỏ hơn, khả năng chịu tải trọng dọc trục lẫn tải hướng kính theo cả hai chiều. Đối với ổ bi đỡ chặn 2 dãy bao gồm: Kiểu thông thường (a); kiểu có thêm nắp che chắn (b), kiểu có vòng trong hai nửa (c).

Đặc điểm cấu tạo

• Tương đương với hai ổ bi đỡ chặn 1 dãy ghép lại theo kiểu lưng đối lưng (DB) nhưng tích hợp chung một vòng trong và một vòng ngoài (hoặc vòng trong chia đôi).
• Kết cấu nguyên khối giúp tiết kiệm không gian trục dọc đáng kể.

Khả năng chịu lực

• Lực dọc trục: Chịu được lực dọc trục theo cả hai hướng.
• Lực hướng tâm & Mô-men: Chịu lực hướng tâm rất tốt và có khả năng chống lại mô-men lật (moment tải) cao nhờ khoảng cách giữa các tâm tải lớn.

Ưu điểm thực tế

• Không cần tốn công căn chỉnh khoảng cách hoặc lựa chọn cấu hình lắp đặt (DB, DF) như khi dùng 2 vòng bi đơn.
• Nhỏ gọn, lắp đặt nhanh, giảm sai số do con người trong quá trình bảo trì.

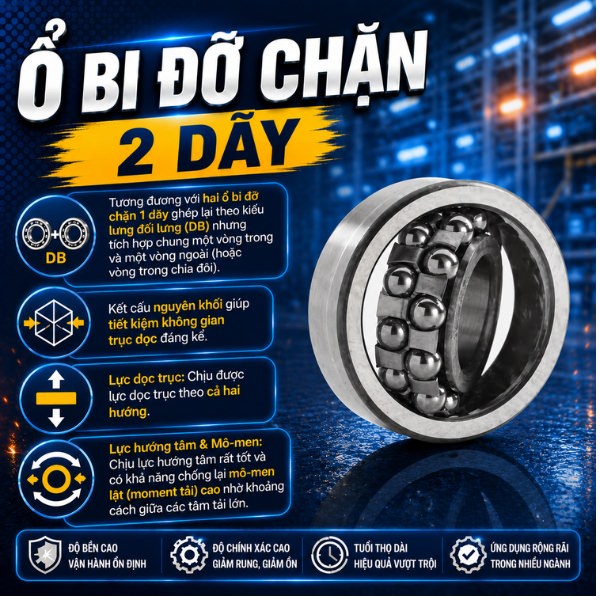

Ảnh Ổ bi đỡ chặn 2 dãy

Phân biệt ổ đỡ và ổ đỡ chặn

Ổ đỡ (radial bearing) và ổ đỡ chặn (angular contact bearing) khác nhau cơ bản ở hướng tải trọng chịu lực: ổ đỡ chủ yếu chịu tải hướng tâm, trong khi ổ đỡ chặn chịu đồng thời tải hướng tâm và tải dọc trục. Ổ đỡ chặn thường dùng cho tốc độ cao và yêu cầu độ cứng vững cao hơn. Dưới đây là bảng so sánh chi tiết về phân biệt các đặc điểm ổ đỡ và ổ đỡ chặn.

Công dụng ổ bi đỡ chặn trong cách ngành công nghiệp

1. Tại sao vòng bi cầu đỡ chặn là thành phần quan trọng trong máy móc công nghiệp

• Ổ bi đỡ chặn đóng vai trò quan trọng trong việc hỗ trợ trục quay và giảm ma sát trong các máy móc công nghiệp.
• Đảm bảo sự ổn định và trơn tru của các bộ phận chuyển động, từ đó tăng hiệu suất và tuổi thọ của máy móc.

2. Cách ổ bi đỡ chặn giúp giảm ma sát và gia tăng tuổi thọ máy móc

• Vòng bi tốc độ cao sử dụng bề mặt lăn cầu và vòng đệm để giảm ma sát trong quá trình hoạt động.
• Điều này giúp giảm thiểu tổn thất năng lượng và hạn chế việc mài mòn, từ đó gia tăng tuổi thọ và hiệu suất hoạt động của máy móc.

3. Ứng dụng của ổ bi đỡ chặn trong các ngành công nghiệp khác nhau

Vòng bi tốc độ cao có tính ứng dụng rộng rãi và phổ biến. Công dụng chính của ổ bi cầu đỡ chặn là đỡ chặn đáp ứng nhu cầu chuyển động và hỗ trợ trục quay của các máy móc và thiết bị trong các lĩnh vực dưới đây:

• Công nghiệp xi măng;
• Công nghiệp ô tô, hàng không vũ trụ
• Các ngành công nghiệp cơ khí, luyện kim;
• Xe máy;
• May mặc,...

Mã vòng bi tốc độ cao vô cùng đa dạng và có tính ứng dụng cao, phổ biến trong ngành công nghiệp hiện nay, và hy vọng thông qua bài viết trên bạn có thể hiểu hơn và bổ sung cho mình thêm kiến thức mới về công dụng ổ bi đỡ chặn. Và nếu bạn đang có nhu cầu tìm kiếm nơi mua ổ bi đỡ chặn uy tín thì có thể tham khảo Kỷ Nguyên Máy, tại đây chúng tôi chuyên cung cấp đầy đủ các loại vòng bi, bạc đạn chất lượng hàng đầu hiện nay. Và bạn có thể liên hệ với chúng tôi thông qua Hotline: 077.209.8686 để được tư vấn và nhận nhiều ưu đãi hấp dẫn nhé!
