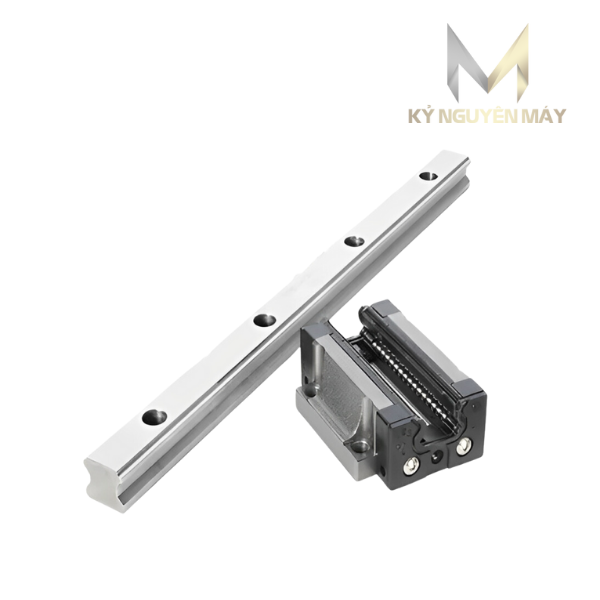

[Tổng hợp] Thông số, kích thước thanh ray trượt vuông
Tác giả: Nguyễn Lê Vi Ngày đăng: 01/04/2022
Bạn đang tìm kiếm thông tin về kích thước và thông số của thanh trượt vuông? Bài viết này sẽ mang tới cho bạn đầy đủ các thông tin này để bạn có thể tìm được loại thanh trượt phù hợp nhất với máy móc của mình!

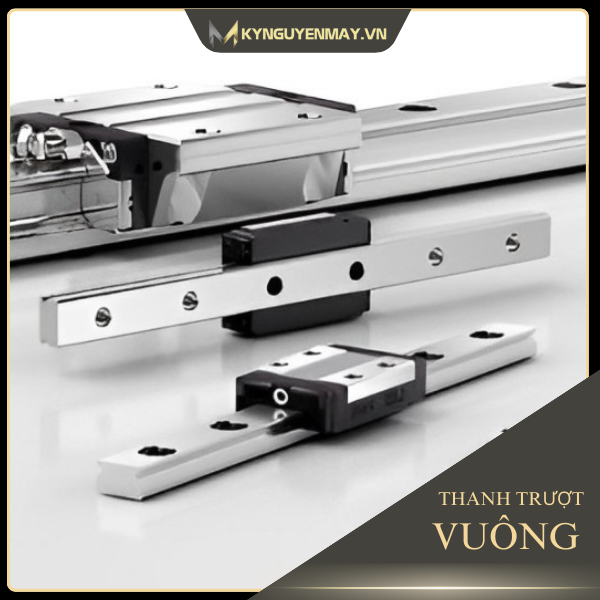

Tổng quan về thanh trượt vuông
Thanh trượt vuông là gì ?

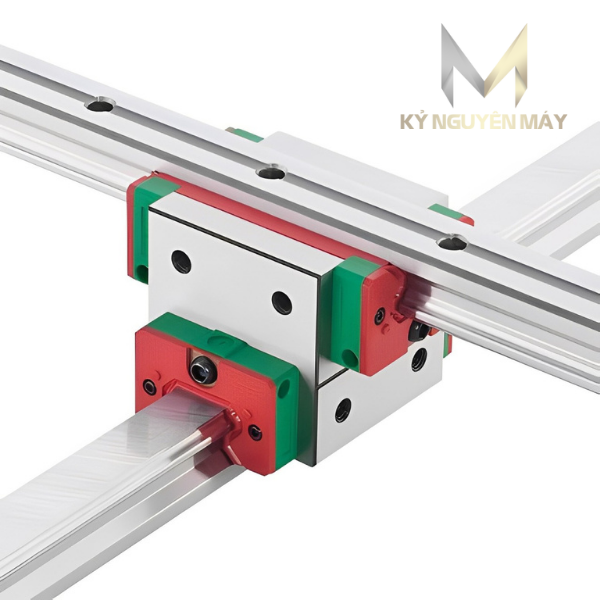

Thanh trượt vuông hay ray trượt vuông, ty trượt vuông là một thiết bị cơ khí kết hợp cùng vòng bi dẫn hướng được thiết kế đặc biệt với tiết diện vuông, nhờ đó ray trượt vuông sở hữu những đặc tính vượt trội. Thanh trượt đạt độ cứng cao, vận hành ổn định, giảm thiểu tối đa rung động, độ lệch trong quá trình hoạt động. Đa số các loại thanh trượt đều có thể chịu tải khá tốt nhưng thanh trượt vuông có thể chịu tải lớn hơn gấp 1.5 lần và hấp thụ lực từ đa hướng.
Cấu tạo của thanh trượt vuông
Trên thị trường, có vô vàn mặt hàng ty trượt vuông với kích thước và kết cấu khác nhau. Nhưng đa số chúng đều có cấu tạo và bộ phận chính như sau:
|
Bộ phận |
Chức năng |
|
Thanh ray |
Là phần cố định, tạo thành đường ray dẫn hướng di chuyển |
|
Bi (con lăn) |
Giảm ma sát, tăng khả năng chuyển động trơn tru và chính xác |
|
Phớt |
Chống bụi, nước, các chất bẩn xâm nhập vào bên trong, đảm bảo tuổi thọ cho ray trượt |
|
Tấm thép chống va đập |
Bảo vệ kết cấu bên trong khỏi những tác động cơ học từ bên ngoài |
|
Seal chắn bụi giữ mỡ |
Giữ mỡ bôi trơn bên trong không rò rỉ |
Ngoài ra, ray trượt không thể hoạt động một cách hiệu quả nếu không kết hợp với con trượt vuông. Đây chính là bộ đôi chuyên dụng tạo nên hệ thống tuyến tính chính xác, là chi tiết máy quan trọng của hầu hết các loại máy công nghiệp hiện đại.
Thông số, kích thước thanh trượt vuông

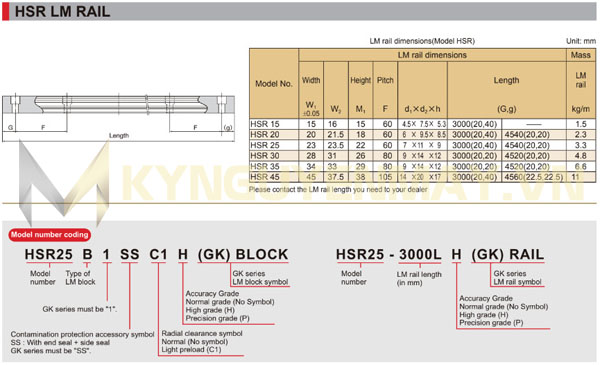

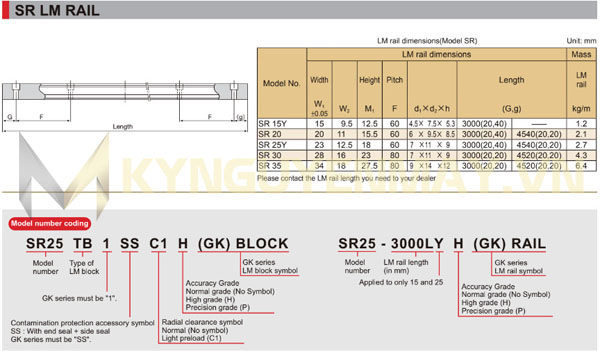

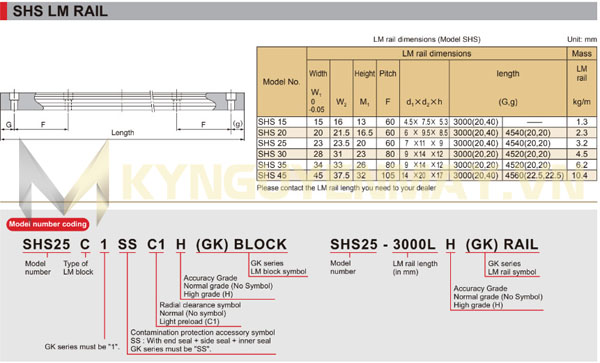

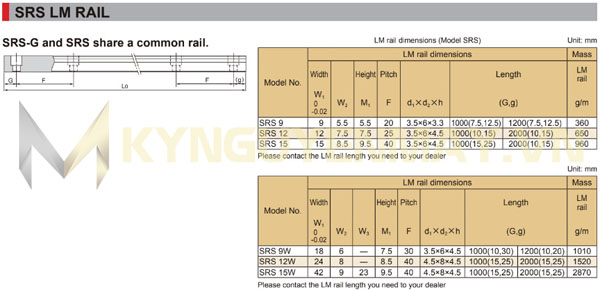

Thông số, kích thước thanh trượt THK

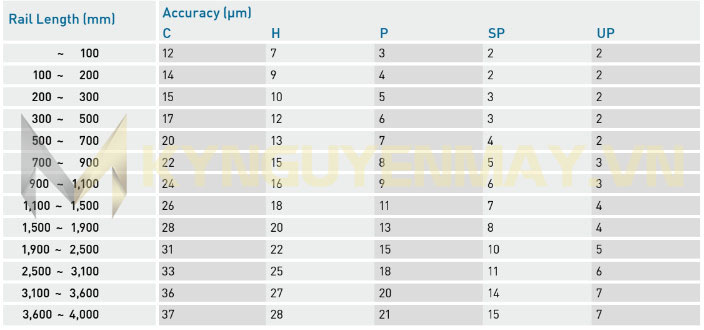

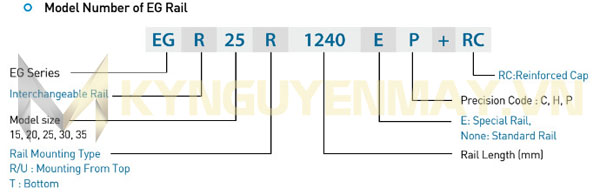

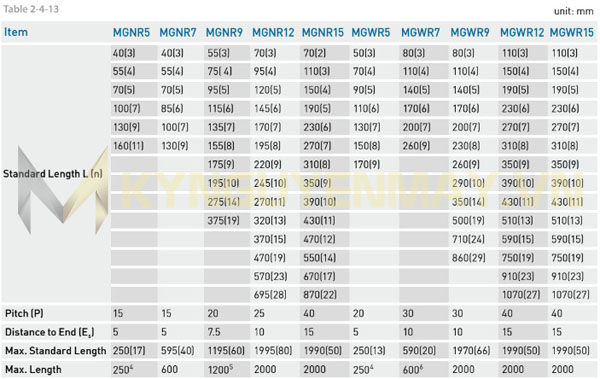

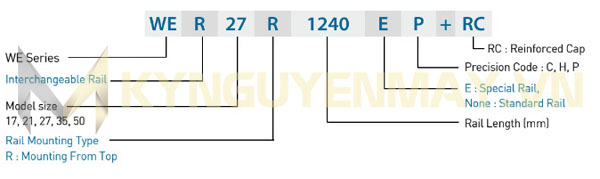

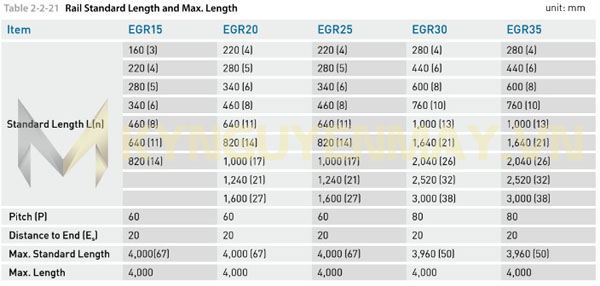

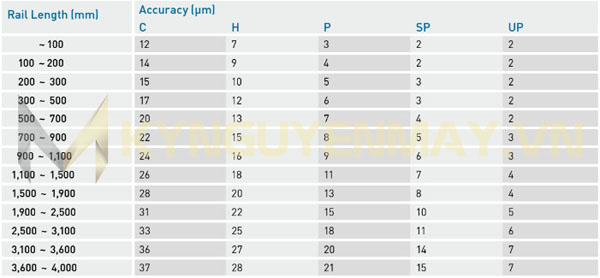

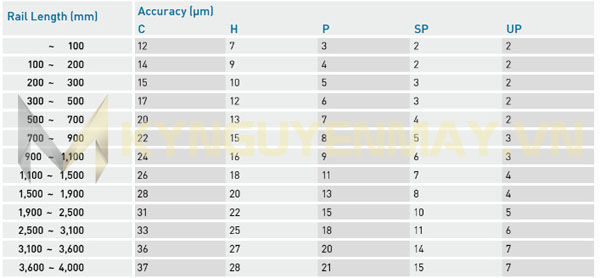

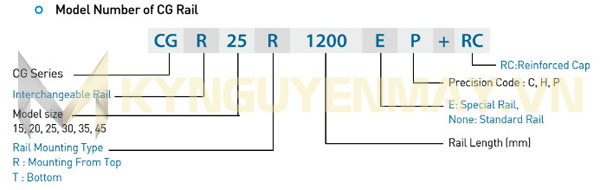

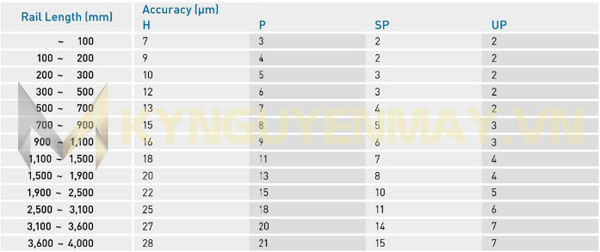

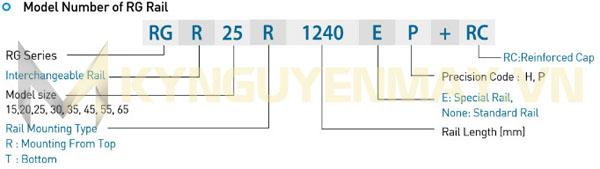

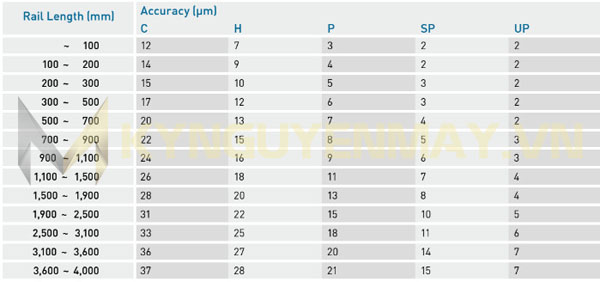

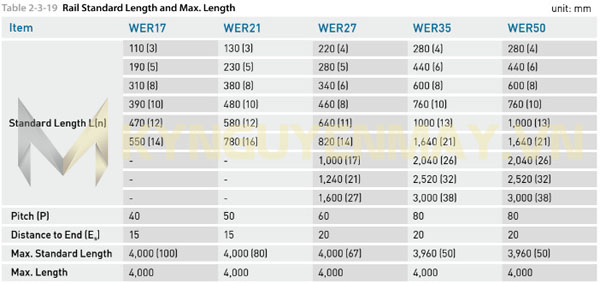

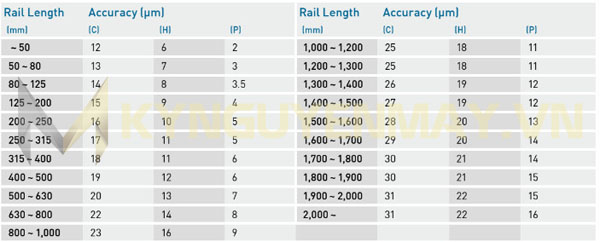

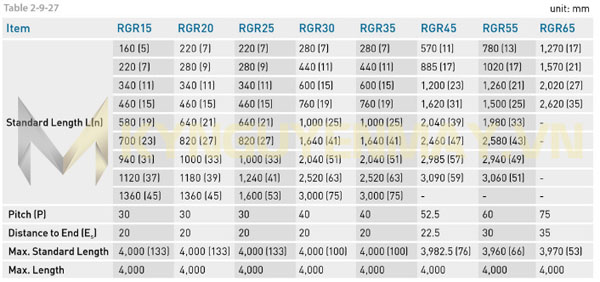

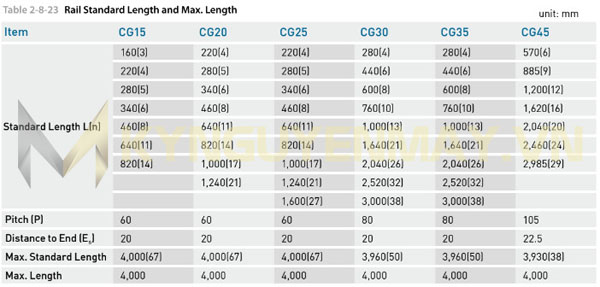

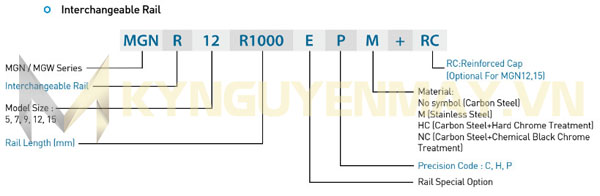

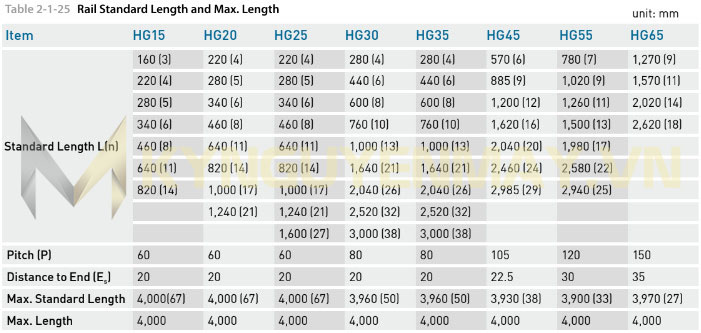

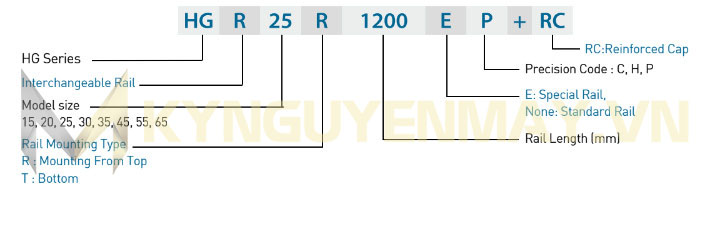

Thông số, kích thước thanh trượt vuông Hiwin
(*) Xem thêm chi tiết tại: Catalogue Hiwin

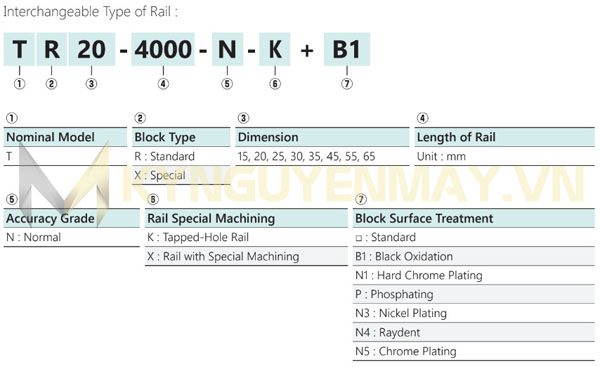

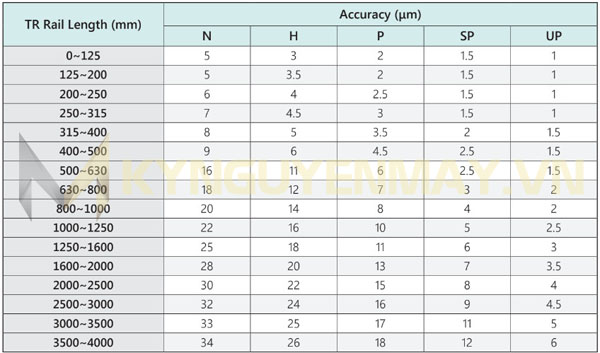

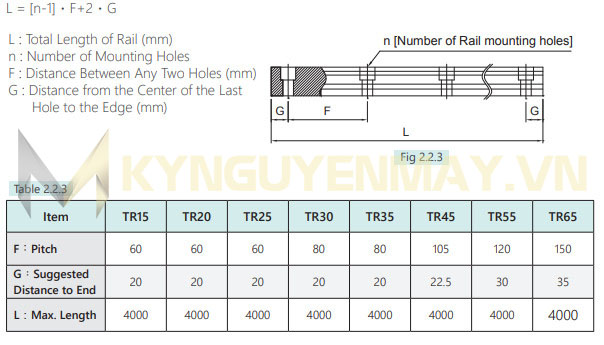

Thông số, kích thước thanh trượt TBI
(*) Xem thêm chi tiết tại: Catalogue TBI
Danh sách các thương hiệu khác chuyên sản xuất thanh trượt vuông
Bên cạnh những thương hiệu nổi bật kể trên, vẫn có rất nhiều thương hiệu uy tín toàn cầu chuyên sản xuất ty trượt vuông chất lượng cao. Có thể kể đến các thương hiệu sau đây:
|
Thương hiệu |
Một số kích thước phổ biến của thanh trượt vuông
Hầu hết các thanh trượt vuông đều có chiều dài tối đa 4m, đồng thời đa dạng về kích thước lỗ trục để đáp ứng các nhu cầu sử dụng, chi tiết máy khác nhau.
Một số kích thước thanh trượt vuông được sử dụng phổ biến có thể kể đến như:
- Thanh trượt vuông 12
- Thanh trượt vuông 15
- Thanh trượt vuông 20
- Thanh trượt vuông 25
- Thanh trượt vuông 30
>>Có thể bạn quan tâm:
- Tổng hợp thông số thanh trượt tròn
- Thanh trượt - Ray trượt
- Thanh ray trượt tròn
- Ray trượt mini
- Trục vitme - Đai ốc bi
Trên đây chúng tôi đã tổng hợp các thông số, kích thước của các loại thanh trượt được ưa chuông nhất hiện nay. Nếu quý khách vẫn đang phân vân trong việc lựa chọn thanh trượt vuông có thông số phù hợp với máy móc của mình, hoặc muốn biết thêm thông số của các loại thanh trượt khác, hãy liên hệ cho chúng tôi qua hotline 077.209.8686 để được tư vấn!
