TOP 5 công dụng của gối đỡ trục trong hệ thống truyền động

"Công dụng gối đỡ như thế nào?", "Liệu chức năng gối đỡ trục có cần thiết để mua chúng không?" là những câu hỏi mà Kỷ Nguyên Máy nhận được khá nhiều trong thời gian vừa qua. Vậy cùng chúng tôi tìm hiểu chi tiết tác dụng của gối đỡ trục về các ưu điểm nổi trội từ đó giúp bạn đưa ra quyết định có nên mua gối đỡ trục hay không? Nào hãy cùng bắt đầu tìm hiểu công dụng của gối đỡ trục!!!

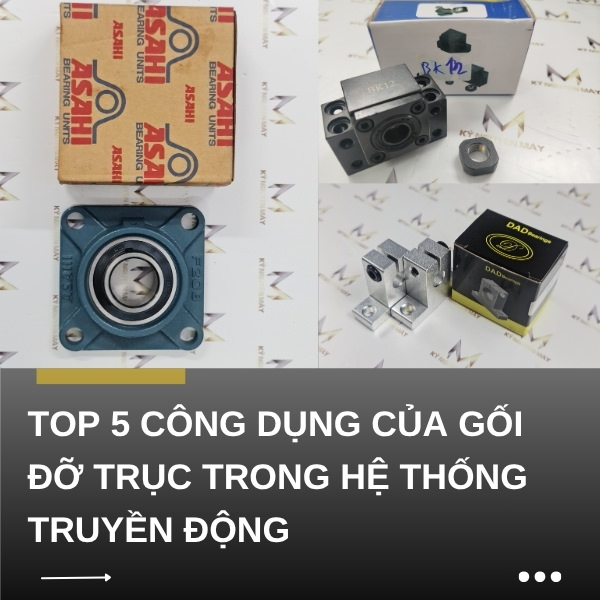

Ảnh Top 5 công dụng của gối đỡ trục trong hệ thống truyền động

Công dụng của gối đỡ trục gồm những gì?

1. Nâng đỡ và cố định trục quay

Trục quay trong máy móc hiếm khi đứng một mình; nó thường mang trên mình các chi tiết nặng (bánh răng, pully, cánh quạt) và chịu lực từ quá trình truyền động.

• Triệt tiêu trọng lực: Trục có trọng lượng bản thân và trọng lượng của các linh kiện gắn trên nó. Gối đỡ đóng vai trò là chân đế, nâng toàn bộ khối lượng này lên, ngăn không cho trục bị võng hoặc biến dạng cơ lý do trọng lực.
• Hấp thụ tải trọng động: Khi quay ở tốc độ cao, các lực ly tâm và lực tác động từ dây đai hoặc xích tạo ra sức ép cực lớn theo nhiều hướng (tải trọng hướng tâm và tải trọng dọc trục). Gối đỡ nhận các lực này và truyền xuống thân máy hoặc bệ máy, giúp trục không bị quá tải.

2. Giảm rung và ma sát

Mặc dù công dụng chính là cố định, nhưng gối đỡ phải cho phép trục quay với tốc độ cao mà không bị quá nhiệt.

• Bên trong gối đỡ: Thường chứa các vòng bi (bạc đạn) có các con lăn (bi cầu, bi đũa). Các con lăn này chuyển ma sát trượt thành ma sát lăn, giúp trục quay trơn tru.
• Duy trì hiệu suất: Nếu trục không được cố định đúng cách vào gối đỡ có bôi trơn tốt, năng lượng sẽ bị lãng phí do ma sát, dẫn đến nóng máy và mài mòn nhanh chóng.
• Chuyển đổi ma sát: Gối đỡ chứa các vòng bi (bạc đạn) bên trong, giúp chuyển ma sát trượt thành ma sát lăn. Hệ số ma sát lăn cực thấp giúp trục quay với tốc độ hàng nghìn vòng/ phút mà không bị mài mòn.

3. Chịu tải trọng

Trục quay thường mang theo các linh kiện nặng. Nếu không có gối đỡ, trục sẽ bị võng xuống do trọng lực và áp lực làm việc.

• Chịu tải trọng tĩnh: Giữ trọng lượng của toàn bộ hệ thống trục khi máy đang đứng yên.
• Chịu tải trọng động: Khi máy vận hành, các lực ly tâm, lực rung lắc và lực truyền động phát sinh. Gối đỡ hấp thụ các lực này, ngăn chặn sự biến dạng của trục.

4. Tự căn chỉnh

Khi lắp đặt hai gối đỡ ở hai đầu một trục dài, chỉ cần bệ máy lệch nhau vài milimet hoặc bề mặt lắp không phẳng, trục sẽ bị chéo.

• Nếu dùng gối đỡ cố định: Vòng bi sẽ bị bó kẹt, gây ma sát cực lớn và cháy ổ đỡ chỉ sau vài giờ vận hành.
• Với gối đỡ tự căn chỉnh: Vòng bi tự xoay nghiêng để "đón" lấy trục theo đúng độ lệch thực tế, giúp máy vẫn chạy trơn tru dù việc lắp đặt có sai số nhỏ.

Dưới tác động của tải trọng nặng ở giữa trục (ví dụ một pully lớn hoặc bánh răng), thanh trục sẽ bị uốn cong nhẹ (hình cánh cung).

• Tính năng tự căn chỉnh cho phép vòng bi nghiêng theo độ cong của trục, ngăn chặn tình trạng áp lực tập trung vào các mép con lăn, giúp bảo vệ tuổi thọ vòng bi.

Mặc dù rất linh hoạt, nhưng bạn cần lưu ý: Thông thường, các loại gối đỡ như UCP, UCF chỉ cho phép độ lệch tâm từ 1 độ đến 3 độ. Nếu lệch quá mức này, vòng bi sẽ chạm vào thành vỏ gối gây hư hỏng. Tự căn chỉnh là để bù đắp sai số nhỏ, không phải là lý do để lơ là việc lắp đặt máy. Càng căn chỉnh chuẩn từ đầu, máy càng bền.

5. Bảo vệ vòng bi và trục

Thân gối đỡ (housing) giúp chứa và bảo vệ vòng bi bên trong khỏi bụi bẩn, tạp chất từ môi trường xung quanh, tăng cường độ bền.

• Hệ thống phớt chặn: Gối đỡ trục thường được trang bị phớt chặn hai lớp (double seals) hoặc phớt chắn bụi bằng thép. Lớp phớt này giữ cho dầu mỡ ở bên trong và ngăn bụi bẩn, nước, hóa chất từ môi trường bên ngoài xâm nhập vào vòng bi.
• Tích hợp vú mỡ: Trên vỏ gối luôn có vị trí để bơm mỡ tái nạp. Điều này cho phép bạn bảo trì vòng bi mà không cần tháo rời toàn bộ máy, đảm bảo vòng bi luôn được phủ một màng dầu bảo vệ.
• Tản nhiệt: Vỏ gối đỡ có diện tích bề mặt lớn và vật liệu dẫn nhiệt tốt (gang hoặc thép). Nó đóng vai trò như một bộ tản nhiệt, dẫn nhiệt từ vòng bi và trục ra môi trường xung quanh, giữ cho hệ thống luôn hoạt động trong ngưỡng nhiệt độ an toàn.

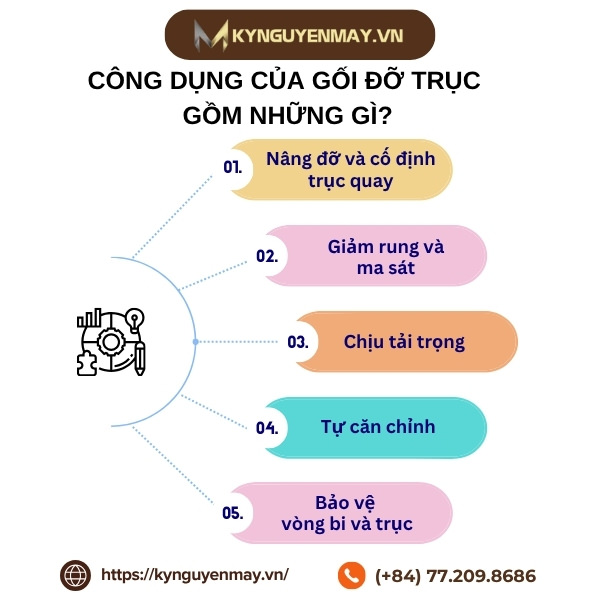

Ảnh Công dụng của gối đỡ trục gồm những gì?

Tại sao công dụng của gối đỡ trục lại đóng vai trò lớn hiện nay?

Công dụng của gối đỡ trục được sản xuất theo tiêu chuẩn Quốc tế với đa dạng mẫu mã kích thước giúp cho bạn cố định được hệ thống dẫn hướng. Công dụng của gối đỡ trục đóng vai trò lớn hiện nay vì:

• Cố định thanh trượt tròn trong các máy móc, tránh xê dịch trong quá trình chuyển động, nâng cao hiệu quả của toàn bộ hệ thống thanh trượt, giúp chuyển động nhẹ nhàng hơn;
• Giúp cả hệ thống dẫn hướng trở nên cứng vững, chắc chắn hơn nhờ được cố định vào thân máy qua các lỗ của gối đỡ;
• Hệ thống dẫn hướng của thanh trượt tròn thường mang lại hiệu quả tốt hơn, chính xác và chịu được trọng tải lớn.

Hiện nay, hệ thống dẫn hướng thanh trượt tròn được ứng dụng nhiều hơn thanh trượt vuông nên công dụng của gối đỡ trục như: các loại máy cnc, máy cắt laser, cánh tay robot, thiết bị đo lường.

Ưu điểm nổi trội khi mua công dụng của gối đỡ trục phù hợp

Công dụng của gối đỡ trục được tối ưu các tính năng khi bạn mua đúng các sản phẩm linh kiện

• Giá rẻ
• Đa dạng mẫu mã, kích thước thích hợp với nhiều loại máy móc khác nhau, dễ dàng lựa chọn loại gối đỡ phù hợp với nhu cầu
• Chất liệu bằng chất gang đúc siêu bền nên có khả năng chịu được trọng tải lớn, chống được va đập rất tốt, có thể sử dụng lâu dài
• Độ chịu lực tốt
• Công dụng của gối đỡ trục giúp máy móc hoạt động một cách trơn tru, mượt mà nhất nhờ đó hạn chế ma sát và hạn chế tối đa được tiếng ồn để không ảnh hưởng đến môi trường xung quanh
• Lắp đặt dễ dàng

Công dụng của gối đỡ trục là linh kiện cơ khí luôn đi liền với thanh trượt tròn trong các máy móc, thiết bị công nghiệp. Công dụng của gối đỡ trục có vai trò quan trọng giúp cho việc dẫn hướng chuyển động ổn định, mang lại những chuyển động trơn tru, chính xác, mềm mại hơn. Từ đó, các sản phẩm gối đỡ trục làm ra có sự chỉnh chu và hoàn hảo hơn. Hy vọng sau bài viết công dụng của gối đỡ trục thì bạn đã lựa chọn được cho mình phù hợp để ứng dụng trong hệ thống dẫn hướng. Liên hệ: 077.209.8686 để được tư vấn.
