Lỗi thường gặp về màn hình, bo mạch, băng máy và hộp số của máy tiện CNC

Trong quá trình vận hành, máy tiện thường gặp phải các sự cố về cơ khí và điện tử ảnh hưởng đến hiệu suất, độ chính xác gia công. Việc sửa chữa các lỗi máy tiện kịp thời và đúng kỹ thuật giúp kéo dài tuổi thọ máy, giảm chi phí và đảm bảo hoạt động sản xuất liên tục. Để hiểu rõ hơn về các lỗi thường gặp, giải pháp sửa chữa hiệu quả, hãy đọc tiếp bài viết để trang bị cho mình kiến thức cần thiết, bảo vệ tối ưu cho hệ thống máy tiện của bạn!

Ảnh Lỗi thường gặp về màn hình, bo mạch, băng máy và hộp số của máy tiện CNC

Các lỗi trên máy tiện thường gặp và giải pháp sửa chữa

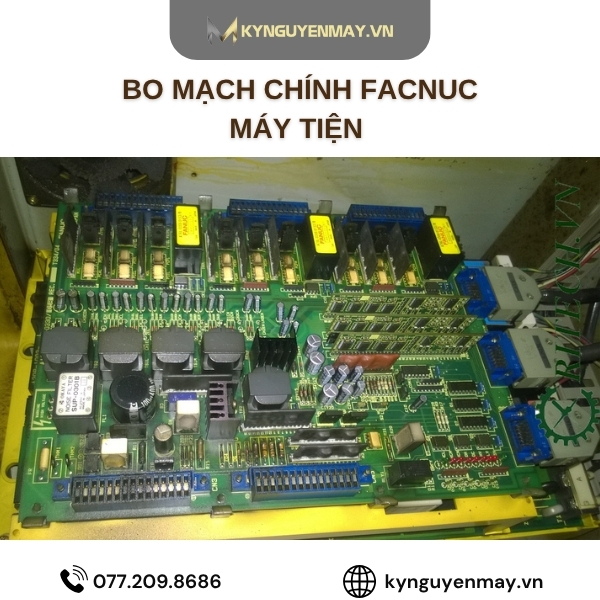

1. Sửa bo mạch trục chính Fa nuc máy tiện CNC

• Cháy IGBT hoặc IPM: Do quá dòng, quá nhiệt từ quạt hỏng hoặc tải nặng.​
• Quá tải/Overheat (A06B-6055-HXXX): Nhiễu encoder, tụ điện chập hoặc mạch điều khiển tốc độ lỗi.
• Mất tín hiệu feedback: Lỗi pulse encoder, bo giao tiếp hỏng hoặc cáp đứt.
• Không khởi động servo spindle: Mất tín hiệu analog, ngắn mạch hoặc lỗi giao tiếp CNC. Bo mạch trục chính bị hỏng khiến máy không quay trục chính hoặc báo lỗi trên màn hình.

Quy trình kiểm tra & khắc phục:

Bước 1 - Ngắt nguồn điện hoàn toàn. Tháo bo mạch để kiểm tra xem có tụ điện bị phồng, vết chập cháy, hoặc linh kiện đổi màu không.

Bước 2 - Ghi lại chính xác mã hiển thị trên màn hình điều khiển hoặc đèn LED trên bo Spindle. Các lỗi thường gặp bao gồm mất nguồn, lỗi driver điều khiển, hoặc lỗi truyền tín hiệu.

Bước 3 - Làm sạch bo mạch, kiểm tra các cầu chì và đo đạc các linh kiện cơ bản (đi-ốt, trở, transistor, IGBT).

Bước 4 - Hàn thay thế linh kiện hỏng hoặc gửi bo đến các đơn vị chuyên môn để đo test chuyên sâu.

Ảnh sửa bo mạch trục chính Fa nuc máy tiện CNC

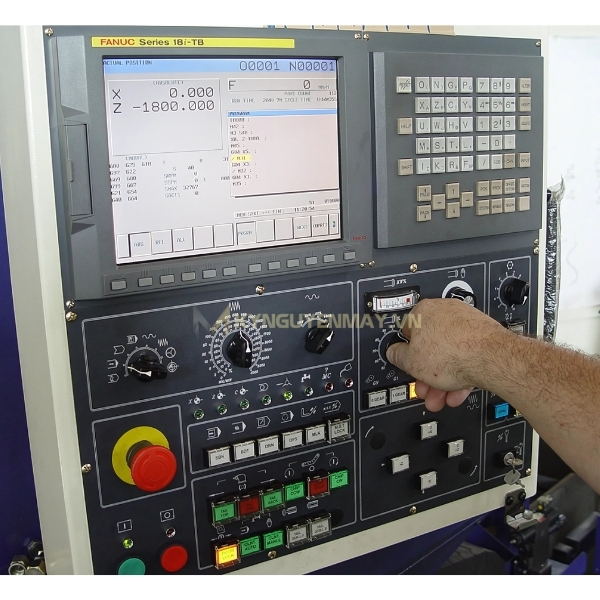

2. Sửa màn hình máy tiện CNC

• Màn hình nhấp nháy hoặc gián đoạn: Màn hình hiển thị nhấp nháy trên màn hình máy CNC cho thấy sự gián đoạn trong tín hiệu hiển thị.
• Màn hình trống hoặc không hiển thị: Những vấn đề này có thể bắt nguồn từ các kết nối bị lỗi, cáp bị hỏng hoặc sự cố về nguồn điện.
• Màn hình cảm ứng không phản hồi: Những nguyên nhân này có thể bao gồm lỗi hiệu chuẩn màn hình cảm ứng, lỗi phần mềm, va đập, đứt mạch hoặc lỗi IC điều khiển hình ảnh.
• Biến dạng màu sắc: Hiện tượng méo màu có thể biểu hiện dưới dạng màu sắc không chính xác, sự thay đổi màu sắc hoặc sự bất thường về sắc độ và độ bão hòa.
• Màn hình tối đen, không lên nguồn: Thường do đứt cáp, hỏng bo nguồn hoặc cháy tụ trong HMI.
• Liệt cảm ứng, loạn điểm, bấm không ăn: Lớp touch panel bị hỏng, ẩm mốc hoặc IC xử lý cảm ứng lão hóa.

Quy trình kiểm tra & khắc phục:

Bước 1 - Đo điện áp cấp 24V, aptomat và kiểm tra cầu chì xem có bị chập cháy không.

Bước 2 - Vệ sinh và cắm lại các cáp kết nối (cáp nguồn, cáp màn hình), kiểm tra xem cáp có bị oxy hóa hay đứt gãy ngầm không.

Bước 3 - Thay thế tấm nền LCD mới hoặc thay cảm ứng nếu panel bị hư hỏng nặng.

Bước 4 - Kỹ thuật viên sẽ tiến hành nạp lại firmware hoặc khôi phục dữ liệu (nếu có lỗi hệ điều hành).

Ảnh Sửa màn hình máy tiện CNC

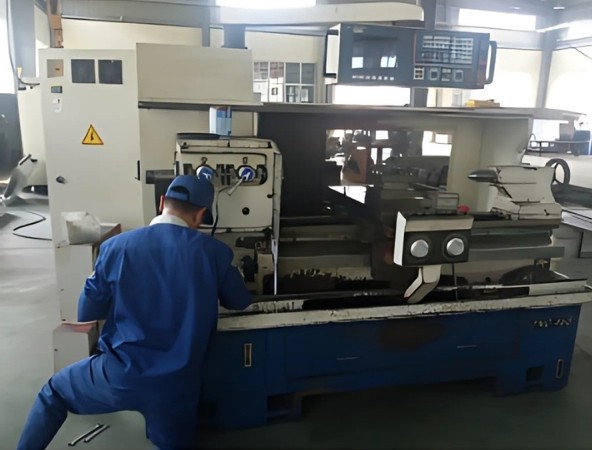

3. Sửa chữa băng máy tiện

• Kẹt bánh răng hoặc trục vít: Do phoi kim loại lọt vào, thiếu dầu bôi trơn hoặc mòn bi bạc.​
• Rò rỉ dầu mỡ: Phớt cao su khô nứt, gioăng hỏng sau thời gian dài sử dụng.​
• Tiếng ồn/ rung lắc: Bánh răng mòn lệch, vít me bi lỏng hoặc ly hợp trượt.
• Bề mặt băng máy bị mòn: Băng máy không phẳng, không song song, ảnh hưởng đến độ chính xác của máy.

Quy trình kiểm tra & khắc phục:

Bước 1 - Đo đạc độ mòn, độ song song, độ vuông góc của băng máy bằng thước thủy (level) chuyên dụng và đồng hồ so.

Bước 2 - Tháo rời bàn xe dao, ụ động và các chi tiết liên quan.

Bước 3 - Làm sạch, tiến hành mài hoặc cạo rà phẳng bề mặt băng máy.

Bước 4 - Lắp ráp lại, cân chỉnh thước quang và độ chính xác hình học của trục Z, trục X.

Bước 5 - Đo kiểm tra dung sai gia công thực tế.

Ảnh Sửa chữa băng máy tiện

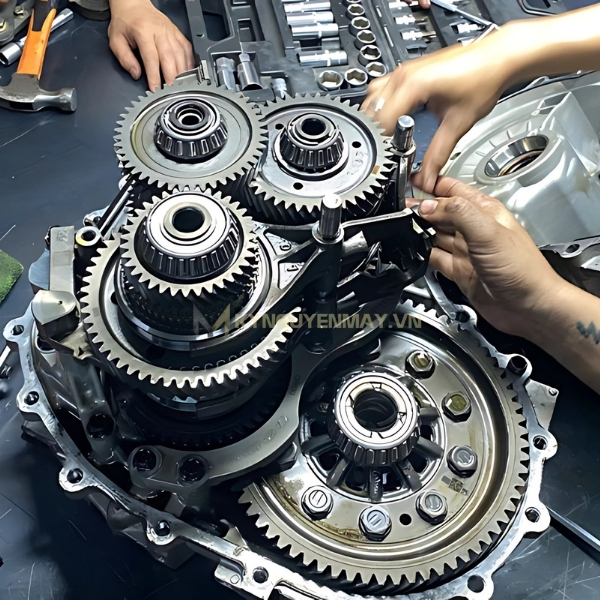

4. Sửa chữa hộp số của máy tiện

• Kẹt bánh răng/ chuyển số khó: Mòn răng côn, thiếu dầu hộp số (ISO VG 220) hoặc phoi kim loại lọt vào. Hộp số bị kẹt, vỡ bánh răng, trượt ly hợp,… gây ảnh hưởng lớn đến chuyển động trục chính.​
• Rò rỉ dầu mỡ: Phớt/seal nứt, gioăng cao su khô sau thời gian dài sử dụng.​
• Phát ra tiếng ồn/ rung mạnh: Bánh răng lệch tâm, vòng bi hỏng hoặc ly hợp trượt.

Quy trình kiểm tra & khắc phục:

Bước 1 - Dừng máy và tuyệt đối ngắt nguồn điện để đảm bảo an toàn trước khi thao tác.

Bước 2 - Xả bỏ dầu cũ, vệ sinh cặn bẩn và kiểm tra xem dầu có bị lẫn mạt kim loại hay nước không. Thay thế đúng loại dầu bôi trơn công nghiệp.

Bước 3 - Mở nắp hộp số để quan sát trực tiếp các cụm bánh răng, trục sơ cấp/thứ cấp và vòng bi.

Bước 4 - Dùng thước căn lá hoặc đồng hồ so để kiểm tra khe hở ăn khớp và độ đảo của trục.

Bước 5 - Tiến hành thay thế các chi tiết bị hỏng.

Ảnh sửa chữa hộp số của máy tiện

5. Sửa chữa lỗi vận hành

• Trục chính không quay hoặc quay ngược: Do dây nguồn chập, biến tần lỗi hoặc dao cùn.​
• Chạy giật cục/ kẹt dao: Thiếu dầu thủy lực, parameter CNC sai hoặc vitme bẩn.​
• Máy dừng đột ngột: Quá tải, cảm biến an toàn kích hoạt hoặc rò điện. Hay lỗi bàn xe bị kẹt, không chạy được dao, không quay mâm cặp... đều cần xử lý kịp thời.

Quy trình kiểm tra & khắc phục:

Bước 1 - Ngay khi phát hiện sự cố, dừng hoạt động của thiết bị/ hệ thống để đảm bảo an toàn, tránh hư hỏng lan rộng.

Bước 2 - Ghi nhận lại các triệu chứng, mã lỗi hiển thị trên màn hình điều khiển hoặc tiếng động bất thường.

Bước 3 - Dựa vào tài liệu hướng dẫn kỹ thuật để khoanh vùng sự cố (phần mềm, nguồn điện, cơ khí hay do thao tác sai).

Bước 4 - Tiến hành thay thế linh kiện (nếu hỏng), thiết lập lại thông số (reset) hoặc liên hệ đội ngũ bảo trì chuyên nghiệp, sau đó chạy thử để kiểm tra.

Ảnh sửa chữa lỗi vận hành máy tiện CNC

(*) Lưu ý: Sử dụng bản vẽ máy tiện để kiểm tra hệ thống điện, phần mềm điều khiển, dầu bôi trơn và linh kiện hao mòn như vòng bi, dây curoa. Áp dụng công cụ đo rung động, camera hồng ngoại phát hiện điểm nóng hoặc mất đồng bộ trước tháo lắp.

Bảng tổng hợp chi phí sửa chữa máy tiện CNC

1. Chi phí sửa chữa các lỗi thường gặp trên máy tiện CNC (bao gồm cả màn hình, bo mạch, băng máy, hộp số và trục chính):

Mức giá này bao gồm tiền linh kiện/ linh kiện thay thế và tiền công kỹ thuật, dao động tùy thuộc vào đời máy, hãng sản xuất và mức độ hư hại. Dưới đây là bảng tham khảo mà Kỷ Nguyên Máy tổng hợp được chi phí sửa chữa các lỗi thường gặp trên máy tiện CNC (bao gồm cả màn hình, bo mạch, băng máy, hộp số và trục chính) để anh dễ dàng quản lý, theo dõi.

2. Chi phí cố định/ phát sinh khác:

Phí khảo sát & kiểm tra lỗi tận nơi: 800.000 - 2.000.000 VNĐ/ lần (Thường được khấu trừ vào tổng chi phí nếu ký hợp đồng sửa chữa).

Vật tư tiêu hao bắt buộc khi đại tu cơ khí: Dầu hộp số, dầu rãnh băng, mỡ bôi trơn chuyên dụng (1.000.000 - 3.000.000 VNĐ)

Lưu ý khi nghiệm thu:

Phần điện (Màn hình, bo mạch): Yêu cầu chạy test liên tục (Run test) tối thiểu 4 - 8 tiếng để kiểm tra độ ổn định nhiệt của linh kiện mới và yêu cầu bảo hành từ 3 - 6 tháng.

Phần cơ (Băng máy, hộp số, trục chính): Bắt buộc nghiệm thu bằng đồng hồ so (µm) để kiểm tra độ rơ trục, độ đảo trục chính và sai số hình học sản phẩm trước khi bàn giao.
