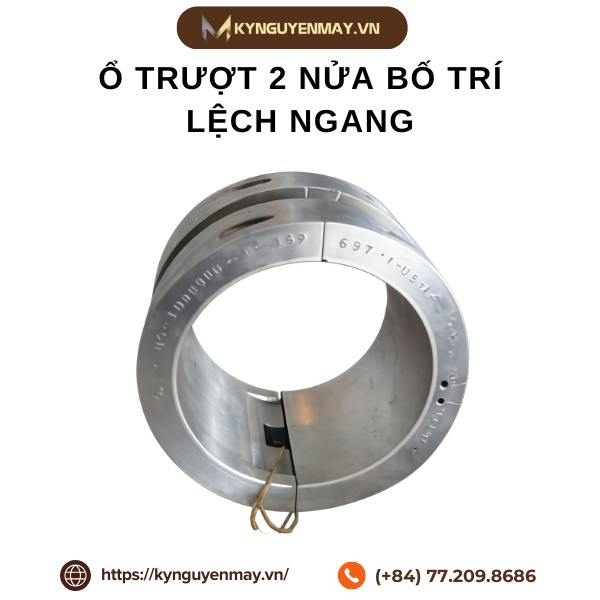

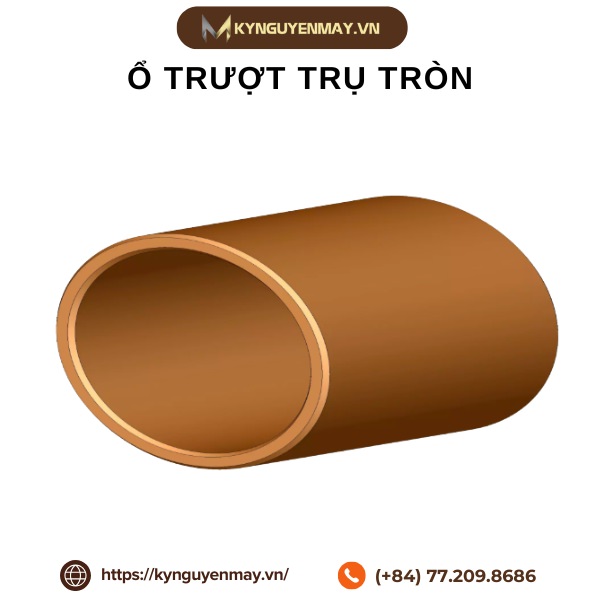

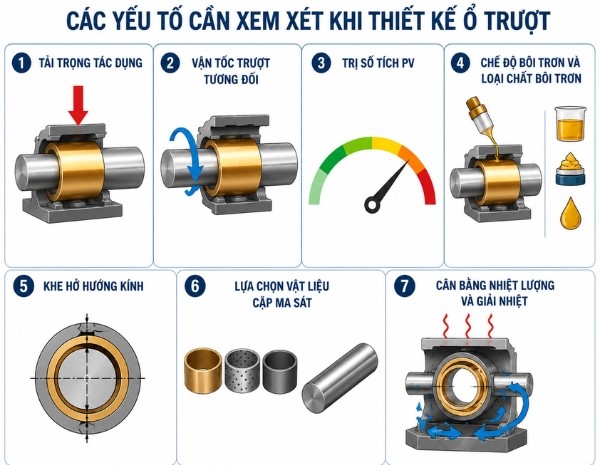

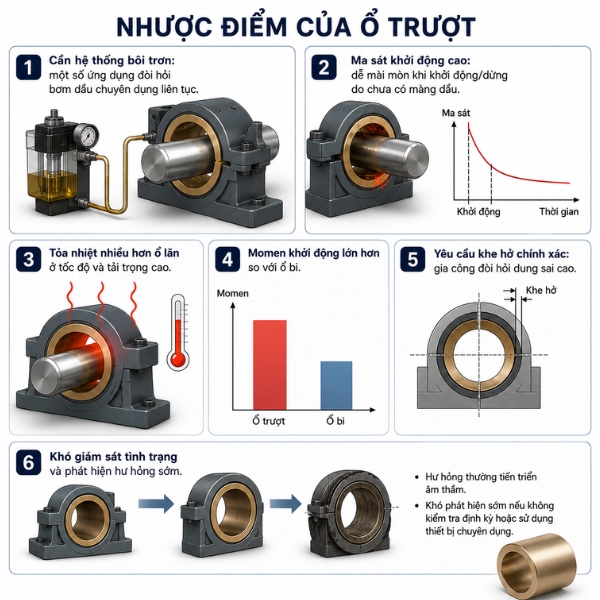

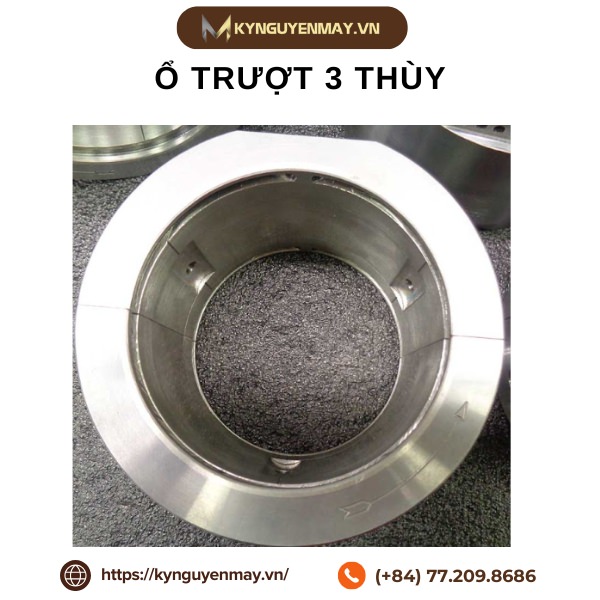

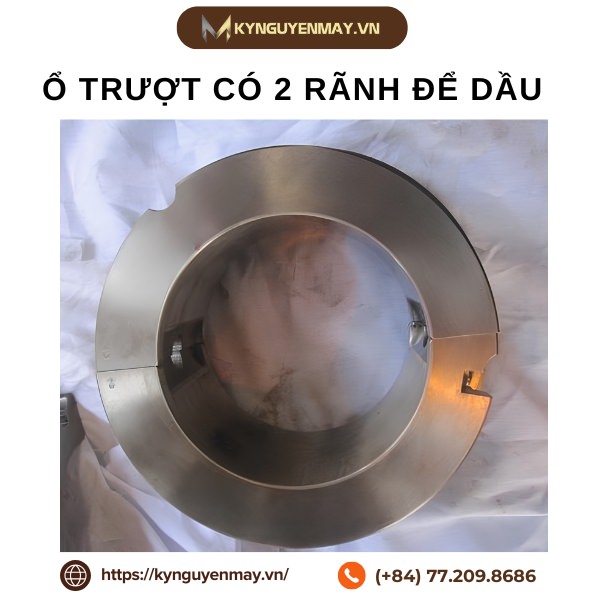

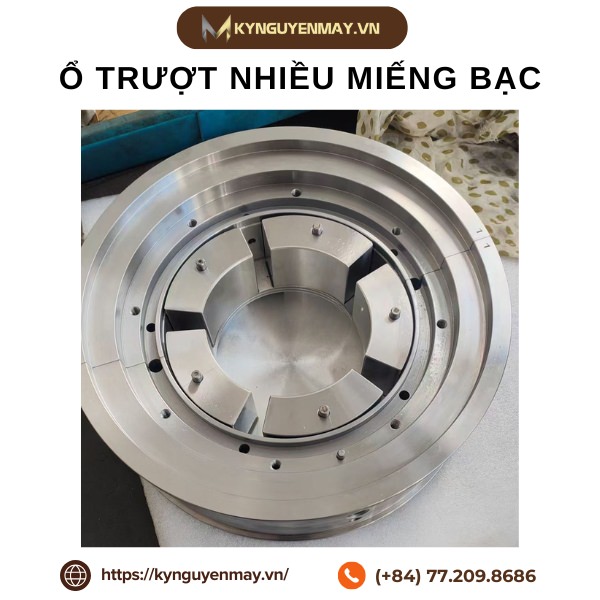

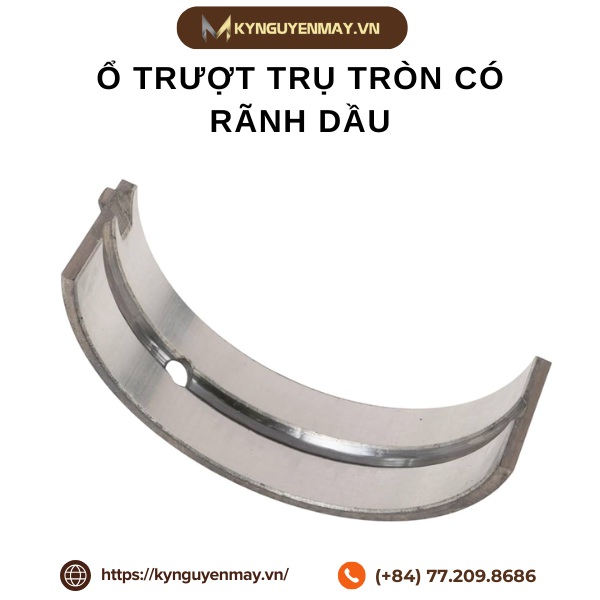

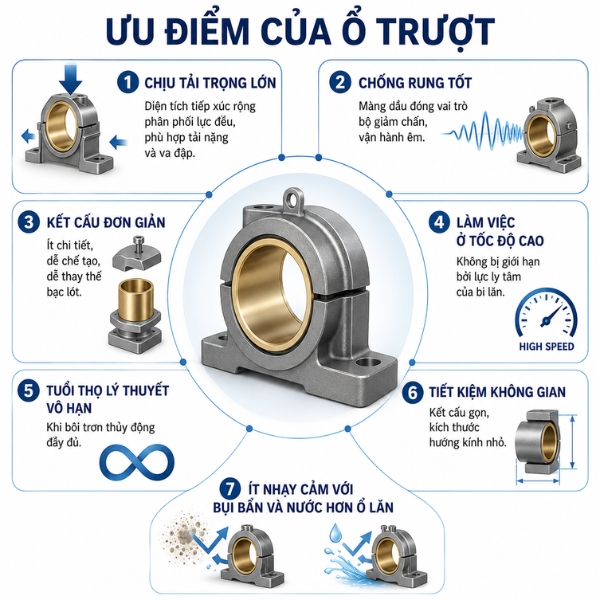

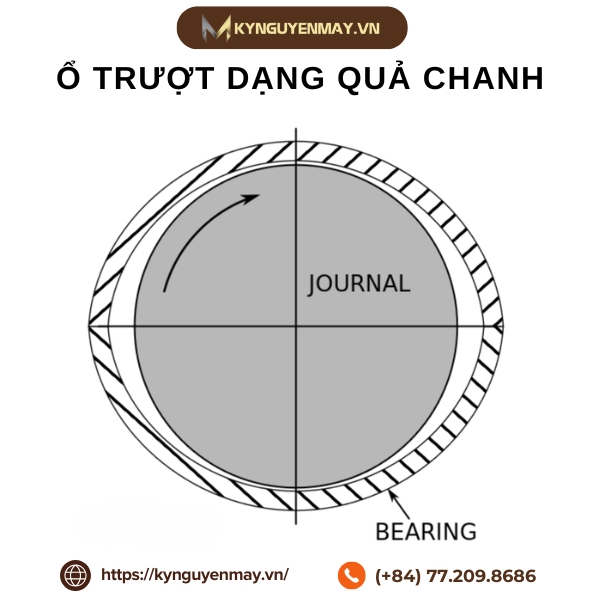

Ổ trượt thuật ngữ, định nghĩa, phân loại và ký hiệu

Tác giả: Trần Đức Thiện Ngày đăng: 09/05/2025

Tiêu chuẩn TCVN 8287-4:2009 quy định chi tiết về ổ trượt, bao gồm thuật ngữ, định nghĩa, phân loại, ký hiệu ổ trượt. Việc hiểu rõ ký hiệu ổ trượt giúp dễ dàng tra cứu, lựa chọn và áp dụng đúng loại ổ trượt phù hợp trong thiết kế và sản xuất cơ khí hiện đại. Bài viết dưới đây sẽ giúp bạn nắm vững các kiến thức cơ bản và chuyên sâu về ký hiệu ổ trượt!

Khái niệm ký hiệu ổ trượt

Ký hiệu ổ trượt là tập hợp các chữ cái, số và ký tự đặc biệt được nhà sản xuất quy định để mô tả các đặc điểm cơ bản của sản phẩm như: dòng sản phẩm, kích thước, kiểu dáng, tải trọng, phương thức lắp đặt, vật liệu, cấp chính xác, tính năng đặc biệt,... Việc nắm rõ ý nghĩa các ký hiệu này giúp người dùng dễ dàng tra cứu, đặt hàng, thay thế và sử dụng đúng loại ổ trượt cần thiết.

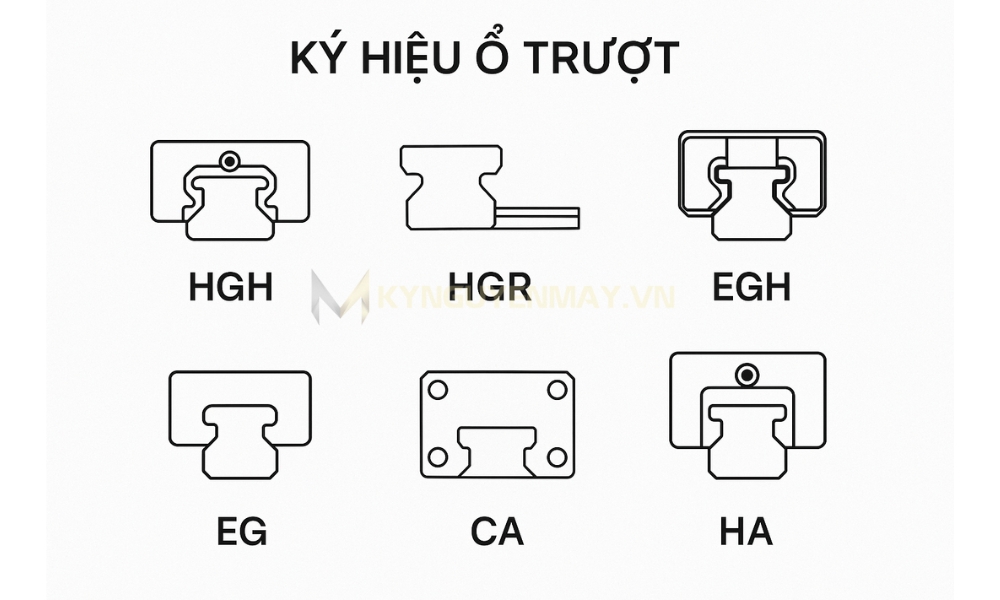

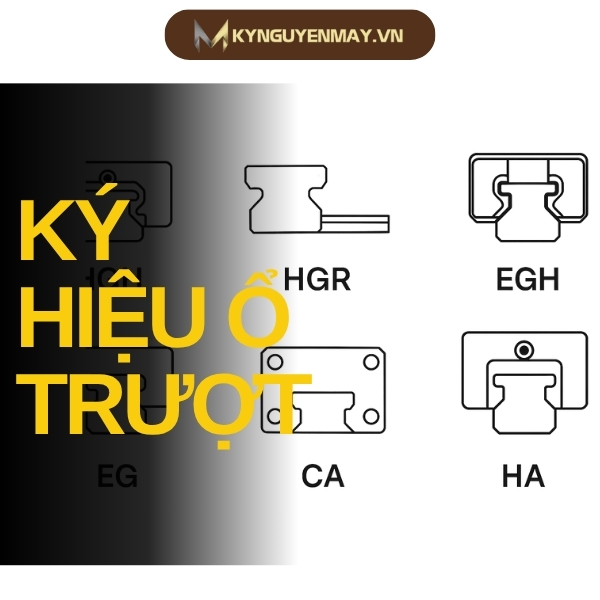

ký hiệu ổ trượt

Ảnh ký hiệu ổ trượt

Cách đọc ký hiệu ổ trượt

Mỗi hãng sản xuất sẽ có quy ước ký hiệu riêng, tuy nhiên về cơ bản, ký hiệu ổ trượt thường bao gồm các phần sau:

Thành phần ký hiệu

Ý nghĩa

Dòng sản phẩm

Xác định loại, series của ổ trượt (ví dụ: HG, HGH, HGR, EG, EGH...)

Kiểu dáng

Chữ cái thể hiện kiểu hình học (H: vuông, W: mặt bích, L: thấp, CA: loại tiêu chuẩn, HA: loại tải nặng...)

Kích thước

Thường là số thể hiện chiều rộng/chiều cao/chiều dài hoặc đường kính danh nghĩa (ví dụ: 15, 20, 25, 30...)

Loại tải trọng

Chữ cái thể hiện mức tải (C: tải nặng, H: tải siêu nặng...)

Cách lắp đặt

A: lắp từ trên xuống, B: lắp từ dưới lên...

Đặc tính bổ sung

E: khối đặc biệt, None: khối tiêu chuẩn...

Cấp chính xác

C, H, P, SP, UP... (từ tiêu chuẩn đến siêu chính xác)

Mã tải trước

ZO, ZA, ZB... (mức tải trước khác nhau)

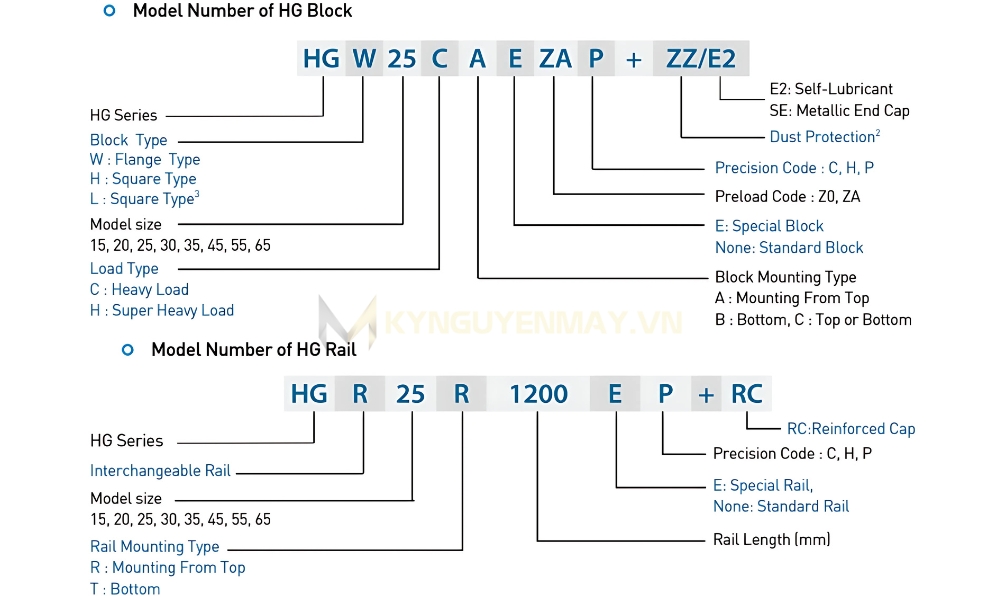

Ví dụ về ký hiệu con trượt HIWIN HGH20CA:

  • HGH: Dòng sản phẩm con trượt vuông tải nặng
  • 20: Kích thước danh nghĩa (20mm)
  • CA: Loại tiêu chuẩn, tải trọng nặng

Bảng giải thích ký hiệu HIWIN HGH20CA:

  • HG: Dòng sản phẩm dẫn hướng trượt
  • H: Kiểu vuông
  • 20: Kích thước
  • C: Tải trọng nặng
  • A: Lắp từ trên xuống

Cách đọc ký hiệu ổ trượt

Ảnh ký hiệu bạc trượt

Một số ký hiệu cơ bản và ý nghĩa

Để giúp người đọc dễ dàng nhận biết và tra cứu các thông số kỹ thuật trong lĩnh vực ổ trượt, tiêu chuẩn TCVN 8287-4:2009 đã quy định rõ ràng hệ thống ký hiệu cơ bản. Mỗi ký hiệu đều đại diện cho một đại lượng vật lý hoặc thông số quan trọng trong thiết kế, lắp đặt và vận hành ổ trượt. Dưới đây là bảng tổng hợp một số ký hiệu cơ bản cùng ý nghĩa của chúng:

Ký hiệu

Ý nghĩa

A

Diện tích, độ giãn dài khi đứt

B

Chiều rộng, pháp tuyến với chiều chuyển động

D

Đường kính

F

Lực, tải trọng

H

Chiều cao, độ cứng

L

Chiều dài

M

Momen, hệ số hòa trộn

N

Tốc độ quay (số vòng trên đơn vị thời gian)

P

Công suất, dòng nhiệt

R

Bán kính, nhám bề mặt

T

Nhiệt độ

U

Tốc độ bề mặt theo chiều x hoặc j

Z

Số, tọa độ, sự thắt lại sau khi đứt

h

Chiều cao, chiều sâu, chiều dày, khe hở

l

Chiều dài, số mũ

p

Áp suất, áp suất bề mặt

r

Bán kính, tọa độ hướng tâm

t

Thời gian, chiều dày thành, chiều dày lớp lót

w

Tốc độ góc

x, y, z

Tọa độ Đề-các, khoảng cách

Một số ký hiệu ổ trượt phổ biến

Dưới đây là một số ký hiệu ổ trượt phổ biến mà bạn thường gặp trong các tài liệu kỹ thuật hoặc khi lựa chọn sản phẩm trên thị trường. Việc nắm rõ ý nghĩa các ký hiệu này sẽ giúp bạn dễ dàng xác định đúng loại phù hợp với nhu cầu sử dụng:

Ký hiệu

Ý nghĩa

HGH

Con trượt vuông tải nặng

HGR

Thanh ray vuông

EGH

Con trượt vuông thấp

EG

Thanh ray vuông thấp

W

Kiểu mặt bích

CA

Loại tiêu chuẩn, tải nặng

HA

Loại tải siêu nặng

ZA, ZO, ZB

Mức tải trước

C, H, P, SP, UP

Cấp chính xác

Trên đây là những thông tin tổng quan và chi tiết về ổ trượt thuật ngữ, định nghĩa, phân loại và ký hiệu, giúp bạn dễ dàng lựa chọn sản phẩm phù hợp cho từng ứng dụng. Nếu bạn cần tư vấn thêm hoặc muốn tìm hiểu các giải pháp tối ưu về con trượt, ray trượt, hãy liên hệ ngay với Kỷ Nguyên Máy qua hotline: 077.209.8686 để được hỗ trợ tận tình và nhận báo giá tốt nhất. Kỷ Nguyên Máy - đồng hành cùng thành công của bạn!
