Sự khác nhau giữa thanh ray con trượt vuông và tròn

Tác giả: Trần Đức Thiện Ngày đăng: 16/08/2020

Nội dung bài viết

Thanh trượt vuông và tròn đều là các thiết bị dẫn hướng tuyến tính, nhưng khác biệt chủ yếu về khả năng chịu tải và độ chính xác. Thanh trượt vuông ưu việt hơn với độ cứng vững cao, chịu tải nặng đa hướng và chính xác cao, lý tưởng cho máy CNC, tự động hóa. Trong khi đó, thanh trượt tròn có chi phí rẻ, lắp đặt dễ, phù hợp ứng dụng nhẹ, tải trọng thấp và tốc độ cao. Bài viết “Sự khác nhau thanh trượt thanh trượt vuông và thanh trượt tròn” tại Kỷ Nguyên Máy sẽ giúp cho bạn phân biệt và lựa chọn sản phẩm phù hợp với thiết bị, máy móc của bạn.

Sự khác nhau giữa thanh ray con trượt vuông và thanh ray con trượt tròn

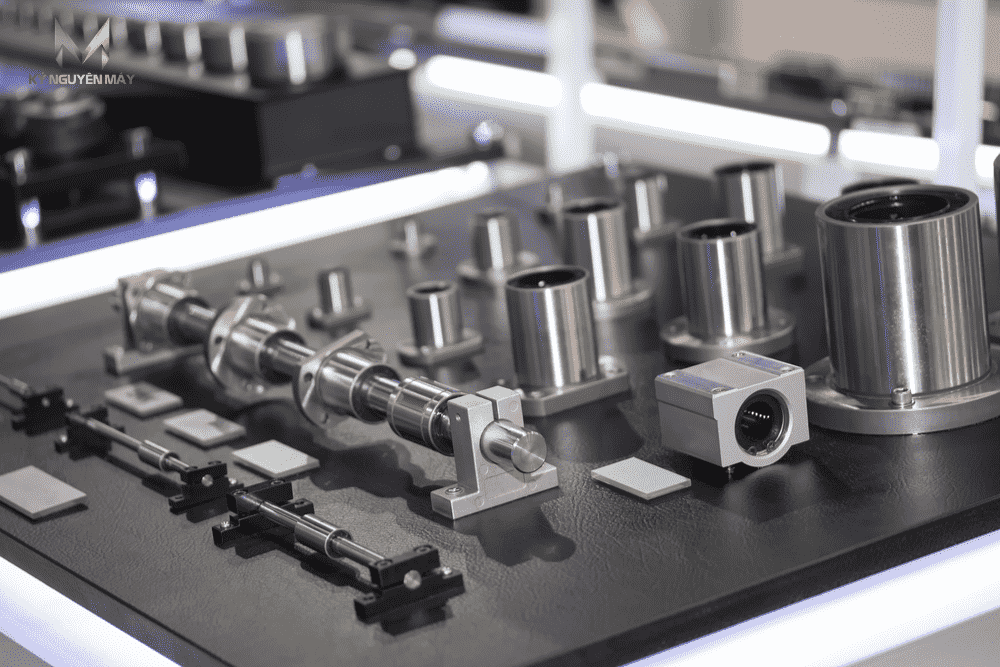

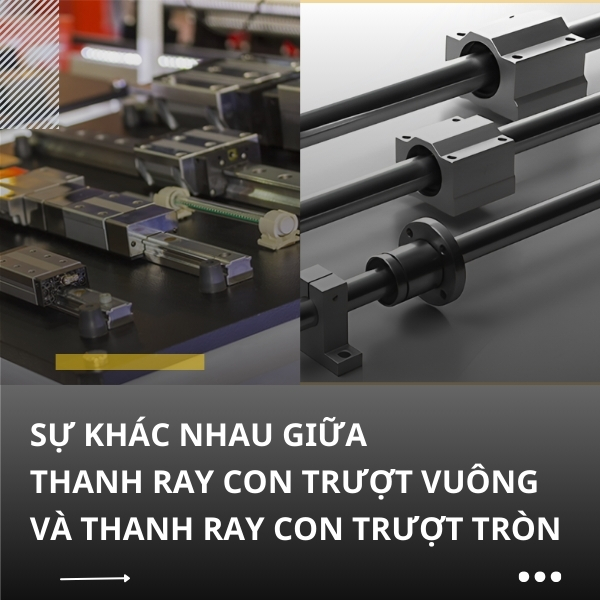

Ảnh Sự khác nhau giữa thanh ray con trượt vuông và thanh ray con trượt tròn

Giới thiệu thanh ray con trượt vuông và thanh ray con trượt tròn

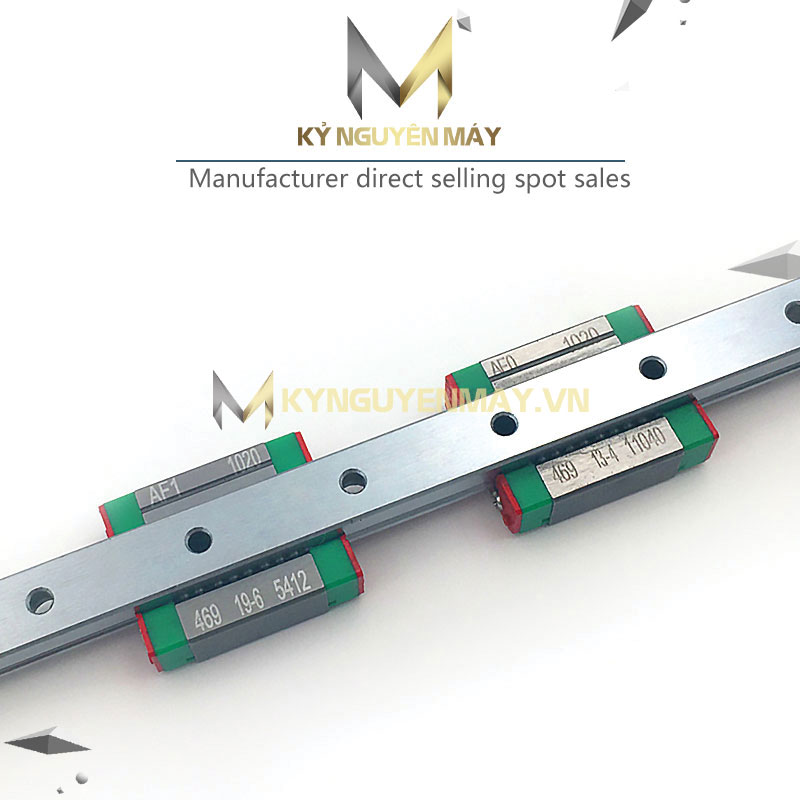

- Thanh trượt vuông (thanh ray vuông) là thiết bị dẫn hướng một cách chính xác và chịu được tải trọng cao và hoạt động dựa trên nguyên lý chuyển động tịnh tiến giữa con trượt vuông và thanh trượt vuông (thanh ray vuông).

Video sản phẩm thanh trượt vuông

- Thanh trượt tròn là ray trượt tròn dẫn hướng tiêu chuẩn dạng ty tròn dài, được phủ một lớp crom chống gỉ, chống ăn mòn bên ngoài bề mặt thanh trượt. Các phụ kiện đi kèm với thanh trượt tròn là con trượt tròn, gối đỡ trục tròn.

Video sản phẩm thanh trượt tròn

So sánh thanh trượt tròn và thanh trượt vuông

1. Giống nhau

Cả 2 đều là những thiết bị dẫn hướng chính xác, hoạt động dựa trên nguyên lý của chuyển động tịnh tiến giữa con trượt và thanh trượt (thanh ray), đem lại những chuyển động dẫn hướng chính xác, trơn tru, linh hoạt.
Ứng dụng thanh trượt vuông và thanh trượt tròn trong các máy móc, thiết bị là phổ biến.

2. Khác nhau

	Thanh ray và con trượt tròn	Thanh ray và con trượt vuông
Độ chính xác	Khả năng dẫn hướng chính xác kém hơn so với thanh trượt vuông.	Độ chính xác cao gấp 1,5 lần so với các thiết bị dẫn hướng tuyến tính khác.
Vật liệu	Bề mặt thanh làm bằng thép SUJ2, độ bèn mặt 62 ±2 HRC, được mạ Crom bên ngoài, cơ cấu con trượt tròn thiết không chuyên cho mục đích trọng tải cao.	Bề mặt trượt và con trượt được thiết kế gồm 4 rãnh bi hướng tâm 45 độ, tôi luyện độ cứng 58-62 HRC với cơ cấu chuyên dụng.
Độ ồn	Phát ra tiếng ồn nhỏ khi chuyển động.	Đem lại chuyển động trơn tru, êm ái.
Giá thành	Giá thành rẻ hơn thanh trượt vuông.	Giá thành cao hơn với thanh trượt tròn.
Hướng chuyển động	Con trượt tròn có khả năng chuyển động ngang, hỗ trợ hiệu quả và phù hợp với cơ cấu lắp đặt có bề mặt không phẳng tuyệt đối.	Con trượt vuông cho chuyển động ôm sát thanh trượt, chịu lực theo nhiều phương, không có độ rơ, lắc ngang nhưng yêu cầu lắp đặt trên mặt phẳng.
Kết cấu lắp đặt	Cơ cấu thanh ray và con trượt tròn được lắp đặt trên 2 gối đỡ trục ở 2 đầu thanh trượt. Trong quá trình sử dụng vượt quá năng suất sẽ dẫn đến tình trạng cong võng, đòi hỏi phải tăng đường kính thanh trượt để đảm bảo khả năng chịu tải phù hợp.	Kết cấu đơn giản, lắp dễ dàng, thuận tiện trên bề mặt phẳng và 2 thanh trượt song song.
Chiều dài tối đa	Chiều dài tối đa của thanh trượt tròn là 4m và gặp khó khăn khi sử dụng thanh trượt dài hơn.	Cho phép cắt dây 2 đầu và nối lại với nhau dễ dàng trong TH cần ứng dụng thanh trượt có độ dài hơn 4m. Đồng thời, giảm thiểu tối đa độ vấp ở mấu nối khi con trượt chạy qua.
Độ bền	Độ bề, tuổi thọ cao nhưng thấp hơn thanh trượt vuông.	Độ bề, tuổi thọ cao hơn thanh trượt tròn.

Tổng kết kinh nghiệm chọn thanh ray và con trượt vuông và tròn từ các dự án thực tế của Kỷ Nguyên Máy

1. Dùng thanh trượt tròn trên khung hàn bị cong võng - Cách khắc phục

Trong một dự án chế tạo máy cấp phôi tự động cho dây chuyền gia công, khung máy được làm từ thép hộp hàn, bề mặt lắp ray không được phay phẳng hoàn toàn. Ban đầu, khách hàng chọn dùng thanh trượt tròn hai gối đỡ hai đầu vì chi phí thấp và dễ mua.
Sau một thời gian chạy thử, trục dài bắt đầu xuất hiện hiện tượng cong võng ở giữa, khiến con trượt bị “nặng” khi đi qua vùng võng, lâu ngày gây mòn bi không đều và tạo độ rơ.

Để khắc phục, chúng tôi thực hiện hai bước:

Tính toán lại khẩu độ, thay thanh trượt tròn đường kính nhỏ bằng loại đường kính lớn hơn, phù hợp với chiều dài nhịp và tải trọng thực tế.
Bổ sung thêm gối trung gian đỡ thanh trượt ở giữa nhịp, đồng thời gia cố lại khung hàn tại những vị trí chịu tải chính.

Sau khi tối ưu, chuyển động trên trục trượt tròn ổn định hơn, giảm hẳn hiện tượng kẹt cứng tại vùng giữa, tuổi thọ cụm trượt tăng lên đáng kể trong điều kiện vẫn giữ được lợi thế chi phí thấp so với chuyển sang ray vuông.

Khi lựa chọn giữa thanh trượt vuông và thanh trượt tròn, bạn nên cân nhắc trên 4 nhóm yếu tố chính: độ chính xác - tải trọng, điều kiện lắp đặt, ngân sách và môi trường làm việc.

2. Chuyển từ thanh trượt tròn sang thanh trượt vuông để cải thiện sai số

Một xưởng gia công CNC dùng khung nhôm định hình lắp thanh trượt tròn cho trục X của máy router cắt gỗ kích thước bàn 1300 × 2500 mm. Sau khi vận hành một thời gian, họ ghi nhận sai số vị trí khi cắt các chi tiết dài, đặc biệt khi chạy với tốc độ và gia tốc cao, đồng thời khi đảo hướng hay gia công gỗ cứng, trục X dễ rung.

Khi kiểm tra, nguyên nhân chính đến từ:

Độ cứng vững tổng thể của hệ ray tròn không đủ khi khẩu độ lớn, tải trọng cầu trục và dao cao.
Khả năng chịu momen xoắn của thanh trượt tròn kém hơn, dẫn đến “nhún” theo phương ngang khi bàn máy đảo hướng, làm sai lệch đường chạy dao.

Giải pháp nâng cấp:

Thay thế toàn bộ hệ ray tròn trục X bằng hệ thanh trượt vuông cỡ tương đương tải, dùng 2 con trượt trên mỗi ray để tăng độ cứng.
Gia công lại mặt bích lắp ray trên khung nhôm để đảm bảo độ phẳng và song song tốt hơn, tận dụng tối đa ưu điểm độ chính xác cao của ray vuông.

Kết quả sau khi chuyển sang thanh trượt vuông:

Sai số vị trí trên hành trình dài giảm đáng kể, đường cắt mịn hơn, đặc biệt khi chạy tốc độ cao.
Rung lắc ở đầu dao giảm, tăng tuổi thọ dao cắt và cho phép tăng nhẹ tốc độ chạy mà vẫn giữ được chất lượng cắt.

3. Khi nào nên chọn thanh con trượt vuông hay thanh con trượt tròn?

Bạn có thể tham khảo bảng “chốt” nhanh dưới đây để quyết định:

Máy CNC gia công kim loại, cần độ chính xác cao, chạy 8-24h/ngày → Ưu tiên thanh trượt vuông.
Máy CNC gỗ nhỏ, máy khắc laser, máy in 3D, cơ cấu trượt trên khung nhôm, tải không lớn → Có thể chọn thanh trượt tròn để tối ưu chi phí.
Khung máy đã gia công phẳng, có điều kiện căn chỉnh chuẩn → Thanh trượt vuông cho độ cứng vững tốt hơn.
Khung hàn, mặt lắp đặt khó phay phẳng, cần lắp nhanh, chi phí vừa phải → Thanh trượt tròn sẽ dễ thi công hơn.
Cần hành trình dài trên 4m, vẫn muốn chuyển động êm, dễ ghép nối ray → Thanh trượt vuông là lựa chọn an toàn hơn.

Sau bài viết “So sánh thanh vuông và thanh trượt tròn” của Kỷ Nguyên Máy. Hy vọng những thông tin chia sẻ trong bài viết này sẽ giúp ích cho các bạn trong việc lựa chọn các sản phẩm thanh trượt tròn hay thanh trượt vuông phù hợp, đem lại hiệu quả ứng dụng cho máy móc, thiết bị của bạn. Nếu bạn đang còn phân vân không biết nên lựa chọn thanh trượt dẫn hướng nào cho thiết bị, máy móc của mình thì hãy để chúng tôi tư vấn trực tiếp qua Hotline: 0772098686 hoặc Fanpage Kỷ Nguyên Máy
