Tìm hiểu các ý nghĩa ký hiệu và bảng tra thông số vòng bi (bạc đạn) đũa

Ý nghĩa ký hiệu vòng bi đũa và bảng thông số vòng bi đũa là những kiến thức nền tảng quan trọng giúp bạn lựa chọn đúng sản phẩm cho mọi ứng dụng kỹ thuật. Khi nhìn vào một vòng bi, bạn sẽ thấy một dãy ký tự và số phức tạp. Tuy nhiên, mỗi ký hiệu đó đều chứa đựng những thông tin then chốt về kích thước, cấu tạo, và khả năng làm việc của nó. Việc nắm vững cách giải mã các ký hiệu này sẽ giúp bạn tránh được những sai lầm trong quá trình lắp đặt và vận hành, từ đó tối ưu hóa hiệu suất và tuổi thọ của máy móc.

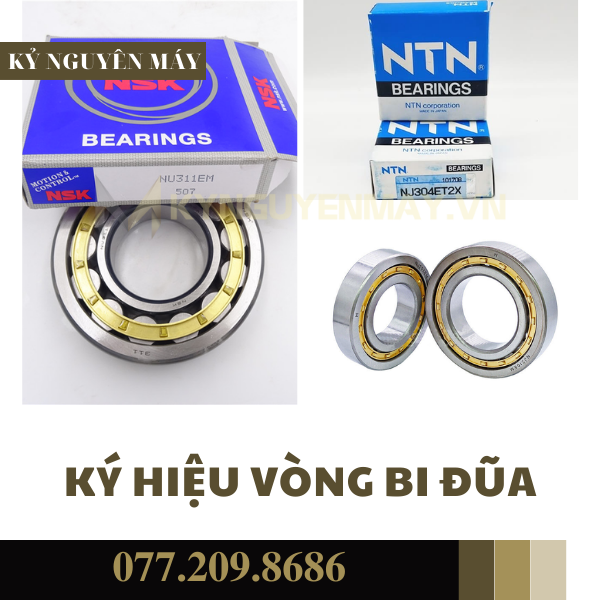

Cấu trúc ký hiệu tổng quan: Tiền tố, mã cơ bản và hậu tố

1. Ý nghĩa phân loại bạc đạn đũa (ví dụ: NU, NJ, NUP, N, NF, NNU, NN)

Chữ cái đầu tiên trong mã cơ bản của bạc đạn đũa thường là "N", biểu thị đây là một vòng bi đũa. Các chữ cái tiếp theo sau "N" sẽ mô tả cấu trúc gờ chặn góc (flanges) trên vòng trong và vòng ngoài, từ đó xác định khả năng chịu tải hướng trục và tính năng định vị của vòng bi:

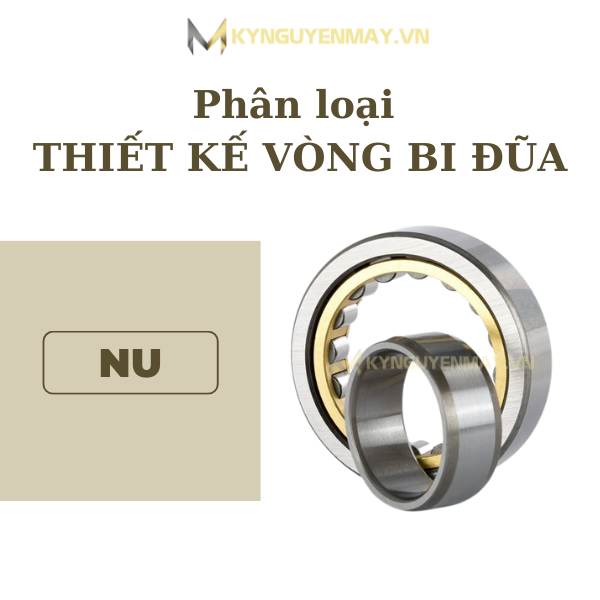

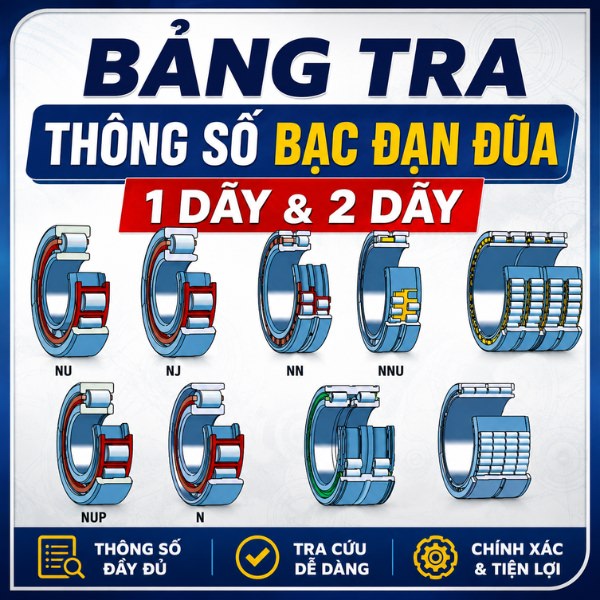

Hình ảnh thiết kế các loại vòng bi đũa

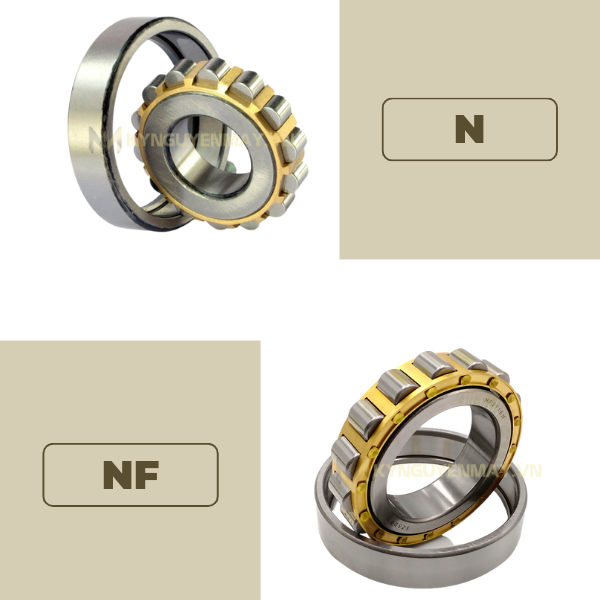

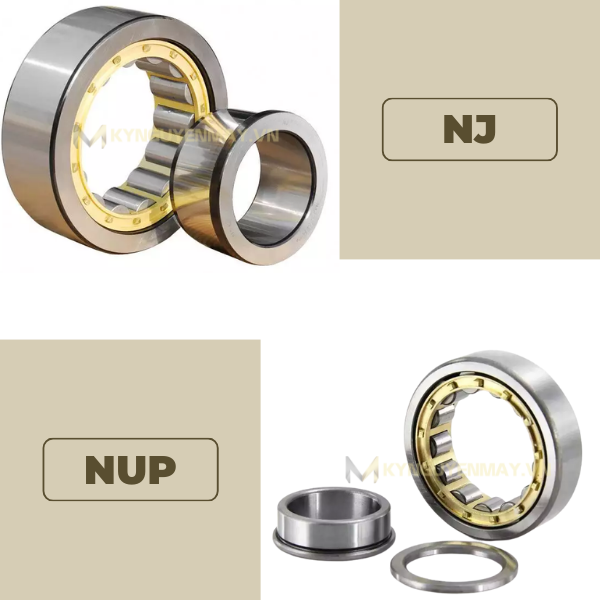

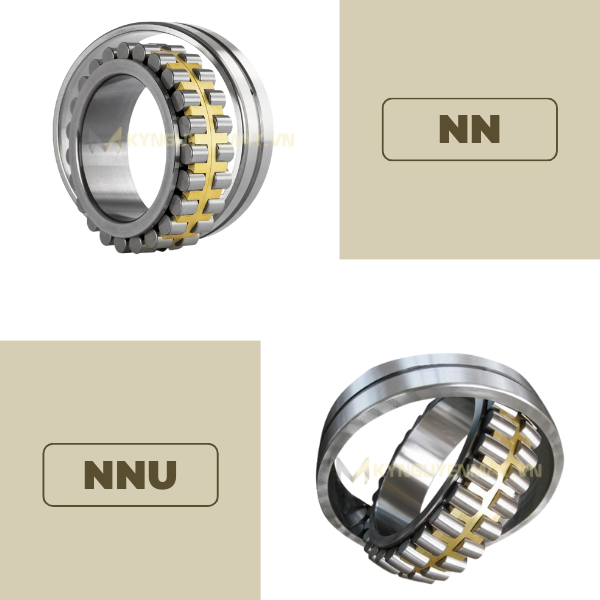

Ảnh phân loại bạc đạn đũa (ví dụ: NU, NJ, NUP, N, NF, NNU, NN)

2. Giải thích quy ước kích thước

Quy ước về kích thước là một trong những thông tin quan trọng nhất được mã hóa trong mã cơ bản của vòng bi. Việc giải mã chính xác đường kính trong (d), đường kính ngoài (D) và chiều rộng (B) là bước đầu tiên để đảm bảo vòng bi phù hợp với vị trí lắp đặt.

• Đường kính trong (d): Đối với hầu hết các vòng bi có đường kính trong từ 20mm trở lên, hai con số cuối cùng của mã cơ bản x 5 để có được đường kính trong thực tế bằng milimet. Ví dụ, một vòng bi có ký hiệu "6204" sẽ có đường kính trong là 04 x 5 = 20mm. Tuy nhiên, các ký hiệu đặc biệt: "00" tương ứng với 10mm, "01" là 12mm, "02" là 15mm và "03" là 17mm. Các kích thước trung gian không theo quy tắc nhân 5 (ví dụ: 22mm, 28mm, 32mm) thường được biểu thị rõ ràng bằng một dấu gạch chéo, ví dụ "62/22" có nghĩa là đường kính trong là 22mm.
• Đường kính ngoài (D) và Chiều rộng (B): Các con số đầu tiên trong mã cơ bản thường liên quan đến chuỗi kích thước bề rộng hoặc chiều cao, và chuỗi kích thước đường kính ngoài. Các kích thước này được chuẩn hóa theo các tiêu chuẩn quốc tế như ISO (ISO 15 cho ổ đỡ hướng tâm, ISO 104 cho ổ chặn, ISO 355 cho ổ côn) và DIN (DIN 616, DIN 620, DIN 5412), đảm bảo tính tương thích và khả năng thay thế giữa các nhà sản xuất tuân thủ các tiêu chuẩn này.

3. Ý nghĩa các ký hiệu trên vòng bi các Hậu tố và Tiền tố đặc biệt

Hậu tố thường đứng sau ký hiệu cơ bản, cung cấp thông tin chi tiết về các đặc điểm bổ sung của vòng bi.

Về lồng và vật liệu:

• M: Lồng bằng đồng thau nguyên khối gia công.
• MA: Lồng bằng đồng thau nguyên khối, định tâm theo vòng ngoài.
• P, PH: Lồng bằng nhựa Polyamid (P) hoặc PEEK (PH) gia công.
• J: Lồng bằng thép dập.
• W: Lồng bằng thép.

Về nắp chắn và phớt:

• Z: Nắp chắn bằng thép dập ở một bên.
• 2Z: Nắp chắn bằng thép dập ở cả hai bên.
• RS, 2RS: Phớt chắn bằng cao su có tấm thép gia cố ở một hoặc cả hai bên.

Về độ chính xác và khe hở:

• C2, C3, C4, C5: Độ hở hướng tâm bên trong vòng bi. C3 là tiêu chuẩn phổ biến, C2 nhỏ hơn C3, còn C4 và C5 lớn hơn C3.
• P5, P6: Cấp dung sai về độ chính xác. P5 có độ chính xác cao hơn P6.

Về thiết kế và các đặc tính khác:

• E: Thiết kế bên trong được tối ưu hóa, thường có khả năng chịu tải cao hơn.
• S0, S1: Ổn định kích thước cho nhiệt độ làm việc cao. S0 cho phép hoạt động tới 150°C, trong khi S1 cho phép tới 200°C.
• W33: Có rãnh và ba lỗ bôi trơn trên vòng ngoài, giúp việc bôi trơn dễ dàng hơn.

Bảng tra thông số vòng bi đũa các model phổ biến

Khi tra cứu thông số vòng bi đũa, việc hiểu rõ ý nghĩa của từng chỉ số là rất quan trọng để đưa ra quyết định lựa chọn tối ưu.

Đây là ba thông số cơ bản nhất, xác định hình học của vòng bi:

• d: Đường kính vòng lăn là đường kính lỗ của vòng bi, hay còn gọi là đường kính trục.
• D: Đường kính ký hiệu vòng ngoài
• B: Ký hiệu độ dày của vòng bi, hay còn gọi là chiều rộng, thường được ký hiệu bằng chữ B. Độ dày này được đo từ bề mặt tiếp xúc bên trong đến bề mặt tiếp xúc bên ngoài của vòng bi.

Bảng tra cứu thông số kỹ thuật phổ biến của các dòng bạc đạn đũa

Tóm lại, việc nắm vững ý nghĩa các ký hiệu và bảng tra cứu thông số kỹ thuật phổ biến của các dòng bạc đạn đũa trên vòng bi đũa không chỉ giúp bạn dễ dàng lựa chọn sản phẩm phù hợp mà còn đảm bảo hiệu quả và độ bền cho hệ thống máy móc của mình. Hy vọng những thông tin chi tiết mà Kỷ Nguyên Máy đã chia sẻ sẽ trở thành cẩm nang hữu ích, giúp bạn tự tin hơn trong việc tra cứu và ứng dụng vòng bi đũa vào công việc thực tế. Hãy luôn chủ động tìm hiểu và đối chiếu thông tin từ các bảng tra cứu chính thức để đưa ra quyết định chính xác, góp phần tối ưu hóa hiệu suất và tuổi thọ cho thiết bị của bạn.
