Bạc lót là gì? Phân loại, chức năng, công dụng, ứng dụng về ống lót trục

Bạc lót ổ trục (tiếng Anh: Bushing) là chi tiết hình trụ lắp giữa trục và lỗ, tạo bề mặt trượt giảm ma sát. Hoạt động theo nguyên lý màng bôi trơn thủy động, chịu tải hướng tâm ở tốc độ thấp đến trung bình. Chi tiết này được chế tạo từ vật liệu như đồng, nhựa, sắt, thép, nhôm, composite tự bôi trơn,... với chức năng chính là hỗ trợ tải trọng cho trục và định hướng chuyển động cho các bộ phận. Bạn muốn tìm hiểu về bạc lót là gì và muốn biết tại sao nó lại quan trọng đến vậy trong các hệ thống máy móc?

Ảnh Bạc lót ổ trục là gì? Vật liệu làm bạc lót, chức năng, công dụng, ứng dụng về ống lót trục

Ống lót trục (Bạc lót ổ trục) là gì?

Khái niệm

Theo các tác giả tại Omdrives.us định nghĩa về khái niệm Ống lót là gì? trong được tóm tắt như sau:

Ống lót hay được biết đến với tên gọi "bạc lót ổ trục" là một bộ phận hình trụ được thiết kế để hỗ trợ tải trọng trục hoạt động theo chuyển động trượt giữa các bề mặt chuyển động. Ống lót bao gồm các thành phần đơn lẻ có thể được làm từ nhiều vật liệu khác nhau. Ống lót thường được sử dụng với tải trọng nặng hơn ở tốc độ chậm hơn và có thể chịu được sự truyền tải trọng lớn và tải trọng va đập.

Một số tên thường gọi khác của bạc lót trục là: ống lót, bạc lót ổ trục, ống lót trục, bạc lót trượt,...

Bạc lót tiếng anh là gì? Trong tiếng Anh Bạc lót có thể được gọi tên là:

Phân loại chính của bạc lót

Dựa trên hình dáng bên ngoài, ống lót trục có thể được chia thành các loại chính sau:

• Bạc bi dẫn hướng: Gồm một lớp vỏ ngoài bằng kim loại cứng và một lớp bi bên trong. Các viên bi lăn giúp giảm ma sát khi các bộ phận máy móc di chuyển tương đối so với nhau.
• Bạc dẫn hướng trơn: Không có bi lăn mà sử dụng bề mặt tiếp xúc trơn để dẫn hướng.
• Bạc dẫn hướng có chấm than: Bề mặt tiếp xúc của bạc dẫn hướng có thêm các chấm than nhỏ li ti giúp tăng khả năng bôi trơn.

4 vật liệu làm bạc lót được sử dụng nhiều (đồng, nhựa, kim loại, composite)

"Ống lót là gì?" ống lót là một bộ phận hình ống, thường được làm bằng kim loại hoặc vật liệu chịu mài mòn, dùng để lót vào bên trong lỗ của các chi tiết máy nhằm bảo vệ bề mặt làm việc, giảm ma sát, chống ăn mòn và giảm độ rung khi các bộ phận chuyển động tiếp xúc với nhau. Ống lót trục dạng ổ trượt thường được sử dụng trong các hệ thống máy móc, khuôn mẫu, động cơ hoặc các thiết bị cơ khí để tăng tuổi thọ và đảm bảo độ chính xác cho các chi tiết chuyển động.

Tại Việt Nam, các vật liệu làm bạc lót chính được sử dụng nhiều nhất là hợp kim đồng, nhựa, thép/ sắt/ nhôm, composite,... Dưới đây là thông tin chi tiết từng loại:

1. Bạc lót bằng đồng (Bronze Alloys)

• Vật liệu chính: Đồng thiếc, đồng chì, đồng nhôm, đồng tự bôi trơn hoặc kết hợp thêm với than chì (graphite).
• Đặc điểm: Đồng có khả năng chống mài mòn tốt và có tính bôi trơn tự nhiên, nhờ đó bạc lót đồng thường được sử dụng trong các ứng dụng có tải trọng trung bình đến cao. Khả năng chịu nhiệt cao, chịu được ma sát trong môi trường nhiệt độ khắc nghiệt.

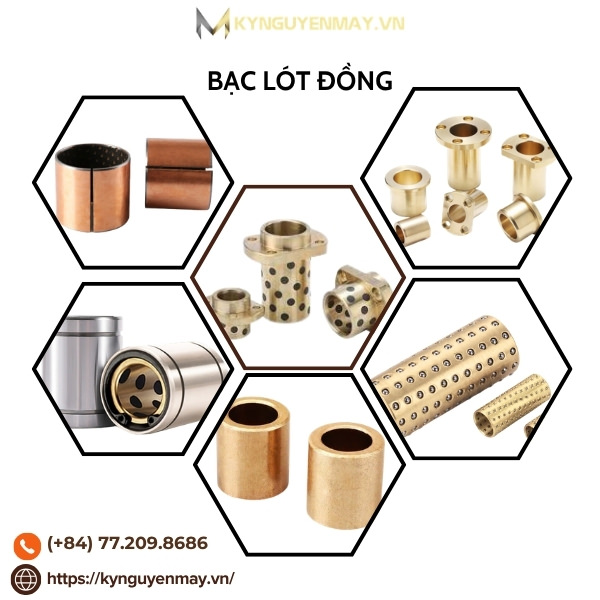

Ảnh Bạc lót đồng (bronze bushing) - ứng dụng tải nặng, môi trường không bôi trơn liên tục

2. Bạc trượt nhựa

• Vật liệu chính: PTFE (Teflon), POM (Polyoxymethylene), Nylon
• Đặc điểm: Nhựa có độ ma sát thấp và không cần bôi trơn, làm giảm bảo dưỡng và bảo trì. Khả năng chống hóa chất tốt, thích hợp cho các ứng dụng trong môi trường hóa chất hoặc ẩm ướt.

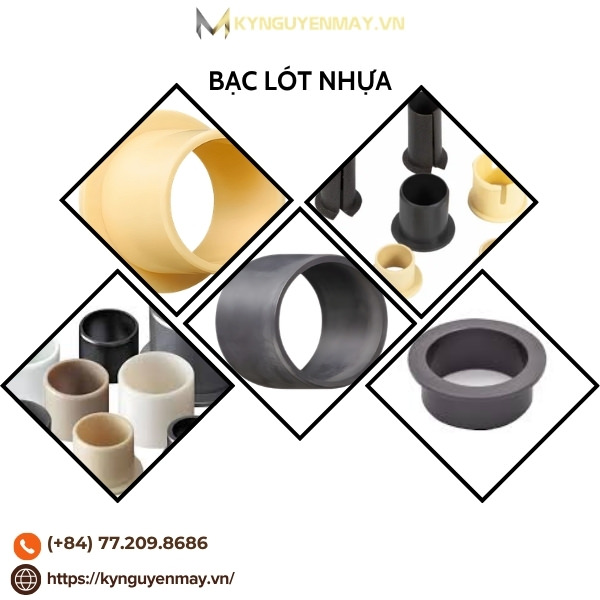

Ảnh Bạc trượt nhựa

3. Bạc lót kim loại -  Bạc thép/ Sắt/ Nhôm

• Bạc lót Thép: Có độ bền cao, chịu lực tốt và khả năng chịu mài mòn tương đối tốt. Có thể gia công chính xác, cho phép sử dụng trong các hệ thống đòi hỏi độ chính xác cao.
• Bạc lót Sắt: Có độ bền và khả năng chịu lực cao, thích hợp cho máy móc công nghiệp nặng, hoạt động ổn định trong môi trường tải trọng lớn, nhưng trọng lượng nặng và dễ bị ăn mòn nếu không được bảo vệ tốt.
• Bạc lót Nhôm: Nhẹ, dẫn nhiệt tốt, chống ăn mòn cao, dễ gia công, phù hợp cho ứng dụng cần giảm trọng lượng như ô tô, hàng không.

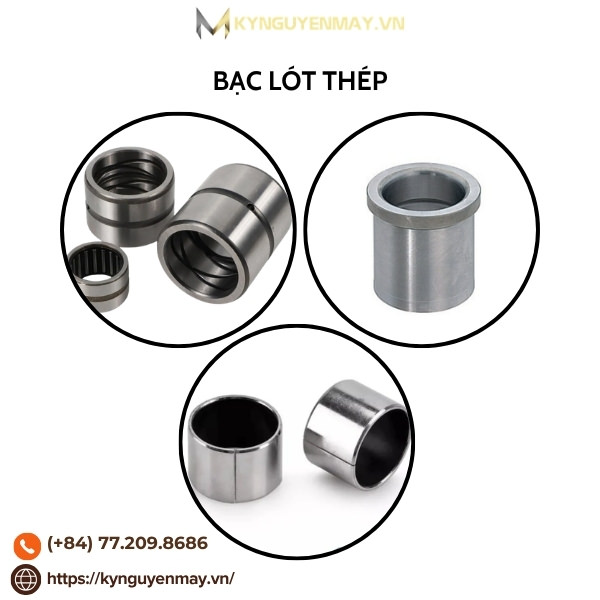

Ảnh Bạc thép

4. Bạc lót composite

• Đặc điểm: Bạc lót trục chân vịt thường được làm từ các vật liệu composite hoặc kim loại có tính năng chịu mài mòn cao, chịu nhiệt tốt và chống ăn mòn.

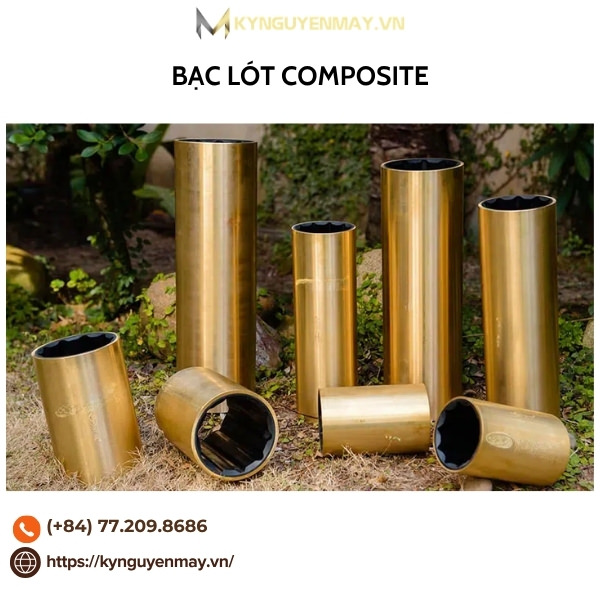

Ảnh Bạc lót composite

Chọn đúng vật liệu là điều kiện cần - nhưng để đưa ra quyết định đó, bạn cần hiểu bạc lót thực sự đang làm gì bên trong hệ thống. Mỗi loại vật liệu phát huy thế mạnh khác nhau chính vì chúng phục vụ các chức năng khác nhau của bạc lót. Phần tiếp theo làm rõ điều đó.

Chức năng của bạc lót trượt

• Giảm ma sát: Đây là nhiệm vụ cơ bản và quan trọng nhất của bạc lót. Bằng cách tạo ra một lớp màng mỏng giữa các bề mặt chuyển động, bạc lót giảm ma sát khi hoạt động, giúp các chi tiết máy hoạt động trơn tru hơn.
• Chịu tải: Bushing có khả năng chịu được tải trọng tác dụng lên ổ trục, giúp phân tán áp suất và bảo vệ các chi tiết máy khỏi bị hư hỏng.
• Tản nhiệt: Nhiệt lượng sinh ra trong quá trình ma sát sẽ được bạc lót hấp thụ và tản đi, giúp ngăn ngừa quá nhiệt cho các chi tiết máy.
• Chống mài mòn: Bạc lót giúp bảo vệ các bề mặt tiếp xúc khỏi bị mài mòn, kéo dài tuổi thọ của các chi tiết máy.
• Chống ăn mòn: Một số loại bạc lót có khả năng chống ăn mòn, giúp bảo vệ các chi tiết máy trong môi trường khắc nghiệt.

Ảnh Chức năng của bạc lót trượt

Những chức năng trên không tồn tại trên lý thuyết - chúng thể hiện rõ nhất qua các ứng dụng thực tế. Chính vì đảm nhiệm được những vai trò kỹ thuật đó, bạc lót trượt có mặt trong hầu hết các ngành công nghiệp, từ máy móc hạng nặng đến thiết bị chính xác. Dưới đây là những công dụng cụ thể phổ biến nhất.

>>> Xem thêm: Bạc lót thanh truyền tay biên: Cấu tạo, công dụng và hướng dẫn cách đo

Công dụng của bạc lót

Bạc lót trục được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, bao gồm:

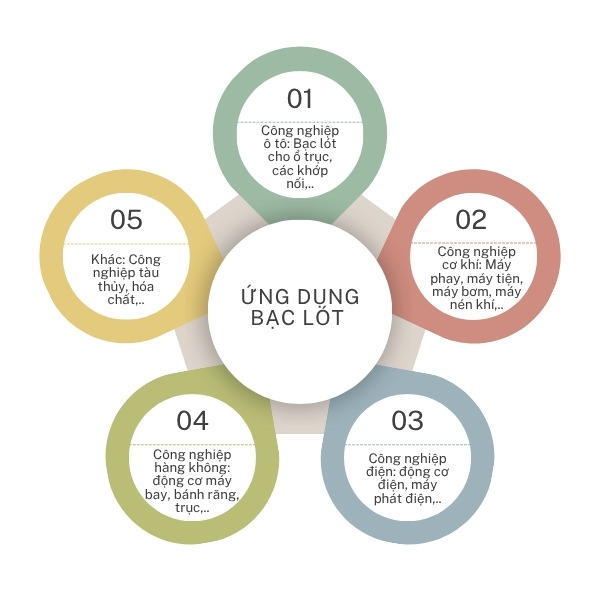

Ảnh Công dụng của bạc lót

Giải đáp các thắc mắc về bạc lót

Q1. Bạc lót trục được sử dụng trong các loại trục nào?

Bạc lót trục là một thành phần quan trọng trong nhiều loại máy móc, thiết bị công nghiệp. Nó được sử dụng để:

• Lót các trục quay: bạc lót trục khuỷu, trục cam, trục bánh răng... trong động cơ đốt trong, máy nén khí, máy công cụ, máy bơm...
• Lót các ray trục trượt: Như trục piston, trục xi lanh... trong các hệ thống thủy lực, khí nén.
• Lót các trục xoay trong các ổ trục trượt: Giúp giảm ma sát và mài mòn giữa các bề mặt tiếp xúc.

Q2. Bạc lót trục có quay theo trục không?

Bạc lót trục có quay theo trục không? Câu trả lời là không hẳn.

• Trong hầu hết các trường hợp: Bạc lót trục không quay theo trục mà chỉ trượt trên bề mặt trục. Điều này giúp giảm ma sát và mài mòn.
• Trong một số trường hợp đặc biệt: Bạc lót trục có thể quay cùng với trục, nhưng thường được thiết kế với các rãnh bôi trơn để đảm bảo khả năng làm việc ổn định.

Q3. Nguyên lý hoạt động của bạc lót trục?

Bạc lót trục hoạt động dựa trên nguyên lý tạo ra một lớp màng bôi trơn mỏng giữa bề mặt trục và bề mặt bạc lót. Lớp màng bôi trơn này giúp giảm ma sát và ngăn ngừa các bề mặt tiếp xúc trực tiếp, từ đó bảo vệ các chi tiết máy khỏi bị mài mòn.

Q4. Làm thế nào để đảm bảo việc phân loại mã bạc lót HS CODE chính xác cho trục?

Theo quy định của pháp luật về hải quan, việc xác định chính xác mã HS của bushing bạc lót là điều kiện tiên quyết để thực hiện các thủ tục xuất nhập khẩu. Với kinh nghiệm lâu năm trong lĩnh vực cung cấp bạc lót, Kỷ Nguyên Máy tự hào là đối tác tin cậy của quý khách hàng.

Chúng tôi cam kết:

• Cung cấp đầy đủ hồ sơ hải quan: Đáp ứng mọi yêu cầu của cơ quan hải quan, giúp quá trình thông quan diễn ra nhanh chóng và thuận lợi.
• Đảm bảo chất lượng sản phẩm: Tất cả sản phẩm thương hiệu igus IGLIDUR (nhựa kỹ thuật tự bôi trơn) hoặc Oilite.
   đều có giấy chứng nhận xuất xứ, chứng minh nguồn gốc rõ ràng và chất lượng đạt tiêu chuẩn.
• Hoạt động minh bạch: Chúng tôi luôn tuân thủ nghiêm ngặt các quy định pháp luật về xuất nhập khẩu, mang đến sự an tâm cho khách hàng.

Q5. Tại sao việc lựa chọn giữa bạc lót ghép chặt và ghép lỏng lại quan trọng?

Việc lựa chọn giữa bạc lót ghép chặt lỏng cho bạc lót phụ thuộc rất lớn vào các yếu tố kỹ thuật của thiết bị và điều kiện làm việc.

(*) Bạc lót ghép chặt:

• Độ đồng tâm cao: Đảm bảo tiếp xúc hoàn hảo giữa các bề mặt, giảm ma sát và mài mòn.
• Khả năng chịu tải lớn: Phù hợp với các ứng dụng chịu tải trọng cao và sốc nhiệt.
• Độ tin cậy cao: Đảm bảo hoạt động liên tục và ổn định của thiết bị.

(*) Bạc lót ghép lỏng:

• Tính linh hoạt: Dễ dàng điều chỉnh và thay thế.
• Khả năng chịu sai số gia công: Thích hợp cho các ứng dụng không yêu cầu độ chính xác tuyệt đối.
• Việc lựa chọn loại bạc lót phù hợp sẽ giúp tối ưu hóa hiệu suất, tăng tuổi thọ và giảm chi phí vận hành của thiết bị.

Q6. Tại sao thông số kỹ thuật lại quan trọng khi chọn bạc lót?

Bạn có biết rằng bạc lót vẽ kĩ thuật cơ khí ảnh hưởng trực tiếp đến hiệu suất của máy móc không? Đường kính, chiều dài, vật liệu và độ cứng của bạc lót chính là những yếu tố quyết định đến khả năng chịu tải, ma sát và tuổi thọ của máy.

Lựa chọn bạc lót phù hợp sẽ giúp:

• Tăng tuổi thọ máy móc: Giảm thiểu hư hỏng, tiết kiệm chi phí bảo trì.
• Nâng cao hiệu suất: Máy móc hoạt động ổn định, trơn tru.
• Giảm thiểu tiếng ồn: Máy chạy êm ái, không gây ra tiếng ồn khó chịu.

Kỷ Nguyên Máy với đa dạng các loại bạc lót sẽ giúp bạn tìm được sản phẩm phù hợp nhất cho máy móc của mình. Liên hệ ngay để được tư vấn miễn phí!

Bạc lót ổ trục đóng vai trò quan trọng trong việc duy trì hiệu suất và tuổi thọ của máy móc trong các ngành công nghiệp. Việc lựa chọn loại bạc lót phù hợp không chỉ giúp tăng hiệu quả làm việc mà còn giảm chi phí bảo trì đáng kể. Hãy liên hệ cho Kỷ Nguyên Máy qua hotline 077.209.8686 để được tư vấn chi tiết về các loại bạc lót và giải pháp phù hợp nhất cho nhu cầu của bạn!
