Vòng bi bạc đạn xe đạp - Các loại phổ biến và cách thay vòng bi xe đạp chi tiết
Tác giả: Trần Đức Thiện
Ngày đăng: 03/08/2022
Nội dung bài viết
Bạc đạn xe đạp là bộ phận quan trọng giúp bánh xe, trục giữa và các chi tiết truyền động vận hành trơn tru, giảm ma sát và tăng hiệu suất đạp xe. Sau một thời gian sử dụng, bạc đạn có thể bị mòn, phát ra tiếng kêu hoặc khiến xe vận hành nặng hơn, ảnh hưởng đến trải nghiệm và độ an toàn khi di chuyển. Vậy bạc đạn xe đạp có công dụng gì, gồm những loại nào, dấu hiệu hư hỏng ra sao và cách thay vòng bi như thế nào? Hãy cùng Kỷ Nguyên Máy tìm hiểu chi tiết ở bài viết dưới đây nhé!
Ảnh vòng bi - bạc đạn xe đạp
Bạc đạn xe đạp là gì?
Bạc đạn xe đạp (hay còn gọi là vòng bi xe đạp) là bộ phận cơ khí có nhiệm vụ giảm ma sát và hỗ trợ chuyển động quay giữa các chi tiết trên xe. Nhờ có bạc đạn, các bộ phận như bánh xe, trục giữa (bottom bracket), bàn đạp và cổ lái có thể vận hành êm ái, ổn định và hạn chế hao mòn trong quá trình sử dụng. Về cơ bản các bộ phận chuyển động trên xe đều sử dụng vòng bi để đảm bảo khả năng quay trơn tru và tăng hiệu suất vận hành.
Về cấu tạo, bạc đạn xe đạp thường gồm vòng trong, vòng ngoài, các viên bi thép hoặc bi gốm, vòng cách bi và lớp phớt chắn bụi. Các chi tiết này phối hợp với nhau để giảm lực cản, chịu tải trọng từ người lái và giúp xe di chuyển nhẹ nhàng hơn. Tùy theo vị trí lắp đặt và thiết kế của từng dòng xe, bạc đạn có thể được sử dụng tại moay-ơ bánh xe, bộ trục giữa, bàn đạp, bộ chuyển hướng hoặc các khớp chuyển động khác.
Các loại vòng bi xe đạp phổ biến
Mỗi bộ phận trên xe đạp đều đảm nhận một chức năng riêng và yêu cầu loại vòng bi phù hợp để đảm bảo khả năng vận hành ổn định. Tùy theo vị trí lắp đặt, tải trọng chịu lực và tốc độ quay, nhà sản xuất sẽ sử dụng các dòng bạc đạn vòng bi khác nhau. Dưới đây là những bộ phận phổ biến trên xe đạp và các loại vòng bi thường được ứng dụng ở từng vị trí.
Bạc đạn đùm xe (Hub Bearings) và Cối líp (Freehub)
Bạc đạn đùm và cối líp xe đạp chịu trách nhiệm giảm ma sát tối đa giúp bánh xe quay tự do và duy trì tốc độ. Bộ phận này thường sử dụng các dòng bạc đạn rãnh sâu (Deep Groove Ball Bearings) siêu mỏng thuộc Series 6800 và 6900 để tối ưu trọng lượng.
Một số mã đùm xe phổ biến như:
- Bạc đạn 18307-2RS, bạc đạn 15267 - 2RS, bạc đạn 15267 - 2RV-N4, bạc đạn NBK 15267-2RS, bạc đạn NBK 17287-2RS, bạc đạn 18307-2RS
- Bạc đạn 6802-2RS, bạc đạn 6902-2RS, bạc đạn 6802, bạc đạn 6000 2RS, bạc đạn 6001 2RS, bạc đạn 6903-2RS, bạc đạn 6803 2RS,....

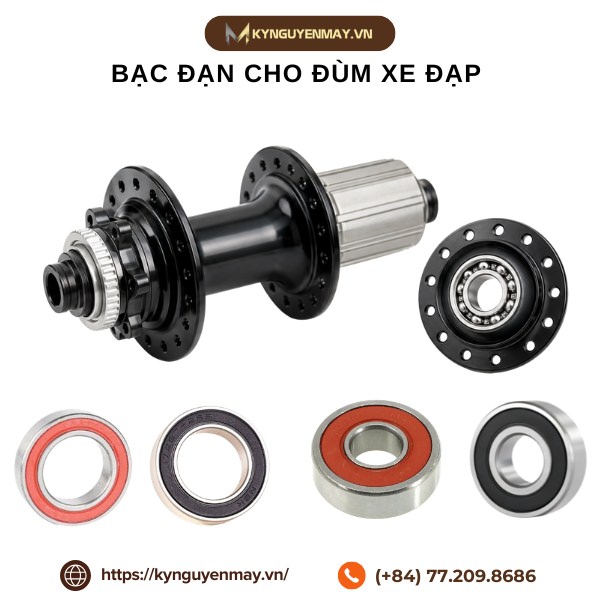

Ảnh bạc đạn cho đùm xe đạp
Vòng bi cho bộ trục giữa (Bottom Bracket Bearings - BB)
Bạc đạn trục giữa (BB) là nơi chịu áp lực ép và tải trọng lớn nhất trên xe đạp từ lực đạp của chân và toàn bộ trọng lượng người lái. Do đó, bộ phận này yêu cầu các mã bạc đạn có đường kính trong lớn, tiết diện dày để đảm bảo độ cứng vững và không bị rơ lắc.
Một số mã vòng bi phổ biến:
- Vòng bi 6805 2RS, vòng bi 6806 2RS, vòng bi 6832 2RS,.....

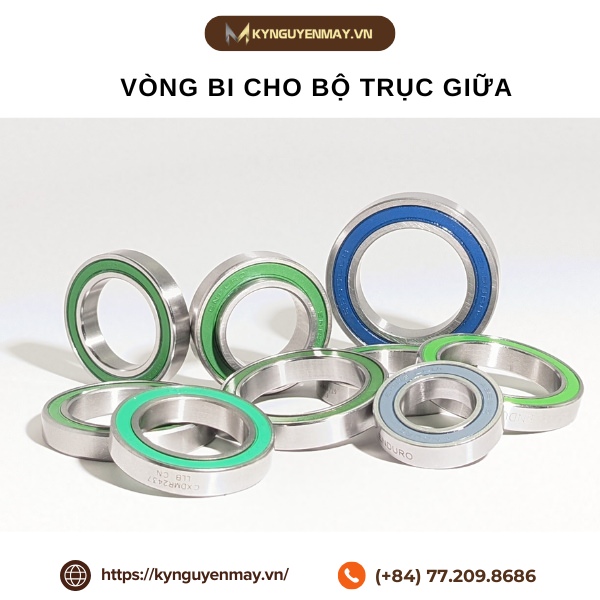

Ảnh vòng bi cho bộ trục giữa
Bạc đạn chén cổ (Headset Bearings)
Bạc đạn chén cổ chịu trách nhiệm giúp hệ thống lái (ghi-đông, phuộc trước) xoay chuyển nhẹ nhàng và hấp thụ lực va đập hướng trục từ mặt đường. Khác với đùm và trục giữa, chén cổ sử dụng Bạc đạn tiếp xúc góc (Angular Contact Bearings - ACB) có các cạnh vát (thường là góc 45°/45° hoặc 36°/45°) để chịu lực dọc trục tốt hơn.
Một số mã vòng bi phổ biến:
- Bạc đạn chén cổ Toopre 51mm x 4 x 6.5mm, Bạc đạn chén cổ xe đạp 46.9 x 34.1 x 7mm, Bạc đạn chén cổ xe đạp 51 x 40 x 7 mm,....

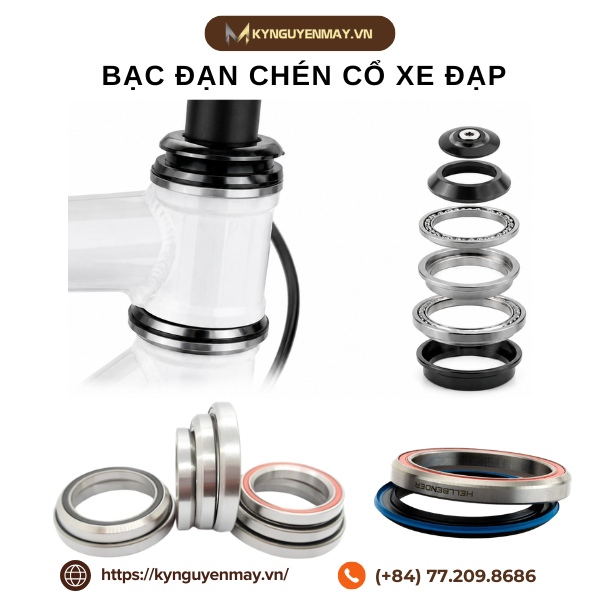

Ảnh bạc đạn chén cổ xe đạp
Bạc đạn bàn đạp (Pedal Bearings) và Trục bánh xe truyền thống (Bi rời)
Đối với các dòng xe đạp phổ thông, xe đạp trẻ em hoặc đùm xe đặc trưng của hãng Shimano, hệ thống không dùng vòng bi kín (Cartridge) mà dùng bạc đạn rời ổ bi côn (Cup and Cone). Kích thước viên bi rời được tính bằng đơn vị Inch và thay đổi nghiêm ngặt theo từng vị trí bộ phận.
Các kích thước viên bi sử dụng:
- Bi kích thước 5/32″ (~3.97mm): Chuyên dùng xếp vào các ổ trục bàn đạp (Pedals) và một số dòng chén cổ dạng thả cũ.
- Bi kích thước 3/16″ (~4.76mm): Kích thước chuẩn để xếp vào chén đùm của trục bánh trước xe đạp.
- Bi kích thước 1/4″ (~6.35mm): Kích thước lớn, chuyên dùng cho trục bánh sau và các loại trục giữa sử dụng ổ bi rế kiểu truyền thống.

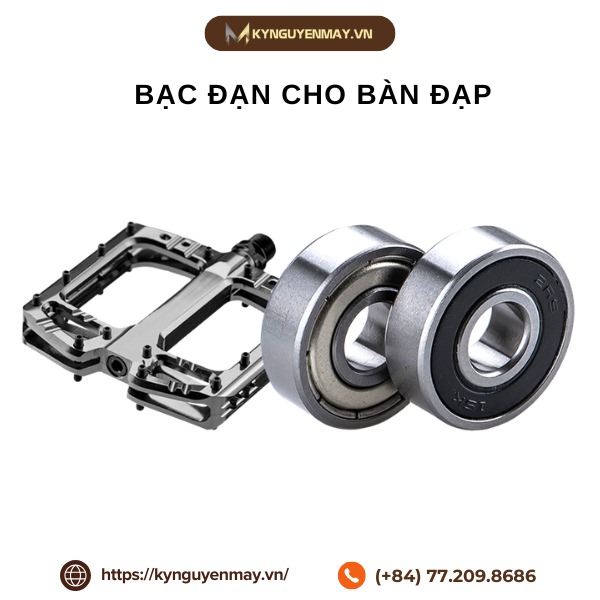

Ảnh bạc đạn bàn đạp
>> CÓ THỂ BẠN QUAN TÂM: CÁCH XỬ LÝ KHI BẠC ĐẠN BÁNH TRƯỚC XE MÁY HƯ
Công dụng của bạc đạn xe đạp
Vòng bi bạc đạn xe đạp có kích thước tương đối nhỏ gọn hơn so với các loại vòng bi khác, tuy nhiên lại có vai trò và công dụng ổ bi xe đạp vô cùng quan trọng trong quá trình di chuyển và sử dụng xe. Một số công dụng có thể thấy rõ ràng và nổi bật phải kể đến là:
- Giảm ma sát giữa các chi tiết chuyển động: Bạc đạn tạo ra chuyển động lăn thay vì ma sát trượt, giúp các bộ phận như bánh xe, bàn đạp hay trục giữa quay nhẹ nhàng và mượt mà hơn.
- Hỗ trợ chuyển động quay ổn định: Các viên bi bên trong vòng bi giúp duy trì sự cân bằng khi quay, hạn chế rung lắc và đảm bảo xe vận hành ổn định trên nhiều loại địa hình.
- Tăng hiệu suất truyền lực: Khi ma sát được giảm thiểu, lực đạp từ người lái sẽ được truyền tới bánh xe hiệu quả hơn, giúp tiết kiệm sức lực và nâng cao hiệu suất di chuyển.
- Chịu tải trọng cho các bộ phận của xe: Bạc đạn có khả năng chịu tải hướng tâm và tải dọc trục, giúp các cụm chi tiết như moay ơ bánh xe, cổ lái hay trục giữa hoạt động bền bỉ dưới tải trọng lớn.
- Giảm tiếng ồn khi vận hành: Một bộ bạc đạn chất lượng giúp hạn chế tiếng kêu phát sinh từ các bộ phận chuyển động, mang lại cảm giác lái êm ái và dễ chịu hơn.
- Tăng độ chính xác khi điều khiển: Đối với hệ thống cổ lái, bạc đạn giúp tay lái xoay linh hoạt, phản hồi chính xác theo thao tác của người điều khiển, từ đó nâng cao độ an toàn khi vận hành.
- Hạn chế hao mòn các chi tiết cơ khí: Nhờ giảm ma sát và phân bổ tải trọng đồng đều, bạc đạn góp phần bảo vệ các bộ phận liên quan, kéo dài tuổi thọ của toàn bộ hệ thống xe đạp.
- Đảm bảo khả năng vận hành ở tốc độ cao: Các loại bạc đạn chất lượng cao có thể hoạt động ổn định ở tốc độ quay lớn, đáp ứng nhu cầu sử dụng của xe đạp thể thao, xe đạp đua và xe đạp địa hình.
- Giảm chi phí bảo trì và sửa chữa: Việc sử dụng bạc đạn phù hợp giúp hạn chế hư hỏng cho các cụm chi tiết quan trọng, từ đó giảm tần suất bảo dưỡng và chi phí thay thế linh kiện.
- Nâng cao tuổi thọ tổng thể của xe đạp: Bạc đạn hoạt động hiệu quả sẽ giúp các bộ phận trên xe vận hành đồng bộ, bền bỉ hơn và duy trì hiệu suất sử dụng trong thời gian dài.
Hướng dẫn cách thay vòng bi xe đạp chi tiết nhất
Để có thể thay thế bạc đạn xe đạp dễ dàng và nhanh chóng nhất trong các trường hợp hỏng hóc thì đầu tiên anh em cần chuẩn bị những dụng cụ như Cờ lê và một vòng bi mới. Chú ý vòng bi mới cần phải đảm bảo đúng kích cỡ vòng bi cũ, không được quá to hoặc quá nhỏ.
Bước 1: Chuẩn bị dụng cụ
Trước khi bắt đầu thay thế vòng bi xe đạp bạn cần chuẩn bị một số dụng cụ như sau:
- Vòng bi có kích thước phù hợp với trục bánh xe đạp
- Bộ lục giác, cờ lê tháo trục, dụng cụ tháo vòng bi chuyên dụng, búa cao su, kìm phe, khăn lau sạch, mỡ bôi trơn vòng bi.
Ảnh chuẩn bị dụng cụ để thay thế bạc đạn xe đạp
Dấu hiệu đã đến lúc cần thay thế vòng bi là khi vòng bị vỡ do đổ xe với tác động quá mạnh hoặc thời gian sử dụng vòng bi quá lâu nên độ ma sát của vòng bi không còn hiệu quả nữa. Và các bước thay thế ổ bi sẽ được tiến hành như sau:
Bước 2: Tiến hành kiểm tra xe để xác định chính xác bánh xe hoặc bộ phận đang gặp sự cố. Việc xác định đúng vị trí vòng bi hư hỏng sẽ giúp quá trình tháo lắp diễn ra nhanh chóng và hạn chế tháo rời các chi tiết không cần thiết.
Ảnh xác định vị trí cần thay thế
Bước 3: Sau khi xác định được vị trí cần sửa chữa, tiến hành tháo bánh xe ra khỏi khung bằng các dụng cụ phù hợp. Đặt bánh xe trên bề mặt bằng phẳng, sạch sẽ để thuận tiện cho việc tháo vòng bi cũ và lắp vòng bi mới.
Ảnh tháo bánh xe ra khỏi khung
Bước 4: Sử dụng cờ lê hoặc dụng cụ chuyên dụng để tháo các đai ốc và lấy vòng bi cũ ra khỏi trục bánh xe. Sau đó vệ sinh sạch khu vực lắp đặt, loại bỏ bụi bẩn và lớp mỡ cũ còn sót lại. Tiếp theo, bôi một lớp mỡ bôi trơn mỏng lên vòng bi mới trước khi lắp vào vị trí. Đưa vòng bi vào đúng ổ lắp, đảm bảo lắp đúng chiều và đúng vị trí kỹ thuật. Sau khi hoàn thành, tiến hành lắp lại các chi tiết đã tháo theo trình tự ban đầu.
Ảnh lấy vòng bi ra khỏi trục bánh xe
Bước 5: Gắn bánh xe trở lại khung xe, đồng thời kiểm tra độ cân bằng và độ chắc chắn của các vị trí liên kết. Siết chặt đai ốc hoặc bu lông theo lực phù hợp để tránh tình trạng lỏng hoặc siết quá chặt.
Ảnh thay thế vòng bi và lắp bánh xe trở lại khung
>> CÓ THỂ BẠN QUAN TÂM: HƯỚNG DẪN CÁCH BẢO QUẢN BẠC ĐẠN NSK NHỎ ĐÚNG CÁCH
Sự liên kết giữa xích xe đạp và ổ bi
Sự liên kết giữa xích xe đạp và ổ bi là một phần không thể thiếu trong hệ thống di chuyển của xe đạp. Xích xe đạp chịu trách nhiệm chuyển động từ bộ truyền động đến bánh xe, qua đó tạo ra sự di chuyển của xe. Trong quá trình hoạt động, vòng bi xe đạp giữ cho xích hoạt động mượt mà và đồng đều, giảm ma sát và hỗ trợ quá trình quay. Điều này giúp đảm bảo xe đạp di chuyển êm ái và hiệu quả.
- Xích xe đạp là một phần không thể thiếu trong hệ thống di chuyển.
- Ổ bi xe đạp chịu trách nhiệm giữ cho xích hoạt động mượt mà và đồng đều.
- Sự liên kết giữa xích xe đạp và ổ bi giúp đảm bảo xe đạp di chuyển êm ái và hiệu quả.
Bạc đạn xe đạp là chi tiết nhỏ nhưng đóng vai trò quan trọng trong việc đảm bảo khả năng vận hành êm ái, ổn định và bền bỉ của xe. Việc lựa chọn đúng loại vòng bi chất lượng sẽ giúp giảm ma sát, hạn chế hư hỏng và nâng cao tuổi thọ cho các bộ phận truyền động. Nếu bạn đang tìm mua bạc đạn xe đạp với đầy đủ kích thước và chủng loại, hãy liên hệ Kỷ Nguyên Máy để được tư vấn chi tiết. Hotline liên hệ: 077.209.8686.
