Trục vít me - ball screw là gì? Cấu tạo, nguyên lý hoạt động, phân loại

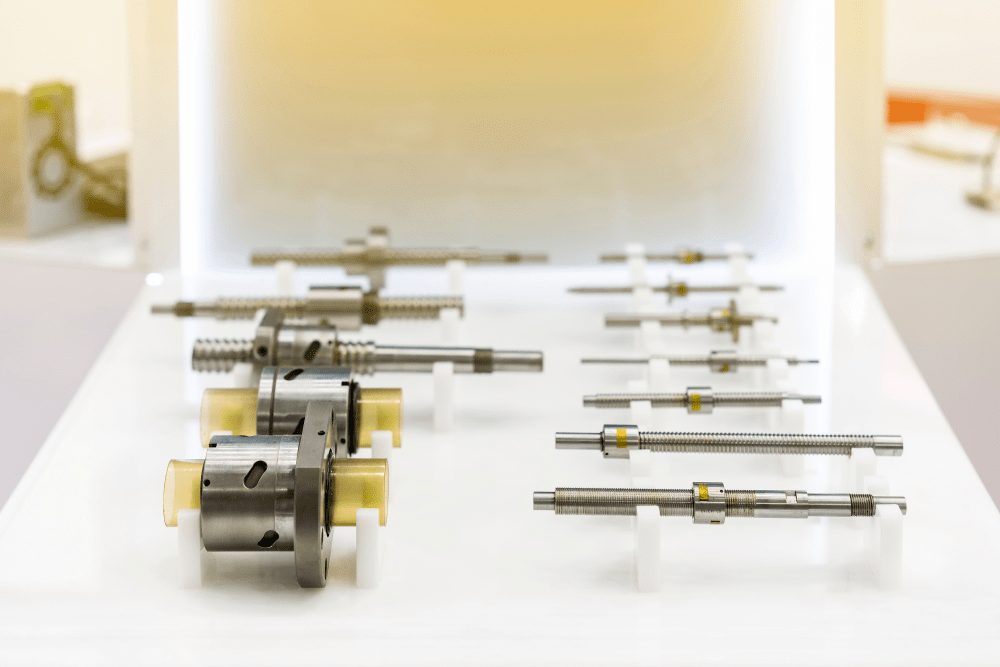

Trục vít me (thuật ngữ tiếng anh Ball screw) là một chi tiết cơ khí được sử dụng để kết nối hai hoặc nhiều vật thể với nhau và truyền động cơ học tuyến tính có nhiệm vụ biến đổi chuyển động quay thành chuyển động tịnh tiến. Bộ phận cơ khí gồm hai thành phần chính: trục có ren xoắn trên bề mặt và đai ốc. Chi tiết truyền động tuyến tính này có chức năng biến đổi chuyển động quay thành chuyển động tịnh tiến một cách chính xác và hiệu quả. Bạn đang muốn hiểu rõ hơn về linh kiện cơ khí quan trọng này để phục vụ tốt cho công việc và ứng dụng trong các hệ thống máy móc chính xác? Vậy thì bài viết này sẽ giúp bạn giải đáp tất tần tật các câu hỏi về trục vitme, từ cấu tạo, nguyên lý hoạt động đến các loại vít me phổ biến nhất hiện nay.

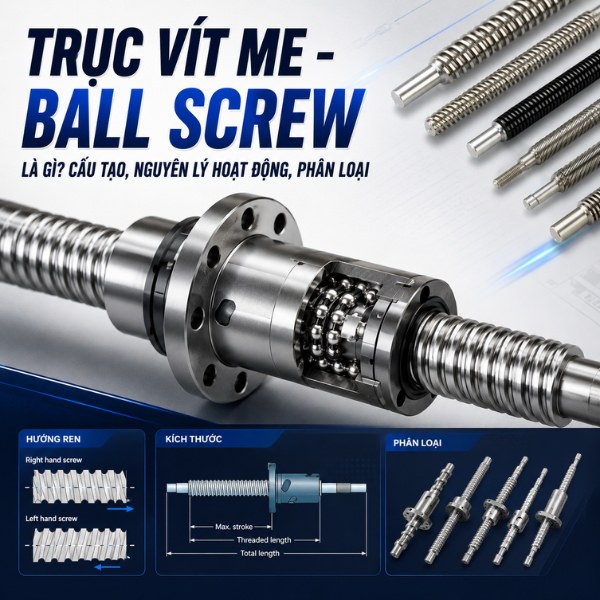

Ảnh Trục vít me - ball screw là gì? Cấu tạo, nguyên lý hoạt động, phân loại

Khái niệm trục vít me

Vitme bao gồm 2 chi tiết chính là: Trục vít me là một thanh kim loại có ren đặc biệt. Khi trục vít quay, các viên bi thép sẽ lăn trong rãnh giữa trục vít và đai ốc, đẩy đai ốc di chuyển dọc theo trục vít. Nhờ có bi thép trong đai ốc vitme, ma sát giữa trục vít và đai ốc giảm đáng kể, giúp hệ thống hoạt động êm ái và hiệu quả hơn.

Trục vít me là thuật ngữ chung (bao gồm cả vít me thường ren thang), còn Ball screw là loại trục vít me sử dụng bi (Vít me bi).

Ngoài tên gọi “vitme bi” và “ball screw”, thiết bị này còn được biết đến với các tên như trục vít me bi, trục vitme bi, hay vitme tuần hoàn bi tùy theo vùng miền và lĩnh vực ứng dụng.

So với trục vít thông thường, trục vít me (hay trục vitme, vít me, ball screw) vượt trội nhờ ứng dụng cơ chế bi lăn giữa trục và đai ốc. Nhờ đó, trục vít me đai ốc bi giúp giảm ma sát đến mức tối thiểu, đạt hiệu suất truyền động trên 90%, vận hành cực kỳ mượt, chính xác và ít phát sinh nhiệt. Còn trục vít thường tạo ma sát trượt trực tiếp, hiệu suất chỉ khoảng 50–60%, nhanh mòn, dễ phát tiếng ồn và sai số tích tụ theo thời gian. Bù lại, vít thường có kết cấu đơn giản, giá thành rẻ, thích hợp cho ứng dụng không đòi hỏi độ chính xác cao.

Cấu tạo trục vít me đai ốc chi tiết

Trục vít đóng vai trò là "xương sống", quyết định trực tiếp đến độ chính xác, tải trọng và tuổi thọ của cả hệ thống. Dưới đây là cấu tạo chi tiết của trục vít me, tập trung sâu vào các đặc tính kỹ thuật của phần trục.

1. Cấu trúc bề mặt và rãnh ren

Bề mặt trục không phải là ren tam giác hay ren vuông thông thường mà là các rãnh được thiết kế để bi thép cuộn bên trong.

• Dạng rãnh: Thường có hai dạng chính là cung tròn và vòm Gothic. Dạng Gothic Arch phổ biến hơn vì nó tạo ra 4 điểm tiếp xúc giữa bi và rãnh, giúp tăng độ cứng vững và giảm độ rơ.
• Bước ren: Khoảng cách đai ốc di chuyển được sau một vòng quay của trục. Trục vít có thể có nhiều đầu mối ren để tăng tốc độ di chuyển mà vẫn giữ được đường kính trục nhỏ.

2. Cấu tạo hai đầu trục

Một trục vít me thực tế không chỉ có phần ren mà còn có các phần vai trục được gia công để lắp đặt:

• Phần ren: Chiều dài hoạt động của đai ốc.
• Đầu cố định: Thường được gia công để lắp với gối đỡ BK hoặc EK. Phần này có vai trục, ren bắt đai ốc khóa (Locknut) và rãnh then để kết nối với khớp nối motor.
• Đầu tự do: Gia công để lắp với gối đỡ BF hoặc EF. Phần này thường trơn để trục có thể co giãn nhiệt nhẹ trong quá trình vận hành mà không làm cong trục.

3. Vật liệu và xử lý bề mặt

Do phải chịu lực ép cực lớn từ các viên bi tại các điểm tiếp xúc nhỏ, trục vít me yêu cầu khắt khe về vật liệu:

• Thép hợp kim: Thường sử dụng thép S55C (cho trục cán) hoặc GCR15 (thép chịu vòng bi - cho trục mài) có hàm lượng carbon cao.
• Độ cứng bề mặt: Trục được tôi cao tần để đạt độ cứng từ 58 - 62 HRC. Quá trình này chỉ làm cứng lớp vỏ ngoài (khoảng 1-3mm) để chống mài mòn, trong khi phần lõi vẫn giữ được độ dẻo dai để chịu lực uốn và xoắn.
• Lớp phủ: Một số trục cao cấp được mạ Crom đen hoặc Flo để chống ăn mòn và làm việc trong môi trường khắc nghiệt.

Các bộ phận này phối hợp tạo nên cấu tạo trục vít hoàn chỉnh cho các ứng dụng cơ khí chính xác.

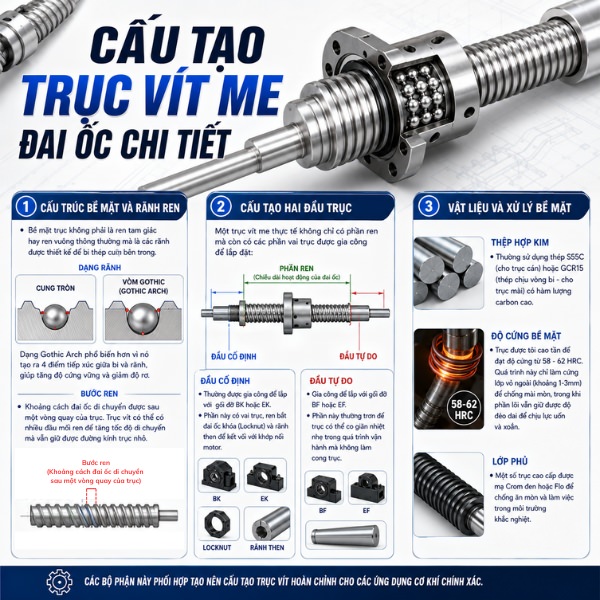

Ảnh Cấu tạo trục vít me đai ốc chi tiết

Nguyên lý hoạt động của trục vitme

Nguyên lý hoạt động của trục vít me thực chất là một quá trình biến đổi động học tinh vi, trong đó chuyển động quay từ motor được chuyển hóa hoàn toàn thành chuyển động tịnh tiến có độ chính xác cao. Khi trục vít được truyền lực quay, các rãnh ren xoắn ốc trên thân trục đóng vai trò như một đường ray dẫn hướng cho các viên bi thép cuộn liên tục bên trong đai ốc. Do đai ốc được lắp cố định trên bệ máy và bị khống chế bởi các thanh dẫn hướng để không thể quay cùng trục, nó buộc phải dịch chuyển dọc theo chiều dài trục vít để thích ứng với các vòng quay đó.

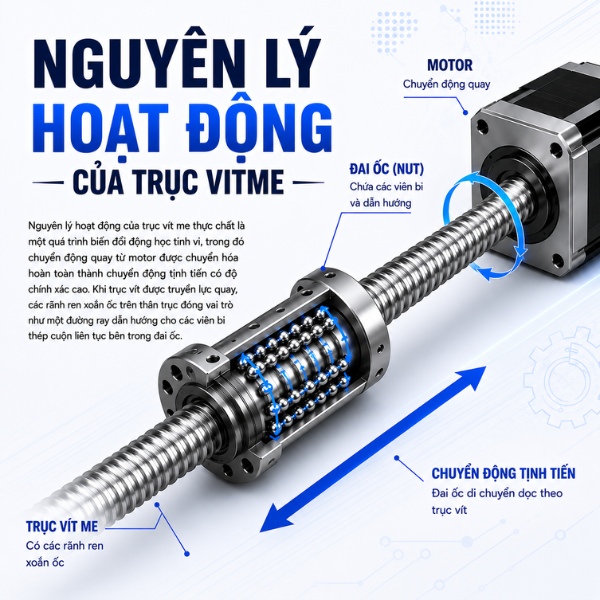

Ảnh Nguyên lý hoạt động của trục vitme

Các loại trục vít me đai ốc bi thông dụng

Vitme là gì phân loại - Có nhiều cách phân loại trục vít me như sau:

Theo phương pháp gia công trục vít me

• Vít me tiện: Tiện ren vitme là quá trình gia công rãnh ren trên trục vít bằng công nghệ tiện, mài hoặc CNC. Chất lượng tiện ren vitme quyết định trực tiếp độ chính xác truyền động, độ bền, chống mài mòn và hiệu quả vận hành của trục vít me đai ốc bi.
• Vít me mài: Gia công bằng phương pháp mài ren, độ chính xác rất cao.

Theo cấp độ chính xác

Trục vít me được sản xuất với nhiều cấp độ chính xác khác nhau nhằm phù hợp với yêu cầu kỹ thuật và khả năng tải của từng loại thiết bị. Cấp độ càng thấp thì độ chính xác càng cao, góp phần tăng hiệu suất truyền động và giảm rung lắc trong quá trình vận hành.

Tiêu chuẩn cấp độ chính xác thường dùng:

• JIS B 1192 (Tiêu chuẩn Công nghiệp Nhật Bản
• ISO 3408 (Tiêu chuẩn Quốc tế)
• DIN 69051 (Tiêu chuẩn Đức, cũng được sử dụng phổ biến)

Các tiêu chuẩn này có tính chất tương đương và liên thông với nhau về các thông số kỹ thuật. Các thương hiệu Nhật Bản (như THK hoặc NSK) thường thể hiện hệ quy chiếu theo JIS trên các tài liệu kỹ thuật của họ. Các thương hiệu quốc tế hoặc Đài Loan (như HIWIN, TBI) thường tuân thủ theo chuẩn ISO.

Theo cơ cấu hồi bi

• Trục vít me đai ốc bi: sử dụng viên bi lăn để giảm ma sát giữa trục vít và đai ốc, cho chuyển động mượt mà, hiệu suất truyền động cao, được đánh giá là phổ biến và được ưa chuộng nhất hiện nay.
• Trục vít me đai ốc trượt: ma sát lớn hơn do không có viên bi lăn, thường dùng cho những ứng dụng không cần độ chính xác quá cao.

Bên cạnh đó, nếu xét theo hình dạng ren, các loại vitme hiện nay còn có vít me ren cầu, ren thang (Acme, trapezoidal), hình vuông, chữ T,...

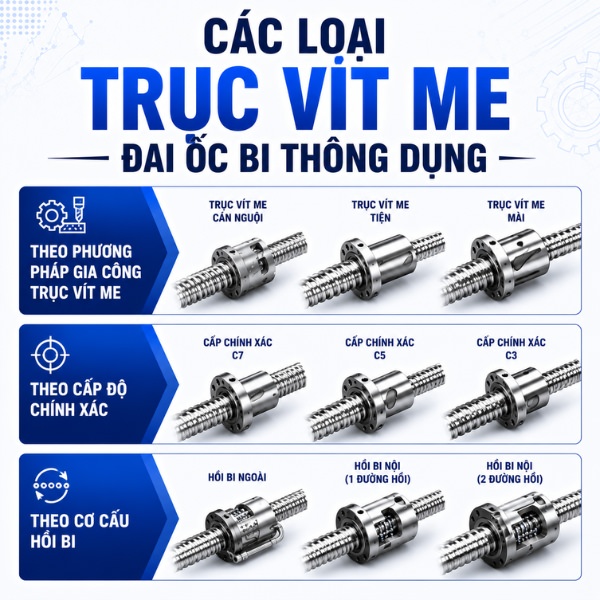

Ảnh các loại trục vitme phổ biến

Các tiêu chí lựa chọn trục vít me chuẩn xác nhất

1. Xác định yêu cầu kỹ thuật của hệ thống

Khi đánh giá một trục vít me, cần lưu ý các thông số:

• Đường kính ngoài: Ví dụ phi 16, 20, 25, 32... quyết định tải trọng.
• Độ thẳng: Trục càng dài càng dễ bị võng. Sai số độ thẳng ảnh hưởng trực tiếp đến moment xoắn khi motor vận hành.
• Tần số tới hạn: Tốc độ quay tối đa mà tại đó trục bắt đầu xảy ra hiện tượng rung cộng hưởng.

2. Cách chọn đường kính vitme và bước vít me phù hợp

• Thông số vít me đai ốc có đường kính trục vít me càng lớn thì khả năng chịu tải càng cao.
• Bước răng nhỏ giúp tăng độ chính xác chuyển động, trong khi bước răng lớn phù hợp với các ứng dụng cần tốc độ di chuyển nhanh hơn.

3. Lựa chọn chất liệu trục vít me

• Chất liệu phổ biến là thép không gỉ hoặc hợp kim thép cường độ cao, giúp tăng độ bền và khả năng chống mài mòn.
• Nếu làm việc trong môi trường đặc biệt (ẩm ướt, hóa chất), nên chọn vật liệu có khả năng chống ăn mòn tốt.

4. Đánh giá loại trục vít me phù hợp

• Có nhiều loại trục vít me như trục vít me bi, trục vít me vuông, trục vít me hình chữ T, trục vít me máy tiện, trục vitme máy phay CNC... Mỗi loại có ưu nhược điểm của vít me đai ốc bi và ứng dụng riêng.
• Chọn trục vít me có lớp phủ bề mặt hoặc xử lý nhiệt để tăng khả năng chống mài mòn, kéo dài tuổi thọ, giảm chi phí bảo trì và thay thế.

6. Lựa các hãng sản xuất vitme bi uy tín

• Ưu tiên các thương hiệu, nhà sản xuất có kinh nghiệm và uy tín trên thị trường để đảm bảo chất lượng, độ đồng nhất và dịch vụ hậu mãi tốt.

7. Cân nhắc chi phí và hiệu quả đầu tư

• Đánh giá tổng chi phí đầu tư so với hiệu quả vận hành và tuổi thọ của trục vít me. Không nên chỉ chọn sản phẩm giá rẻ mà bỏ qua các yếu tố về chất lượng và độ bền, vì điều này có thể làm tăng chi phí bảo trì về lâu dài.

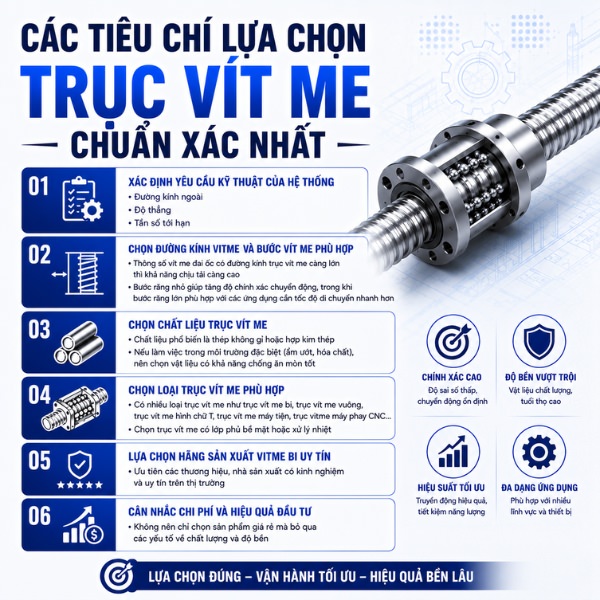

Ảnh Các tiêu chí lựa chọn trục vít me chuẩn xác nhất

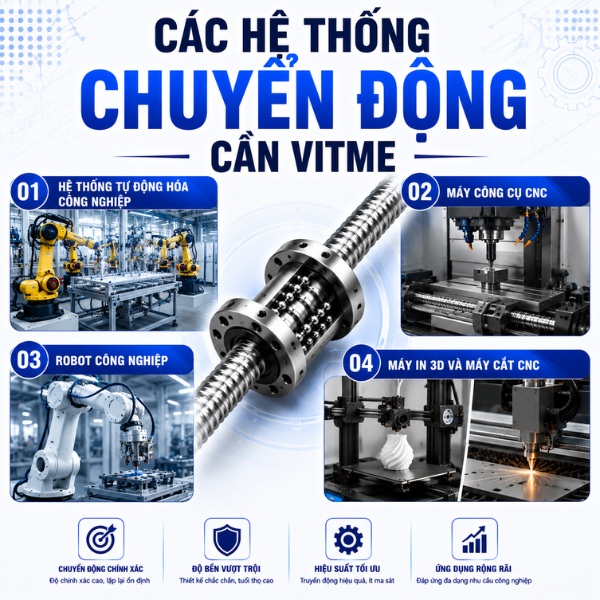

Các hệ thống chuyển động cần vitme

Các hệ thống chuyển động cần vít me chủ yếu là những hệ thống yêu cầu chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ chính xác cao và khả năng chịu tải lớn. Một số hệ thống điển hình sử dụng vít me bao gồm:

• Máy công cụ CNC: cần vít me để điều khiển chuyển động bàn máy, mũi cắt hay đầu phay di chuyển chính xác theo trục.
• Hệ thống tự động hóa công nghiệp.
• Robot công nghiệp: vít me giúp điều khiển chuyển động chính xác của đầu in hoặc bàn in.
• Máy in 3D và máy cắt CNC: sử dụng vít me trong các bộ phận truyền động để đạt chuyển động chuẩn, mượt mà.

Ảnh

Trục vitme được bán tại các cửa hàng Kỷ Nguyên Máy là sản phẩm chính hãng, được nhập khẩu từ nước ngoài, có nhiều ưu điểm nổi bật: độ bền tốt, chính xác, tuổi thọ cao và giá thành cạnh tranh nhất thị trường. Ngoài trục vitme, Kỷ Nguyên Máy cũng cung cấp nhiều linh kiện cơ khí khác như thanh trượt, con trượt, gối đỡ, đai ốc vitme bi, phụ kiện vitme, … với nhiều mẫu mã, đáp ứng đầy đủ nhu cầu của khách hàng. Hy vọng qua bài viết này, mọi người không chỉ biết “Trục vít me là gì?” mà còn hiểu các đặc điểm, ứng dụng của trục vít me cũng như nơi mua trục vitme tốt nhất. Muốn tư vấn kỹ hơn về linh kiện, hãy liên hệ ngay hotline: 077.209.8686.
