7 Checklist chọn xi lanh theo bản vẽ và ứng dụng
Tác giả: Trần Đức Thiện
Ngày đăng: 03/09/2026
Nội dung bài viết
Chọn xi lanh không đơn giản là nhìn vào đường kính hay hành trình rồi chọn một model phù hợp. Trong thực tế, một xi lanh đúng kích thước nhưng sai kiểu lắp, thiếu lực hoặc không phù hợp với điều kiện làm việc vẫn có thể khiến máy vận hành kém ổn định. Đặc biệt, khi đã có bản vẽ kỹ thuật và yêu cầu ứng dụng cụ thể, việc lựa chọn càng cần được kiểm tra theo nhiều tiêu chí. Vì vậy, trước khi đặt mua, hãy cùng xem qua 7 checklist chọn xi lanh theo bản vẽ và ứng dụng để hạn chế sai sót và chọn được sản phẩm phù hợp ngay từ đầu.
Ảnh 7 Checklist chọn xi lanh theo bản vẽ và ứng dụng
Vì sao cần đưa ra checklist khi chọn xi lanh?
Checklist là yếu tố quan trọng giúp cố định thứ tự kiểm tra, tránh việc chọn đúng thông số này nhưng bỏ sót thông số khác. Một xi lanh chỉ dùng được khi đồng thời thỏa mãn bốn nhóm điều kiện: đủ lực, đủ hành trình, khớp kích thước lắp và tương thích phụ kiện điều khiển.
Trên thực tế, phần lớn trường hợp phải đổi trả xi lanh không đến từ sai lực đẩy. Nguyên nhân thường gặp hơn là sai một chi tiết nhỏ khiến cụm không lắp được, dù đường kính và hành trình đều đúng.
Bốn tình huống hay gặp nhất tại xưởng:
- Đúng lực, sai kiểu lắp: Mua xi lanh chân đế trong khi bệ máy chỉ có lỗ bắt mặt bích, phải gia công lại bệ.
- Đúng bore, sai ren đầu ty: Đầu ty ren ngoài không bắt được vào khớp nối ren trong của cơ cấu hiện hữu.
- Quên yêu cầu cảm biến: Nhận về loại không có vòng nam châm, cảm biến hành trình không nhận tín hiệu.
- Sai cỡ hoặc hướng cổng khí: Cổng nằm sai phía so với đường ống đã đi, phải đảo cả cụm hoặc thay co nối.
Mỗi lỗi trên đều làm dừng tiến độ lắp máy trong khi chi phí bản thân xi lanh không đổi. Đó là lý do nên chuẩn hóa thành checklist thay vì kiểm tra theo trí nhớ.
7 Checklist chọn xi lanh theo bản vẽ và ứng dụng
Để chọn xi lanh phù hợp ngay từ đầu, không nên chỉ dựa vào một thông số riêng lẻ mà cần đối chiếu đồng thời với bản vẽ máy và yêu cầu thực tế của ứng dụng. Dưới đây là 7 checklist chọn xi lanh theo bản vẽ và ứng dụng giúp quá trình lựa chọn rõ ràng, hạn chế sai sót và tránh phát sinh chi phí khi lắp đặt.

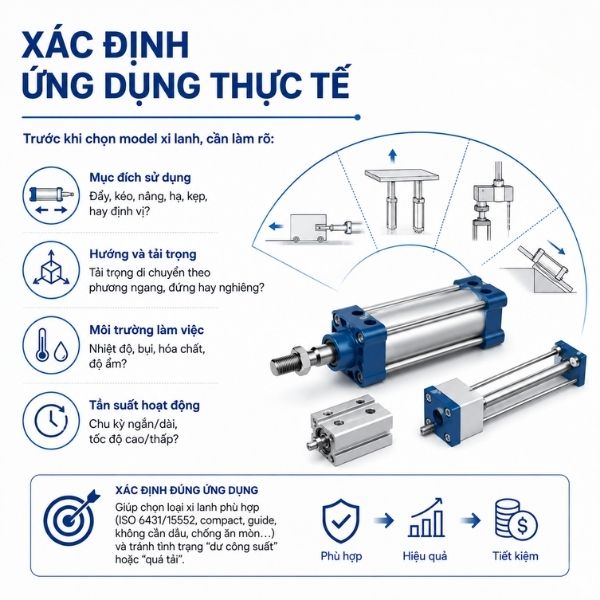

Xác định ứng dụng thực tế
Trước khi chọn model xi lanh, cần làm rõ:
- Xi lanh dùng để đẩy, kéo, nâng, hạ, kẹp hay định vị?
- Tải trọng di chuyển theo phương ngang, đứng hay nghiêng?
- Môi trường làm việc: nhiệt độ, bụi, hóa chất, độ ẩm?
- Tần suất hoạt động: chu kỳ ngắn/dài, tốc độ cao/thấp?
Việc xác định đúng ứng dụng giúp chọn loại xi lanh phù hợp (tiêu chuẩn ISO 6431/15552, compact, guide, không cần dầu, chống ăn mòn…) và tránh tình trạng “dư công suất” hoặc “quá tải”.
Ảnh xác định ứng dụng thực tế khi chọn xi lanh

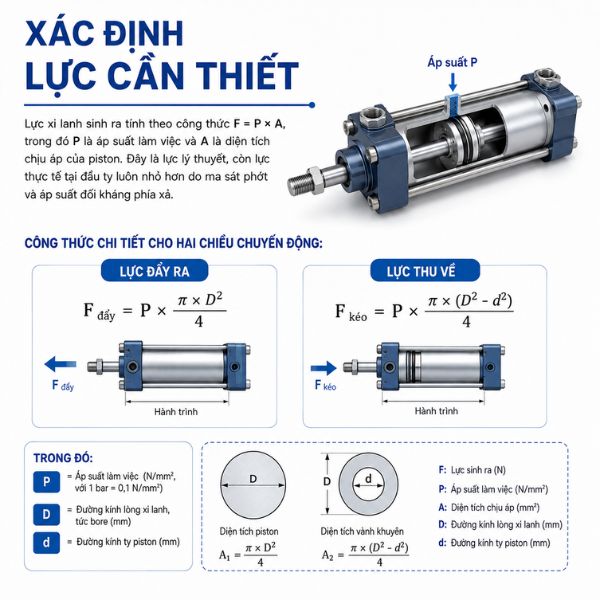

Xác định lực cần thiết
Lực xi lanh sinh ra tính theo công thức F = P × A, trong đó P là áp suất làm việc và A là diện tích chịu áp của piston. Đây là lực lý thuyết, còn lực thực tế tại đầu ty luôn nhỏ hơn do ma sát phớt và áp suất đối kháng phía xả.
Công thức chi tiết cho hai chiều chuyển động:
- Lực đẩy ra: F đẩy = P × (π × D²) / 4
- Lực thu về: F kéo = P × π × (D² - d²) / 4
Trong đó:
- P = áp suất làm việc (N/mm², với 1 bar = 0,1 N/mm²)
- D = đường kính lòng xi lanh, tức bore (mm)
- d = đường kính ty piston (mm)
Lực thu về luôn nhỏ hơn lực đẩy ra vì khi thu về, áp suất chỉ tác dụng lên phần diện tích hình vành khăn, diện tích piston trừ đi tiết diện ty. Chi tiết cách tính và ví dụ theo từng bước có trong bài công thức tính lực đẩy, lực kéo xi lanh.
Ảnh xác định lực cần thiết khi chọn xi lanh

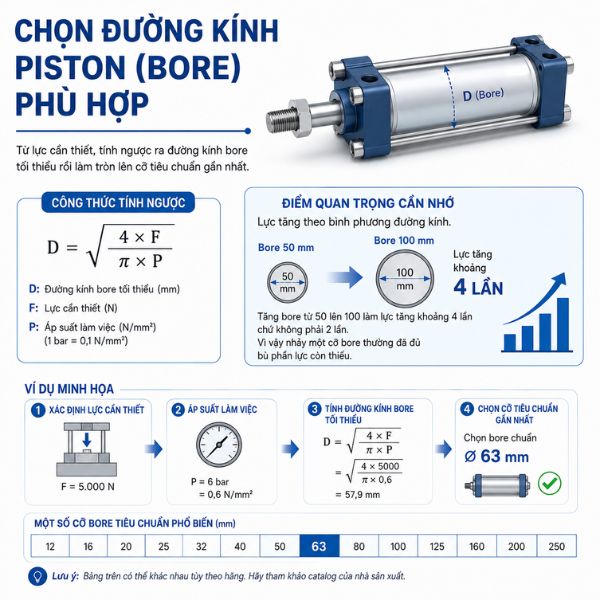

Chọn đường kính piston (Bore) phù hợp
Từ lực cần thiết, tính ngược ra đường kính bore tối thiểu rồi làm tròn lên cỡ tiêu chuẩn gần nhất. Công thức tính ngược:
D = √( 4 × F / (π × P) )
Điểm quan trọng cần nhớ: lực tăng theo bình phương đường kính. Tăng bore từ 50 lên 100 làm lực tăng khoảng 4 lần chứ không phải 2 lần. Vì vậy nhảy một cỡ bore thường đã đủ bù phần lực còn thiếu.
Ví dụ tính từng bước:
- Cụm nâng tải 80 kg theo phương đứng, áp suất thực tế tại máy 6 bar.
- Trọng lượng tải: 80 × 9,81 ≈ 785 N
- Nhân hệ số dự phòng cho phương đứng (chọn 2,0): 785 × 2 = 1.570 N
- Đổi áp suất: 6 bar = 0,6 N/mm²
- Tính đường kính: D = √(4 × 1.570 / (π × 0,6)) ≈ 57,7 mm
- Làm tròn lên cỡ tiêu chuẩn: chọn Ø63, cho lực lý thuyết khoảng 1.870 N - đạt yêu cầu.
Ảnh chọn đường kính piston (Bore) phù hợp
Bảng tra lực đẩy lý thuyết theo bore ở 6 bar (tính theo F = P × πD²/4, chưa trừ ma sát):
| Bore (mm) | Diện tích piston (mm²) | Lực đẩy lý thuyết (N) | Quy đổi (kgf) |
| 32 | 804 | 483 | ≈ 49 |
| 40 | 1.257 | 754 | ≈ 77 |
| 50 | 1.964 | 1.178 | ≈ 120 |
| 63 | 3.117 | 1.87 | ≈ 191 |
| 80 | 5.027 | 3.016 | ≈ 308 |
| 100 | 7.854 | 4.712 | ≈ 481 |
| 125 | 12.272 | 7.363 | ≈ 751 |
| 160 | 20.106 | 12.064 | ≈ 1.230 |
Nên bám theo dãy bore tiêu chuẩn thay vì đặt cỡ phi tiêu chuẩn. Tiêu chuẩn ISO 15552 quy định dãy bore 32 -40 -50 -63 -80 -100 -125 -160 -200 -250 -320 mm cho xi lanh khí nén thân vuông; tiêu chuẩn ISO 6432 áp dụng cho dòng mini thân tròn với bore từ 8 đến 25 mm. Chọn theo dãy này giúp việc tìm hàng thay thế và phụ kiện đi kèm dễ hơn về sau.

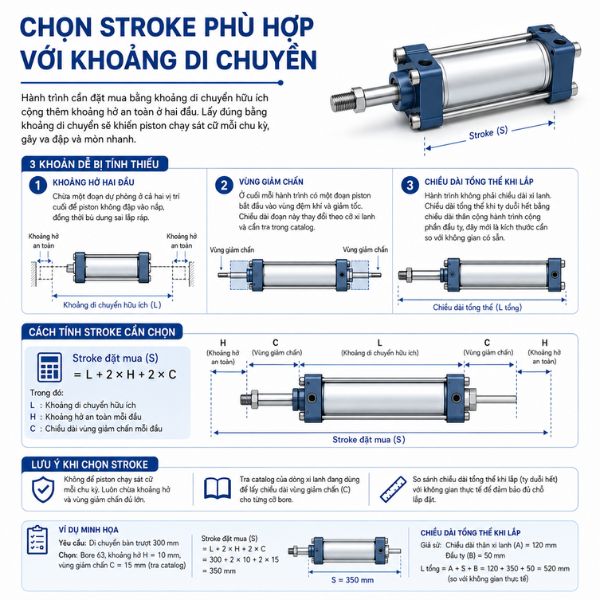

Chọn Stroke phù hợp với khoảng di chuyển
Hành trình cần đặt mua bằng khoảng di chuyển hữu ích cộng thêm khoảng hở an toàn ở hai đầu. Lấy đúng bằng khoảng di chuyển sẽ khiến piston chạy sát cữ mỗi chu kỳ, gây va đập và mòn nhanh.
Ba khoản dễ bị tính thiếu khi chọn stroke:
- Khoảng hở hai đầu: chừa một đoạn dự phòng ở cả hai vị trí cuối để piston không đập vào nắp, đồng thời bù dung sai lắp ráp của cụm cơ khí.
- Vùng giảm chấn: ở cuối mỗi hành trình có một đoạn piston bắt đầu vào vùng đệm khí và giảm tốc. Chiều dài đoạn này thay đổi theo cỡ xi lanh và cần tra trong catalog của dòng đang dùng.
- Chiều dài tổng thể khi lắp: hành trình không phải chiều dài xi lanh. Chiều dài tổng thể khi ty duỗi hết bằng chiều dài thân cộng hành trình cộng phần đầu ty, đây mới là kích thước cần so với không gian có sẵn.
Với hành trình dài, phải kiểm tra uốn dọc (buckling). Ty piston khi chịu nén dọc trục hoạt động như một thanh chịu nén, càng dài càng dễ mất ổn định và cong. Tài liệu kỹ thuật khuyến nghị tra biểu đồ chống uốn dọc khi hành trình vượt khoảng 500 mm, đối chiếu theo đường kính ty, kiểu lắp và lực đẩy làm việc.
Ảnh chọn Stroke phù hợp với khoảng di chuyển
Chọn loại xi lanh phù hợp với kết cấu
Loại xi lanh được chọn theo môi chất dẫn động và theo hình học của cụm cơ khí. Hai câu hỏi cần trả lời ở bước này: dùng khí nén, thủy lực hay điện; và cần kết cấu dạng nào để vừa không gian lắp.
Theo môi chất dẫn động:
| Loại | Đặc điểm về lực và điều khiển | Phù hợp với |
| Xi lanh khí nén | Áp suất làm việc thấp, tốc độ cao, kết cấu gọn | Gắp - đẩy - kẹp phôi, đóng gói, cấp liệu tự động |
| Xi lanh thủy lực | Áp suất làm việc cao, sinh lực lớn trên cùng cỡ bore | Ép, nâng, uốn, cơ cấu chịu tải nặng |
| Xi lanh điện | Điều khiển vị trí và tốc độ theo chương trình | Định vị nhiều điểm, yêu cầu lặp lại chính xác |
Theo kết cấu và chiều tác động:
- Tác động đơn (single acting): chỉ sinh lực một chiều, chiều còn lại nhờ lò xo hồi. Dùng cho cơ cấu kẹp giữ, cần vị trí an toàn khi mất khí.
- Tác động kép (double acting): sinh lực cả hai chiều, là dạng thông dụng nhất trong tự động hóa.
- Xi lanh compact / thân mỏng: chiều dài thân ngắn trên cùng bore, dùng khi không gian theo phương dọc bị hạn chế.
- Xi lanh hai ty (double rod): ty xuyên qua cả hai đầu, cho lực và tốc độ cân bằng hai chiều, chống xoay tốt hơn.
- Xi lanh có dẫn hướng: tích hợp hai trục dẫn song song, chịu được tải lệch và chống xoay đầu ty.
- Xi lanh không ty (rodless): truyền chuyển động qua con trượt trên thân, cho hành trình dài mà không tốn không gian duỗi ty.

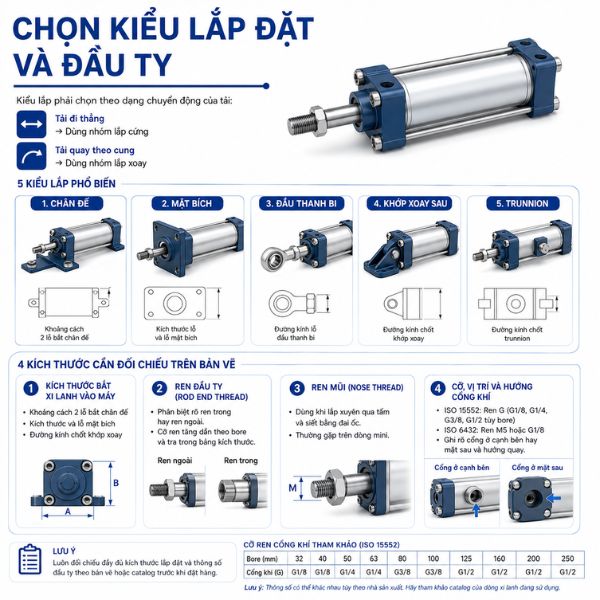

Chọn kiểu lắp đặt và đầu ty
Kiểu lắp phải chọn theo dạng chuyển động của tải: tải đi thẳng dùng nhóm lắp cứng, tải quay theo cung dùng nhóm lắp xoay. Đây là bước hay sai nhất khi mua hàng thay thế, vì nhiều trường hợp chỉ đối chiếu bore và stroke mà bỏ qua kích thước lắp.
5 kiểu lắp phổ biến gồm chân đế, mặt bích, đầu thanh bi, khớp xoay sau và trunnion.
Bốn kích thước cần đối chiếu trên bản vẽ ở bước này:
- Kích thước bắt xi lanh vào máy: Khoảng cách hai lỗ bắt chân đế, kích thước và lỗ mặt bích, hoặc đường kính chốt khớp xoay.
- Ren đầu ty (rod end thread): Cần phân biệt rõ ren trong hay ren ngoài. Trên nhiều dòng xi lanh, hai biến thể này chỉ khác nhau một ký tự trong mã hàng. Cỡ ren tăng dần theo bore và được quy định trong bảng kích thước của tiêu chuẩn tương ứng.
- Ren mũi (nose thread): Dùng khi lắp xuyên qua tấm và siết bằng đai ốc, thường gặp trên dòng mini.
- Cỡ, vị trí và hướng cổng khí: Theo ISO 15552, cổng khí dùng ren hệ G với các cỡ G1/8, G1/4, G3/8, G1/2 tùy bore. Dòng mini theo ISO 6432 thường dùng ren M5 hoặc G1/8. Ngoài cỡ ren, cần ghi rõ cổng nằm ở cạnh bên hay mặt sau và quay về phía nào so với chiều lắp.
Về tải bên (side load): ty xi lanh được thiết kế chịu lực dọc trục, không chịu lực vuông góc. Nếu cơ cấu có sai lệch đồng tâm hoặc tải quay theo cung mà xi lanh lại lắp cứng, ty sẽ chịu uốn, dẫn tới xước ty và rò rỉ tại phớt đầu ty. Trường hợp này cần dùng đầu thanh bi hoặc khớp xoay để hấp thụ sai lệch góc.
Ảnh chọn kiểu lắp đặt và đầu ty
Chọn cảm biến từ, giảm chấn và phụ kiện
Bước cuối cùng xác nhận các hạng mục quyết định xi lanh có điều khiển được và dừng êm hay không. Đây là nhóm dễ bị bỏ sót nhất khi đặt hàng nhưng lại ảnh hưởng trực tiếp tới vận hành.
Cảm biến từ và yêu cầu vòng nam châm. Cảm biến từ chỉ hoạt động khi piston có gắn vòng nam châm. Trên hầu hết các dòng xi lanh, phiên bản có từ và không từ là hai mã hàng riêng, phân biệt bằng hậu tố trong model và thường khác nhau về chiều dài thân. Nếu bản vẽ điện có tín hiệu báo vị trí, bắt buộc phải chọn phiên bản có từ ngay từ đầu.
Khi chọn cảm biến, cần đối chiếu thêm ba điểm:
- Kiểu tiếp điểm: loại tiếp điểm cơ khí (reed switch) có tuổi thọ đóng cắt hữu hạn và nhạy với rung động mạnh; loại bán dẫn (hall) không có tiếp điểm cơ, phù hợp hơn với tần suất đóng cắt cao.
- Kiểu lắp lên thân: cảm biến gắn rãnh trượt, gắn đai kẹp hay gắn rãnh đuôi én - phải khớp với kết cấu thân của xi lanh đã chọn.
- Dạng tín hiệu và số dây: loại 2 dây hay 3 dây, NPN hay PNP, phải khớp với ngõ vào của bộ điều khiển.
Giảm chấn (cushioning). Vùng đệm khí ở cuối hành trình giúp piston giảm tốc trước khi chạm nắp, hạn chế va đập và tiếng ồn. Các phương án thường gặp là đệm cao su, giảm chấn cố định và giảm chấn điều chỉnh được bằng vít. Với tải lớn hoặc tốc độ cao, loại điều chỉnh được cho phép tinh chỉnh theo tải thực tế tại máy.
Phụ kiện đi kèm cần đặt cùng lúc. Xi lanh gần như không bao giờ lắp một mình. Danh mục cần rà lại trước khi chốt đơn:
- Van tiết lưu một chiều để chỉnh tốc độ hai chiều
- Khớp nối đầu ty, mắt trâu hoặc đầu thanh bi tương ứng với ren đã chọn
- Bộ gá chân đế, mặt bích hoặc đai kẹp nếu không đi kèm sẵn theo thân
- Co nối nhanh và dây khí đúng cỡ ren cổng, đúng đường kính ống
- Cảm biến từ, giá đỡ cảm biến và cáp tín hiệu đúng chiều dài

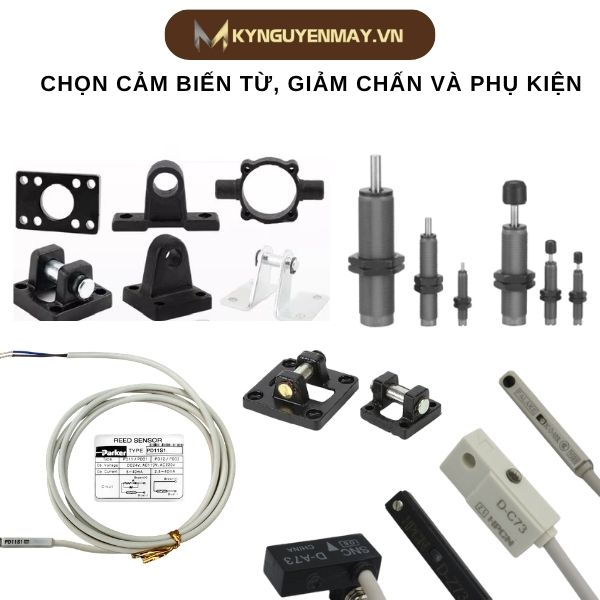

Chọn phụ kiện phù hợp với xi lanh
5 lỗi thường gặp khi chọn xi lanh và cách tránh
Các lỗi dưới đây đều xuất hiện sau khi hàng đã về xưởng, khi chi phí sửa đã cao hơn nhiều so với lúc còn trên bản vẽ.
| Lỗi | Hệ quả | Cách tránh |
| Tính lực theo áp suất catalog | Xi lanh yếu hơn tính toán, chạy chậm hoặc kẹt giữa hành trình | Đo áp thực tế tại bộ lọc–điều áp của máy |
| Chọn lực vừa khít tải | Không đủ lực gia tốc, không đạt thời gian chu kỳ | Áp dụng hệ số dự phòng theo tốc độ và phương đặt tải |
| Đúng bore nhưng sai kích thước lắp | Phải gia công lại bệ hoặc đổi hàng | Đối chiếu đủ 4 nhóm kích thước ở bước 6 |
| Quên yêu cầu vòng nam châm | Cảm biến không nhận tín hiệu, phải thay cả xi lanh | Xác nhận yêu cầu tín hiệu vị trí ngay từ bước 1 |
| Dùng cữ chặn cơ khí để rút ngắn hành trình | Mất tác dụng giảm chấn, va đập và mỏi mối ghép | Chọn đúng hành trình theo dãy tiêu chuẩn của hãng |
Câu hỏi thường gặp về checklist chọn xi lanh
Q1. Checklist chọn xi lanh gồm bao nhiêu bước?
Checklist chọn xi lanh gồm 7 bước theo thứ tự: xác định ứng dụng thực tế, xác định lực cần thiết, chọn đường kính piston (bore), chọn hành trình (stroke), chọn loại xi lanh theo kết cấu, chọn kiểu lắp đặt và đầu ty, chọn cảm biến từ cùng phụ kiện. Đi đúng thứ tự giúp loại dần phương án và tránh phải quay lại tính toán từ đầu.
Q2. Làm sao biết xi lanh có gắn được cảm biến từ hay không?
Chỉ xi lanh có vòng nam châm trên piston mới kích hoạt được cảm biến từ. Trên mã hàng, phiên bản có từ thường được phân biệt bằng một hậu tố riêng và có chiều dài thân lớn hơn phiên bản không từ cùng cỡ. Nếu xi lanh không có nam châm, cảm biến sẽ không nhận tín hiệu dù lắp đúng vị trí.
Q3. Có nên mua xi lanh hành trình dài hơn rồi lắp cữ chặn không?
Không nên áp dụng cách này cho vận hành liên tục. Khi piston bị chặn giữa hành trình, vùng giảm chấn ở cuối xi lanh không làm việc, toàn bộ động năng dồn vào cữ chặn và mối ghép, gây mỏi và rơ nhanh. Cách xử lý đúng là chọn đúng hành trình theo dãy tiêu chuẩn của hãng.
Q4. Xi lanh khác hãng cùng chuẩn ISO có lắp thay thế được không?
Các tiêu chuẩn như ISO 15552 và ISO 6432 quy định kích thước lắp để bảo đảm khả năng lắp lẫn giữa các nhà sản xuất. Tuy vậy vẫn cần đối chiếu riêng cỡ ren cổng, kiểu rãnh gắn cảm biến và các tùy chọn giảm chấn, vì đây là những chi tiết có thể khác nhau giữa các dòng sản phẩm.
Q5. Không có bản vẽ, chỉ có xi lanh cũ đã hỏng thì bắt đầu từ đâu?
Trước hết tìm mã hàng dập trên thân hoặc trên nhãn. Nếu mã đã mờ, cần đo 6 kích thước: đường kính ngoài thân, đường kính ty, hành trình, khoảng cách lỗ bắt hoặc kích thước mặt bích, ren đầu ty và cỡ ren cổng khí. Kèm theo đó là ghi nhận kiểu lắp và xi lanh có rãnh gắn cảm biến hay không.
Trên đây là 7 checklist quan trọng khi chọn xi lanh theo bản vẽ và ứng dụng thực tế. Mỗi tiêu chí đều có liên quan đến khả năng lắp đặt, vận hành và độ ổn định của hệ thống, vì vậy bỏ qua một chi tiết nhỏ cũng có thể dẫn đến việc chọn sai sản phẩm. Nếu cần đối chiếu model hoặc chưa chắc chắn về lựa chọn của mình, hãy liên hệ Kỷ Nguyên Máy qua hotline 077.209.8686 để được hỗ trợ tư vấn phù hợp với nhu cầu thực tế.
