Ký hiệu vòng bi KOYO dùng để làm gì?

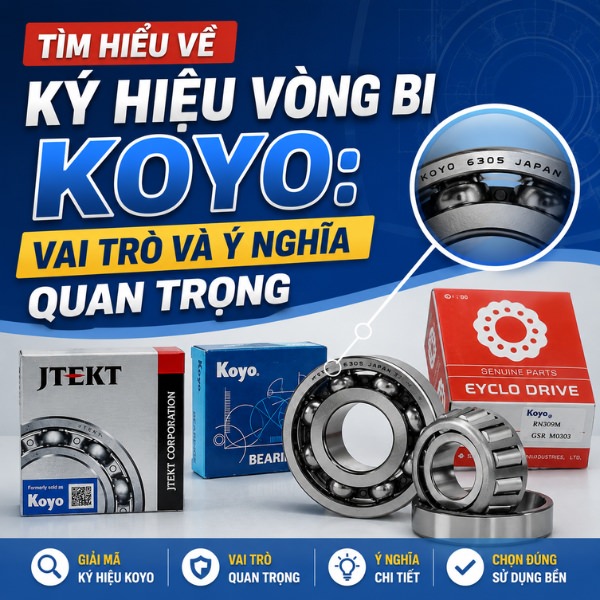

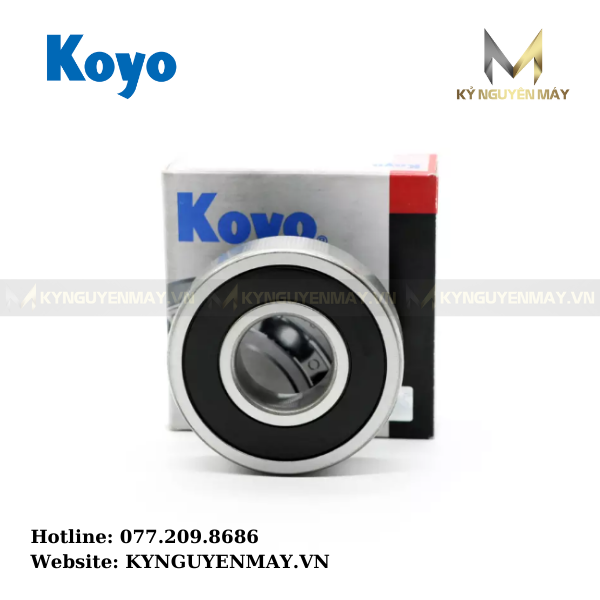

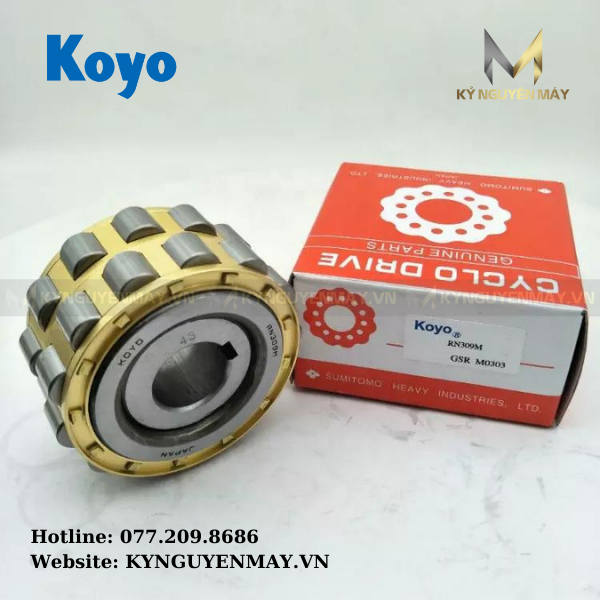

Cách gọi ký hiệu vòng bi KOYO là chỉ những ký tự về chữ và số được khắc trên bạc đạn KOYO. Thông qua những ký tự trên, bạn có thể biết được các thông số kỹ thuật và cấu tạo.

(**) Chú ý: Phần lớn các bạc đạn đến từ thương hiệu KOYO hiện nay đều được chế tạo và tiêu chuẩn hoá, nếu bạn cần thay mới thì chỉ cần đọc kỹ kí hiệu vòng bi KOYO là có thể chọn đúng loại phù hợp.

>> Tham khảo thêm, TẠI ĐÂY:

Ý nghĩa ký hiệu vòng bi KOYO về thông số kỹ thuật

Ký hiệu vòng bi KOYO sẽ gồm 7 ký tự, bao gồm: ABCDEXX

Trong đó:

  • ABCDE là các số;
  • XX là các chữ.

1. Đường kính trong

Trong dãy ký hiệu vòng bi KOYO hai số cuối (DE) được qui ước là đường kinh trong.

Đặc điểm Ký hiệu vòng bi KOYO (DE)                  Ý nghĩa
Số đo nhỏ hơn 20 mm  00 10 mm
01 12 mm
02 15 mm
03 17 mm
Số đo lớn hơn 20 mm Khác DE x 4

(**) Lưu ý: Không có ký hiệu vòng bi KOYO nào thể hiện đường kính ngoài. Do đó bắt buộc phải xem thông số này trên catalog hoặc liên hệ đường dây nóng: 077.209.8686 - Kỷ Nguyên Máy sẽ cung cấp thông tin chi tiết đến bạn trong thời gian sớm nhất.

2. Mức độ chịu tải

Trong dãy ký hiệu vòng bi KOYO số thứ 3 từ phải qua (C) là qui ước mức độ chịu tải.

Ký hiệu vòng bi KOYO (C)                          Ý nghĩa
 8 hoặc 9 Tải siêu nhẹ
1 hoặc 7 Tải trọng rất nhẹ
2 Tải trọng nhẹ
3 Tải trọng trung bình
4 Tải trọng nặng
5 Tải trọng rất nặng
6 Tải trọng trung bình nhưng dày hơn

(**) Lưu ý: Ký hiệu vòng bi KOYO thể hiện đường kính chịu ảnh hưởng theo tải trọng vòng bi.

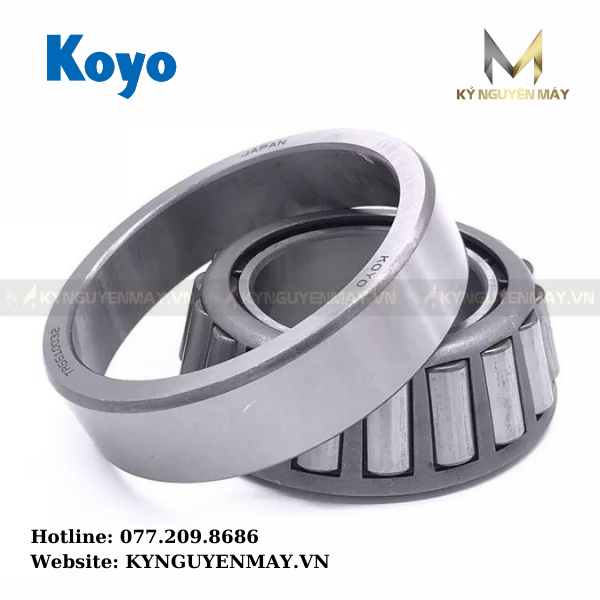

3. Kiểu vòng bi KOYO

Trong dãy ký hiệu vòng bi KOYO số thứ 4 từ phải sang (B) là kiểu vòng bi.

Ký hiệu vòng bi KOYO (B) Ý nghĩa
0 Ổ bi đỡ 1 dãy
1 Ổ bi đỡ lồng cầu hai dãy
2 Ổ bi trụ ngắn đỡ
3 Ổ bi đỡ lòng cầu 2 dãy
4 Ổ bi kim hoặc ổ bi đũa trụ dài
5 Ổ bi đũa trụ xoắn đỡ
6 Ổ bi đỡ chặn
7 Ổ bi đũa côn
8 Ổ bi chặn
9 Ổ đũa chặn

>> Tham khảo thêm, TẠI ĐÂY:

Ý nghĩa ký hiệu vòng bi KOYO về cấu tạo

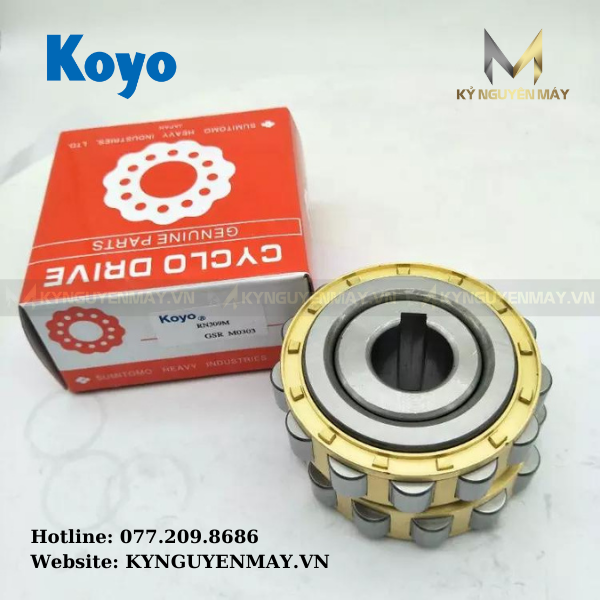

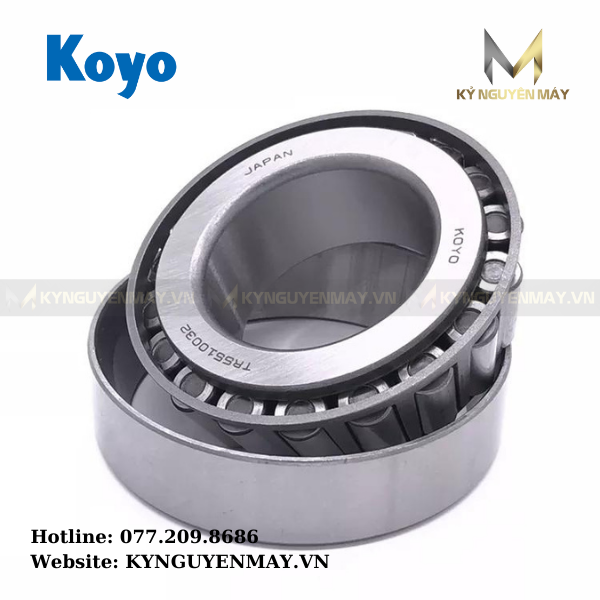

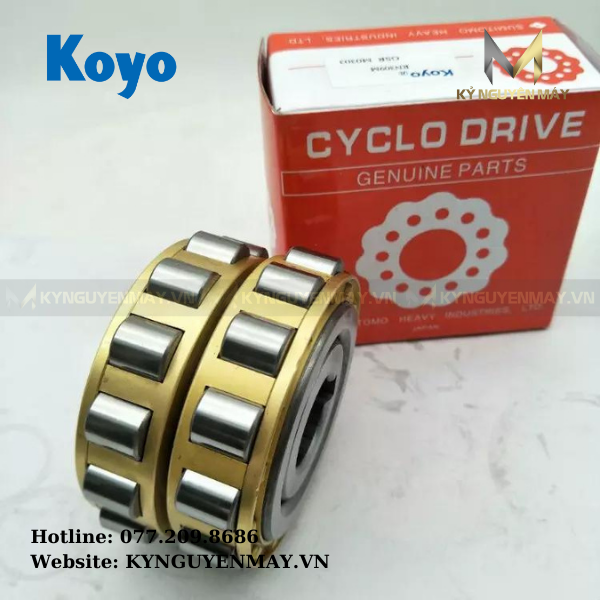

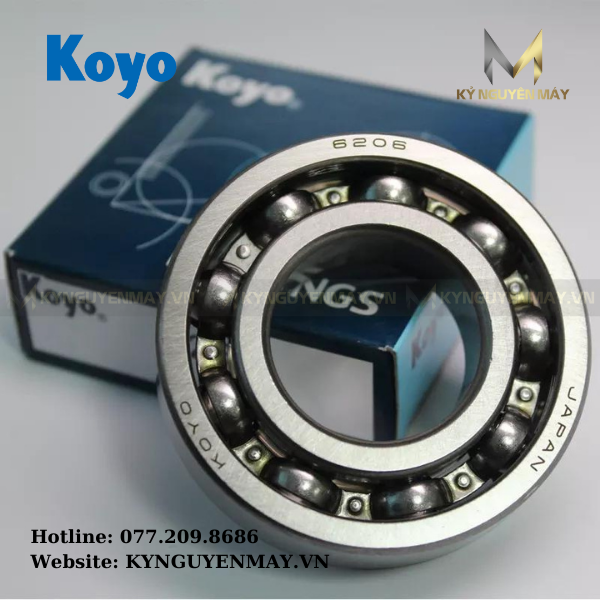

Mỗi bạc đạn KOYO đều gồm có các bộ phận sau:

  • Vòng ngoài;
  • Vòng trong;
  • Con lăn;
  • Vòng cách;
  • Nắp đậy (Tuỳ loại).

Dưới đây là các ký hiệu vòng bi KOYO dùng để phân biệt về cấu tạo.

1. Kết cấu

Trong dãy ký hiệu vòng bi KOYO số thứ 5 từ phải sang trái (A) được thương hiệu KOYO qui ước là kết cấu sản phẩm.

Ký hiệu vòng bi KOYO (A) Ý nghĩa
3 Bi đũa trụ ngắn một dãy, vòng chặn không có gờ chắn
4  Giống số 3 nhưng có gờ chắn
5 Có rãnh để lắp vòng hãm định vị ở vòng chắn ngoài
6 Có long đền chặn dầu bằng thép lá
8 Có 2 lông đền chặn dầu bằng thép lá
9 Bi đũa hình trụ ngắn một dãy

>> Tham khảo thêm, TẠI ĐÂY:

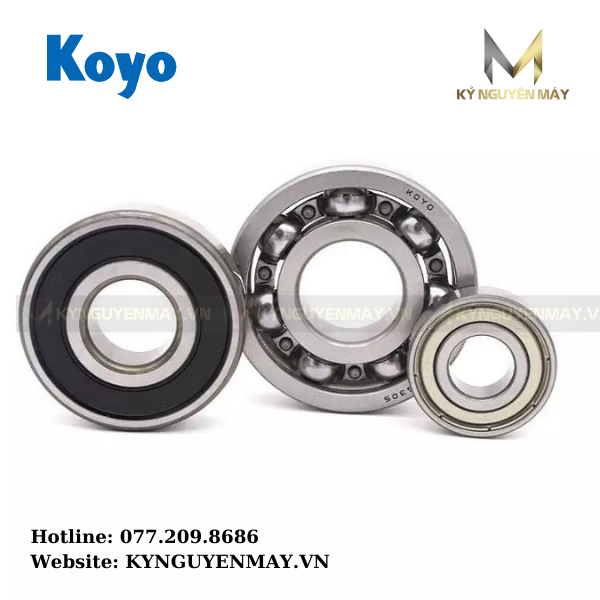

2. Nắp vòng bi KOYO

Trong dãy ký hiệu vòng bi KOYO chỉ có duy nhất 2 chữ cái la tinh (XX) mang ý nghĩa của kiểu nắp chắn bạc đạn KOYO.

Ký hiệu vòng bi KOYO (A) Ý nghĩa
Z, ZZ Nắp sắt
LU, LLU Nắp nhựa
LB, LLB Nắp nhựa kiểu không tiếp xúc

(**) Lưu ý: Đối với ký hiệu vòng bi KOYO là LB, LBB thì bạc đạn KOYO có đặc thù là có thể làm việc trong nhiệt độ – 40° đến +120°.

>> Tham khảo thêm, TẠI ĐÂY:

Khi xem ký hiệu vòng bi KOYO chúng ta cần quan tâm đến điều gì?

  • Đầu tiên, điều phải quan tâm hàng đầu là mục đích sử dụng. Anh em có thể chọn bạc đạn hạng nhẹ, trung bình, nặng, loại bạc đạn tròn, đạn nhào, đạn đũa, đạn kim, đạn côn, dĩa…Mỗi loại có ký hiệu vòng bi KOYO khác nhau, cần xem xét ý nghĩa của từng ký hiệu để chọn ra loại phù hợp nhất;
  • Xem kỹ các ký hiệu vòng bi KOYO để hiểu được đường kính trong, đường kính ngoài, bề dày bạc đạn…

>> Tham khảo thêm, TẠI ĐÂY: QUY TẮC "VÀNG" CẦN NHỚ ĐỂ TRÁNH MUA TRÚNG BẠC ĐẠN KOYO GIẢ
