Ký Hiệu Vòng Bi Nachi
Hiểu được ký hiệu Vòng bi Nachi giúp bạn dễ dàng tra cứu và đọc hiểu được bảng thông số kỹ thuật một cách dễ dàng, nhanh chóng. Giúp quý khách hàng đưa ra quyết định lựa chọn mua đúng mã vòng bi Nachi một cách dễ dàng lắp đặt từ đó đạt được năng suất cao nhất
Tác giả: Nguyễn Lê Vi Ngày đăng: 20/08/2022
Ký hiệu vòng bi Nachi là các ký tự được in chìm trên vòng bi hoặc vỏ hộp của thương hiệu Nachi. Nếu là một người tiêu dùng chuyên sử dụng những sản phẩm của nhãn hiệu Nachi và quý khách hàng đã biết về các Ký hiệu vòng bi Nachi này chưa? Vậy chính xác vòng bi Nachi có cấu tạo thế thế nào? Cách đọc Ký hiệu vòng bi Nachi như thế nào cho đúng? Hãy Cùng Kỷ Nguyên Máy tìm hiểu ngay sau bài biết dưới đây nhé!!!
Ký hiệu vòng bi Nachi là gì?
Ký hiệu vòng bi Nachi được sản xuất theo tiêu chuẩn Quốc tế và theo dây chuyền hiện đại giúp cho sản phẩm vòng bi Nachi luôn đem đến cho khách hàng những trải nghiệm chất lượng tốt nhất.
Ký hiệu vòng bi Nachi được dùng để truyền tải những ý nghĩa ký hiệu mã số một cách dễ hiểu, nhanh chóng và giản đơn giúp cho người tiêu dùng hiểu biết thông tin Ký hiệu vòng bi Nachi một cách chính xác và đưa ra lựa chọn mã sản phẩm bạc đạn Nachi phù hợp với nhu cầu sử dụng của mình.
Ký hiệu vòng bi Nachi chứa đựng gồm một dãy dạng chữ cái và dạng số mà ở đó thể hiện các thông tin như: kiểu bạc đạn, kích thước vỏ hộp & bạc đạn Nachi, độ chính xác, độ hở bên trong và các thông số kỹ thuật, tính ứng dụng trong cuộc sống.
Cấu tạo của “Ký hiệu vòng bi Nachi”
Vòng bi Nachi cũng như nhiều loại vòng bi khác trên thị trường phải có được cấu tạo từ nhiều chi tiết khác nhau. Cấu tạo một vòng bi Nachi công nghiệp thường có 5 thành phần chính, đó là: vòng ngoài, vòng trong, con lăn, vòng cách và phớt.

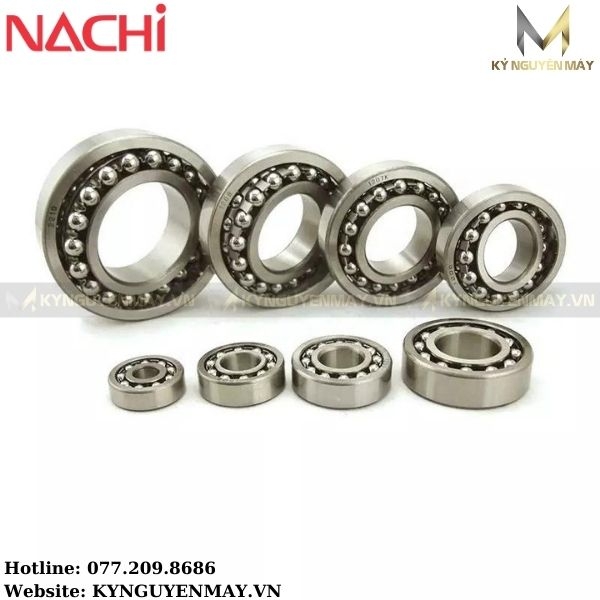

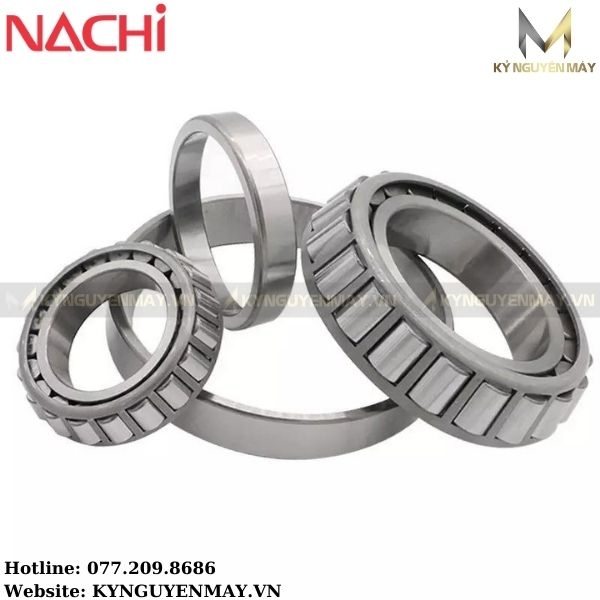

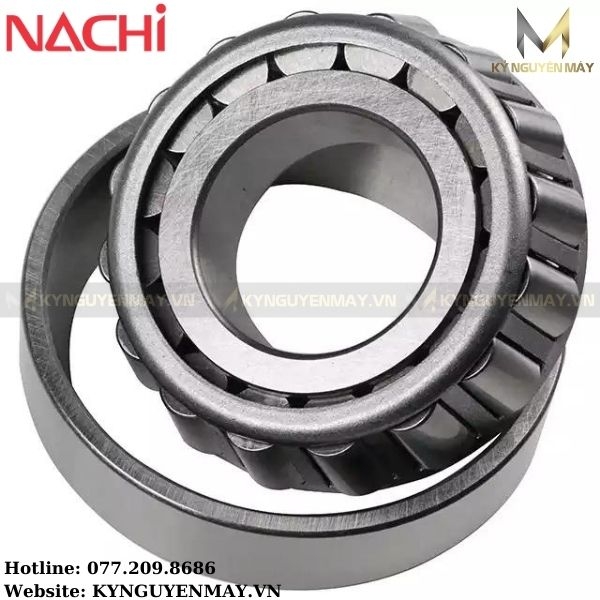

Hiện nay, vòng bi Nachi được chia thành nhiều loại khác nhau như: vòng bi côn 1 dãy Nachi, vòng bi đũa Nachi, Vòng bi cầu Nachi, vòng bi côn 2 dãy Nachi.
>> Xem thêm:
- Bạc đạn NTN 6902 | Hàng tốt - Nhiều ưu đãi hấp dẫn | Liên hệ: 077.209.8686
- Bạc Đạn Nachi | Chất lượng - Giá Rẻ | Kỷ Nguyên Máy
Tìm hiểu ý nghĩa của các thông số và ký hiệu Vòng Bi Nachi
Các ký hiệu vòng bi Nachi
| Ký hiệu Vòng bi Nachi | Ý nghĩa |
| Z | Ký hiệu của vòng bi Nachi có 1 nắp sắt ở 1 phía (Vòng chắn thép 1 bên) |

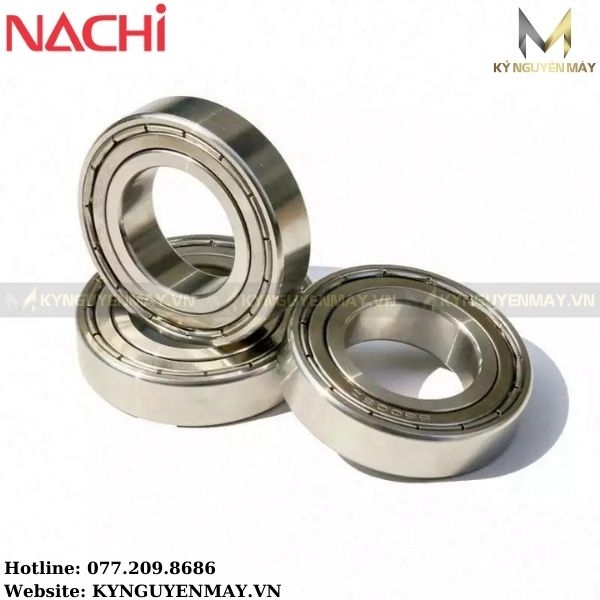

| ZZ | Vòng bi Nachi có 2 nắp sắt nằm ở 2 phía của bi (Vòng chắn thép 2 bên) |
| V | Vòng bi Nachi chắn cao su 1 bên không tiếp xúc |
| VV | Vòng bi Nachi chắn cao su 2 bên không tiếp xúc |
| DDU | Vòng bi Nachi cao su 2 bên tiếp xúc |
| NR | Vòng bi Nachi Có rãnh phe |

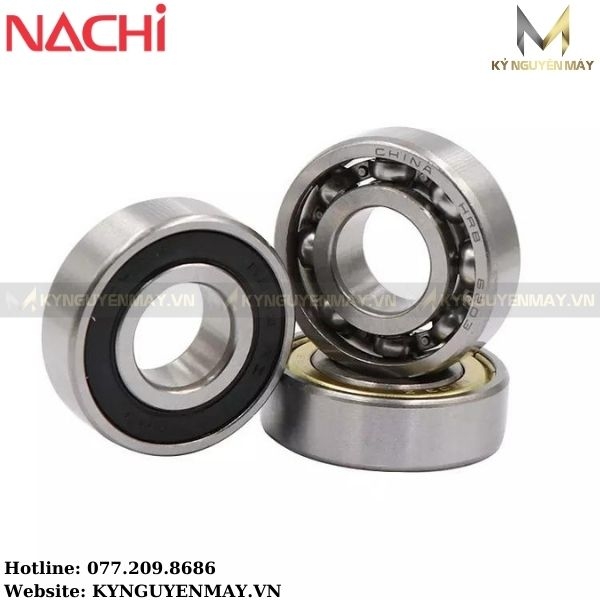

| 2RS | Vòng bi Nachi có 2 nắp chắn bằng cao su nằm ở 2 phía của vòng bi |
| RS | Vòng bi Nachi có 1 nắp chắn bằng cao su |
| RS | Vòng bi Nachi Nắp nhựa |
| CCA/W33 | Vòng bi Nachi Lỗ thẳng |
| CCK/W33 | Vòng bi Nachi Lỗ côn |
| Vòng bi đầu 600../ 620…/ 630…/ 690… | Vòng bi Nachi Dạng bi tròn (bi cầu) |
| Vòng bi đầu 22…/ 23…/ 30…/ 32…/ 33… | Vòng bi Nachi Dạng bi côn |
| Vòng bi đầu H20…/ HK30… | Vòng bi Nachi Bạc côn |
| UCP, UKP, UC, UCF, UCFL, UCFC, UK,… | Vòng bi Nachi Gối đỡ |
| Đuôi C3 | Vòng bi Nachi Độ zơ vòng bi, chịu nhiệt |
| Đuôi C4 | Vòng bi Nachi Tốc độ cao chịu nhiệt |
| NJ22.. ECP | Vòng bi Nachi Lồng bạc đạn bằng Rọ thép |
| NJ 22..M | Vòng bi Nachi Lồng bạc đạn bằng đồng thau |
| P 20… | Vỏ gối |
Thông số Kỹ thuật
| Đường kính trong | 10 | 12 | 15 | 17 |
| Ký hiệu | 0 | 1 | 2 | 3 |
Ý nghĩa về chịu tải
| 1 hoặc 7 | Chịu tải rất nhẹ |
| 2 | Chỉ tải nhẹ |
| 3 | Chỉ tải trung bình |
| 4 | Chỉ tải nặng |
| 5 | Chỉ tải rất nặng |
| 6 | Chỉ tải trọng trung bình như 3 nhưng dầy hơn |
| 08-Sep | Chỉ tải đặt biệt rất nhẹ; 814, 820, 914 |
Ý nghĩa phân loại
| 0 | Chỉ loại bi tròn 1 lớp |
| 1 | Chỉ loại bi tròn hai lớp |
| 2 | Chỉ loại bi đũa ngắn 1 lớp |
| 3 | Chỉ loại bi đũa ngắn hai lớp |
| 4 | Chỉ loại bi đũa dài 1 lớp |
| 5 | Chỉ loại bi đũa xoắn |
| 6 | Chỉ loại bi đũa tròn chắn |
| 7 | Chỉ loại bi đũa hình côn |
| 8 | Chỉ loại bi tròn chắn |
| 9 | Chỉ loại bi đũa chắn |
Ý nghĩa về kết cấu
| 3 | Bi đũa hình trụ ngắn 1 dãy, vòng chặn trong không bai giờ có gờ chắn |
| 4 | vòng chặn có gờ chắn |
| 5 | Có 1 răng cưa để lắp vòng hãm định vị ở vòng chắn ngoài |
| 6 | Có 1 long đen chặn dầu bằng dụng cụ thép lá |
| 8 | Có hai long đen chặn dầu bằng dụng cụ thép lá |
| 9 | Bi đũa hình trụ ngắn 1 dãy, ở trong vòng có 1 vành chặn các hoạt động của con lăn |
Khe hở vòng bi
| Kích thước cổ trục | Bi cầu mới | Bi trụ mới | Bi cũ cho phép |
| 20-30 | 0.01-0.02 | 0.03-0.05 | 0.1 |
| 30-50 | 0.01-0.02 | 0.05-0.07 | 0.2 |
| 55-80 | 0.01-0.02 | 0.06-0.08 | 0.2 |
| 85-120 | 0.02-0.03 | 0.08-0.1 | 0.3 |
| 130-150 | 0.02-0.03 | 0.10-0.12 | 0.3 |
